Wahl der Relativabweichung
In allen Kalibratorfunktionen (mit Ausnahme von F) kann die relative Abweichung des
Ausgangssignals vom Sollwert gewählt und am Display dargestellt werden. Die Relativabweichung

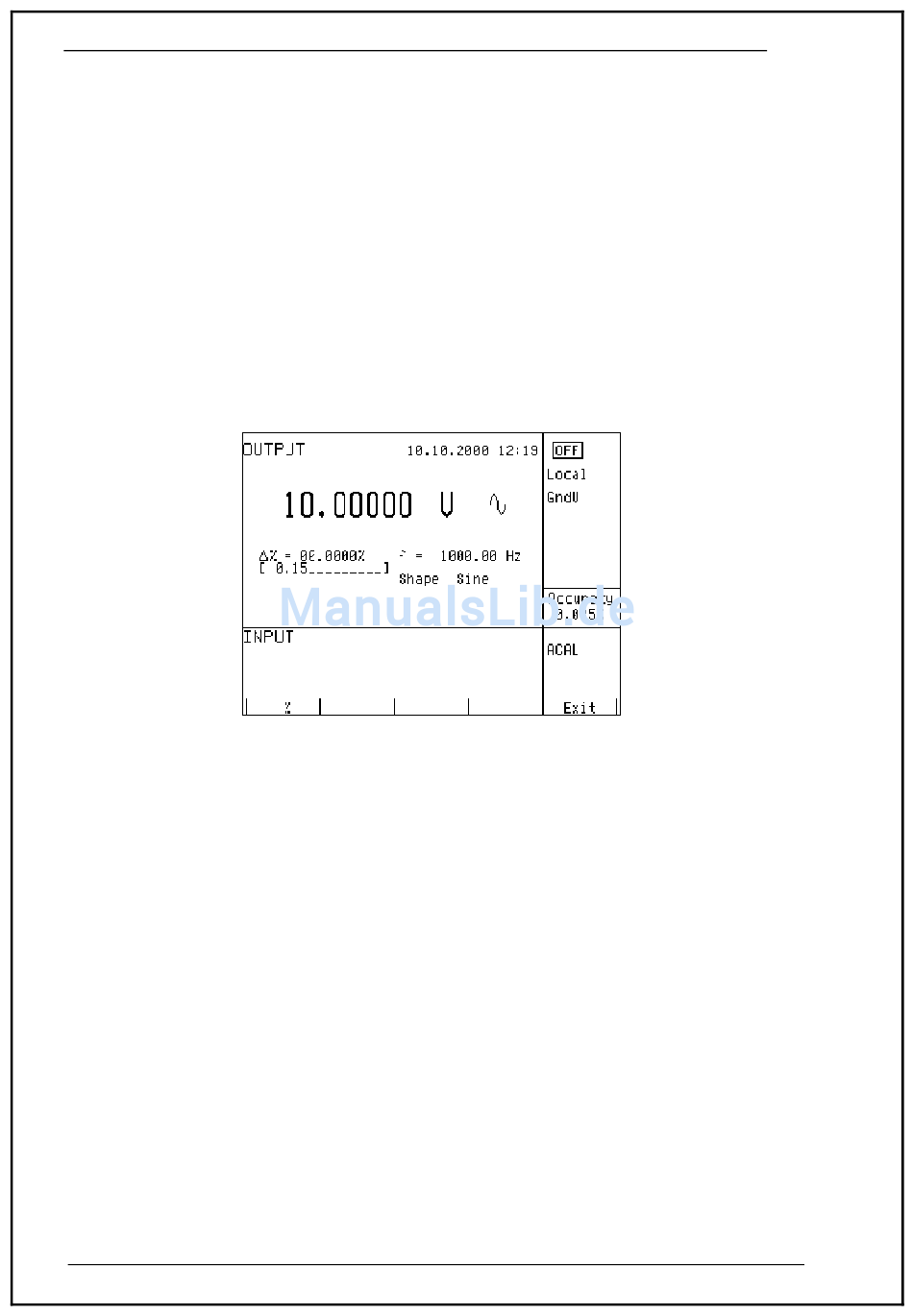

wird am Display als „ ∆%= 00.000 % " dargestellt, wobei
Relativabweichung kann nur über die numerischen Tasten eingegeben werden.
Eingabe aus der numerischen Tastatur
•
Die mittlere Kursortaste wird so oft gedrückt, bis das Symbol [ _ _ _ _ _ _ _ ] unter
Relativabweichung erscheint.
•
Aus der numerischen Tastatur werden die Wunschwerte eingegeben und mit der Taste „%" oder
mit ENTER bestätigt.
•
Die Hilfszeile zeigt den Wert des Ausgangssignals und der Einheit an.
•
Das Signal an den Ausgangsbuchsen entsteht aus dem Wert der Hauptanzeige + ∆ %.
Der Bereich ist auf ± 30.000 % begrenzt. Die Abweichung kann positiv oder negativ eingegeben
werden. Bei der Eingabe der negativen Abweichung wird die Displaytaste +/- verwendet. Die Polarität
kann aber auch mit den Cursortasten oder mit dem Potentiometer erreicht werden.
Eingabe der Relativabweichung über die Kursortasten
•
Die Taste „sel" wird so oft gedrückt, bis das Symbol [ _ _ _ _ _ _ _ ] unter dem Wert für die
Relativabweichung erscheint.
•
Die Tasten <, >, ∧ oder ∨ werden betätigt. Am Display erscheint das Kursorzeichen unter der
Zahl, welche mit dem Kursor aktiviert wird.
•
Mit den Tasten ∧ und ∨ kann die aktivierte Zahl schrittweise verändert werden. Die Kursorlage
wird mit <, > verändert.
•
Die Bildschirm-Ausgangsposition kann mit dem wiederholten axialen Druck erreicht werden, wenn
das Symbol [ _ _ _ _ _ _ _ ] am Bildschirm unterdrückt wird. Die Bildschirm-Ausgangsposition
kann auch mit der Displaytaste EXIT erreicht werden. Parallel mit dem Potentiometer können die
Werte aber auch mit den Cursortasten verändert werden.
16
Orbit Controls AG
x
die Sollwerteingabe ist. Die
Betriebsanleitung 2906
