Orbit Controls AG
Multifunktions Kalibrator OCM 140
Spannungsbereiche 2, 20 V DC

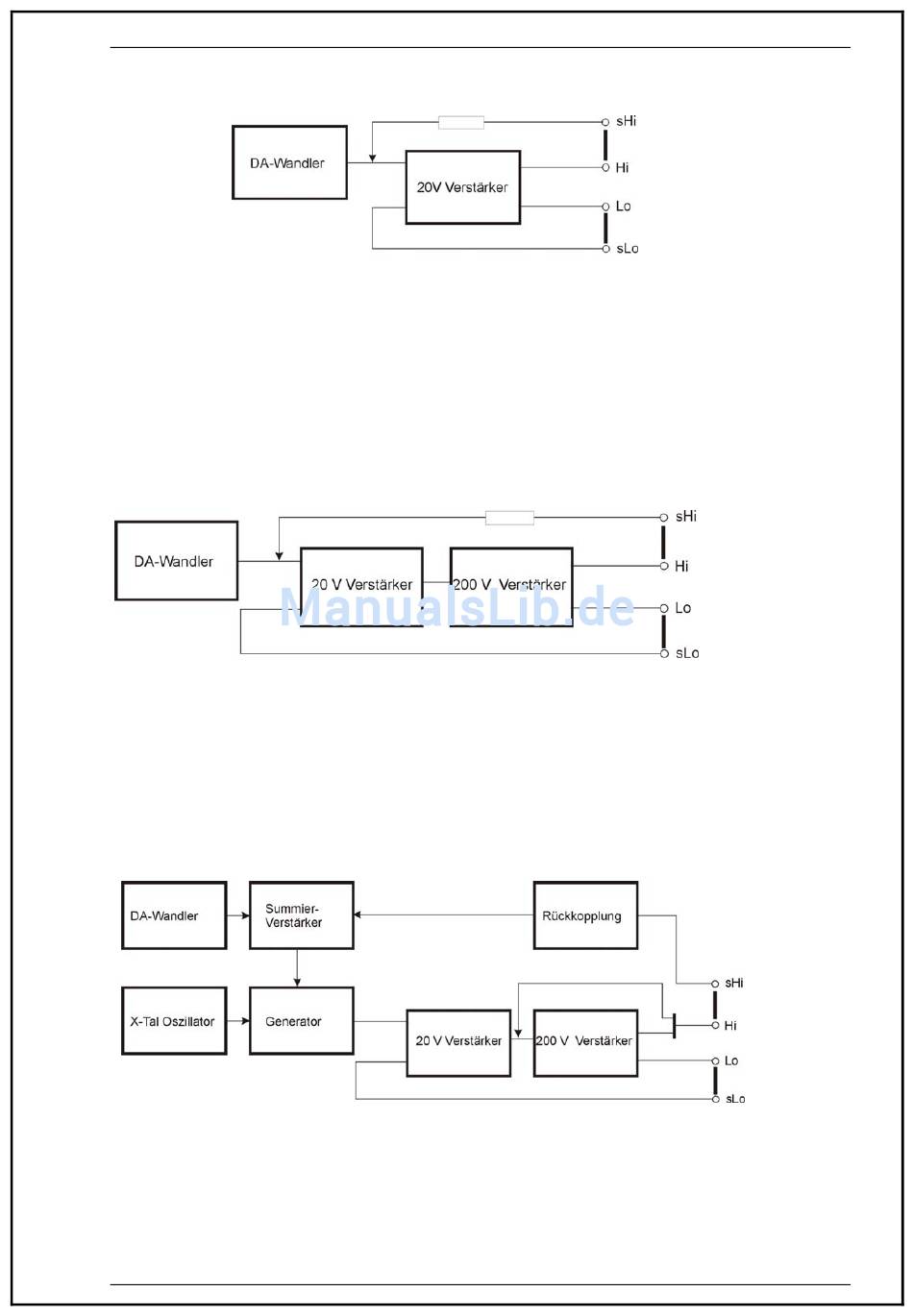

Funktionsbild
Die DC-Referenz ist mit einem 18 bit DAC integriert und versorgt den 2V und 20V Verstärker. Die
Ausgangsspannung an HI und Lo wird über die Sense-Leitungen sHi und sLo abgenommen. Ein
Korrektursignal
wird
generiert.
Die
Schaltung
eliminiert
die
Zuleitungswiderstände,
Übergangswiderstände und Impedanzen des Verstärkers im Kalibrator.
Spannungsbereich 200 V DC
Funktionsbild
Die Schaltung wird ähnlich aufgebaut wie jene für 2V und 20V. Ein 240V Verstärker mit elektronischen
Sicherungen ist nachgeschaltet.
Spannungsbereiche 2 bis 200 V AC
Funktionsbild
Der Generator erzeugt ein harmonisches Signal mit spannunggesteuerter Amplitude. Die Frequenz
wird aus dem Quarzoszillator abgeleitet. Das Signal wird den 20 V oder 200 V Verstärkern und den
Ausgangsbuchsen zugeführt. Mit der Sense-Leitung wird die Amplitude gemessen. Ein Steuersignal
korrigiert die Ausgangsspannung an den Buchsen.
Bereiche 20mV und 200 mV
Betriebsanleitung 2906
71
