Wattmeter
Es können DC- und AC- Wattmeter digital oder analog kalibriert werden. Die Bereiche sind:
Spannung
Strom
Frequenz
Zeit
Phasenwinkel -180 bis +180°
Das Display zeigt die Wirk-, Schein- oder Blindleistung oder Energie. Die Phaseneinstellung zwischen
der Spannung und dem Strom (PF, cos ϕ) kann ebenfalls gewählt werden.
Die Belastbarkeit von Spannungs- und Strombereichen im Modus P-E ist identisch wie im Strom- und
Spannungsmodus. Bei einer Überlastung werden die Buchsen abgeschaltet und eine Fehlermeldung
wird generiert. Bei der Kalibration von Wattmetern mit Zangen-Stromanschlüssen kann die
Stromspule verwendet werden. Ähnlich können auch Phasenmeter kalibriert werden.

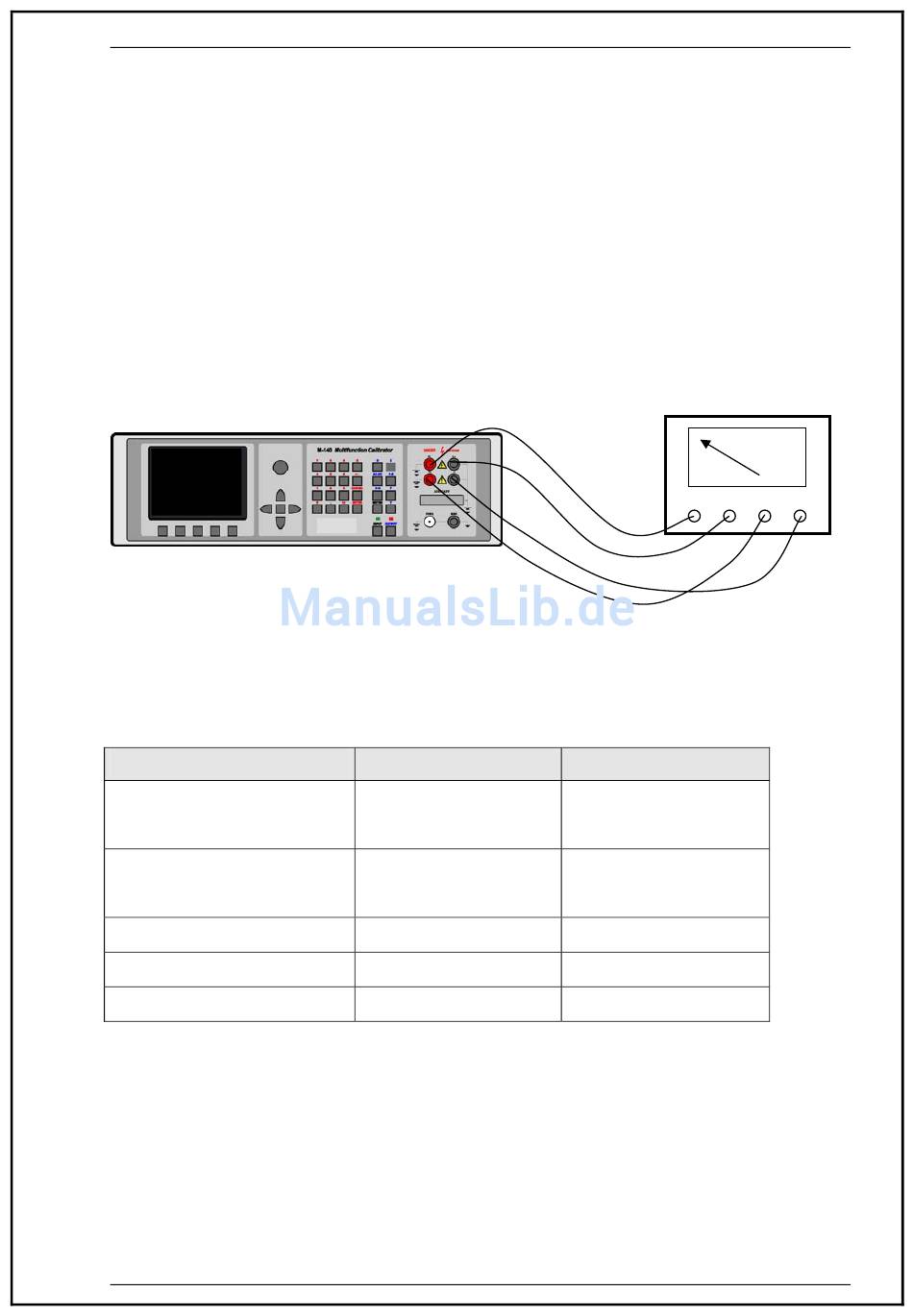

Anschluss eines Wattmeters
Erdungsmöglichkeiten
Die Erdung vom Wattmeter oder Kalibrator ist sehr wichtig. Bei der Entstehung von Erdschleifen
können grobe Kalibrierfehler auftreten.
Es können folgende Fälle auftreten:
Prüfling
U-Eingang floating
I- Eingang floating
U-und I-Eingänge galvanisch nicht
verbunden und nicht geerdet
U-Eingang floating
I- Eingang floating
Galvanisch verbundene L Buchsen
von U-und I-Eingang, nicht geerdet
U-Eingang geerdet
I-Eingang floating
U-Eingang floating
I-Eingang geerdet
U-Eingang geerdet
I-Eingang geerdet
Zwischen den Kalibratorbuchsen - I und Lo darf die Spannung 10V nicht übersteigen.
Betriebsanleitung 2906
0.2 V bis 240 V
2 mA bis 10 A
DC, 40 Hz bis 400 Hz
1.1 Sek. bis 1999 Sek.
GND U am Kalibrator
ON
ON
(OFF)
OFF
ON
OFF
ACHTUNG
Multifunktions Kalibrator OCM 140
HU
LU
HI
GND I am Kalibrator
ON
OFF
(ON)
ON
OFF
OFF
LI
91
