Anmerkung
•
Der Frequenzausgang „FREQ" darf mit max. 5mA im Bereich 100 mV bis 10V belastet
werden. Bei grösserer Belastung ist die spezifizierte Genauigkeit nicht gewährleistet.
•
Der Frequenzausgang ist kurzschlussfest.
•
Der Aussenmantel des Steckers ist mit dem Gerätegehäuse verbunden.
Wahl der relativen Abweichung
•

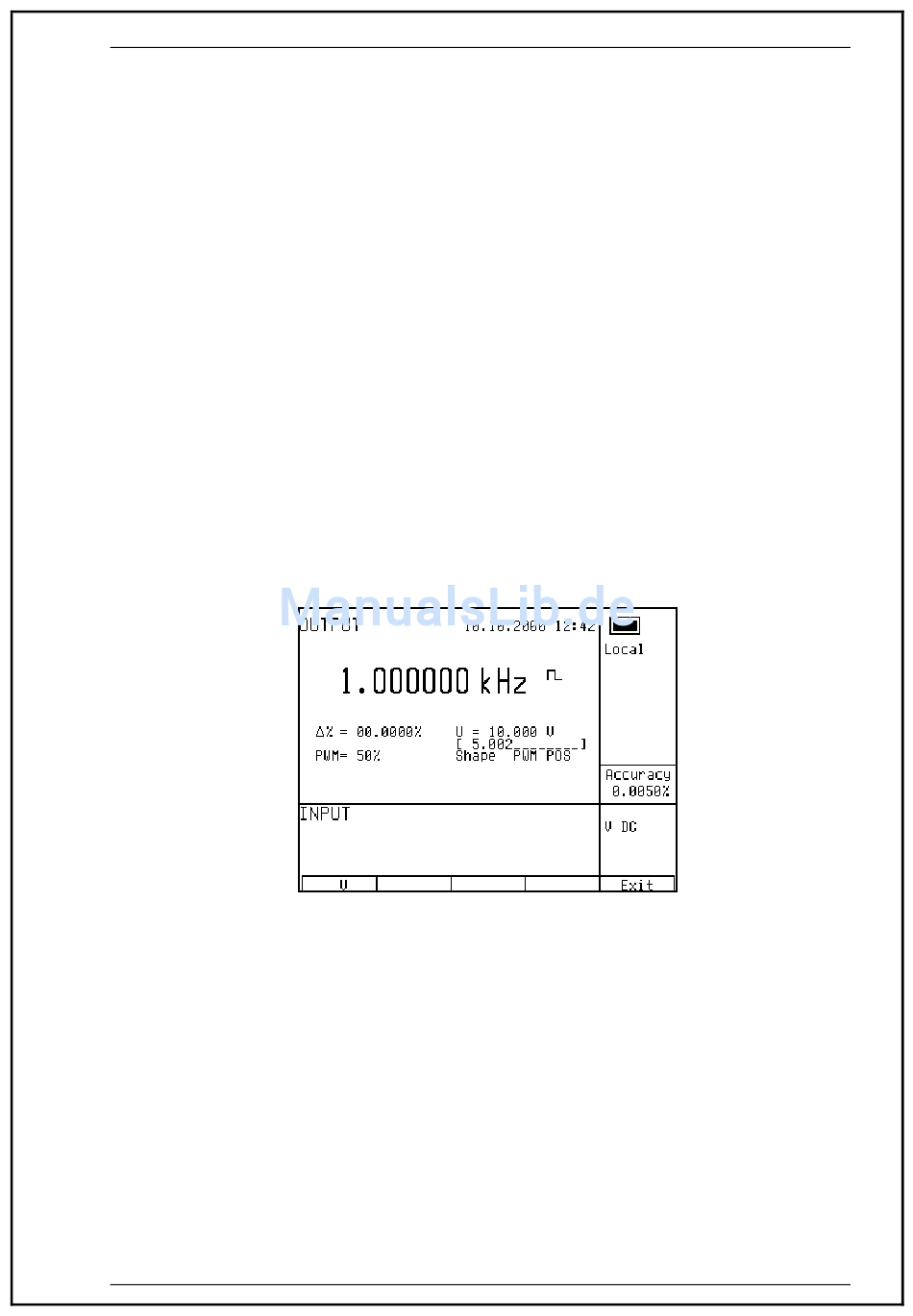

Über die Kursortasten wird das Symbol [ _ _ _ _ _ _ _ ] unter dem Wert für die relative
Abweichung in der Form ∆% = xx.xxxx % angezeigt.
•
Über die Tastatur, Kursortasten oder mit dem Potentiometer wird der gewünschte Wert
eingegeben und mit % oder ENTER bestätigt.
Wahl der Amplitude
Die Amplitude in „V" kann nur in PWM-Modus eingestellt werden.
•
Über die Kursortasten wird das Symbol [ _ _ _ _ _ _ _ ] unter dem Wert für die Amplitude in der
Form ∆% = x.xxx V angezeigt.
•
Über die Tastatur wird die Amplitude eingegeben und mit der Displaytaste „V" oder ENTER
bestätigt.
Wahl der Dämpfung
Die Dämpfung in dB kann nur im HF-Modus in den Schritten 0, -10, -20, -30 dB gewählt werden.
•
Nach der Wahl der Frequenz wird über die Kursortasten das Symbol [ _ _ _ _ _ _ _ ] unter dem
Dämpfungswert in der Form a = x.xxx dB angezeigt.
•
Über die Tastatur wird der gewünschte Amplitudenwert eingegeben und mit dB oder ENTER
bestätigt. Wird der Wert ausserhalb des Einstellvermögens eingegeben, wird automatisch der
Nächstmögliche gesetzt.
