Orbit Controls AG
Multifunktions Kalibrator OCM 140

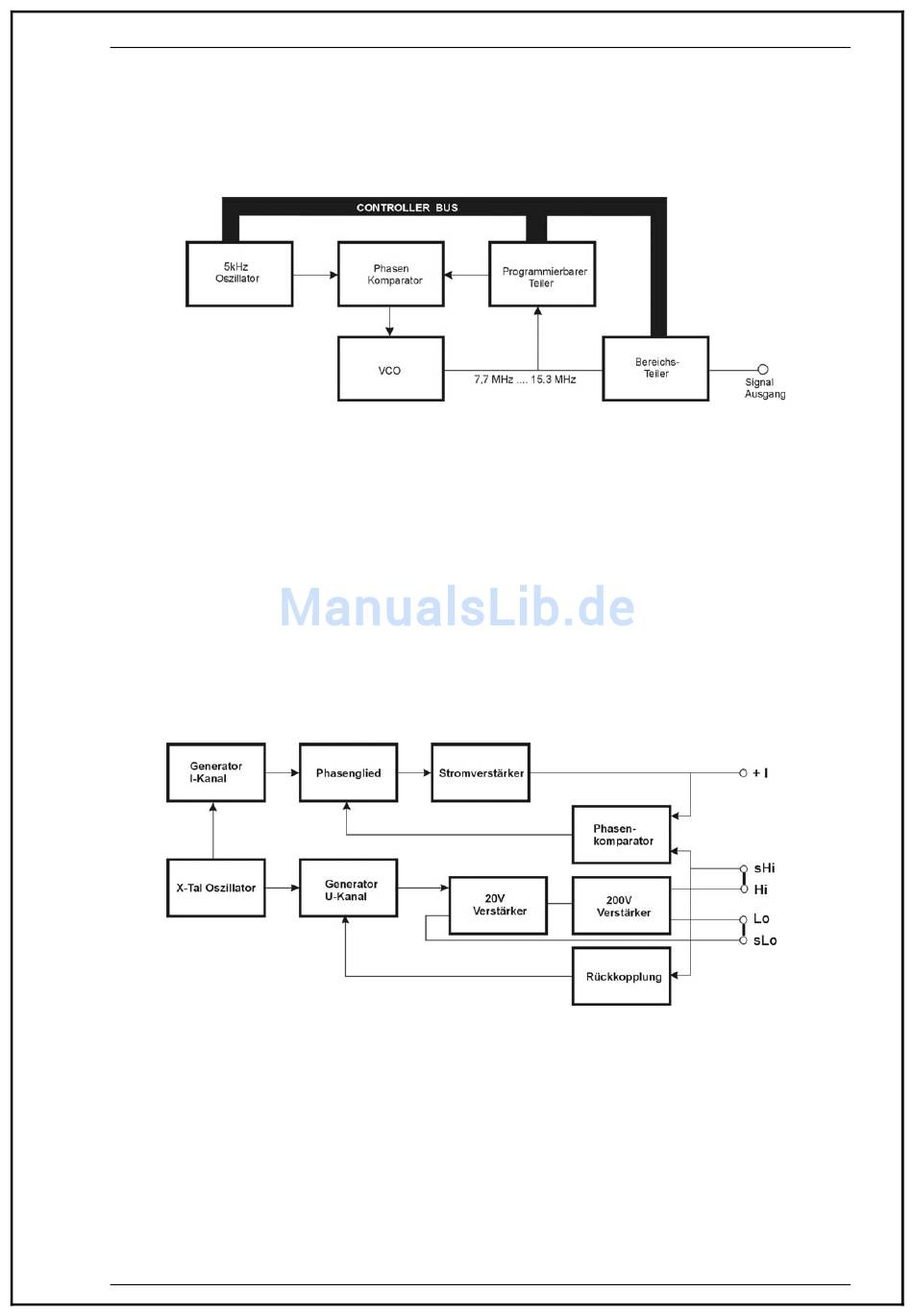

Frequenz Synthesizer
Die Methode der Frequenzsynthese ermöglicht eine präzise Frequenzeinstellung im gesamten
Frequenzbereich des Kalibrators. Ein Phasenkomparator mit Arbeitsfrequenz von 5kHz wird
verwendet.
Die Frequenz von 5kHz wird einem Eingang des Komparators zugeführt. Der zweite Eingang wird aus
einem VFC versorgt, dessen Ausgang mit einem programmierbaren Teiler 1:1000 bis 1:3000 geteilt
wird. Die erzeugte Korrekturspannung steuert einen Oszillator so, dass die Ausgangsfrequenz dem
doppelten Wert entspricht. Die Schaltung arbeitet in Bereich 0.476 Hz bis 10 MHz.
Leistung und Energie
In diesem Modus wird die Spannung an die Buchsen Hi und Lo, und der Strom auf +I und -I
gleichzeitig angelegt. Die beiden Signale haben eine definierte Phasenverschiebung durch den Power
Factor bestimmt.
Der Spannungskanal arbeitet mit dem Bereich von 200 V A. Der Strombereich hat zwei umschaltbare
Unterbereiche 2A und 20A. Sein Generator arbeitet selbständig und ist vom Quarzoszillator
synchronisiert abgeleitet. Seine Phasenverschiebung entspricht dem eingestellten P.F. (cos ϕ).
Betriebsanleitung 2906
75
