Multifunktions Kalibrator OCM-140
a)
Im Menu wird CAPACITANCE aktiviert. Im Servicemenu werden die Parameter GND
U OFF a GND I OFF gewählt.
b)
Die Korrektur von kurzgeschlossenen bzw. offenen Buchsen am RLC-Meter wird
durchgeführt. Die Messfrequenz von 1000 Hz (1nF - 10nF) und 100Hz (10nF - 10uF)
wird eingestellt. Die Eingangsbuchsen Hi, Hu werden mit Lo vom Kalibrator
verbunden, die Buchsen Li, Lu der RCL-Brücke werden mit Hi vom Kalibrator
verbunden.
c)

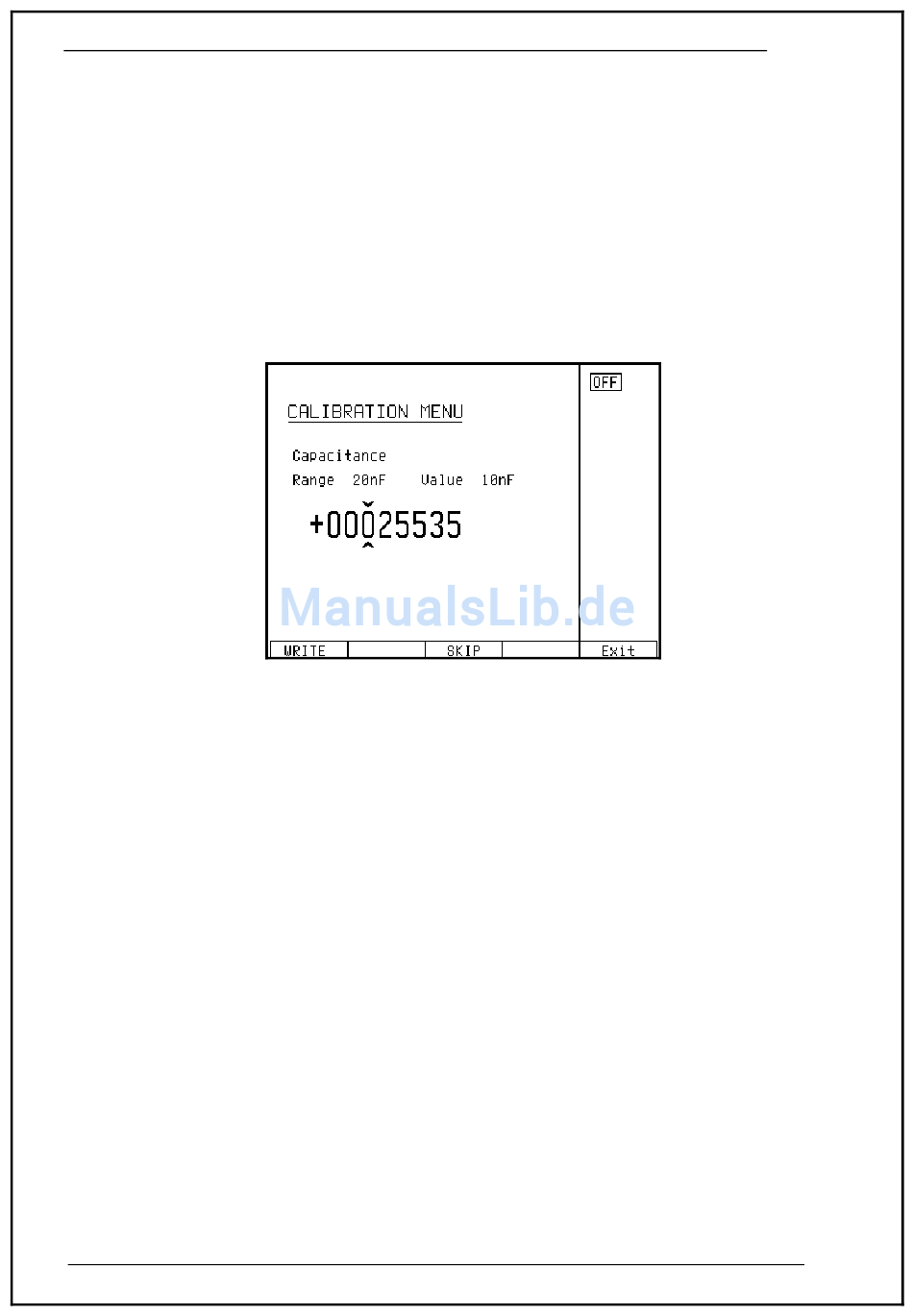

Mit der RLC-Brücke werden die internen Kapazitäten gemessen und im Kalibrator
gespeichert. Die Kalibriermethode ist ähnlich wie bei der Kalibration von
Widerständen.
d)
Die korrekte Eingabe wird mit WRITE bestätigt.
11.
Kalibration der Amplitude bei Frequenzfunktionen
a)
Im Menu wird FREQUENCY gewählt.
b)
Ein DC-V Multimeter wird an die Kalibratorbuchsen Hi - Lo angeschlossen.
c)
Das Display informiert über die Einstellschritte. Die Einstellung wird mit den
Kursortasten <, >, ∨, ∧ durchgeführt. Die Tabelle F zeigt die Kalibrierpunkte. Korrekte
Eingaben werden mit WRITE bestätigt.
d)
Diese Kalibration beruht auf präziser Einstellung von Spannungspegeln, welche die
Amplitude des Ausgangssignals definieren.
12.
Kalibration des Multimeters
Kalibriert werden Bereiche 20 mV, 200 mV, 2V a 10 V und 20 mA, sowie 200 Ω und 2 kΩ.
Es werden die Anschlusskabel-Adapter 140-41, oder Option 40 - Zweileiter, oder Option 60 -
Vierleiter verwendet.
Im weiteren Text ist die Kalibration mit dem Kabeladapter Option 140-41 beschrieben.
62
Orbit Controls AG
Betriebsanleitung 2906
