a)
Kabeladapter 140-41 wird angeschlossen. Im SETUP Menu wird AUX gewählt.
b)
Messbereich 10 V
•
Kalibriermenu wird eröffnet, Kalibrierkode eingegeben und ANALOG OUTPUT
aktiviert. Mit SELECT wird 0mV gewählt.
•
Die Buchsen U/I a COM am Adapter 140-41 werden kurzgeschlossen.
•
Mit WRITE wird der Wert eingelesen.
•
INPUT COM wird mit OUTPUT -U und INPUT U/I mit OUTPUT +U verbunden.
Parallel zu den Buchsen wird ein DC-V Multimeter angeschlossen.
•
Mit SELECT wird der Kalibrierpunkt 10V gewählt.
•
Die Kalibrator- Ausgangsspannung wird über den Tastendruck OUTPUT an den
Multimeter angelegt. Die rote LED beim OUTPUT leuchtet auf. Am Bildschirm
erscheint „ Output = xx.xxxxxx V „ welche die eingestellte Spannung anzeigt. Dieser
Wert kann mit dem Potentiometer oder den Kursortasten verändert werden.
•
Die Spannung am Kalibrator wird so eingestellt, bis der externe Multimeter 10.0000 V
anzeigt.
•
Mit WRITE wird dieser Wert gespeichert.
•
Mit OUTPUT werden die Ausgangsbuchsen abgeschaltet.
•
Externer und interner Multimeter werden abgeschaltet.
c)
Kalibration von 20 mA
•
Mit SELECT wird 0 mA gewählt.
•
Klemmen INPUT COM und INPUT U/I am Adapter werden verbunden.
•
Mit WRITE wird der neue Wert gespeichert.
•
Die Buchsen INPUT COM und OUTPUT -I werden verbunden. Die Buchse
OUTPUT +I wird mit einer Strombuchse des externen Multimeters verbunden,

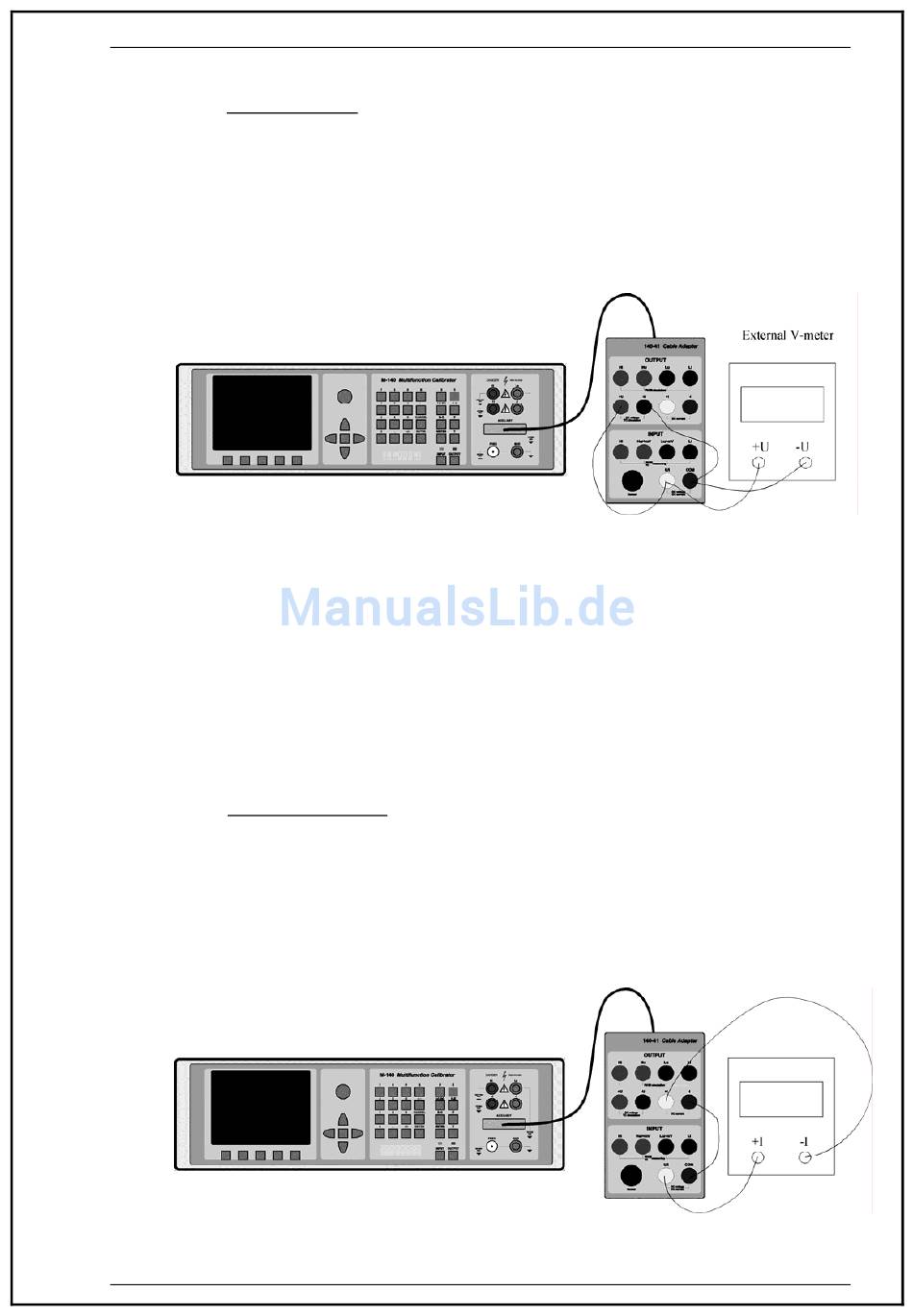

INPUT U/I mit der anderen Strombuchse des externen Multimeters. (siehe Bild)
Betriebsanleitung 2906
Multifunktions Kalibrator OCM 140
Ext. A-Meter
