Orbit Controls AG
21
+I
HIGH Ausgang für DC Strombereiche
22
NG1
Sortierausgang, Relaiskontakt 1
PTHI
RTD-Temperatursensor-Eingang Hi
23
PTHU
RTD-Temperatursensor-Eingang Hu, Eingang H in
24
Bereichen 20, 200, 2000 mV
25
TEST2
Identifikation vom verwendeten Adapter
Für die Anschlüsse am AUXILIARY-Stecker werden geeignete Adapter geliefert.

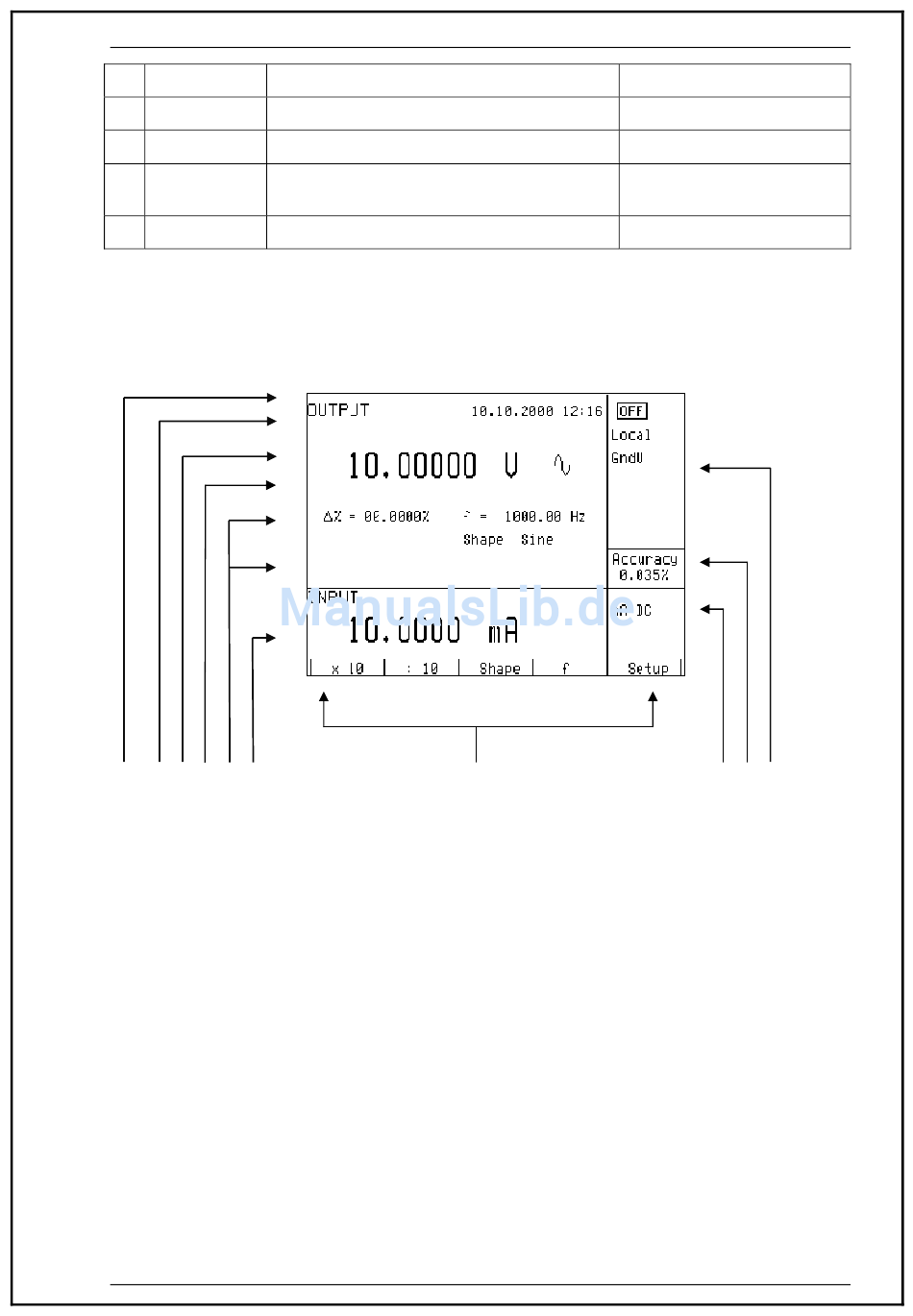

Alle Meldunden und Informationen wie Signalparameter, Fehlermeldungen und Serviceinformationen
sind am LCD Display ersichtlich. Das Display ist in mehrere Informationsfelder unterteilt.
9
Anzeige
1a 1b 1c 1d 1e 2a
Das Display ist in drei Teile aufgeteilt:
1. OUTPUT
In diesem Teil sind die generierten Signale und der Kalibratormodus dargestellt:
a)
Informationszeile
•
OUTPUT
•
Fehlermeldungen: werden angezeigt, wenn der Kalibrator überlastet wird oder falsche
Werte eingegeben werden. Ausserdem werden auch Fehlermeldungen über GPIB
angezeigt.
•
Realzeit und Datum, falls im Menu aktiviert.
b) Hilfsangaben
Die Zeile beinhaltet den Ausgangssignalwert nur dann, wenn die Relativabweichung
eingegeben wird.
Betriebsanleitung 2906
Multifunktions Kalibrator OCM 140
Imax.=25 mA
Umax.=50Vpp, Imax.=100 mA
Umax.= 10Vpp. R<2 kΩ
Umax.= 10Vpp. R<2 kΩ
3
2b 1g 1f
