Multifunktions Kalibrator OCM-140
Generieren von Frequenzen
Der Kalibrator ermöglicht die Generierung von Rechteckimpulsen mit genauer Frequenz, Amplitude
und einem Tastverhältnis. Die Impulse erscheinen am BNC-Ausgang „FREQ".
Zwei Modi sind wählbar, der PWM-Modus und der HF-Modus. Der PWM-Modus erlaubt die
Einstellung der Frequenz, der Amplitude und des Pulsbreite. Der HF-Modus generiert sehr schnelle
Flanken mit der Steilheit von ca. 3ns.
Modus PWM
Frequenzbereich:
Amplitudenbereich:
Signalformen:
Modus HF
Frequenzbereich:
Spannungsbereich:
Signalform:
Der PWM-Modus eignet sich zur Kalibration von Oszilloskopen bis 10 kHz. Der Modus HF eignet sich
zur Kalibration von Oszilloskop-Zeitbasen.
Mit der Taste F wird zwischen den beiden Modi umgeschaltet. Der Bildschirm zeigt PWM oder HF.
Bedienung - Frequenzen
•
Am Kalibrator wird die Taste F gedrückt. Das Display zeigt den PWM-Modus an. Wird der HF-
Modus verlangt, muss die Taste F erneut gedrückt werden. Das Display zeigt die Frequenz an.
•

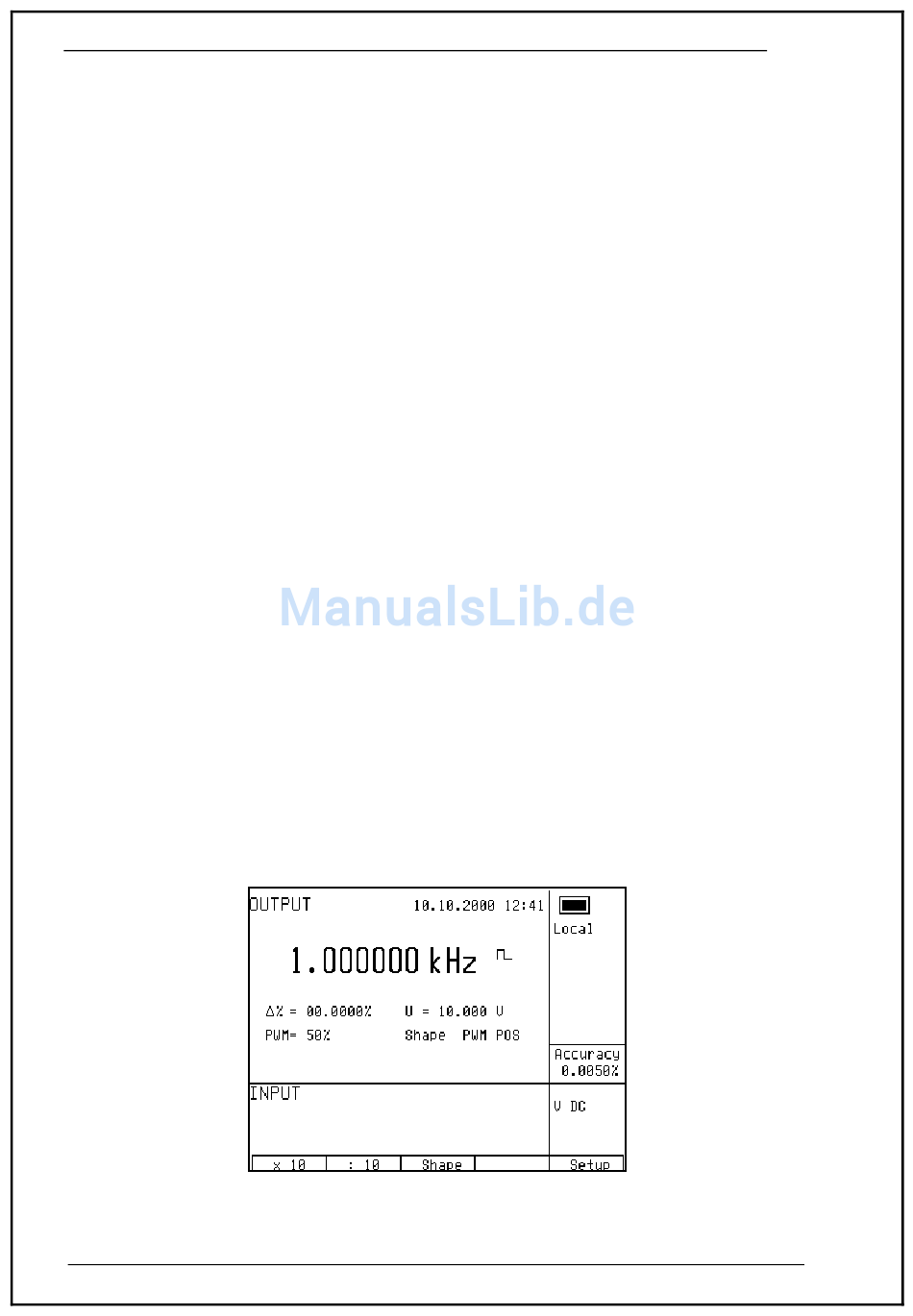

Folgende Parameter werden angezeigt:
*
Eingestellte Frequenz
*
Relative Frequenzabweichung
*
Signalamplitude (nur im PWM-Modus)
*
Tastverhältnis vom PWM-Signal
*
PWM-Signalverlauf NEG, POS, SYM
•
Die Frequenz wird über die numerische Tastatur, über die Kursoren oder mit dem Potentiometer
eingestellt. Die Ausgangsbuchsen sind abgeschaltet, am Display erscheint OFF.
•
Der Prüfling wird an die Ausgangsbuchsen FREQ angeschlossen.
•
Nach dem „OUTPUT" - Tastendruck erscheint die Frequenz an den Ausgangsbuchsen und die
LED leuchtet auf.
•
Am Ausgangskonnektor kann die Frequenz entnommen werden.
30
0.1 Hz bis 100 kHz
1 mV bis 10 Vpp
Rechteck negativ PWM NEG, Rechteck symmetrisch PWM SYM und
Rechteck positiv PWM POS.
0.1 Hz bis 20 MHz
5 V
0, -10, -20, -30 dB
pk-pk
Rechteck symmetrisch
Orbit Controls AG
Betriebsanleitung 2906
