3. Displaytasten
Symbol

Tastenfunktion

x 10 Wert erhöhen 10 x
: 10 Wert verkleinern 10 x
Shape Signalwahl
+/- Polaritätsänderung
EXIT Ausstieg aus der momentanen Einstellung
Calib. Eintritt in die Kalibrator-Eichung
SETUP Eintritt ins Menu (SETUP)
TC Type Wahl des Thermoelements
RTD Type Wahl des Widerstandsthermometers
f Frequenz-Eingabe
MODUS Wahl der Leistung, Energie

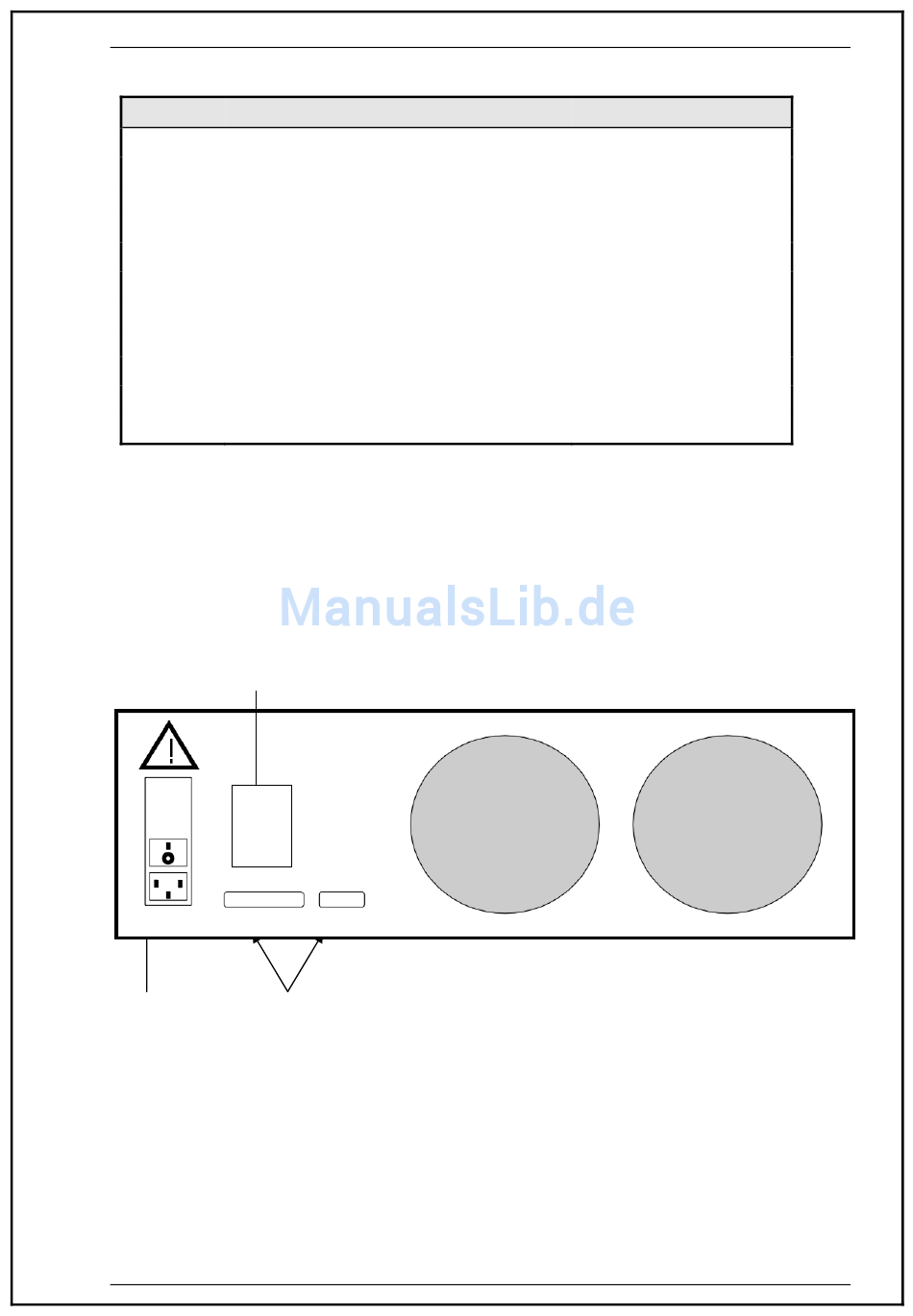

Rückwand
Die Rückseite enthält
Wahlschalter, Ein-Ausschalter, IEEE488 Steckeranschluss, RS232-Schnittstelle und Geräteschild.
5
4
1 Ventilator- Eingangsöffnung
2 Ventilator- Ausgangsöffnung
3 Stecker IEEE 488, RS232
4 Netzanschluss mit Sicherung, Ein-Ausschalter und Spannungswahl
5 Geräteschild
Betriebsanleitung 2906
Lüftungsöffnungen, Netzanschluss
3
Multifunktions Kalibrator OCM 140

Bemerkung

Nur bei U, I, F
Nur bei DC U, DC I
Nur bei F, P-E
Nur bei T
Nur bei T
Nur bei U, I
Nur bei AC P-E
mit Sicherung,
1
Netzspannungs-
2
13
