Generierung elektrischer Leistung und Energie
Bei der Wahl der Funktion P-E werden elektrische Leistung und elektrische Energie generiert. Die
Ausgangsspannung steht an den Buchsen Hi - Lo, der Strom an den Buchsen +I und -I an. Die
Buchsen Lo und -I sind galvanisch verbunden.
Einstellbereich der Leistung:
Einstellbereich der Spannung: 0.2 V bis 240 V
Einstellbereich des Stroms:
Einstellbereich des cos ϕ:
Einstellbereich der Frequenz:
Bedienung - elektrische Leistung
•
Nach dem Tastendruck P-E werden am Display folgende Informationen ersichtlich:
*
Angabe über die eingestellte Leistung in gewählten Einheiten VA, W, VAr
Wert PF vom cos ϕ: LA (neg. Polarität), LE (pos. Polarität)
*
*
Frequenz
*
Spannung an den Ausgangsbuchsen Hi -Lo
*
Strom an den Ausgangsbuchsen +I und -I
*
Grenzfehler der generierten Leistung
*
Anzeigemodus
Bedienung
•
Nach dem Tastendruck
ersichtlich:
*
Angabe über die eingestellte Leistung in gewählten Einheiten VA, W, VAr
Wert PF vom cos ϕ: LA (neg. Polarität), LE (pos. Polarität)
*
*
Frequenz
*
Spannung an den Ausgangsbuchsen Hi -Lo
*
Strom an den Ausgangsbuchsen +I und -I
*
Grenzfehler der generierten Leistung
•
Die gewünschte Leistung wird entweder über die numerischen Tasten oder über die Kursortasten
< und >
eingegeben. Die Ausgangsbuchsen sind ausgeschaltet und das Display zeigt das
Symbol
an.
•
Der Prüfling wird an die Buchsen Hi und Lo und +I und -I angeschlossen. Die Strombuchsen
können auch kurzgeschlossen werden, wenn sie nicht benötigt werden.
•

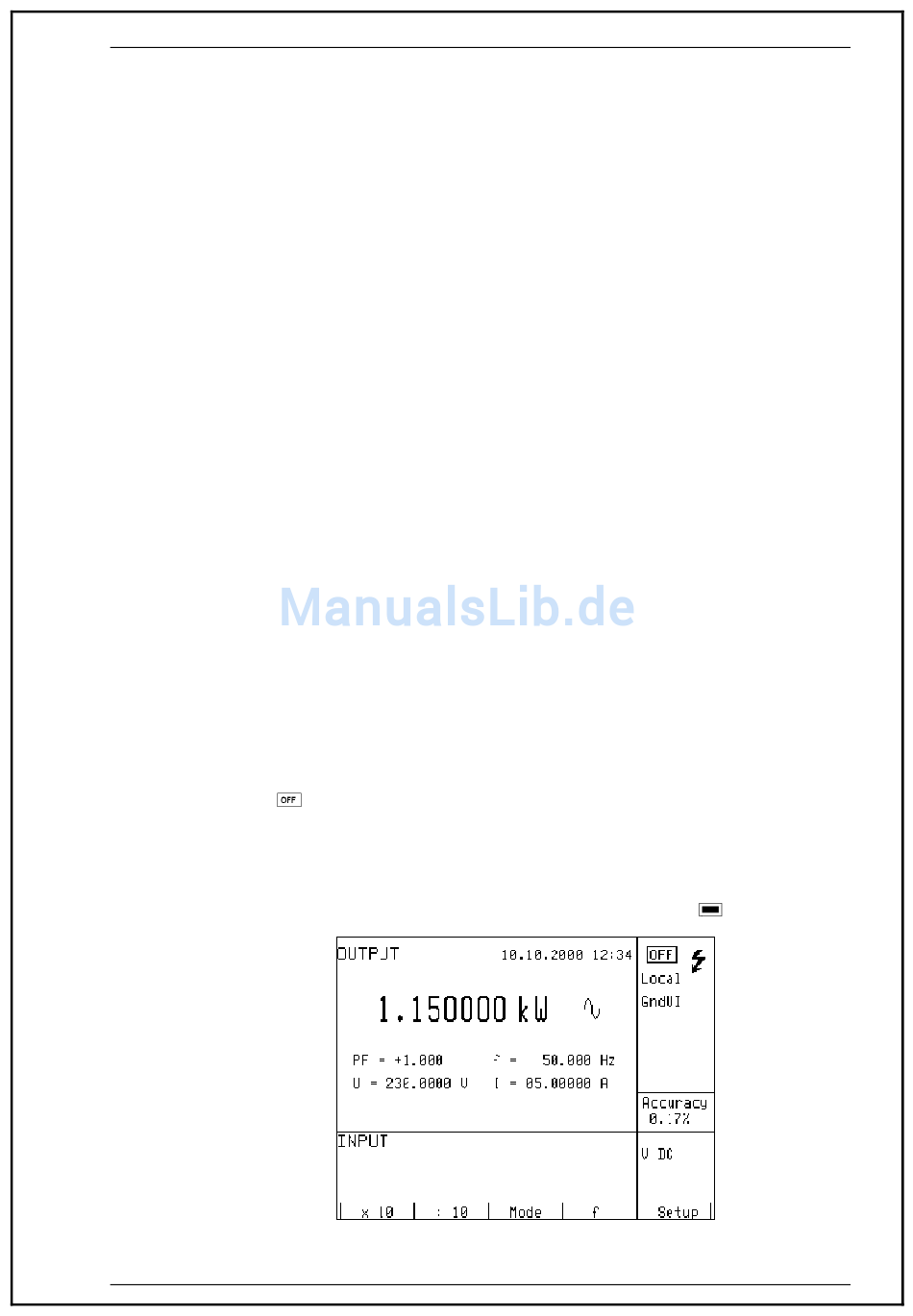

Nach dem Tastendruck „OUTPUT" leuchtet die LED auf und die Ausgangsbuchsen werden
eingeschaltet. Die Leistung kann entnommen werden. Am Display erscheint
Betriebsanleitung 2906
0 VA bis 2400 VA
0.01 A bis 10 A
-1 bis +1 (Phase -90 bis +90 °)
DC, 40 Hz bis 400 Hz
P-E und DC oder AC werden am Display folgende Informationen
Multifunktions Kalibrator OCM 140
.
25
