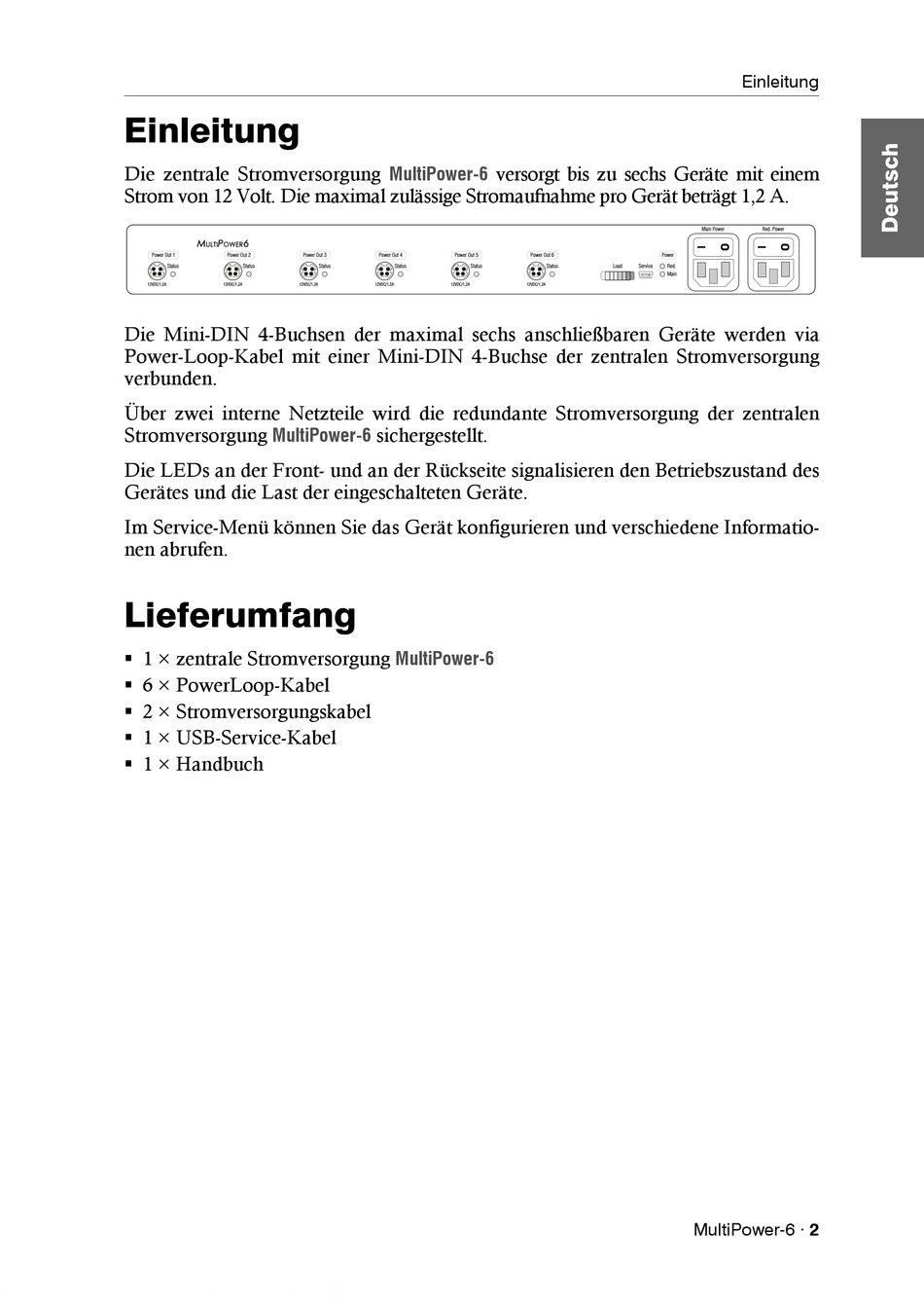

Einleitung; Lieferumfang - Guntermann & Drunck MultiPower-6 Installationsanleitung

Einleitung

Die zentrale Stromversorgung
Strom von 12 Volt. Die maximal zulässige Stromaufnahme pro Gerät beträgt 1,2 A.
Power Out 1 Power Out 2
Status Status
12VDC/1,2A 12VDC/1,2A
Die Mini-DIN 4-Buchsen der maximal sechs anschließbaren Geräte werden via
Power-Loop-Kabel mit einer Mini-DIN 4-Buchse der zentralen Stromversorgung
verbunden.
Über zwei interne Netzteile wird die redundante Stromversorgung der zentralen
Stromversorgung MultiPower-6
Die LEDs an der Front- und an der Rückseite signalisieren den Betriebszustand des
Gerätes und die Last der eingeschalteten Geräte.
Im Service-Menü können Sie das Gerät konfigurieren und verschiedene Informatio-
nen abrufen.

Lieferumfang

 1 × zentrale Stromversorgung
 6 × PowerLoop-Kabel
 2 × Stromversorgungskabel
 1 × USB-Service-Kabel
 1 × Handbuch
MultiPower-6
Power Out 3 Power Out 4 Power Out 5
Status Status Status
12VDC/1,2A 12VDC/1,2A 12VDC/1,2A
sichergestellt.
MultiPower-6
versorgt bis zu sechs Geräte mit einem
Power Out 6 Power
Status Load Service Red.
Main
12VDC/1,2A
Einleitung
Main Power Red. Power
MultiPower-6 · 2
