Verwandte Anleitungen für SHOWTEC star dancer
Inhaltszusammenfassung für SHOWTEC star dancer

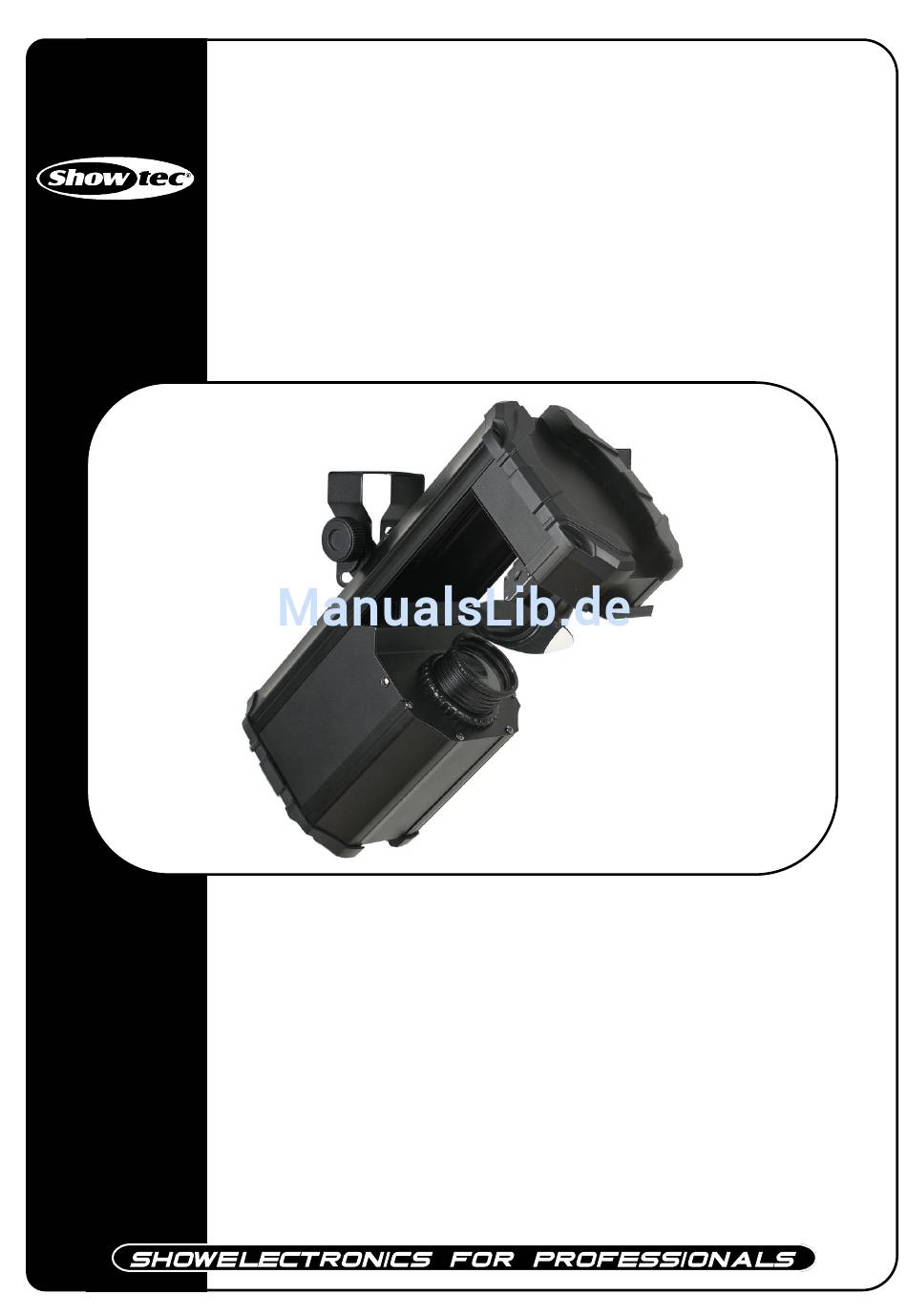

- Seite 1 Star Dancer ORDERCODE 43096 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Wie bringen regelmäßig neue Produkte auf den Markt und machen alles für Ihre Zufriedenheit, die Zufriedenheit unserer Kunden. Für weitere Informationen: Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec.
-
Seite 3: Inhaltsverzeichnis
Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................8 Ein Star Dancer (Auto-Programme) ........................8 Ein Star Dancer (Musiktaktung) ..........................8 Mehrere Star Dancers (Master/Slave-Steuerung) ....................8 Mehrere Star Dancers (DMX-Steuerung) ......................9 Verbinden der Geräte ............................... 10 Datenverkabelung .............................. -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Star Dancer mit IEC-Stromkabel, 1,5m • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Star Dancer mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Star Dancer darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Star Dancer DMX von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Leuchtender Tunnelstrahleffekt kombiniert mit einem Scannerspiegel. •Leistungsstarke 15W 4-in-/RGBW- LED • 7 DMX-Kanäle: • 1,8 Grad X-Y-Schrittmotor • IMC musikgetakteter Modus mit Master/Slave-Funktion für ausgezeichnete Steuerung ohne DMX- Controller •... -
Seite 9: Rückseite
Rückseite Abb. 2 4) LCD-Display 9) “Easy Controller”-Anschluss 5) IEC-Stromanschluss + Sicherung 1A/250V 10) Eingebautes Mikrofon 6) IEC-Stromausgang 11) Sicherheitsring 7) Erdung 12) 3-Pin DMX-Ausgang 8) Audioempfindlichkeitsregler 13) 3-Pin DMX-Eingang Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
Mehrere Star Dancers (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Star Dancer mit einem 3-P XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 11: Mehrere Star Dancers (Dmx-Steuerung)
Hinweis: Verbinden Sie alle Kabel und stellen Sie die DIP-Schalter ein, bevor Sie die Geräte an das Stromnetz anschließen. Beim Einschalten erkennt der Star Dancer automatisch, ob er DMX 512-Daten empfängt. Wenn keine Daten empfangen werden, kann es an einem der folgenden Punkte liegen: •... -
Seite 12: Verbinden Der Geräte
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. -
Seite 13: Bedienfeld
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Star Dancer vom Controller gesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät maximal über 7 Kanäle verfügt. -
Seite 14: Menü-Übersicht
1) Drücken Sie die MODE-Taste, bis das Display anzeigt. 2) Mit dem Empfindlichkeitsregler auf der Rückseite des Geräts können Sie seine Audioempfindlichkeit einstellen. Wenn Sie nun Musik abspielen, reagiert der Star Dancer auf ihren Rhythmus. 3. Voreingestellte Programme 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. -
Seite 15: Dmx-Kanäle
DMX-Kanäle 7 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Spiegel horizontal (PAN) zu bewegen. Allmähliche Einstellung des Spiegels mit dem Schieberegler (0-255, 128 – Mitte). Der Spiegel kann 180° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 16: Wartung
Wartung Der Star Dancer von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 17: Fehlersuche
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe oben für nähere Informationen zum Auswechseln der Sicherung. - Seite 18 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom • ·Überprüfen Sie, ob das Gerät eingeschaltet Geräte sind völlig ist und dass die Kabel angeschlossen sind. tot. • Überprüfen Sie, ob das Netzkabel beschädigt ist. Hauptsicherung durchgebrannt. •...
-
Seite 19: Technische Daten
Technische Daten Modell: Showtec Star Dancer Stromversorgung: 240V-50Hz (CE) • Leuchtender Tunnelstrahleffekt kombiniert mit einem Scannerspiegel. •Leistungsstarke 15W 4-in-/RGBW- LED • 7 DMX-Kanäle: • 1,8 Grad X-Y-Schrittmotor • IMC musikgetakteter Modus mit Master/Slave-Funktion für ausgezeichnete Steuerung ohne DMX- Controller • Intelligente Musiksteuerung •...
