Verwandte Anleitungen für SHOWTEC Atmos 500
Inhaltszusammenfassung für SHOWTEC Atmos 500

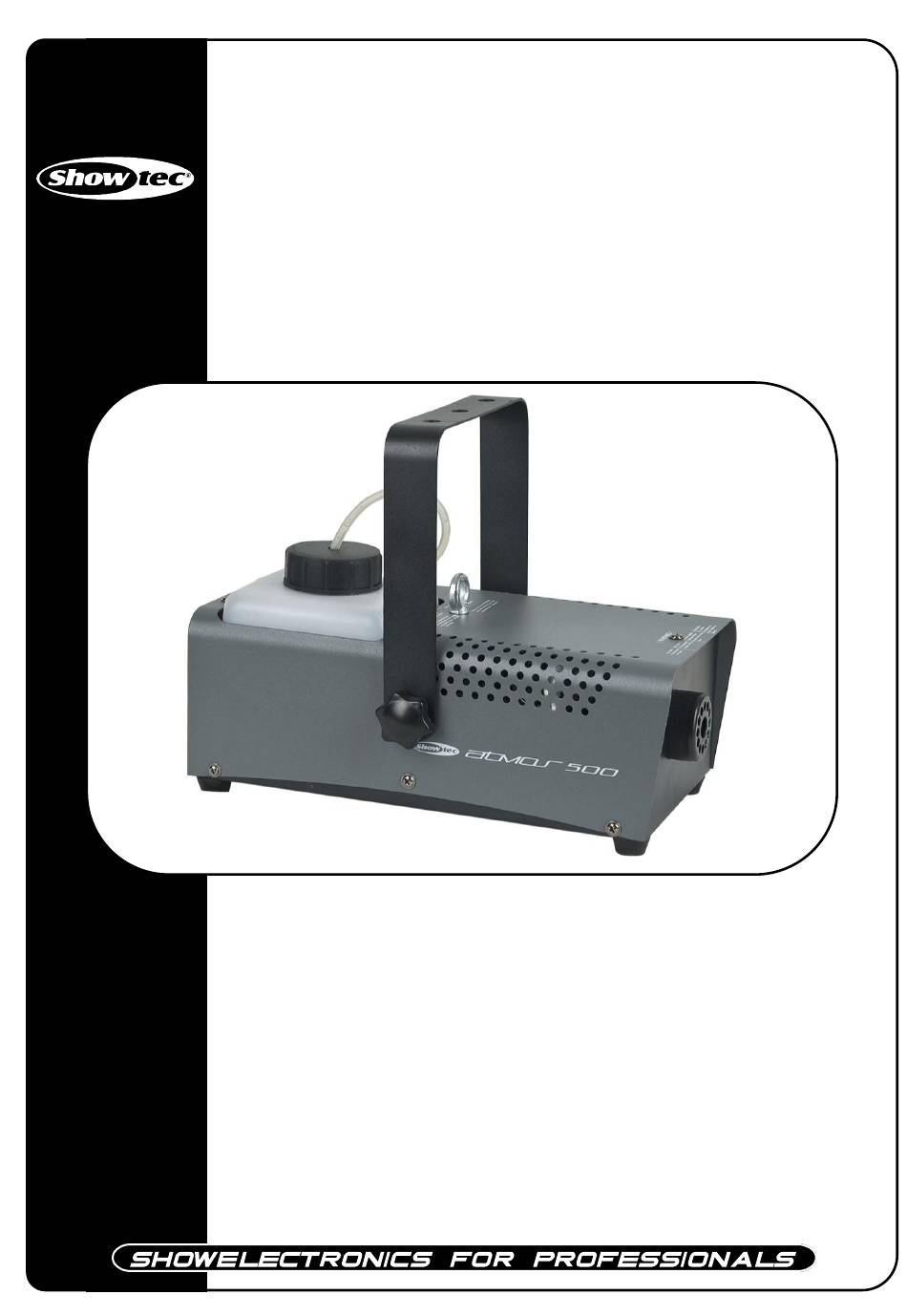

- Seite 1 Atmos 500 ORDERCODE 60870 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Showtec Atmos 500 sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, der LED Commander wird die von Ihnen gewünschten Lichteffekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Atmos 500 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 8 Die Nebelmaschine installieren ..........................8 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Atmos 500 Nebelmaschine mit Netzkabel 1,40 m • Enthalten: Fernbedienung; Kabellänge 5 m. • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! - Seite 5 Die Nebelmaschine muss sich immer in einer aufrechten Position befinden. Trennen Sie Ihre SHOWTEC-Nebelmaschine immer vom Stromnetz, bevor Sie den Tank befüllen. Nur für die Verwendung durch Erwachsene geeignet. Die Nebelmaschine muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie die Showtec-Nebelmaschine sofort aus, wenn sie nicht ordnungsgemäß funktioniert. Leeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler. - Seite 7 professionelles Traversensystem verwendet werden Verwenden Sie eine Klemme, um die Nebelmaschine mithilfe der Halterung an einem Traversenrahmen zu befestigen. Die Nebelmaschine darf unter keinen Umständen so montiert werden, dass sie frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
-
Seite 8: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Die Atmos-500-Nebelmaschine ist eine vielseitige und leistungsstarke Nebelmaschine von Showtec. • 500-W-Heizelement • Aufwärmzeit etwa 3 Min. • Nebelausstoß 4. 000 Kubikfuß/Min. • Tankinhalt: 1 l • Flüssigkeitsverbrauch: 1 Liter/17 Min. • Inklusive Fernbedienung: Ein/Aus-Funktion • Fernbedienungsverbindung: 5-polig DIN •... -
Seite 10: Rückseite
Rückseite Abb. 2 4) Flüssigkeitstank 1 l 7) EIN/AUS 5) Flüssigkeitsstand 8) Sicherung 6 A 250 V 6) 5-poliger Fernbedienungseingang; funktioniert auch mit 50333 MKII 9) AC 220~240 V Verwenden Sie FL513 als Anschlusskabel für den Anschluss an 505333 Installation Die Nebelmaschine installieren Entfernen Sie alle Verpackungsmaterialien von der Nebelmaschine. -
Seite 11: Wartung
Verfahrensweise: 1. Schließen Sie das Netzkabel an eine geerdete Steckdose an. Die Aufwärmzeit ist beendet, wenn die Lampe an der Fernbedienung aufleuchtet. 2. Um Nebel auszustoßen, drücken Sie die Taste auf der Fernbedienung und halten Sie sie für den gewünschten Zeitraum gedrückt. 3. -
Seite 12: Fehlersuche
Enthalten: Fernbedienung; Kabellänge 5 m. Sicherung 6 A 250 V Abmessungen: 300 x 205 x 225 mm (L x B x H) Gewicht: 2,28 kg Showtec behält sich unangekündigte Änderungen der technischen Daten und des Designs vor. Website: www.Showtec.info E-Mail:...
