4.3

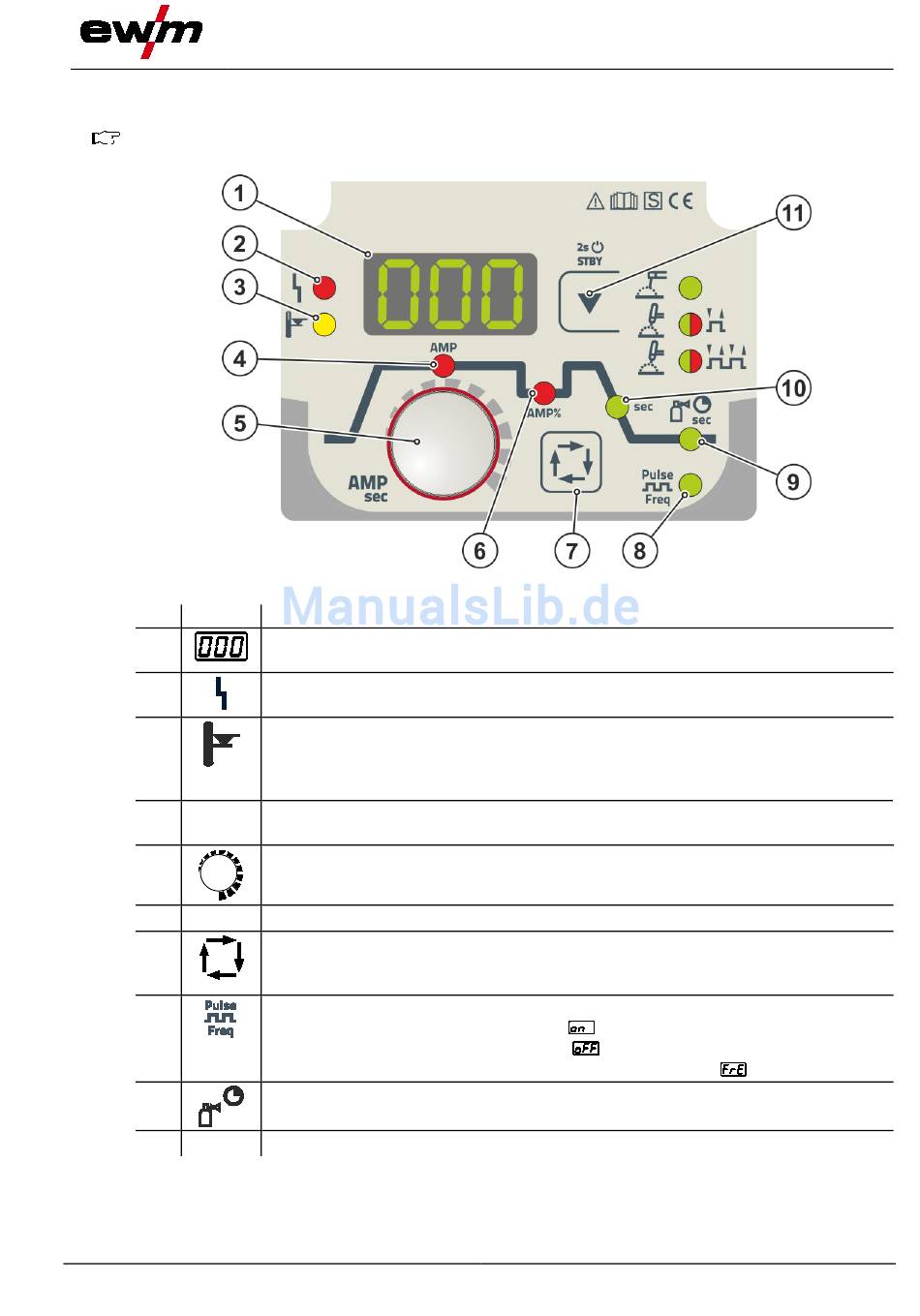

Gerätesteuerung - Bedienelemente
Die Parameter und deren Einstellbereiche sind im Kapitel Parameterübersicht
zusammengefasst > siehe Kapitel 10.1.
Pos. Symbol
1
2
3
4
AMP
5
6
AMP%
7
8
9
10
sec
099-002058-EW500
30.05.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Absenkstrom (WIG)
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte, Pulsschweißen (Mittelwertpulsen) > siehe Kapitel 5.5
leuchtet: -
Funktion eingeschaltet
leuchtet nicht:
Funktion ausgeschaltet
blinkt: ----
Parameteranwahl und Einstellung Frequenz
Signalleuchte, Gasnachströmzeit
Downslope-Zeit
Gerätesteuerung - Bedienelemente
Abbildung 4-3
15
