Anschluss Druckminderer; Anschluss Schutzgasschlauch - EWM Picotig 200 puls TG Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Picotig 200 puls TG:
Inhaltsverzeichnis

Werbung

5.3.2.1

Anschluss Druckminderer

Pos. Symbol
1
2
3
4
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
Druckminderer an Gasflaschenventil gasdicht festschrauben.
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
5.3.2.2

Anschluss Schutzgasschlauch

Pos. Symbol
1
Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
099-002058-EW500
30.05.2017
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Aufbau und Funktion

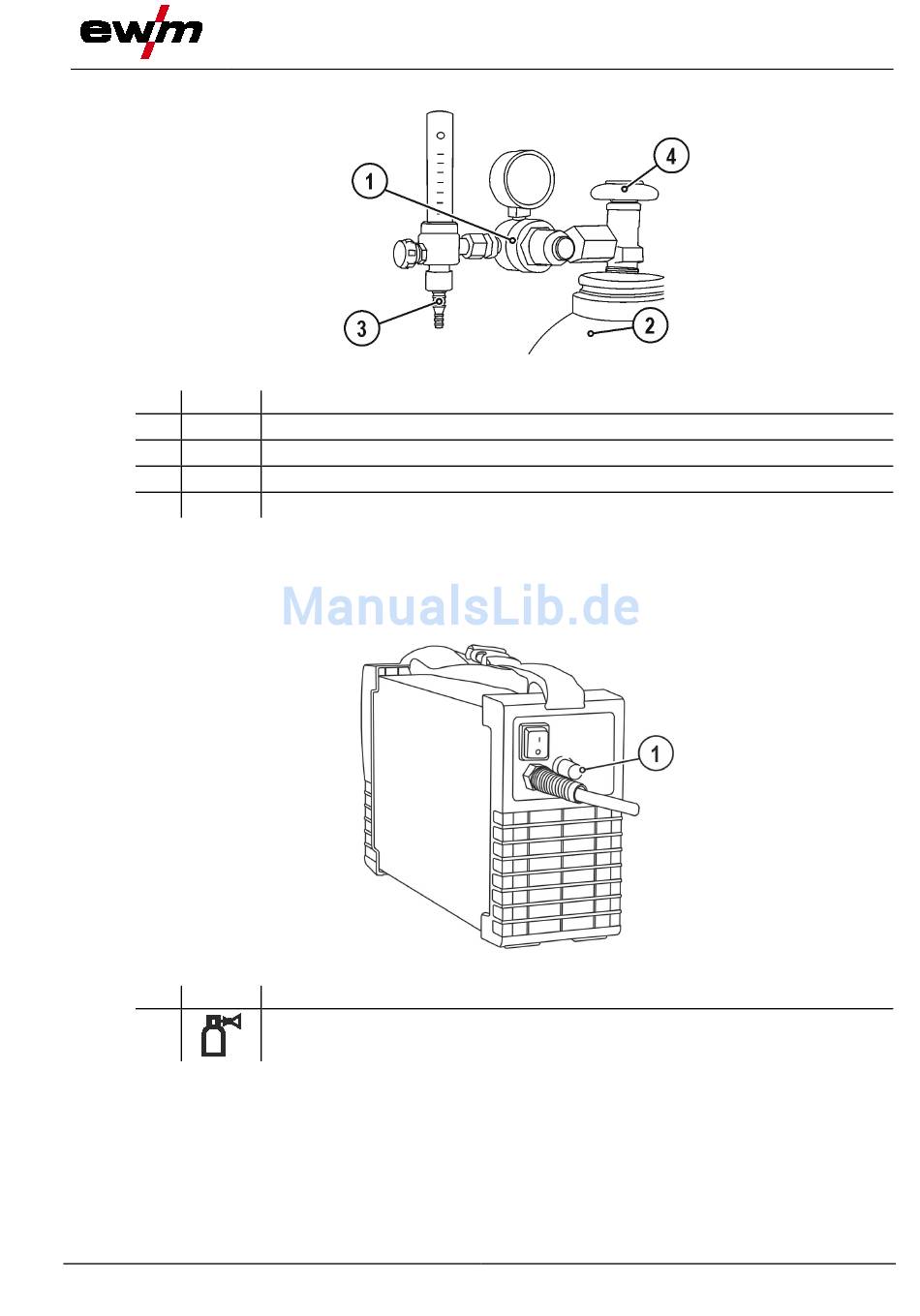

Abbildung 5-8
Abbildung 5-9
WIG-Schweißen
23
