5.1.6.1

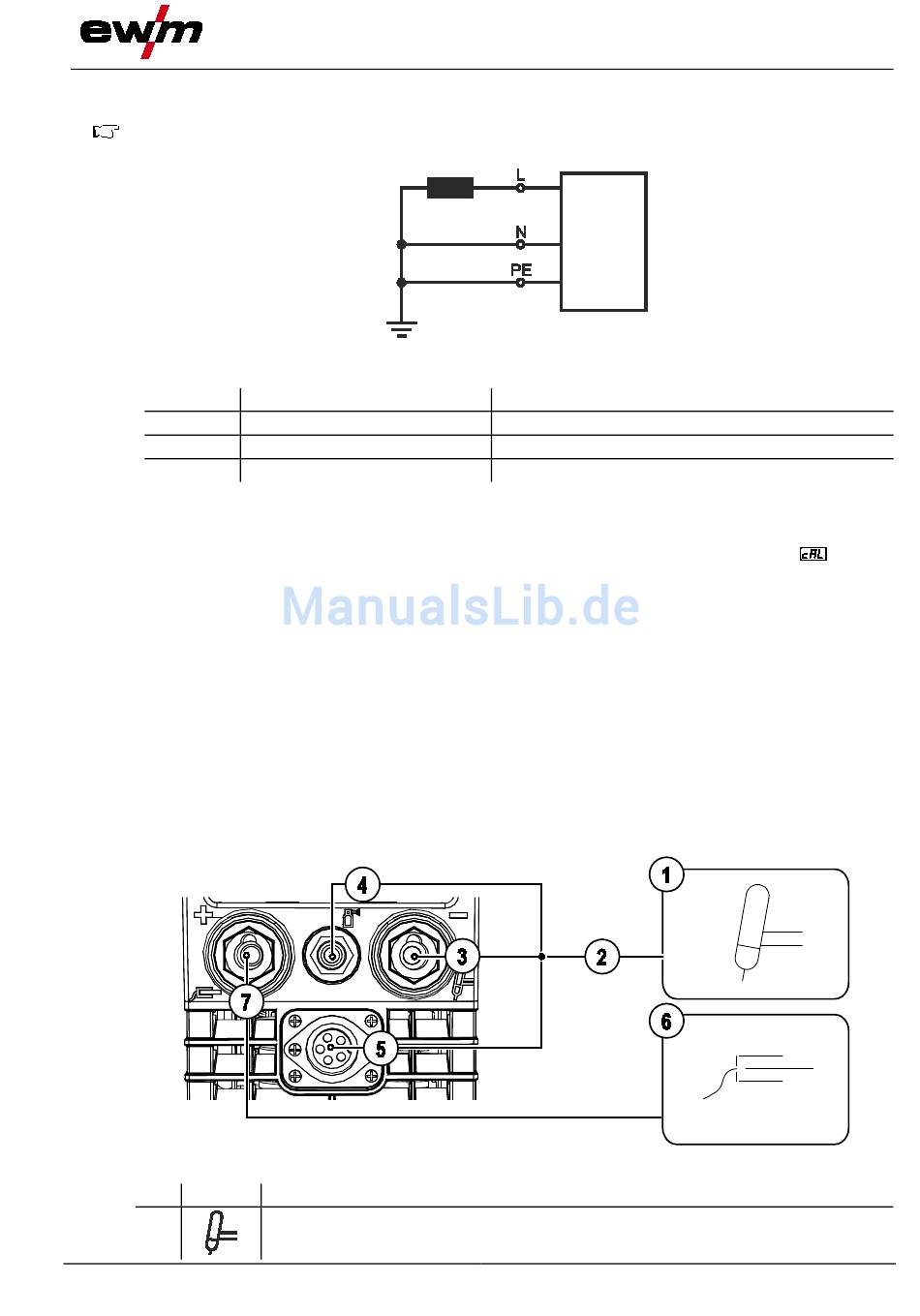

Netzform
Das Gerät darf ausschließlich an einem Einphasen-2-Leiter-System mit geerdetem Neutralleiter
angeschlossen und betrieben werden.
Legende
Pos.
Bezeichnung
L
Außenleiter
N
Neutralleiter
PE
Schutzleiter
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2
Schweißdatenanzeige
Nach jedem Einschalten wird das Gerät für ca. 2 s kalibriert. Dies wird durch die Darstellung
Anzeige signalisiert. Anschließend wird für ca. 3 s der eingestellte Wert der dynamischen
Leistungsanpassung angezeigt > siehe Kapitel 7.5.
In der Schweißdatenanzeige wird je nach angewähltem Parameter (Ströme oder Zeiten) der
entsprechende Wert dargestellt. Die Anzeige schaltet nach ca. 5 s wieder auf den Sollwert für
Schweißstrom um.
Erweiterte Parameter werden durch abwechselnde Darstellung des Schweißparameters mit
entsprechendem Wert dargestellt (Kürzel für Parameter leuchtet ca. 2 s > Parameterwert leuchtet
ca. 2 s). Die Anzeige schaltet nach ca. 60 s wieder auf den Sollwert für Schweißstrom um.
Des Weiteren werden bei Funktionsstörungen entsprechende Fehlercodes in der Anzeige
dargestellt > siehe Kapitel 7.2.
5.3
WIG-Schweißen
5.3.1
Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
099-002058-EW500
30.05.2017
Beschreibung
0
Schweißbrenner
Aufbau und Funktion
Abbildung 5-5
Kennfarbe
braun
blau
grün-gelb
Abbildung 5-6
Schweißdatenanzeige
in der
21
