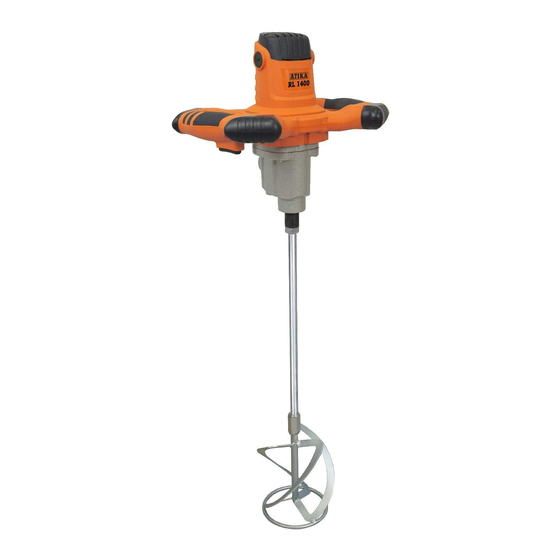

ATIKA RL 1400 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. ATIKA Anleitungen
  4. Mixer
  5. RL 1400
  6. Originalbetriebsanleitung

ATIKA RL 1400 Originalbetriebsanleitung

Hand - rührgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
RL 1400

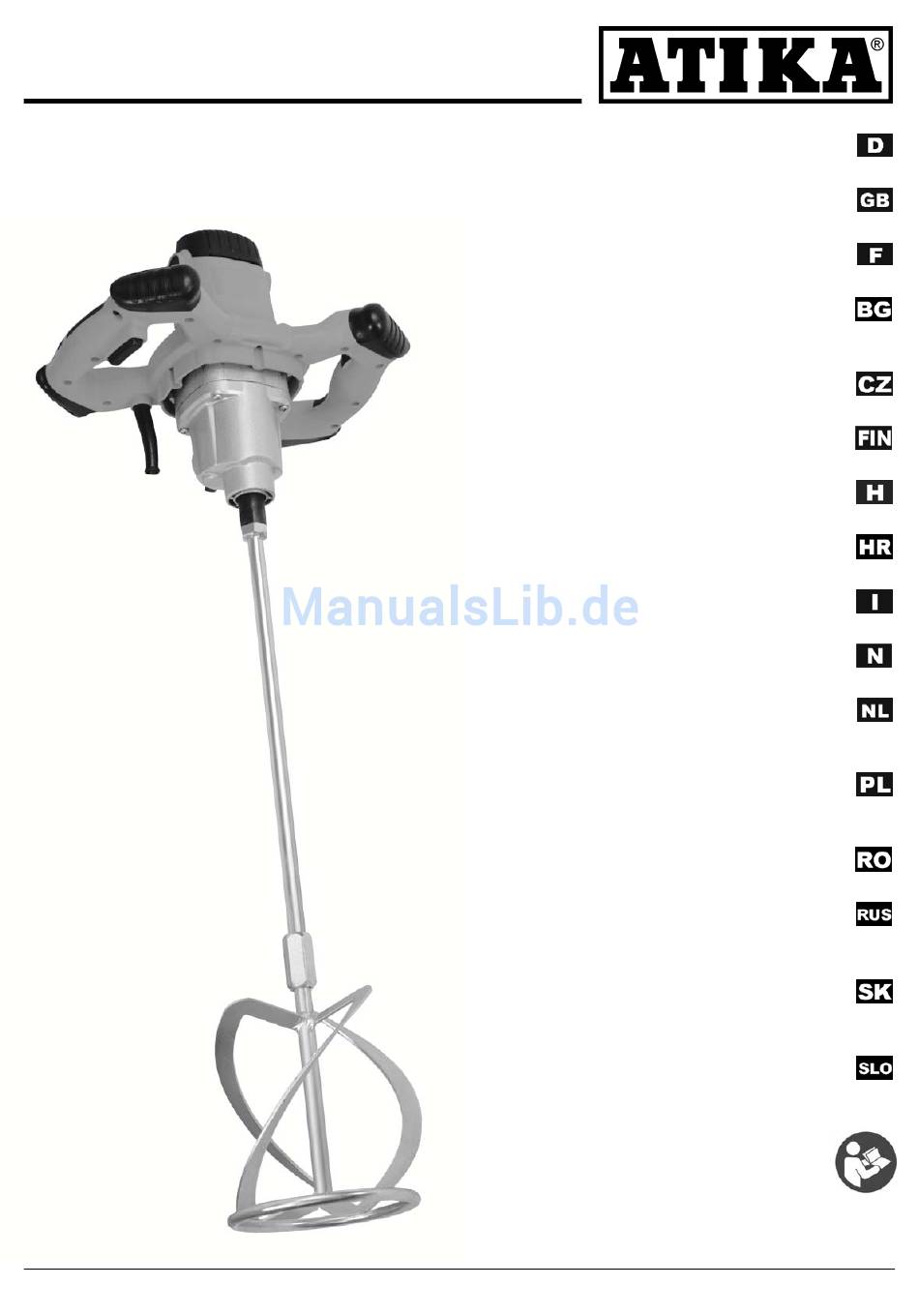

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile
Original instructions – Safety instructions – Spare parts
Notice originale – Consignes de sécurité – Pièces de rechange
Оригинално ръководство за експлоатация
Указания за безопасност – Резервни части
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly
Alkuperäiset ohjeet – Turvaohjeet – Varaosat
Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek
Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio
Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies
Instrukcja oryginalna – Wskazówki bezpieczeństwa
Aparat manual de malaxare
Instrucţiuni originale – Instrucţiuni de protecţie – Piese de schimb
Оригинальное руководство по эксплуатации
Указания по технике безопасности – Запасные части
Originálný návod na použitie – Bezpečnostné pokyny
Navodilo za uporabo – Varnostni napotki – Nadomestni deli
Hand - Rührgerät
Handheld agitator
Agitateur portatif
Ръчен миксер
Ruční míchačka
Käsisekoituslaite
Kézi keverőgép
Ručna mješalica
Mescolatore
mano
a
Håndrøreapparat
Hand
roerapparaat
-
Reserveonderdelen
Mieszarka ręczna
Części zamienne
Переносная мешалка
Ručná miešačka
Náhradné dielce
Ročni mešalnik
Seite 5
Page 11
Page 17
Стр. 23
Str 29
Side 35
41. oldal
Strana 47
Pagina 53
Side 59
Blz. 65
Stronie 71
S. 77
стр. 83
Strana 90
Stran 96

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ATIKA RL 1400

Inhaltszusammenfassung für ATIKA RL 1400

  • Seite 1 Оригинальное руководство по эксплуатации стр. 83 Указания по технике безопасности – Запасные части Ručná miešačka Originálný návod na použitie – Bezpečnostné pokyny Strana 90 Náhradné dielce Ročni mešalnik Navodilo za uporabo – Varnostni napotki – Nadomestni deli Stran 96 RL 1400...
  • Seite 2 Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren. Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here.

  • Seite 5: Inhaltsverzeichnis

    EN 55014-2:1997/+A1:2001/+A2:2008; Mögliche Störungen EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Technische Daten Aufbewahrung der technischen Unterlagen: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 59227 Ahlen – Germany Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit ...

  • Seite 6: Bestimmungsgemäße Verwendung

    Spachtelmasse und Beschichtungsmasse. ten ohne Gehörschutz. • Es dürfen nur für das Gerät bestimmte Rührquirle mit einem Des Weiteren können trotz aller getroffener Vorkehrungen nicht Durchmesser von maximal 140 mm (RL 1400) verwendet offensichtliche Restrisiken bestehen. werden. • Das Gerät darf nicht verwendet werden: −...

  • Seite 7: Sicheres Arbeiten

    Maschine entsprechend der Anweisungen in der Bedienungs- Sämtliche Teile müssen richtig montiert sein und alle Be- anleitung. dingungen erfüllen, um einwandfreien Betrieb sicherzu- Vermeiden Sie den Einsatz von der Maschine bei Temperatu- stellen. ren von t=10°C oder weniger. Machen Sie einen Arbeitsplan Beschädigte Schutzvorrichtungen und Teile müssen −...

  • Seite 8: Gerätebeschreibung / Ersatzteile

    Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Ge- Bestell.-Nr. rät an die entsprechende und vorschriftsmäßige Steckdose Bezeichnung RL 1400 Schließen Sie das Gerät über einen Fi-Schutzschalter (Feh- Rührgerät lerstrom-Schutzschalter) 30 mA an. Mörtel-Rührquirl 372612 Verwenden Sie keine defekten Anschlussleitungen.

  • Seite 9: Arbeiten Mit Dem Rührgerät

    Kohlebürsten wechseln Achten Sie auf den maximalen Durchmesser: Ersetzten Sie die Kohlebürsten, wenn sie bis auf ca. 4 mm Ø 140 mm – RL 1400 abgenutzt sind. Der mitgelieferte Mörtel-Rührquirl eignet sich für Mischmate- Entfernen Sie die Kohlebürstenabdeckung (9) auf rialien mit schwerer und zäher Konsistenz: z.B.

  • Seite 10: Mögliche Störungen

    0 23 82 / 8 92 – 54 oder 0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 65 oder 0 23 82 / 8 92 – 101 oder 0 23 82 / 8 92 –102 Typ / Modell RL 1400 Baujahr...

  • Seite 11: Schinkelstraße 97, 59227 Ahlen - Germany

    Possible faults EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Technical data Keeping of technical documents at: ATIKA GmbH & Co. KG – Technical department Schinkelstr. 97 – 59227 Ahlen – Germany After unpacking, check the contents of the box That it is complete ...

  • Seite 12: Vibrations (Hand Arm Vibrations)

    This machine must not be used − as a drilling machine or as a drive for other devices − for polishing, grinding, sharpening, engraving with any RL 1400: 5.67 m/s²; K = 1.5 m/s² attachments. Warning! The actual vibration emission level during the use of the •...

  • Seite 13: Electrical Safety

    Store unused equipment in a dry, locked place out of the reach of children. Pass the safety instructions on to all persons who work Electrical Safety with the machine. Keep these safety instructions in a safe place. Design of the connection cable according to IEC 60 245 (H 07 RN-F) with a core cross-section of at least Follow the attached "General safety instructions".

  • Seite 14: Mains Connection

    230 V with the mains voltage and connect the machine to Order-No. the relevant and properly earthed plug. Denomination Connect the machine via a 30 mA fault current safety RL 1400 switch. Agitator Do not use any defective connection cables. Mortar beater 372612 Use connecting or extension cables up to a length of 1.5 m...
  • Seite 15 Only use beaters recommended by the manufacturer. Replacing the carbon brushes Pay attention the max. diameter:Ø 140 mm - RL 1400. The supplied mortar beater is suitable for materials with Replace the carbon brushes once they have been worn down tough and tenacious consistency: e.g.
  • Seite 16 ⇒ Cross- section of at least 2,5 mm2 in longer matically. tion, and cross-section of connection cables. lead too small. Typ / Model RL 1400 Year of construction See last page Motor power P 1350 W MotorMotor AC-motor 230 V ~ 50 Hz Speed n 1.
  • Seite 17 Pannes possibles EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Caractéristiques techniques Conservation de la documentation technique: ATIKA GmbH & Co. KG – Bureau technique Schinkelstr. 97 – 59227 Ahlen – Germany Après le déballage de la machine, vérifiez le contenu du carton quant à...

  • Seite 18: Vibrations (Des Bras Et Des Mains)

    • Utiliser uniquement des batteurs d'un diamètre de 140 mm Vibrations (des bras et des mains) (RL 1400) au maximum destinés à cet appareil. • L’appareil ne doit pas être utilisé : RL 1400: 5,67 m/s²; K = 1,5 m/s²...

  • Seite 19: Sécurité Électrique

    Evitez d'utiliser la machine à des températures de 10°C ou Contrôlez avec soin le fonctionnement impeccable et con- − moins. Etablissez un plan de travail qui vous permet de limiter la forme à l’usage prévu des équipements de sécurité avant charge de vibrations.

  • Seite 20: Interrupteur Marche/Arrêt

    (interrupteur de protection contre les courants de court-circuit) de 30 mA. Réf. de commande Ne vous servez jamais de lignes de raccordement défec- Désignation RL 1400 tueuses. Agitateur Utiliser des câbles de connexion ou de rallonge d'une sec- Batteur de mortier 372612 tion de brin d'au minimum 1,5 mm²...
  • Seite 21 Veiller à ne pas dépasser le diamètre maxi- Contrôler régulièrement l'arbre agitateur. Un agitateur avec mum de 140 mm – RL 1400. un arbre défectueux ne doit plus être utilisé. Faire réparer l'ap- Le batteur à mortier fourni convient aux matières à mélan- pareil par le service après-vente.
  • Seite 22 é é Typ / Modell RL 1400 Année de construction voir la dernière page Puissance du moteur P 1350 W Moteur moteur à courant alternatif 230 V ~ 50 Hz Nombre de tours n 1.
  • Seite 23 Употреба по предназначение Скрити рискове декларираме на своя отговорност, че продуктът Вибрации (вибрации на дланта и ръката) Hand-Rührgerät (Ръчен миксер) RL 1400 Сигурност при работа Сериен номер: 00001 – 10000 Описание устройства / Резервни части съответства на разпоредбите на горепосочените директиви...
  • Seite 24 смеси, шпакловъчни смеси, материали за покрития. защита за слуха. • Могат да се използват само бъркалките, предназначени за уреда, с максимален диаметър 140 mm (RL 1400). Въпреки всички предприети мерки могат да съществуват • Уредът не бива да се използва: остатъчни...

  • Seite 25: Електрическа Безопасност

    цялата работна продължителност. Сведете до минимум Проверете, дали движещите се части работят − безупречно и не заяждат или дали има повредени риска, на който сте изложени при вибрации. Поддържайте части. Всички части следва да са монтирани правилно машината според указанията в упътването за обслужване. и...
  • Seite 26 и Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете Номер заказа уреда към съответния контакт, който отговаря на Pos. Обозначение RL 1400 предписанията. Миксер Присъединете уреда през дефектно-токовата защита 30 Бъркалка с пластини 372612 a) тяло...
  • Seite 27 Проверявайте редовно вълнообразната бъркалка. производителя. Внимавайте за максималния диаметър Миксер с дефектна вълнообразна бъркалка не бива повече Ø 140mm – RL 1400. да се използва. Дайте уреда на сервиз за ремонт. Доставената бъркалка за хоросан е подходяща за материали с тежка и жилава консистенция: например...
  • Seite 28 к и д а н н и Тип / Модел RL 1400 Година на производство виж последна страница мощност на двигателя P 1350 W Двигател двигател за променлив електрически ток 230 V ~ 50 Hz обороти n 1. Скорост : 0 - 570 min (с...
  • Seite 29 EN 55014-1:2006/+A1:2009, Možné poruchy EN 55014-2:1997/+A1:2001/+A2:2008; Technická data EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Uchování technických podkladů: ATIKA GmbH & Co. KG – Technické oddělení á á Schinkelstr. 97 – 59227 Ahlen – Germany Po rozbalení kartonu zkontrolujte obsah zda je úplný...
  • Seite 30 í ž • Tento přístroj může být použit pouze s určenou míchací metlou o max.průměru 140 mm (RL 1400). RL 1400: 5,67 m/s²; K = 1,5 m/s² • Přístroj se nesmí použít: Varování: − jako vrtačka nebo jako pohonná jednotka pro další...

  • Seite 31: Elektrická Bezpečnost

    Elektrická bezpečnost č á á č á á Provedení přívodního kabelu je podle IEC 60245 (H 07 RN- Následné pokyny předejte všem dalším osobám,které s F) s příčným průřezem nejméně přístrojem budou pracovat. ⇒ 3x 1,5 qmm při délce kabelu do 25 m ⇒...
  • Seite 32 úkor dalších spotřebičů(např.snížení svitu u svítidel).Žádné rušení Obj.číslo nenastane, má-li domovní přívod stálou zatižitelnost Popis číslo minimálně > 100 A na každou fázi. RL 1400 Ruční míchačka Jištění: 10 A Maltová metla 372612 a) dřík a) metla-násada Ø 140mm Zapínač/vypínač...
  • Seite 33 Používejte pouze výrobcem doporučenou míchací Uhlíkové kartáčky vyměňte když se opotřebují asi na 4 mm. metlu. Dodržte max. průměr metly 140 mm – RL 1400. Dodávaná míchací metla je určena pro mísení materiálů s Sejměte kryt uhlíkových kartáčků (9) z každé strany těžkou a houževnatou konzistencí...
  • Seite 34 ⇒ Při delším prodloužení je příčný průřez nejméně automaticky se vypíná. 2,5 qmm. hlavního přípoje a malý průřez kabelu á á Typ / Model RL 1400 Rok výroby viz poslední strana Výkon motoru P 1350 W Motor Střídavý proud 230 V ~ 50 Hz Otáčky n...

  • Seite 35: Hand-Rührgerät Rl 1400

    Mahdolliset häiriöt EN 55014-2:1997/+A1:2001/+A2:2008; Tekniset tiedot EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Teknisten asiakirjojen säilytys: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 59227 Ahlen – Germany Tarkasta pakkauksen purkamisen jälkeen, onko sen sisältö täydellinen  tai mahdolliset kuljetusvauriot ...
  • Seite 36 ä ä − porakoneena tai muiden laitteiden voimalähteenä − kiillottamiseen, hiomiseen, teroittamiseen, RL 1400: 5,67 m/s²; K = 1,5 m/s² kaivertamiseen vastaavilla lisälaitteilla Varoitus: • Kaikenlainen muu käyttö, erityisesti syttyvien tai Todellinen värähtelyn säteilyarvo koneen käytön aikana voi räjähdyskykyisten aineiden sekoittaminen ( tulipalo- ja poiketa käyttöohjeessa annetuista tai valmistajan antamista...
  • Seite 37 Säilytä laitteet kuivassa, lukitussa paikassa, lasten ö ö ulottumattomissa. Anna turvallisuusohjeet kaikkien laitetta käyttävien Sähköturvallisuus luettavaksi. Säilytä nämä turvallisuusohjeet hyvin. IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään Noudata mukana olevaa tiedotetta „Yleiset ⇒ 3 x 1,5 mm² 25 m kaapelipituudelle asti turvallisuusohjeet“.
  • Seite 38 Varaosat Nimitys Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 RL 1400 mA). Sekoituslaite Älä käytä viallisia liitäntäjohtoja. Laastin sekoitussauva 372612 Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on a) Tanko vähintäin 1,5 mm² :a 25 m:n pituuteen asti.

  • Seite 39: Hiiliharjojen Vaihto

    Käytä vain valmistajan suosittelemia sekoitussauvoja. Vaida hiiliharjat, jos ne ovat kuluneet n. 4 mm:iin asti. Huomioi suurin sallittu halkaisija (Ø 140mm – RL 1400). Poista hiiliharjojen (9) kannet moottorikotelon molemmilta Mukana toimitettu laastin sekoitussauva sopii raskaan ja puolilta pöyrittämällä...

  • Seite 40: Mahdollinen Syy

    ⇒ Pidemmän johdon poikkileikkauksen tulee olla ⇒ Pistorasia liian kaukana pääliitännästä mituksesta ja mahd. sammuu vähintään 2,5 mm2. ja liitäntäjohdon poikkileikkaus liian automaattisesti pieni. Malli RL 1400 Valmistusvuosi katso viimeinen sivu Moottorin teho P 1350 W MoottoriMoottori vaihtovirtamoottori 230 V ~ 50 Hz Kierrosluku n 1.
  • Seite 41 é é é é A műszaki iratok őrzésének helye: Kérjük, ellenőrizze kicsomagoláskor a karton tartalmának ATIKA GmbH & Co. KG – Műszaki Iroda – 59227 Ahlen, Schinkelstraße 97 – Németország hiánytalanságát  esetleges szállítási károkra  A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral.
  • Seite 42 é − fúrógépként vagy más készülék meghajtására − megfelelő előtéttel polírozáshoz, csiszoláshoz, RL 1400: 5,67 m/s²; K = 1,5 m/s² élezéshez vagy gravírozáshoz. Figyelmeztetés: • Minden ezt meghaladó használat, különösen pedig A gép használata során észlelt tényleges rezgéskibocsátási éghető vagy robbanóképes anyagok ( tűz- és...

  • Seite 43: Elektromos Biztonság

    Ne használja a gépet 10°C-nál alacsonyabb hőmérsékleten. Ellenőrizze, hogy a mozgó alkatrészek működése − Készítsen munkatervet, melynek alapján korlátozni lehet a kifogástalan-e, vagy nincs-e valamelyik alkatrész rezgés okozta terhelést. megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fűrész kifogástalan működése érdekében.
  • Seite 44 Hasonlítsa össze a készülék típuscímkéjén megadott feszültséget a hálózati feszültséggel és csatlakoztassa a készüléket a megfelelő és előírásszerű csatlakozó aljzatra. Rendelésiszám Megnevezés Csatlakoztassa a készüléket 30 mA Fi-védőkapcsolóval RL 1400 (Hibaáram-védőkapcsoló). Keverőgép Ne használjon meghibásodott csatlakozó vezetékeket. Habarcskeverő 372612 Legalább 1,5 mm˛ keresztmetszetű, legfeljebb 25 m hosszú...
  • Seite 45 Csak a gyár által ajánlott keverőt használja. Ügyeljen a Szénkefék cserélése megengedett legnagyobb átmérőre (140 mm – RL 1400). A mellékelt habarcseverő sűrű, nyúlós állagú anyagok A szénkeféket cserélje ki, ha már kb. 4 mm hosszúságúra keverésére szolgál: mint például habarcs, spatulyázó...
  • Seite 46 és a csatlakozóvezeték legalább 2,5 mm². kikapcsolódik. keresztmetszete túl kicsi. ű ű Typ / Modell RL 1400 Gyártási év lásd az utolsó oldalon Motorteljesítmény P1 1350 W Motor Váltakozó áramú motor 230 V ~ 50 Hz Fordulatszám n 1.
  • Seite 47 EN 55014-1:2006/+A1:2009, Moguće smetnje EN 55014-2:1997/+A1:2001/+A2:2008; Tehnički podatci EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Pohrana tehničke dokumentacije: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 ž š ž š 59227 Ahlen – Germany Nakon otvaranja provjerite sadržaj kartona na potpunost Ahlen, 11.05.2012...
  • Seite 48 • Smiju se koristiti samo mješači koji su namijenjeni za ovaj š š uređaj s presjekom od maksimalno 140 mm (RL 1400). • Uređaj se ne smije koristiti: RL 1400: 5,67 m/s²; K = 1,5 m/s² − kao bušilica ili pogon za ostale uređaje −...

  • Seite 49: Električna Sigurnost

    Oštećene ili nečitke sigurnosne naljepnice treba − zamijeniti. Držite nekorištene strojeve na suhom, zaključanom mjestu Sigurnosne upute dajte svim osobama, koje rade sa izvan dohvata djece. uređajem. Dobro sačuvajte ove sigurnosne naputke. Električna sigurnost Pridržavajte priloženih „Općih sigurnosnih Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F) sa napomena“.
  • Seite 50 Napon naznačen na pločici sa naznakom tipa uređaja usporedite sa mrežnim naponom i priključite uređaj u Br. narudžbe odgovarajuću propisnu utičnicu. Opis icija RL 1400 Uređaj priključite preko jedne Fi-zaštitne sklopke (zaštitna Miješalica sklopka struje kvara) 30 mA. Mješač za žbuku 372612 Nemojte koristiti defektne priključne vodove.
  • Seite 51 Za čišćenje plastičnih dijelova ne koristite razrjeđivače (benzin, alkohol isl.) jer mogu oštetiti te dijelove. Provjerite sjede li ručke čvrsto Napomene za korištenje uređaja za miješanje Očistite mješač Miješalica je opremljena ugljenim četkama. Kada su ugljene Za vrijeme miješanja držite uređaj čvrsto s dvije ruke. četke istrošene servisna služba ih može izmijeniti.
  • Seite 52 č č Typ / Modell RL 1400 Godina gradnje vidi posljednju stranicu Učinak motora P 1350 W Motor Izmjenični motor 230 V ~ 50 Hz Broj okretaja n 1. stupanj prijenosa: 0 - 570 min sa reguliranjem broja okretaja 2.
  • Seite 53 Possibili guasti EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Dati tecnici Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG – ufficio tecnico – Schinkelstr. 97 59227 Ahlen – Germany Una volta disimballato l'apparecchio, verificare se il conte- nuto della scatola è completo;...
  • Seite 54 • Per l’apparecchio devono essere utilizzati solo determinati frullini agitatori del diametro massimo di 140 mm (RL 1400). Vibrazioni • L’apparecchio non deve essere utilizzato: Vibrazioni (mano-braccio) - come trapano o come azionamento per altri apparecchi - per lucidare, rettificare, affilare, incidere con appositi RL 1400: 5,67 m/s²;...

  • Seite 55: Sicurezza Elettrica

    Evitare l’utilizzo della macchina a una temperatura minore o Prima di riutilizzare l’apparecchio, è necessario verifica- − uguale a 10°C. Concepire un piano di lavoro che permetta di re attentamente se le protezioni funzionano in modo cor- ridurre l’esposizione alle vibrazioni. retto e secondo le disposizioni.
  • Seite 56 N. ordinazione Collegare l'apparecchio mediante un interruttore di prote- Denominazione zione (interruttore automatico per correnti di guasto) 30 RL 1400 Mescolatore Non utilizzare conduttori di collegamento difettosi. Frullino agitatore a dischi 372612 Utilizzare il cavo di collegamento o di prolunga con una (2 parti) sezione del filo di almeno 1,5 mm²...
  • Seite 57 Controllare che le maniglie siano ben salde Pulire il frullino agitatore Il mescolatore è dotato di spazzole di carbone. In caso di Reggere saldamente l’apparecchio con due mani durante la usura far sostituire le spazzole di carbone dal centro di mescolatura.
  • Seite 58 ⇒ Con i cavi lunghi la sezione deve essere almeno di spegne automaticamente. principale e sezione del conduttore di 2,5 mm². collegamento troppo piccola Typ / Modell RL 1400 Anno di costruzione vedere ultima pagina Potenza motore P 1350 W Motore...
  • Seite 59 Tekniske data EN 55014-2:1997/+A1:2001/+A2:2008; EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Oppbevaring av de tekniske dokumentene: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 59227 Ahlen – Tyskland Kontroller følgende når du har pakket ut esken: er esken komplett ...
  • Seite 60 • Apparatet får ikke benyttes: − som bormaskin eller som drev for ytterligere apparater RL 1400: 5,67 m/s²; K = 1,5 m/s² − til polering, sliping, gravering med respektive sett Advarsel: Den vibrasjonsverdien som faktisk er tilstede under bruken av •...

  • Seite 61: Elektrisk Sikkerhet

    Elektrisk sikkerhet Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med Formidle sikkerhetshenvisningene til alle som arbeider et åretverrsnitt på minimum: med maskinen. ⇒ 3 x 1,5 mm² ved en kabellengde på inntil 25 m Ta godt vare på disse sikkerhetsanvisningene. ⇒...
  • Seite 62 Sammenlign den angitte spenningen på apparatets typeskilt med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten. Bestillingsnr. Betegnelse Jordet schuko-støpsel, nettspenning 230 V med feil- RL 1400 strømsvernebryter (FI-bryter 30 mA) Røreapparat Ikke bruk defekte stikkledninger. Mørtel-rørepinne (2-delt) 372612 Benytt tilkoplings- og forlengelseskabel med et åretverrsnitt...
  • Seite 63 Røreapparatet er utstyrt med kjølebørster. La kundeservice bytte kullbørstene når de er slitt ut. Hold apparatet med to hender mens blandingen pågår. For din egen sikkerhet må du kontrollere rørepinnen re- gelmessig for å finne eventuelle skader. Bytt ut den skadete Ikke grip inn i rørepinnen (roterende blandeverktøy).
  • Seite 64 ⇒ Tverrsnitt på minimum 2,5 mm² ved lengre ledning. og slås eventuelt av automa- hovedtilkoplingen og stikkledningens tisk. tverrsnitt er for lite. Typ / Modell RL 1400 Byggeår se siste side Motorytelse P 1350 W Motor vekselstrømsmotor 230 V ~ 50 Hz Omdreiningstall n 1.
  • Seite 65 EN 55014-1:2006/+A1:2009, EN 55014-2:1997/+A1:2001/+A2:2008; EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Bewaring van de technische documenten: ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97 Controleer na het uitpakken de inhoud van de verpakking 59227 Ahlen – Germany Aanwezigheid van alle onderdelen ...
  • Seite 66 Verder kunnen er ondanks alle genomen maatregelen niet plamuursel, coatingmassa. zichtbare restricties bestaan. • Er mogen alleen voor het apparaat bestemde roerpropellers met een doorsnede van maximaal 140 mm (RL 1400) Trillingen worden toegepast. Vibraties (hand-arm-trillingen) •...

  • Seite 67: Elektrische Veiligheid

    Voorkom de inzet van de machine bij temperaturen van t=10°C Controleer of alle bewegende delen van de machine − of minder. Maak een werkplan, waardoor de trillingsbelasting goed functioneren en niet klemmen of beschadigd zijn. kan worden beperkt. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
  • Seite 68 Order.-Nr. Sluit de machine aan via een Fi-veiligheidsschakelaar Benaming (differentiaaluitschakelaar) met 30 mA. RL 1400 Gebruik geen defecte kabels. Roerapparaat Gebruik geen defecte kabels. Gebruik aansluit- resp. Mortel-roerpropeller 372612...

  • Seite 69: Koolborstels Vervangen

    Controleer de roeras regelmatig. Een roerapparaat met geadviseerde roerpropellers. Let op de maximale doorsnede een defecte roeras mag niet meer worden benut. Laat het (Ø 140mm – RL 1400). apparaat door de klantenservice repareren. De meegeleverde mortel-roermenger is geschikt voor...
  • Seite 70 ⇒ Bij langere kabel doorsnede min. 2,5 mm2. geringe belasting en verwijderd en te kleine doorsnede van schakelt evt. automatisch uit. de aansluitkabel. Typ / Modell RL 1400 Bouvwjaar zie laatste pagina Motorvermogen P 1350 W MotorMotor Wisselstroommotor 230 V ~ 50 Hz 1.
  • Seite 71 Możliwe zakłócenia EN 55014-1:2006/+A1:2009, Dane techniczne EN 55014-2:1997/+A1:2001/+A2:2008; EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Przechowywanie dokumentacji technicznej: ATIKA GmbH & Co. KG – Biuro Techniczne – Schinkelstr. 97 Po rozpakowaniu zawartości kartonów sprawdź 59227 Ahlen – Germany ich kompletność  ewentualne uszkodzenia transportowe ...
  • Seite 72 − do polerowania, szlifowania, ostrzenia, grawerowania (przenoszone na dłonie/ręce) z odpowiednimi nasadkami Każde pozostałe zastosowanie, w szczególności RL 1400: 5,67 m/s²; K = 1,5 m/s² mieszanie łatwopalnych lub wybuchowych materiałów ( Ostrzeżenie: zagrożenie ognia i wybuchu) i zastosowanie w dziedzinie Rzeczywista wartość...

  • Seite 73: Bezpieczeństwo Urządzeń Elektrycznych

    pielęgnować zgodnie z zaleceniami podanymi w instrukcji Skontroluj, czy maszyna nie jest uszkodzona: obsługi. Przed wznowieniem eksploatacji maszyny koniecznie − Nie należy używać maszyny w temperaturze t=10°C lub niższej. sprawdź mechanizmy zabezpieczające pod kątem ich Należy opracować plan pracy w celu ograniczenia narażenia na pewnego i zgodnego z przeznaczeniem funkcjonowania.
  • Seite 74 (wyłącznik ochronny różnicowy) 30 mA . Nr do zamówienia Nie należy posługiwać się uszkodzonymi przewodami Nazwa zasilającymi. RL 1400 Używane przewody zasilające i przedłużacze muszą mieć Mieszarka żyły o przekroju min. 1,5 mm² dla długości kabla do 25 m. Mieszadło do zaprawy 372612 W przypadku niekorzystnych warunków sieciowych podczas...

  • Seite 75: Wymiana Szczotek Węglowych

    Proszę stosować wyłącznie mieszadła zalecane przez Proszę regularnie sprawdzać wał mieszania. Nie można producenta. Proszę przestrzegać maksymalnej średnicy (Ø użytkować mieszarki z uszkodzonym wałem mieszania. Proszę 140 mm – RL 1400). zlecić naprawę urządzenia serwisowi. Urządzenie może być używane do mieszania materiałów o ciężkiej...
  • Seite 76 Typ / Model RL 1400 Rok produkcji patrz ostatnia strona moc silnika P 1350 W silnik silnik prądu zmiennego 230 V ~ 50 Hz prędkość...
  • Seite 77 Defecţiuni posibile EN 55014-2:1997/+A1:2001/+A2:2008; Date tehnice EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Depozitarea documentelor tehnice: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 59227 Ahlen – Germany Verificaţi după despachetare, dacă conţinutul cartonului este complet  şi dacă nu a fost deteriorat în timpul transportului ...

  • Seite 78: Vibraţii (Oscilaţii Mână-Braţ)

    • Este permisă exclusiv utilizarea acelor amestecătoare, (oscilaţii mână-braţ) destinate special pentru acest aparat, cu un diametru maxim de 140 mm (RL 1400). RL 1400: 5,67 m/s²; K = 1,5 m/s² • Utilizarea aparatului este interzisă: Avertizare: − ca maşină de găurit sau ca sistem de acţionare pentru Valoarea reală...

  • Seite 79: Siguranţa Electrică

    Evitaţi utilizarea maşinii la temperaturi de t=10°C sau mai deteriorate. Toate piesele trebuie montate corect şi scăzute. Faceţi un plan de lucru prin care să poată fi reduse trebuie să îndeplinească toate condiţiile pentru o solicitările datorate vibraţiilor. funcţionare ireproşabilă. Dispozitivele de protecţie defecte şi alte părţi deteriorate −...
  • Seite 80 Comparaţi tensiunea indicată pe placa de construcţie cu tensiunea reţelei şi conectaţi aparatul la priza potrivită şi Nr. piesei de schimb prevăzută regulamentar. Denumirea RL 1400 Conectaţi aparatul printr-un comutator de protecţie Fi (comutator de protecţie împotriva curenţilor vagabonzi) 30 Aparat de malaxare Amestecător mortar 372612 Nu folosiţi conducte de legătură...
  • Seite 81 Nu curăţaţi maşina cu jet de apă sau cu curăţitoare cu apă ţ ţ sub presiune. Pentru părţile din material plastic, nu utilizaţi solvenţi Indicaţii pentru aparatului de malaxare (benzină, alcool etc.), deoarece acestea pot deteriora piesele din material plastic. În timpul malaxării, ţineţi aparatul cu ambele mâini.
  • Seite 82 şi se opreşte eventual principală şi diametru prea mic a mm˛. automat cablului de legătură. Typ / Modell RL 1400 An de construcţie vezi ultima pagină Puterea motorului P 1350 W motorul Motor de curent alternativ 230 V ~ 50 Hz Numărul rotaţiilor n...
  • Seite 83 с т а в к и ATIKA GmbH & Co. KG – техническое бюро – Schinkelstr. 97 – 59227 Ahlen – Germany После распаковки проверьте содержимое картонной упаковки на  комплектность поставки,  наличие возможных повреждений в результате транспор- Ален, 11.05.2012 г.
  • Seite 84 н о с т и изготовитель установки ответственности не несет !  Oтвeтствeнность за это полностью возлагаeтся RL 1400: 5,67 м/с²; K = 1,5 м/с² на пользоватeля установки. • К использованию по назначению относится также Предупреждение: соблюдение предписанных изготовителем условий...
  • Seite 85 - Смонтированы ли ручки или опциональные Осуществляйте эксплуатацию устройства только с пол- вибрационные ручки и прочно ли они закреплены на ностью укомплектованными и правильно смонтирован- корпусе машины. ными защитными приспособлениями и не вносите в ма- шину никаких изменений, которые могли бы отрицатель- Если...
  • Seite 86 № запасной час- должен быть брызгозащищенный. ти Обозначение При прокладке соединительного кабеля следить за тем, RL 1400 чтобы он не создавал препятствий, не был передавлен, перегнут, а электрический соединитель не намочен. Мешалка При использовании кабельного барабана кабель Лопастная мешалка для...
  • Seite 87 Присоединение к сети 2-скоростной редуктор Сравнить указанное на фирменной табличке Устройство оснащено 2-скоростным редуктором. напряжение, например 230 В, с напряжением сети и Для выбора скорости поверните переключатель (6) подключить станок к соответствующей розетке, на 180°. заземленной в соответствии с предписаниями. 1.
  • Seite 88 Вставить новые угольные щетки (10), следя при этом за е х о б с л у ж и в а н и е и о ч и с т к а е х о б с л у ж и в...
  • Seite 89 и е д а н н ы е Тип / Модель RL 1400 Модель см. на последней странице Год изготовления 1350 Вт Мощность двигателя P Двигатель переменного тока 230 В ~ 50 Гц Двигатель 1. скорость: 0 - 570 min (с...
  • Seite 90 Záruka EN 55014-2:1997/+A1:2001/+A2:2008; Možné poruchy EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Technické dáta Archív technickej dokumentácie: ATIKA GmbH & Co. KG – Technické oddelenie á á Schinkelstr. 97 – 59227 Ahlen – Germany Po rozbalení kartónu skontrolujte obsah či je úplný ...
  • Seite 91 Poškodenie sluchu pri dlhotrvajúcej práce bez ochrany uší. • Tento prístroj môže byť použitý iba s určenou miešacou Ďalšie riziká, i napriek dodržaní všetkých opatrení nie je možné metlou s max. priemerom 140 mm (RL 1400). vylúčiť. • Prístroj sa nesmie použiť: −...

  • Seite 92: Elektrická Bezpečnosť

    č á á Elektrická bezpečnosť č á á Prevedenie prívodného kábla je podľa IEC 60245 (H 07 RN- Nasledovné pokyny odovzdajte všetkým ďalším F) s priečnym prierezom najmenej osobám, ktoré s prístrojom budú pracovať. ⇒ 3x 1,5 qmm pri dĺžke kábla do 25 m ⇒...
  • Seite 93 Pri zlých podmienkach v sieti je možné, že v priebehu zapínania stroja môže dôjsť ku krátkemu zníženiu napätia v Obj.číslo. sieti, ktoré môže znížiť výkon u ďalších spotrebičov Názov RL 1400 (zníženie Ručná miešačka svetla žiaroviek). Ak má domový prevodný kábel stálu Maltová metla 372612 zaťažiteľnosť...
  • Seite 94 Používajte iba výrobcom doporučenou miešaciu metlu. Uhlíkové kefy vymeňte, keď sú opotrebované na cca. 4 mm. Dodržte max. priemer metly 140mm – RL 1400. Vhodným skrutkovačom proti smeru hodinových Dodávaná miešacia metla je určená pre miešanie materiálov ručičiek odstráňte kryt uhlíkových kief (9) na každej strane...
  • Seite 95 2,5 qmm. é á é á Typ / Model RL 1400 Výrobný rok Viď posledná strana Výkon motora P 1350 W Motor Striedavý prúd 230 V ~ 50 Hz Otáčky n 1.
  • Seite 96 Možne motnje EN 55014-2:1997/+A1:2001/+A2:2008; Tehnični podatki EN 61000-3-2:2006+A1:2009/+A2:2009; EN 61000-3-11:2000 Shranjevanje tehnične dokumentacije: ATIKA GmbH & Co. KG – Tehnična pisarna – Schinkelstr. 97 59227 Ahlen – Nemčija Po razpakiranju preverite vsebino kartona glede popolnosti  morebitnih poškodb, nastalih pri transportu.

  • Seite 97: Tresljaji (Vibracije Dlan-Roka)

    • Uporabljate lahko samo mešalne lopatice, predvidene za to Dalje lahko kljub sprejetim ukrepom obstajajo neočitna napravo, z največjim premerom 140 mm (RL 1400). preostala tveganja. • Naprave ne smete uporabljati: −...

  • Seite 98: Električna Varnost

    Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok. Varnostne napotke posredujte vsem osebam, ki delajo z Električna varnost strojem. Predložene varnostne napotke skrbno shranite. Izvedba priključnega voda po IEC 60245 (H 07 RN-F) s presekom žil najmanj od Upoštevajte priložene „Splošne varnostne napotke“.
  • Seite 99 Primerjajte napetost navedeno na tipski ploščici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, Št. za naročilo ki je usklajena s predpisi. Oznaka RL 1400 Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA. mešalnik Ne uporabljajte poškodovanih priključnih vodov.
  • Seite 100 Očistite mešalno lopatico. Mešalnik ima oglene krtače. Ko se te obrabijo, naj vam jih servisna služba zamenja. Napotki za uporabo mešalnika Zaradi lastne varnosti redno kontrolirajte mešalno lopatico, če je poškodovana. V primeru poškodb, mešalno lopatico Med mešanjem držite mešalnik z dvema rokama. zamenjajte.

  • Seite 101: Odpravljanje Motnje

    č č Typ / Modell RL 1400 Leto izdelave glejte zadnjo stran Zmogljivost motorja P 1350 W Motor Motor na izmenični tok 230 V ~ 50 Hz Število vrtljajev n 1. prestava: 0 - 570 min 2.
  • Seite 104 Výrobný rok Godina gradnje Leto izdelave ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen • Postfach 21 64, 59209 Ahlen Germany Tel.: +49 (0) 23 82 / 8 92-0 • Fax: +49 (0) 23 82 / 8 18 12 E-mail: info@atika.de •...
