Jumper, Schalter und Anschlüsse
Dell™ PowerEdge™ R210-Systeme Hardware-Benutzerhandbuch
Jumper auf der Systemplatine
Anschlüsse auf der Systemplatine
Deaktivieren eines verlorenen Kennworts
Dieser Abschnitt enthält spezifische Informationen über die Jumper (Steckbrücken) des Systems. Darüber hinaus erhalten Sie einige grundlegende
Informationen zu Jumpern und Schaltern, und die Anschlüsse auf der Systemplatine werden beschrieben.
Jumper auf der Systemplatine
Abbildung 6-1 zeigt die Position der Konfigurations-Jumper auf der Systemplatine. Tabelle 6-1 können Sie die Jumpereinstellungen entnehmen.
Tabelle 6-1. Einstellungen der Jumper auf der Systemplatine
Jumper Einstellung
PWRD_EN
(Standardeinstellung)
NVRAM_CLR
(Standardeinstellung)
Anschlüsse auf der Systemplatine

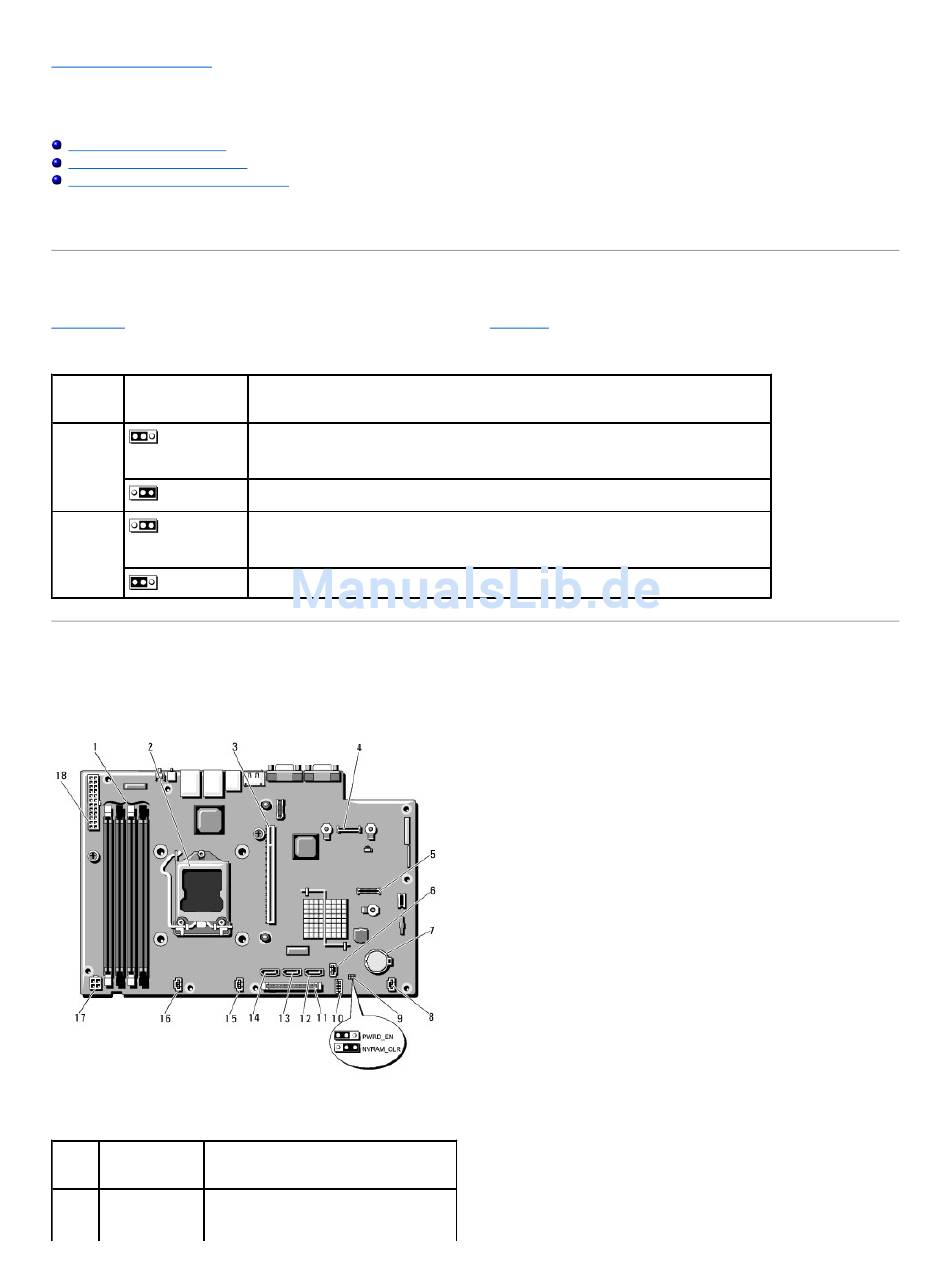

Abbildung 6-1. Anschlüsse auf der Systemplatine
Tabelle 6-2. Jumper und Anschlüsse auf der Systemplatine
Bauteil Anschluss Beschreibung
1 3 Speichermodulsockel 3
1 Speichermodulsockel 1 (weißer Auswurfhebel)
Beschreibung
Die Kennwortfunktion ist aktiviert
(Kontaktstifte 2-4)
Die Kennwortfunktion ist deaktiviert
(Kontaktstifte 4-6)
Die Konfigurationseinstellungen bleiben beim Systemstart erhalten (Kontaktstifte 3-5)
Die Konfigurationseinstellungen werden beim nächsten Systemstart gelöscht (Kontaktstifte 1-3).
