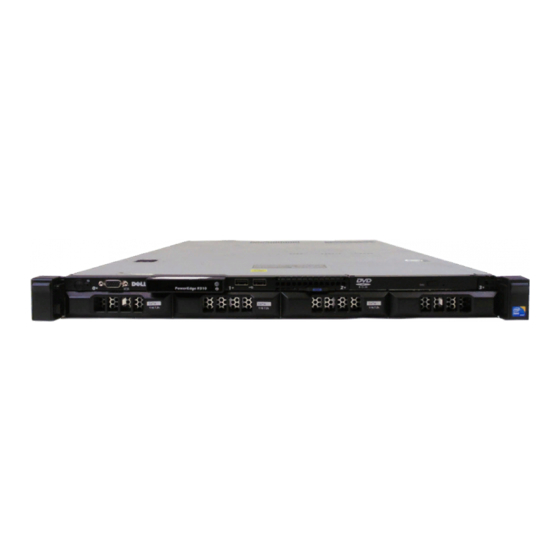

Seite 1 Dell™ PowerEdge™ R310-Systeme Hardware- Benutzerhandbuch Genormtes Modell E07S Serie Genormter Typ E07S002...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. Marken in diesem Text: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.; Microsoft, Windows, Windows Server und MS-DOS sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Seite 3: Inhaltsverzeichnis
Inhalt Wissenswertes zum System ..Zugreifen auf Funktionen beim Systemstart ..Merkmale und Anzeigen auf der Vorderseite ..Merkmale des LCD-Bedienfelds (optional) .
Seite 4 Diagnosemeldungen ....Alarmmeldungen ..... Verwenden des System-Setup-Programms und des UEFI-Boot-Managers...
Seite 5 Aufrufen des UEFI-Boot-Managers ... Verwenden der Navigationstasten des UEFI-Boot-Managers ....Bildschirm „UEFI Boot Manager“ ..Bildschirm „UEFI Boot Settings“...
Seite 6 Festplattenlaufwerke ....Entfernen eines Laufwerkplatzhalters ..Installation eines Laufwerksplatzhalters ..Entfernen eines Festplattenträgers .
Seite 7 Integrierte Speichercontrollerkarte ... Entfernen der integrierten Speichercontrollerkarte ....Installieren der integrierten Speichercontrollerkarte ....Systemspeicher .
Seite 8 Entfernen des Netzteilplatzhalters ..Installation des Netzteilplatzhalters ..Entfernen eines nicht-redundanten Netzteils Installieren eines nicht-redundanten Netzteils Systembatterie ..... Systembatterie austauschen .
Seite 9 Fehlerbehebung bei einem seriellen E/A-Gerät ..Fehlerbehebung bei einem NIC ... . . Fehlerbehebung bei Feuchtigkeit im System ..Fehlerbehebung bei einem beschädigten System .
Seite 10 ..Wie Sie Hilfe bekommen ... . Kontaktaufnahme mit Dell ....Stichwortverzeichnis .
Seite 11: Wissenswertes Zum System
Sie Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose. Weitere Information finden Sie in der Dokumentation zum Unified Server Configurator unter support.dell.com/manuals. <F11> Aufruf des BIOS Boot Managers oder des UEFI Boot Managers, je nach Startkonfiguration des Systems. Siehe „Verwenden des System-Setup-Programms und des UEFI-Boot-Managers“...
Seite 12: Merkmale Und Anzeigen Auf Der Vorderseite
Tastenkombination Beschreibung <Strg><R> Ruft das RAID-Konfigurationsprogramm auf. Weitere Informationen finden Sie in der Benutzerdokumentation zur SAS RAID-Karte unter support.dell.com/manuals. <Strg><S> Aufruf des Programms zur Konfiguration der NIC-Einstellungen für den PXE-Start. Weitere Informationen finden Sie in der Dokumentation zum integrierten NIC unter support.dell.com/manuals.
Seite 13 Element Anzeige, Taste Symbol Beschreibung oder Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das Netzschalter System eingeschaltet ist. Über den Netzschalter wird die Gleichstromversorgung des Systems gesteuert. Bei installierter optionaler Frontverkleidung ist der Netzschalter nicht zugänglich. ANMERKUNG: Beim Einschalten des Systems kann es je nach Größe des installierten Speichers zwischen wenigen Sekunden und bis zu 2 Minuten dauern, bis auf dem Bildschirm etwas angezeigt...
Seite 14 Element Anzeige, Taste Symbol Beschreibung oder Anschluss Bildschirmanschluss Zum Anschließen eines Bildschirms an das System. Festplattenlaufwerk- Leuchtet beim Zugriff auf das Aktivitätsanzeige Festplattenlaufwerk. ANMERKUNG: LED- oder Je nach Konfiguration LCD-Display ist das System entweder mit LED-Diagnoseanzeigen oder einem LCD-Display ausgestattet. LED-Display: Die vier Diagnoseanzeigen dienen der Anzeige von Fehlercodes während des Systemstarts.
Seite 15 Element Anzeige, Taste Symbol Beschreibung oder Anschluss Systemidentifikations- Schaltet den Systemidentifikationsmodus taste ein und aus. Die Identifikationstasten auf der Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine dieser Tasten gedrückt, leuchten das LCD- Display auf der Vorderseite und die blaue Systemstatusanzeige auf der Gehäuserückseite, bis eine der Tasten...
Seite 16: Merkmale Des Lcd-Bedienfelds (Optional)
Merkmale des LCD-Bedienfelds (optional) Auf dem LCD-Display werden Systeminformationen sowie Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß funktioniert oder überprüft werden muss. Nähere Informationen über bestimmte Statuscodes finden Sie unter „LCD- Statusmeldungen (optional)“ auf Seite 27. Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand blau und im Fehlerfall gelb.
Seite 17 Abbildung 1-2. Merkmale des LCD-Bedienfelds Element Tasten Beschreibung Links Bewegt den Cursor schrittweise zurück. Auswahl Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vor. Beim Durchlaufen einer Meldung: • Einmal drücken, um die Laufgeschwindigkeit zu erhöhen. •...
Seite 18: Home-Bildschirm
Home-Bildschirm Auf dem Home-Bildschirm werden vom Benutzer konfigurierbare Informationen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen anstehen. Wenn sich das System im Standbyzustand befindet, erlischt die LCD-Hintergrundbeleuchtung nach fünf Minuten Inaktivität, wenn keine Fehlermeldungen vorliegen.
Seite 19: Menü View (Anzeige)
Menü View (Anzeige) Option Beschreibung BMC IP oder DRAC IP Anzeige der IPv4- oder IPv6-Adressen für den optionalen iDRAC6. Die Optionen sind DNS ANMERKUNG: Wenn (Primary und Secondary), Gateway, IP und Subnet im System eine iDRAC6 (kein Subnet bei IPv6). Express-Karte installiert ist, ANMERKUNG: wird die BMC IP-Option...
Seite 20: Festplatten-Statusanzeigen
Festplatten-Statusanzeigen Abbildung 1-3. Festplattenlaufwerksanzeige Laufwerkstatusanzeige 2 Laufwerkaktivitätsanzeige (grün) (grün und gelb) Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen vorbereiten Laufwerk bereit zum Einsetzen oder Entfernen ANMERKUNG: Die Laufwerkstatusanzeige bleibt ausgeschaltet, bis alle Festplatten nach dem Einschalten des Systems initialisiert sind.
Seite 21: Anzeigen Und Funktionen Auf Der Rückseite
Laufwerkstatusanzeigemuster (nur RAID) Zustand Stetig grün Laufwerk online Blinkt drei Sekunden grün, drei Sekunden Wiederaufbau abgebrochen gelb und ist sechs Sekunden aus. Anzeigen und Funktionen auf der Rückseite Abbildung 1-4 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der Systemrückseite. Abbildung 1-4. Anzeigen und Funktionen auf der Rückseite 9 10 Gb 2 Gb 1...
Seite 22 Element Anzeige, Taste Symbol Beschreibung oder Anschluss PCIe-Steckplätze (2) PCI Express-Erweiterungssteckplatz (2. Generation) (volle Bauhöhe, halbe Baulänge) Anschluss Zum Anschließen eines Active ID CMA Systemanzeigeverlängerungskabels, das bei einem Kabelführungsarm verwendet wird. Systemstatusanzeige Leuchtet blau beim normalen System- betrieb. Sowohl die Systemverwaltungs- software als auch die Identifikations- tasten auf der Vorder- und Rückseite des Systems können bewirken, dass die...
Seite 23: Richtlinien Für Das Anschließen Von Externen Geräten
Richtlinien für das Anschließen von externen Geräten • Schalten Sie die Stromversorgung des Systems und der externen Geräte aus, bevor Sie ein neues externes Gerät anschließen. Schalten Sie zuerst alle externen Geräte ein, bevor Sie das System einschalten (es sei denn, die Gerätedokumentation gibt etwas anderes an).
Seite 24: Anzeigecodes Für Stromversorgung
Anzeigecodes für Stromversorgung Eine Anzeige am jeweiligen Netzteil informiert darüber, ob Strom vorhanden oder ein Stromausfall aufgetreten ist. • Leuchtet nicht – Netzstrom ist nicht angeschlossen. • Grün – Zeigt im Standbymodus an, dass eine zulässige Wechselstromquelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist.
Seite 25: Diagnoseanzeigen (Optional)
Diagnoseanzeigen (optional) Die vier Diagnoseanzeigen auf der Vorderseite geben Fehlercodes beim Systemstart wieder. Tabelle 1-1 enthält Ursachen und mögliche Behebungsmaßnahmen für diese Codes. Ein ausgefüllter Kreis bedeutet, dass die Anzeige leuchtet; ein leerer Kreis bedeutet, dass die Anzeige nicht leuchtet. Tabelle 1-1.
Seite 26 Code Ursachen Maßnahme Möglicher Grafikfehler. Siehe „Wie Sie Hilfe bekommen“ auf Seite 193. Festplattenfehler. Stellen Sie sicher, dass das Diskettenlaufwerk und die Festplatte korrekt angeschlossen sind. Informationen zu den im System installierten Laufwerken finden Sie unter „Festplattenlaufwerke“ auf Seite 99. Möglicher USB-Fehler.
Seite 27: Lcd-Statusmeldungen (Optional)
Code Ursachen Maßnahme Möglicher Siehe „Wie Sie Hilfe bekommen“ Konfigurationsfehler bei auf Seite 193. Systemressource. Anderer Fehler. Stellen Sie sicher, dass das optische Laufwerk und die Festplatten korrekt angeschlossen sind. Informationen zu den entsprechenden Laufwerken finden Sie unter „Fehlerbehebung am System“ auf Seite 165.
Seite 28 Tabelle 1-2. LCD-Statusmeldungen (optional) Code Text Ursachen Korrekturmaßnahmen Eine 62-stellige Diese Meldung dient SYSTEM NAME Zeichenkette, die im ausschließlich zur System-Setup-Programm Information. definiert werden kann. Sie können die System- Der SYSTEMNAME wird ID und den Namen im unter den folgenden System-Setup-Programm Bedingungen angezeigt: ändern.
Seite 29 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Speicher hat den zulässigen Trennen Sie das System E1116 Memory Temperaturbereich für 10 Sekunden von der disabled, temp überschritten und wurde Stromversorgung und above range. deaktiviert, um die starten Sie das System Power cycle Komponenten vor neu.
Seite 30 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Der Spannungsregler für Setzen Sie den Prozessor E1229 CPU # VCORE den angegebenen Prozessor neu ein. Siehe Regulator VCORE ist ausgefallen. „Fehlerbehebung beim failure. Prozessor“ auf Seite 182. Reseat CPU. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 31 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Einer der eingebauten Trennen Sie das System E122E On-board Spannungsregler ist für 10 Sekunden von der regulator ausgefallen. Stromversorgung und failed. Call starten Sie das System support. neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 32 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Der angegebene Prozessor Stellen Sie sicher, dass E1414 CPU # temp befindet sich außerhalb der Prozessorkühlkörper exceeding des zulässigen ordnungsgemäß range. Check Temperaturbereichs. installiert ist. Siehe CPU heatsink. „Fehlerbehebung beim Prozessor“ auf Seite 182 und „Fehlerbehebung bei der Systemkühlung“...
Seite 33 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Trennen Sie das System E1420 CPU Bus parity Prozessor-Busparitätsfehler für 10 Sekunden von der error. Power gemeldet. Stromversorgung und cycle AC. starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 34 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das angegebene Netzteil Überprüfen Sie die E161C Power Supply # ist an das System Netzstromquelle für das (### W) lost angeschlossen, erhält jedoch angegebene Netzteil. AC power. keinen Wechselstrom mehr. Wenn das Problem Check PSU weiterhin besteht, lesen cables.
Seite 35 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Überprüfen Sie das E1710 I/O channel E/A-Kanalprüffehler SEL auf weitere check error. gemeldet. Informationen und Review & clear löschen Sie dann das SEL. SEL. Trennen Sie das System für 10 Sekunden von der Stromversorgung und starten Sie das...
Seite 36 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Entfernen Sie die PCIe- E1712 PCI system PCI-Systemfehler bei einer Erweiterungskarten und error on Bus Komponente im PCI- setzen Sie sie neu ein. ## Device ## Konfigurationsraum bei Bus Wenn das Problem Function ## Nr.
Seite 37 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das Upgrade des optionalen Siehe „Wie Sie Hilfe E1920 iDRAC6 Upgrade iDRAC6 ist fehlgeschlagen. bekommen“ auf Failed. Seite 193. SAS-Kabel A ist nicht Befestigen Sie das Kabel. E1A14 SAS cable A vorhanden oder fehlerhaft.
Seite 38 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Im System wurde kein Installieren Sie Speicher E2010 Memory not Speicher erkannt. oder setzen Sie die detected. Speichermodule neu ein. Inspect DIMMs. Siehe „Fehlerbehebung beim Systemspeicher“ auf Seite 175. Speicher wurde erkannt, Siehe „Fehlerbehebung E2011 Memory lässt sich jedoch nicht...
Seite 39 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen DMA-Controllerfehler. Trennen Sie das System E2015 DMA Controller für 10 Sekunden von der failure. Power Stromversorgung und cycle AC. starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 40 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Fehler beim Trennen Sie das System E2018 Programmable programmierbaren für 10 Sekunden von der Timer error. Intervallzeitgeber. Stromversorgung und Power cycle starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 41 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Fehler des Trennen Sie E201B Keyboard Tastaturcontrollers. 10 Sekunden lang die Controller Wechselstromverbindun error. Power g und starten Sie das cycle AC. System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 42 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen BIOS-POST-Speicher- Siehe „Fehlerbehebung E201E POST memory überprüfungsfehler. beim Systemspeicher“ test failure. auf Seite 175. Check DIMMs. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 193. Prozessor- Auf dem Bildschirm E2020 CPU Konfigurationsfehler.
Seite 43 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat die Trennen Sie das System E2111 SBE log Protokollierung von für 10 Sekunden von der disabled Speicher-Einfachbitfehlern Stromversorgung und on DIMM ##. (SBE) deaktiviert und setzt starten Sie das System Reseat DIMM.
Seite 44 Drosselung kann der installieren Sie Netzteile and system Startvorgang jedoch mit höherer Leistung configuration. ausgeführt werden. und starten Sie das System neu. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...
Seite 45: Beheben Von Problemen, Die Durch Lcd-Statusmeldungen Beschrieben Werden (Optional)
Beheben von Problemen, die durch LCD-Statusmeldungen beschrieben werden (optional) Die Codes und Texte auf dem LCD-Display beschreiben einen Fehlerzustand oftmals sehr präzise, so dass er einfach behoben werden kann. Wenn z. B. der Code E1418 angezeigt wird, ist in Sockel 1 kein CPU_1_Presence Mikroprozessor installiert.
Seite 46: Systemmeldungen
Durch alle diese Maßnahmen werden die Fehlermeldungen gelöscht und die Statusanzeigen und die Farben des LCD-Displays zeigen wieder den normalen Zustand an. Unter folgenden Bedingungen werden die Meldungen wieder angezeigt: • Der Sensor kehrt wieder in den normalen Zustand zurück, erkennt jedoch wieder einen Fehlerzustand und es erscheint ein neuer Eintrag im Systemereignisprotokoll.
Seite 47 Tabelle 1-3. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Der optionale iDRAC6 Warten Sie, bis das System Alert! iDRAC6 not reagiert nicht auf BIOS- neu gestartet wurde. responding. Kommunikation, entweder Rebooting. weil er nicht korrekt funktioniert oder die Initialisierung nicht abgeschlossen ist. Das System wird neu gestartet.
Seite 48 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Ein Fehler hat zum Überprüfen Sie weitere Alert! System Systemneustart geführt. Systemmeldungen, um fatal error mögliche andere Ursachen during previous zu erkennen. boot. System befindet sich im Starten Sie das System neu, BIOS Herstellermodus.
Seite 49 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Prozessortaktrate kann Falls dies keine gewollte CPU set to absichtlich niedriger Einstellung ist, minimum eingestellt werden, um überprüfen Sie andere frequency. Energie zu sparen. Systemmeldungen auf mögliche Ursachen. Das System konnte nicht Stellen Sie sicher, dass Current boot mode gestartet werden, da UEFI...
Seite 50 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Eine unzulässige Führen Sie das System- Invalid Systemkonfiguration hat zu Setup-Programm aus und configuration einem Systemhalt geführt. überprüfen Sie die information - Einstellungen. Siehe please run SETUP „Verwenden des System- program. Setup-Programms und des UEFI-Boot-Managers“...
Seite 51 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Stellen Sie sicher, dass die Maximum rank Speicherkonfiguration Speichermodule in einer count exceeded. erkannt. Das System gültigen Konfiguration The following funktioniert, aber das installiert sind. Siehe DIMM has been disabled: x angegebene Speichermodul „Richtlinien zur Installation ist deaktiviert.
Seite 52 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhaftes Subsystem für Verwenden Sie einen No boot device optisches Laufwerk, defekte startfähigen USB-Stick, available. Festplatte oder fehlerhaftes optisches Laufwerk oder Festplattensubsystem, oder Festplattenlaufwerk. Wenn kein startfähiger USB-Stick das Problem weiterhin installiert. besteht, finden Sie weitere Informationen unter „Fehlerbehebung bei einem optischen Laufwerk“...
Seite 53 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Falsche Überprüfen Sie die No boot sector on Konfigurationseinstellungen Konfigurationseinstellungen hard drive. im System-Setup-Programm des Festplattenlaufwerks im oder kein Betriebssystem auf System-Setup-Programm. der Festplatte. Siehe „Verwenden des System-Setup-Programms und des UEFI-Boot- Managers“ auf Seite 65. Installieren Sie gegebenenfalls das Betriebssystem auf der...
Seite 54 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehler bei der Initialisierung Setzen Sie den Plug & Play des PCIe-Geräts; fehlerhafte NVRAM_CLR-Jumper auf Configuration Systemplatine. die Position zum Löschen Error. (Kontaktstifte 1 und 3) und starten Sie das System. Die Position des Jumpers ist in Abbildung 6-1 dargestellt.
Seite 55 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem kann Ersetzen Sie das optische Read fault. vom Festplattenlaufwerk, Medium, das USB-Medium Requested sector dem optischen Laufwerk oder das USB-Gerät. Stellen not found. oder dem USB-Gerät nicht Sie sicher, dass USB-Kabel, lesen, das System konnte SAS/SATA- einen bestimmten Sektor auf...
Seite 56 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Allgemeiner Systemfehler. Siehe „Wie Sie Hilfe Shutdown bekommen“ auf Seite 193. failure. Es wurde Speicher Falls Speicher hinzugefügt The amount of hinzugefügt, entfernt oder bzw. entfernt wurde, dient system memory ein Speichermodul ist diese Meldung nur zur has changed.
Seite 57 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Stellen Sie sicher, dass die The following Speicherkonfiguration Speichermodule in einer DIMMs should erkannt. Die angegebenen gültigen Konfiguration match Speichermodule stimmen in installiert sind. Siehe geometry: x,x,... Größe, Anzahl der Ranks „Richtlinien zur Installation oder Anzahl der Daten-Lanes von Speichermodulen“...
Seite 58 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Einstellungen für Time Überprüfen Sie die Uhrzeit- Time-of-day not oder Date sind falsch; und Datumseinstellungen. set - please run fehlerhafte Systembatterie. Siehe „Verwenden des SETUP program. System-Setup-Programms und des UEFI-Boot- Managers“ auf Seite 65. Besteht das Problem weiterhin, ersetzen Sie die Systembatterie.
Seite 59 Unified Server SPI-Flash-Speicher des BMC Configurator. ist möglicherweise beschädigt. Stellen Sie den Flash- Speicher mit der neuesten Version von support.dell.com wieder her. Wie Sie einen Austausch des Flash-Speichers durchführen, erfahren Sie im Benutzerhandbuch zum iDRAC6. Nicht ordnungsgemäß Setzen Sie die...
Seite 60 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Stellen Sie sicher, dass die Unsupported DIMM Speicherkonfiguration Speichermodule in einer detected. The erkannt. Das System gültigen Konfiguration following DIMM funktioniert, aber das installiert sind. Siehe has been disabled: x angegebene Speichermodul „Richtlinien zur Installation ist deaktiviert.
Seite 61 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Microcode-Update Aktualisieren Sie die BIOS- Warning! No micro fehlgeschlagen. Firmware. Siehe „Wie Sie code update Hilfe bekommen“ auf loaded for processor n. Seite 193. Die Systemkonfiguration aus Falls für Systemkompo- Warning! Power Prozessor, Speichermodulen nenten gerade ein Upgrade required exceeds und Erweiterungskarten wird...
Seite 62 Stick“ auf Seite 177, „Fehlerbehebung bei einem optischen Laufwerk“ auf Seite 178 und „Fehlerbehebung bei einem Festplattenlaufwerk“ auf Seite 180. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...
Seite 63: Warnmeldungen
Systemdiagnose“ auf Seite 184. Alarmmeldungen Die Systemverwaltungssoftware erzeugt Alarmmeldungen für das System. Alarmmeldungen bestehen aus Informations-, Status-, Warn- und Fehlermeldungen zu Laufwerks-, Temperatur-, Lüfter- und Stromversorgungsbedingungen. Weitere Information finden Sie in der Dokumentation zur Systemverwaltungssoftware unter support.dell.com/manuals. Wissenswertes zum System...
Seite 64 Wissenswertes zum System...
Seite 65: Verwenden Des System-Setup-Programms Und Des Uefi-Boot-Managers
Verwenden des System-Setup- Programms und des UEFI-Boot- Managers Das System-Setup-Programm ist das BIOS-Programm, mit dem Sie die Systemhardware verwalten und Optionen auf BIOS-Ebene festlegen können. Mit dem System-Setup-Programm können Sie folgende Vorgänge durchführen: • Ändern von NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware •...
Seite 66: Aufrufen Des System-Setup-Programms
Sie wählen den Startmodus im Feld Boot Mode des Bildschirms Boot Settings (Starteinstellungen) im System-Setup-Programm aus. Nachdem Sie den Startmodus festgelegt haben, startet das System im gewählten Startmodus, und Sie fahren in diesem Modus mit der Installation des Betriebssystems fort. Danach müssen Sie das System im gleichen Startmodus (BIOS oder UEFI) starten, um auf das installierte Betriebssystem zuzugreifen.
Seite 67: Reaktion Auf Fehlermeldungen
Reaktion auf Fehlermeldungen Notieren Sie Fehlermeldungen, die während des Systemstarts angezeigt werden. In „Systemmeldungen“ auf Seite 46 finden Sie eine Beschreibung der Meldung und Vorschläge zur Fehlerbehebung. ANMERKUNG: Es ist normal, wenn nach dem Installieren einer Speichererweiterung beim ersten Starten des Systems eine entsprechende Meldung angezeigt wird.
Seite 68: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms Hauptbildschirm ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab. ANMERKUNG: Die Standardeinstellungen des System-Setup-Programms sind in den folgenden Abschnitten gegebenenfalls bei den jeweiligen Optionen angegeben. Verwenden des System-Setup-Programms und des UEFI-Boot-Managers...
Seite 69 Option Beschreibung System Time Uhrzeiteinstellung der internen Systemuhr. System Date Datumseinstellung des internen Kalenders. Memory Settings Zeigt Informationen zum installierten Arbeitsspeicher an. Siehe „Bildschirm „Memory Settings“ (Speichereinstellungen)“ auf Seite 71. Processor Settings Zeigt Informationen zu den Prozessoren an (Taktrate, Cache-Größe usw.) Siehe „Bildschirm „Processor Settings“...
Seite 70 Option Beschreibung Power Management Ermöglicht das Festlegen von vorkonfigurierten oder individuell angepassten Energieverbrauchseinstellungen für Prozessor, Lüfter und Speichermodule. Siehe „Bildschirm „Power Management“ (Energieverwaltung)“ auf Seite 76. System Security Zeigt den Bildschirm zur Konfiguration der System- und Setup-Kennwortfunktionen an. Siehe „Bildschirm „System Security“...
Seite 71: Bildschirm „Memory Settings" (Speichereinstellungen)
Bildschirm „Memory Settings“ (Speichereinstellungen) Option Beschreibung System Memory Size Zeigt die Größe des Systemspeichers an. System Memory Type Zeigt den Typ des Systemspeichers an. System Memory Speed Zeigt die Systemspeichertaktrate an. Video Memory Zeigt die Größe des Grafikspeichers an. System Memory Testing Legt fest, ob Systemspeichertests beim Start ausgeführt (Standardeinstellung werden.
Seite 72: Bildschirm „Sata Settings" (Sata-Einstellungen)
Option Beschreibung Turbo Mode Falls der Prozessor Turbo Boost-Technologie unterstützt, (Standardeinstellung wird hiermit der Turbo Mode aktiviert oder deaktiviert. Enabled) C States Bei der Einstellung Enabled kann der Prozessor in allen (Standardeinstellung verfügbaren Leistungszuständen betrieben werden. Enabled) Processor X ID Zeigt für jeden Prozessor die Produktreihe, das Modell, die Level-2- und Level-3-Cachegrößen sowie die Anzahl der Prozessorkerne an.
Seite 73: Bildschirm „Boot Settings" (Starteinstellungen)
Bildschirm „Boot Settings“ (Starteinstellungen) Option Beschreibung VORSICHTSHINWEIS: Boot Mode Das Ändern des Startmodus (Standardeinstellung kann dazu führen, dass das System nicht mehr BIOS) startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. Wenn das Betriebssystem die UEFI-Schnittstelle (Unified Extensible Firmware Interface) unterstützt, können Sie diese Option auf UEFI setzen.
Seite 74: Bildschirm „Integrated Devices" (Integrierte Geräte)
Bildschirm „Integrated Devices“ (Integrierte Geräte) Option Beschreibung User Accessible USB Ports Aktiviert oder deaktiviert die benutzerzugänglichen USB- (Standardeinstellung All Anschlüsse des Systems. Die Optionen sind All Ports On, Ports On) Only Back Ports On und All Ports Off. Internal USB Port Aktiviert oder deaktiviert den internen USB-Port des (Standardeinstellung On) Systems.
Seite 75: Bildschirm „Pci Irq Assignments" (Pci-Irq-Zuweisungen)
Bildschirm „PCI IRQ Assignments“ (PCI-IRQ-Zuweisungen) Option Beschreibung <PCIe-Gerät> Wählen Sie mit den Tasten <+> und <-> einen IRQ für ein bestimmtes Gerät aus, oder wählen Sie Default, damit das BIOS einen IRQ-Wert beim Systemstart festlegt. Bildschirm „Serial Communication“ Option Beschreibung Serial Communication Legt fest, ob serielle Datengeräte (Serial Device 1 (Standardeinstellung On...
Seite 76: Bildschirm „Power Management" (Energieverwaltung)
Option Beschreibung Remote Terminal Type Legt den Terminaltyp der Remote-Konsole fest, (Standardeinstellung entweder VT100/VT220 oder ANSI. VT 100/VT 220) Redirection After Boot Aktiviert oder deaktiviert die BIOS- (Standardeinstellung Konsolenumleitung nach dem Start des Enabled) Betriebssystems. Bildschirm „Power Management“ (Energieverwaltung) Option Beschreibung Power Management Optionen sind OS Control, Active Power Controller,...
Seite 77: Bildschirm „System Security" (Systemsicherheit)
Option Beschreibung Fan Power and Die verfügbaren Optionen sind: Maximum Performance Performance oder Minimum Power. Management Memory Power Die Optionen sind Maximum Performance, eine and Performance festgelegte Frequenz oder Minimum Power. Management Bildschirm „System Security“ (Systemsicherheit) Option Beschreibung System Password Zeigt den aktuellen Status der Kennwortsicherheits- funktion an und ermöglicht die Zuweisung und Überprüfung eines neuen Systemkennworts.
Seite 78 Option Beschreibung TPM Activation Bei der Einstellung Activate ist das TPM mit (Standardeinstellung Standardeinstellungen aktiviert. Bei der Einstellung No Change) Deactivate ist das TPM deaktiviert. Im Zustand No Change wird keine Aktion veranlasst. Der Betriebszustand des TPM verbleibt unverändert (alle Benutzereinstellungen für das TPM bleiben erhalten).
Seite 79: Bildschirm „Exit" (Beenden)
Option Beschreibung AC Power Recovery Bestimmt, wie das System reagiert, wenn die (Standardeinstellung Last) Stromversorgung wiederhergestellt wird. Bei der Einstellung Last kehrt das System in den letzten vor dem Stromausfall vorhandenen Netzstromzustand zurück. On schaltet das System ein, sobald die Stromversorgung wiederhergestellt ist.
Seite 80: Aufrufen Des Uefi-Boot-Managers
Aufrufen des UEFI-Boot-Managers ANMERKUNG: Damit ein Betriebssystem im UEFI-Modus installiert werden kann, ® ® muss es 64-Bit UEFI-kompatibel sein (zum Beispiel Microsoft Windows Server 2008 x64). DOS und 32-Bit-Betriebssysteme lassen sich nur im BIOS-Boot-Modus installieren. ANMERKUNG: Der Startmodus muss im System-Setup-Programm auf UEFI gesetzt sein, um den UEFI-Boot-Manager aufrufen zu können.
Seite 81: Bildschirm „Uefi Boot Manager
Bildschirm „UEFI Boot Manager“ Option Beschreibung Continue Das System versucht von den Geräten in der Startreihenfolge zu starten, beginnend mit dem ersten Eintrag. Wenn der Startvorgang fehlschlägt, setzt das Gerät den Vorgang mit dem nächsten Gerät in der Startreihenfolge fort, bis ein Startvorgang erfolgreich ist oder keine weiteren Startoptionen vorhanden sind.
Seite 82: Bildschirm „System Utilities
Bildschirm „System Utilities“ Option Beschreibung System Setup Ruft das System-Setup-Programm auf, ohne einen Neustart auszuführen. System Services Startet das System neu und ruft den Unified Server Configurator auf, der die Ausführung von Programmen wie der Systemdiagnose ermöglicht. BIOS Boot Manager Ruft die Liste der Startoptionen auf BIOS-Ebene auf, ohne einen Neustart auszuführen.
Seite 83: Verwenden Des Systemkennworts
Verwenden des Systemkennworts Wenn ein Systemkennwort zugewiesen wurde, wird der Benutzer nach dem Systemstart zur Eingabe des Kennworts aufgefordert. Nur mit Kenntnis des richtigen Kennworts ist der Zugriff auf das System in vollem Umfang möglich. Zuweisen eines Systemkennworts Bevor Sie ein Systemkennwort zuweisen, muss das System-Setup-Programm aufgerufen und die Option System Password aktiviert werden.
Seite 84 4 Drücken Sie die <Eingabetaste>. 5 Um das Kennwort zu bestätigen, geben Sie dieses erneut ein und drücken Sie die Eingabetaste. System Password hat jetzt die Einstellung Enabled. Sie können nun das System-Setup-Programm beenden und das System einsetzen. 6 Starten Sie entweder das System neu, um den Kennwortschutz wirksam werden zu lassen, oder setzen Sie Ihre Arbeit fort.
Seite 85: Verwenden Des Setup-Kennworts
Auch nach dem Herunterfahren und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. ANMERKUNG: Die Option Password Status kann in Verbindung mit den Optionen System Password und Setup Password eingesetzt werden, um das System vor unerlaubtem Zugriff zu schützen Löschen oder Ändern eines bestehenden Systemkennworts 1 Rufen Sie das System-Setup-Programm auf und wählen Sie System...
Seite 86 Wenn Sie das Kennwort bestätigen, wird die Option Setup Password auf Enabled gesetzt. Beim nächsten Aufruf des System-Setup-Programms fordert Sie das System zur Eingabe des Setup-Kennworts auf. Eine Änderung der Option Setup Password wird sofort wirksam (das System muss nicht neu gestartet werden). Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password auf Enabled gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die meisten Optionen des...
Seite 87: Integrierte Systemverwaltung
Nähere Informationen über das Einrichten des Unified Server Configurator, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie im Benutzerhandbuch zum Unified Server Configurator auf der Dell Support-Website unter support.dell.com/manuals. Verwenden des System-Setup-Programms und des UEFI-Boot-Managers...
Seite 88: Baseboard-Management-Controller-Konfiguration
Baseboard-Management-Controller- Konfiguration Mit dem BMC können Systeme per Fernzugriff konfiguriert, überwacht und wiederhergestellt werden. Der BMC verfügt über folgende Funktionen: • Aktiviert Fehlerprotokollierung und SNMP-Warnungen • Ermöglicht den Zugriff auf das Systemereignisprotokoll und den Sensorstatus • Ermöglicht die Steuerung von Systemfunktionen einschließlich Ein- und Ausschalten •...
Seite 89: Idrac-Konfigurationsprogramm
iDRAC-Konfigurationsprogramm Das iDRAC-Konfigurationsdienstprogramm ist eine Vorstart- Konfigurationsumgebung, die es ermöglicht, Parameter für den iDRAC6 und den verwalteten Server anzuzeigen und einzustellen. Das iDRAC-Konfigurationsprogramm stellt die folgenden Funktionen bereit: • Aktiviert Fehlerprotokollierung und SNMP-Warnungen • Ermöglicht den Zugriff auf das Systemereignisprotokoll und den Sensorstatus •...
Seite 90: Aufrufen Des Idrac-Konfigurationsprogramms
Aufrufen des iDRAC-Konfigurationsprogramms 1 Schalten Sie das System ein oder starten Sie es neu. 2 Drücken Sie <Strg><E>, wenn Sie während des POST dazu aufgefordert werden. Wenn das Betriebssystem zu laden beginnt, bevor Sie <Strg><E> gedrückt haben, lassen Sie das System vollständig hochfahren. Starten Sie dann das System neu und versuchen Sie es erneut.
Seite 91: Installieren Von Systemkomponenten
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 92 Abbildung 3-1. Das Innere des Systems Kühlgehäuse Netzteilschächte (2) Erweiterungskarten-Riser (2) Kühlkörper/Prozessor Speichermodule (6) Optisches Laufwerk Bedienfeldplatine Anzeigemodul Festplattenlaufwerke (4) Systemkühlungslüfter (5) Netzteilgehäuse Installieren von Systemkomponenten...
Seite 93: Frontverkleidung (Optional)
Frontverkleidung (optional) 1 Entriegeln Sie das Systemschloss am linken Rand der Frontverkleidung. 2 Heben Sie die Sperrklinke neben dem Schloss an. 3 Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg. 4 Lösen Sie die rechte Seite der Frontverkleidung aus dem Haken und nehmen Sie die Frontverkleidung vom System ab.
Seite 94: Öffnen Und Schließen Des Systems
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 95: Schließen Des Systems
Abbildung 3-3. Öffnen und Schließen des Systems Verriegelung Vertiefung Schließen des Systems 1 Positionieren Sie die Abdeckung auf dem Gehäuse und versetzen Sie sie leicht zur Systemrückseite, damit die beiden Stifte an der hinteren Kante der Abdeckung über die entsprechenden Aussparungen an der hinteren Kante des Gehäuses greifen.
Seite 96: Optisches Laufwerk (Optional)
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 97 Abbildung 3-4. Optisches Laufwerk entfernen und installieren Datenkabel Stromversorgungskabel Optisches Laufwerk Sperrklinke Metallstege (2) Kerben (2) Metallsteg mit Haken (2) Installieren von Systemkomponenten...
Seite 98: Installation Eines Optischen Laufwerks
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 99: Festplattenlaufwerke
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 100: Installation Eines Laufwerksplatzhalters
Abbildung 3-5. Festplattenplatzhalter entfernen oder installieren Festplattenplatzhalter Sperrklinke Installation eines Laufwerksplatzhalters Richten Sie den Festplattenplatzhalter mit dem Laufwerkschacht aus und führen Sie den Platzhalter in den Laufwerkschacht ein, bis der Entriegelungshebel einrastet. Siehe Abbildung 3-5. Entfernen eines Festplattenträgers VORSICHTSHINWEIS: Stellen Sie sicher, dass das Betriebssystem Hot-Swap- Laufwerkinstallation unterstützt.
Seite 101 Wenn das Festplattenlaufwerk online war, blinkt die grüne Aktivitäts- /Fehleranzeige, während das Festplattenlaufwerk heruntergefahren wird. Wenn beide Anzeigen des Festplattenlaufwerks erloschen sind, ist das Festplattenlaufwerk zum Ausbau bereit. Siehe Abbildung 1-3. 3 Drücken Sie die Freigabetaste und öffnen Sie den Freigabegriff des Festplattenlaufwerkträgers, um den Laufwerkträger freizugeben.
Seite 102: Installieren Eines Laufwerkträgers
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 103 Entfernen Sie die Schrauben von den Führungsschienen am Laufwerkträger und trennen Sie die Festplatte vom Träger. Siehe Abbildung 3-7. Abbildung 3-7. Festplatte installieren und entfernen Schrauben (4) Festplattenlaufwerk SAS/SATA-Schraubloch Festplattenträger Installieren von Systemkomponenten...
Seite 104: Installieren Einer Festplatte Im Laufwerkträger
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 105 Abbildung 3-8. Verkabeltes Festplattenlaufwerk entfernen und installieren Festplattenlaufwerk Stromversorgungs-/Datenkabel Griff Laufwerkhalterung ANMERKUNG: Wenn Sie das Festplattenlaufwerk nicht ersetzen, entfernen Sie es aus der Laufwerkhalterung (siehe „Festplatte aus einer Laufwerkhalterung entfernen“ auf Seite 107) und setzen Sie die leere Laufwerkhaltung dann wieder in den Schacht ein.
Seite 106: Einsetzen Eines Verkabelten Festplattenlaufwerks
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 107: Festplatte Aus Einer Laufwerkhalterung Entfernen
Entfernen Sie die Schrauben von den Führungsschienen an der Laufwerkhalterung und trennen Sie die Festplatte von der Halterung. Siehe Abbildung 3-9. Abbildung 3-9. Festplatte aus/in einem Festplattenhalter entfernen und installieren Schrauben (4)* Festplattenlaufwerk SAS/SATA-Schraublöcher (4) Laufwerkhalterung *Bei Dell bestellte Festplatten werden mit Schrauben geliefert. Installieren von Systemkomponenten...
Seite 108: Installation Einer Festplatte In Einer Laufwerkhalterung
Installation einer Festplatte in einer Laufwerkhalterung 1 Führen Sie die Festplatte in die Laufwerkhalterung ein, wobei sich das Anschlussende des Laufwerks hinten befindet. Siehe Abbildung 3-9. 2 Richten Sie die Schraublöcher in der Festplatte mit den hinteren Löchern am Laufwerkhalter aus. Bei korrekter Ausrichtung schließt die Rückseite der Festplatte mit der Rückseite der Laufwerkhalterung ab.
Seite 109 Tabelle 3-1. Installationspriorität der Erweiterungskarten Kartenpriorität Beschreibung der Karte Steckplatzpriorität Maximal zulässig PERC S300 Modular SAS 6/iR Modular PERC H700-Adapter PERC H200 Adapter PERC H800 512 MB Adapter SAS-HBA mit 6 Gbit/s SAS 5/E-Adapter QLE2562 FC8 Dual Channel HBA LPe12002 FC8 Dual Channel HBA QLE2560 FC8 Single Channel HBA 1,2 LPe12000 FC8 Single Channel HBA 1,2 ®...
Seite 110: Installieren Einer Erweiterungskarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 111 Abbildung 3-10. Erweiterungskarte installieren und entfernen Erweiterungskartenverriegelung Erweiterungskarte Abdeckblech Erweiterungskarten-Riser 8 Schließen Sie gegebenenfalls notwendige Kabel an der Erweiterungskarte an. 9 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 10 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 112: Entfernen Von Erweiterungskarten
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 113: Erweiterungskarten-Riser
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 114 Abbildung 3-11. Erweiterungskarten-Riser installieren und entfernen Erweiterungskarten-Riser (2) Erweiterungskartensteckplatz Sockel für Erweiterungskarten-Riser (2) Riser-Führungsstifte (2) Riser-Führungen (2) Installieren von Systemkomponenten...
Seite 115: Installieren Eines Erweiterungskarten-Risers
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 116 Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 117 Abbildung 3-12. USB-Speicherstick entfernen und installieren USB-Speicherstick Anschluss für USB-Speicherstick Installieren von Systemkomponenten...
Seite 118: Kühlgehäuse
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 119: Installieren Des Kühlgehäuses
Abbildung 3-13. Kühlgehäuse installieren und entfernen Luftstromverkleidung für Kühlgehäuse der Systemplatine Leistungsverteilungsplatine Vorsprünge (2) Nummer des Lüfterschachts Installieren des Kühlgehäuses 1 Richten Sie das Kühlgehäuse mit den nummerierten Lüfterschächten als Orientierungshilfe aus. 2 Richten Sie die Stützen des Kühlgehäuses mit den Öffnungen in der Systemplatine aus.
Seite 120: Integrierte Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 121 Abbildung 3-14. Integrierte Speichercontrollerkarte entfernen und installieren Anschluss für integrierte Integrierte Speichercontrollerkarte Speichercontrollerkarte Freigabegriff Führungen (2) Installieren von Systemkomponenten...
Seite 122: Installieren Der Integrierten Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 123: Systemspeicher
Systemspeicher Das System unterstützt ungepufferte DDR3-ECC-DIMMs (UDIMMs) und registrierte ECC-DIMMs (RDIMMs). Die DIMM-Taktrate kann 1066 oder 1333 MHz betragen. Das System enthält sechs Speichersockel, die in zwei DDR3-Kanälen organisiert sind. Die Auswurfhebel am jeweils ersten Sockel eines Kanals sind weiß. Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien.
Seite 124 Tabelle 3-2. Beispielhafte UDIMM-Speicherkonfigurationen Speichersockel Speichermodulgröße Physischer Speicher (GB) 1 GB 2 GB 4 GB Tabelle 3-3. Beispiele für RDIMM-Speicherkonfigurationen Speichersockel Speichermodulgröße Physischer Speicher (GB) 1 GB 2 GB Installieren von Systemkomponenten...
Seite 125: Installieren Von Speichermodulen
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 126 Abbildung 3-15. Speichermodul installieren und entfernen Speichermodul Auswurfhebel (2) Passung 7 Richten Sie den Stecker des Speichermoduls an den Abgleichmarkierungen des Speichermodulsockels aus und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.
Seite 127: Entfernen Von Speichermodulen
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 128: Lüfter
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 129 1 Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 94. 3 Entfernen Sie das Kühlgehäuse bzw. die Luftstromverkleidung für die Leistungsverteilungsplatine. Siehe „Kühlgehäuse“ auf Seite 118. 4 Trennen Sie das Stromversorgungskabel des Lüfters von der Systemplatine.
Seite 130: Installieren Eines Lüfters
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 131 5 Richten Sie die vordere Kartenkante mit dem Anschluss auf der Systemplatine aus. Die Position des Anschlusses können Sie entnehmen. Abbildung 6-1 6 Drücken Sie die Karte nach unten, bis sie vollständig eingesetzt ist. Siehe Abbildung 3-17. Wenn die Vorderseite der Karte vollständig eingesetzt ist, rastet der Halterungssteg aus Kunststoff über dem Kartenrand ein.
Seite 132: Entfernen Einer Idrac6 Express-Karte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 133: Idrac6-Enterprise-Karte (Optional)
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 134 Abbildung 3-18. iDRAC6 Enterprise-Karte installieren oder entfernen VFlash SD-Karte VFlash-Mediensteckplatz Anschluss für iDRAC6 Enterprise- Halterungsstege (2) Karte iDRAC6 Enterprise-Karte 7 Installieren Sie gegebenenfalls die Erweiterungskarte. Siehe „Installieren einer Erweiterungskarte“ auf Seite 110. 8 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 9 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 135: Entfernen Einer Idrac6 Enterprise-Karte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 136: Vflash-Medium (Optional)
11 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 12 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. VFlash-Medium (optional) Die VFlash-Medienkarte ist eine SD-Karte (Secure Digital), die an der optionalen iDRAC6-Enterprise-Karte in der hinteren Ecke des Systems eingesetzt wird.
Seite 137: Prozessor
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 138 9 Drücken Sie mit dem Daumen fest auf den Freigabehebel des Prozessorsockels und lösen Sie den Hebel aus der geschlossenen Position. 10 Schwenken Sie den Freigabehebel um 90 Grad nach oben, bis der Prozessor vom Sockel gelöst ist. Siehe Abbildung 3-20. Abbildung 3-19.
Seite 139 VORSICHTSHINWEIS: Achten Sie darauf, keine Kontaktstifte am ZIF-Sockel zu verbiegen, wenn Sie den Prozessor entfernen. Durch ein Verbiegen der Kontaktstifte kann die Systemplatine dauerhaft beschädigt werden. Abbildung 3-20. Prozessor installieren und entfernen Prozessor Kerbe im Prozessor Sockelpassung ZIF-Sockel Prozessorabdeckung Freigabehebel des Sockels Installieren von Systemkomponenten...
Seite 140: Installieren Eines Prozessors
Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise. 1 Laden und installieren Sie vor einem Prozessor-Upgrade die aktuelle Version des System-BIOS von support.dell.com. Befolgen Sie die in der heruntergeladenen Datei enthaltenen Anweisungen, um das Update auf dem System zu installieren.
Seite 141 7 Entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 8 Öffnen Sie die im Prozessor-Kit enthaltene Portion Wärmeleitpaste und tragen Sie die Wärmeleitpaste gleichmäßig in der Mitte der Oberseite des neuen Prozessors auf. VORSICHTSHINWEIS: Das Auftragen von zu viel Wärmeleitpaste kann dazu führen, dass Paste mit der Prozessorabdeckung in Kontakt kommt und den Prozessorsockel verunreinigt.
Seite 142: Netzteile
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 143 Abbildung 3-21. Redundantes Netzteil entfernen und installieren Netzteil Sperrklinke Netzteilgriff Installieren von Systemkomponenten...
Seite 144: Installieren Eines Redundanten Netzteils
Installieren eines redundanten Netzteils 1 Stellen Sie sicher, dass beide Netzteile vom gleichen Typ sind und die gleiche maximale Ausgangsleistung haben. ANMERKUNG: Die maximale Leistungsabgabe (in Watt) ist auf dem Netzteiletikett angegeben. 2 Entfernen Sie gegebenenfalls den Netzteilplatzhalter. Siehe „Entfernen des Netzteilplatzhalters“...
Seite 145: Installation Des Netzteilplatzhalters
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 146 Abbildung 3-22. Nicht-redundantes Netzteil entfernen und installieren Netzteil Schraube 8-poliges Netzkabel 24-poliges Netzkabel SATA-Stromversorgungskabel Installieren von Systemkomponenten...
Seite 147: Installieren Eines Nicht-Redundanten Netzteils
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 148 Abbildung 3-23. Systembatterie austauschen Positive Seite des Batteriesockels Negative Seite des Batteriesockels Systembatterie 3 Lokalisieren Sie den Batteriesockel. Siehe Abbildung 6-1. VORSICHTSHINWEIS: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest unterstützen, wenn Sie eine Batterie installieren oder entfernen.
Seite 149: Bedienfeldbaugruppe
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 150 4 Trennen Sie das Bedienfeldkabel auf der Rückseite der Bedienfeldplatine. Siehe Abbildung 3-24. VORSICHTSHINWEIS: Ziehen Sie nicht am Kabel, um den Stecker zu lösen. Das Kabel kann sonst beschädigt werden. Drücken Sie auf die Sperrklinken aus Metall an den Enden des Kabelsteckers.
Seite 151 Abbildung 3-24. Bedienfeldbaugruppe (optional) entfernen oder installieren Anzeigemodulkabel Bedienfeldplatine Datenkabel der Bedienfeldplatine Interner USB-Anschluss Befestigungsschrauben Stromversorgungskabel Schraube auf Frontverkleidung (2) LCD-Displaymodul Installieren von Systemkomponenten...
Seite 152: Installieren Der Bedienfeldplatine Und Des Bedienfelddisplaymoduls
Installieren der Bedienfeldplatine und des Bedienfelddisplaymoduls Wenn Sie das LED-Bedienfeld einsetzen, fahren Sie mit Schritt 3 fort. Setzen Sie das Displaymodul in die Aussparung im Gehäuse ein und befestigen Sie sie mit den zwei Schrauben. 1 Befestigen Sie das Ersatzbauteil an der Vorderseite des Displaymoduls. 2 Richten Sie die Aussparung in der Bedienfeldplatine mit dem Steg am Systemgehäuse aus und befestigen Sie die Platine mit den beiden Schrauben.
Seite 153: Sas-Rückwandplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 154 Abbildung 3-25. SAS-Rückwandplatine entfernen und installieren Sperrklinken der Rückwandplatine (2) Stromversorgungskabel der SAS-Rückwandplatine SAS-A-Kabel SAS-Rückwandplatine SAS-B-Kabel Installieren von Systemkomponenten...
Seite 155: Installieren Der Sas-Rückwandplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 156: Stromverteilerplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 157 Abbildung 3-26. Stromverteilerplatine Schrauben (2) Netzteilkabel (2) Stromverteilerplatine Stege (2) Lüftermodulanschlüsse (2) Lüftermodulstromkabel (2) Installieren von Systemkomponenten...
Seite 158: Installieren Der Stromverteilerplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 159: Systemplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 160 6 Entfernen Sie die Systembatterie. Siehe „Systembatterie austauschen“ auf Seite 147. 7 Entfernen Sie gegebenenfalls die iDRAC6-Enterprise-Karte. Siehe „Entfernen einer iDRAC6 Enterprise-Karte“ auf Seite 135. 8 Entfernen Sie gegebenenfalls die iDRAC6 Express-Karte. Siehe „Entfernen einer iDRAC6 Express-Karte“ auf Seite 132. 9 Trennen Sie alle Kabel von der Systemplatine.
Seite 161 Abbildung 3-27. Systemplatine entfernen und installieren Schrauben (9) Systemplatinenbaugruppe Installieren von Systemkomponenten...
Seite 162: Installieren Der Systemplatine
Installieren der Systemplatine 1 Nehmen Sie die neue Systemplatine aus der Verpackung. 2 Entfernen Sie die Etiketten von der Prozessorabdeckung und befestigen Sie sie am Systemidentifikationsfeld auf der Systemvorderseite. Siehe Abbildung 1-1. 3 Halten Sie die Systemplatine an den Rändern und setzen Sie sie von oben in das Gehäuse ein.
Seite 163 9 Schließen Sie die Kabel in der nachstehend aufgeführten Reihenfolge an (die Positionen der Anschlüsse auf der Systemplatine sind in Abbildung 6-1 dargestellt): • SATA-Schnittstellenkabel, falls zutreffend • Schnittstellenkabel des Bedienfelds • Stromversorgungskabel des optischen Laufwerks • USB-Schnittstellenkabel des Bedienfelds •...
Seite 164 Installieren von Systemkomponenten...
Seite 165: Fehlerbehebung Am System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 166: Fehlerbehebung Bei Externen Verbindungen
Fehlerbehebung bei externen Verbindungen Stellen Sie sicher, dass alle externen Kabel fest mit den externen Anschlüssen des Systems verbunden sind, bevor Sie mit der Fehlerbehebung von externen Geräten beginnen. Abbildung 1-1 und Abbildung 1-4 zeigen die Anschlüsse auf der Vorder- und Rückseite des Systems. Fehlerbehebung beim Grafiksubsystem 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bildschirms.
Seite 167 4 Tauschen Sie die Tastatur/Maus durch eine andere, funktionierende Tastatur/Maus aus. 5 Wenn sich das Problem auf diese Weise lösen lässt, ersetzen Sie die defekte Tastatur/Maus. 6 Wenn das Problem nicht gelöst wurde, fahren Sie mit dem nächsten Schritt fort und beginnen Sie mit der Fehlerbehebung der anderen USB-Geräte am System.
Seite 168: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Fehlerbehebung bei einem seriellen E/A-Gerät 1 Schalten Sie das System und die an die serielle Schnittstelle angeschlossenen Peripheriegeräte aus. 2 Ersetzen Sie das serielle Schnittstellenkabel durch ein anderes, funktionierendes Kabel und schalten Sie das System und das serielle Gerät ein. Wenn sich das Problem auf diese Weise lösen lässt, muss das Schnittstellenkabel ersetzt werden.
Seite 169: Fehlerbehebung Bei Feuchtigkeit Im System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 170 • iDRAC6 Enterprise-Karte • iDRAC6 Express-Karte • Netzteil • Lüfter • Prozessor und Kühlkörper • Speichermodule • Systembatterie 4 Lassen Sie das System gründlich trocknen (mindestens 24 Stunden). 5 Setzen Sie die in Schritt 3 entfernten Komponenten wieder ein. 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie es ein.
Seite 171: Fehlerbehebung Bei Einem Beschädigten System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 172: Fehlerbehebung Bei Der Systembatterie
Fehlerbehebung bei der Systembatterie ANMERKUNG: Wenn das System für lange Zeit ausgeschaltet bleibt (für Wochen oder Monate), verliert der NVRAM möglicherweise seine Systemkonfigurationsdaten. Dies wird durch eine erschöpfte Batterie verursacht. 1 Geben Sie die Uhrzeit und das Datum erneut über das System-Setup- Programm ein.
Seite 173: Fehlerbehebung Beim Netzteil
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 174: Fehlerbehebung Bei Einem Lüfter
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 175: Fehlerbehebung Beim Systemspeicher
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 176 7 Überprüfen Sie die korrekte Bestückung der Speicherkanäle. Siehe „Richtlinien zur Installation von Speichermodulen“ auf Seite 123. 8 Setzen Sie die Speichermodule wieder in die Sockel ein. Siehe „Installieren von Speichermodulen“ auf Seite 125. 9 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 10 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.
Seite 177: Fehlerbehebung Bei Einem Internen Usb-Stick
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 178: Fehlerbehebung Bei Einem Optischen Laufwerk
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 179: Fehlerbehebung Bei Einem Bandsicherungsgerät
Fehlerbehebung bei einem Bandsicherungsgerät ANMERKUNG: Lesen Sie zur Fehlerbehebung bei einem Bandlaufwerk die entsprechende Dokumentation unter support.dell.com/manuals oder die mit dem Bandlaufwerk gelieferte Dokumentation. 1 Stellen Sie sicher, dass das Bandlaufwerk eingeschaltet ist. 2 Verwenden Sie versuchsweise eine andere Bandkassette.
Seite 180: Fehlerbehebung Bei Einem Festplattenlaufwerk
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 181: Fehlerbehebung Bei Einer Erweiterungskarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 182: Fehlerbehebung Beim Prozessor
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 183: Ausführen Der Systemdiagnose
® Microsoft Windows - und Linux-Betriebssystemen benötigten Dateien befinden sich auf den mitgelieferten CDs und können von support.dell.com heruntergeladen werden. Informationen zur Verwendung der Diagnose erhalten Sie im Dell Online Diagnostics User's Guide (Benutzerhandbuch). Funktionen der integrierten Systemdiagnose Die Systemdiagnose enthält eine Reihe von Menüs und Optionen für bestimmte Gerätegruppen oder Geräte.
Seite 184: Einsatzbereich Der Integrierten Systemdiagnose
• Hilfemeldungen mit kurzer Beschreibung aller Tests und ihrer Parameter anzeigen • Statusmeldungen ansehen, die zeigen, ob Tests erfolgreich abgeschlossen wurden • Fehlermeldungen über Probleme während des Testvorgangs anzeigen Einsatzbereich der integrierten Systemdiagnose Wenn eine Hauptkomponente oder ein Gerät des Systems nicht ordnungsgemäß...
Seite 185: Testoptionen Der Systemdiagnose
Testoptionen der Systemdiagnose Klicken Sie auf die Testoption im Fenster Main Menu (Hauptmenü). Testoption Funktion Express Test Führt eine schnelle Überprüfung des Systems durch. Bei dieser Option werden Gerätetests durchgeführt, bei denen keine Eingabe durch den Benutzer erforderlich ist. Extended Test Führt eine genauere Überprüfung des Systems durch.
Seite 186: Auswählen Von Diagnoseoptionen
Auswählen von Diagnoseoptionen Die Testoptionen für ein Gerät können Sie im Bereich Diagnostics Options einstellen. • Non-Interactive Tests Only – Führt nur Tests durch, die keine Benutzereingaben erfordern. • Quick Tests Only – Führt nur die schnell durchführbaren Tests am Gerät durch.
Seite 187: Jumper, Schalter Und Anschlüsse
Jumper, Schalter und Anschlüsse Dieser Abschnitt enthält spezifische Informationen über die Jumper (Steckbrücken) des Systems. Darüber hinaus erhalten Sie einige grundlegende Informationen zu Jumpern und Schaltern, und die Anschlüsse auf der Systemplatine werden beschrieben. Jumper auf der Systemplatine zeigt die Position der Konfigurations-Jumper auf der Abbildung 6-1 Systemplatine.
Seite 188: Anschlüsse Auf Der Systemplatine
Anschlüsse auf der Systemplatine Abbildung 6-1. Anschlüsse auf der Systemplatine Jumper, Schalter und Anschlüsse...
Seite 189 Element Anschluss Beschreibung PWRD_EN Jumper zum Aktivieren des Kennworts NVRAM_CLR Jumper zum Löschen des NVRAM RISER2 Anschluss für Erweiterungskarten-Riser RISER1 Anschluss für Erweiterungskarten-Riser iDRAC6 Enterprise Anschluss für iDRAC6 Enterprise-Karte iDRAC6 Express Anschluss für iDRAC6-Express-Karte Prozessorsockel FAN1 Anschluss für Systemlüfter 1 FAN2 Anschluss für Systemlüfter 2 FAN3...
Seite 190: Deaktivieren Eines Verlorenen Kennworts
Deaktivieren eines verlorenen Kennworts Zu den Sicherheitsfunktionen der Systemsoftware gehören ein Systemkennwort und ein Setup-Kennwort. Diese werden ausführlich unter „Verwenden des System-Setup-Programms und des UEFI-Boot-Managers“ auf Seite 65 beschrieben. Der Kennwort-Jumper aktiviert bzw. deaktiviert diese Kennwortfunktionen und löscht alle derzeit benutzten Kennwörter. VORSICHTSHINWEIS: Weitere Informationen finden Sie unter „Schutz vor elektrostatischer Ladung“...
Seite 191 8 Überbrücken Sie den Kennwort-Jumper wieder. 9 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 95. 10 Verbinden Sie das System und die Peripheriegeräte wieder mit dem Netzstrom und schalten Sie sie ein. 11 Weisen Sie ein neues System- und/oder Setup-Kennwort zu. Wie Sie im System-Setup-Programm ein neues Kennwort festlegen, erfahren Sie im Abschnitt „Zuweisen eines Setup-Kennworts“...
Seite 192 Jumper, Schalter und Anschlüsse...
Seite 193: Wie Sie Hilfe Bekommen
Country/Region (Dell International) am unteren Seitenrand. 3 Klicken Sie auf Contact Us (Kontakt) im linken Seitenbereich. 4 Klicken Sie auf den entsprechenden Link für den gewünschten Dienst oder Support. 5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell. Wie Sie Hilfe bekommen...
Seite 194 Wie Sie Hilfe bekommen...
Seite 195: Stichwortverzeichnis
Fehlerbehebung, 175 CD/DVD-Laufwerk Siehe Optisches Laufwerk Ausführen der Systemdiagnose, 183 CD-Laufwerk Fehlerbehebung, 178 Austauschen Kühlungslüfter, 130 Netzteil, 144, 147 Systembatterie, 147 Dell Kontaktaufnahme, 193 Diagnose Bandlaufwerk Einsatzbereiche, 184 Fehlerbehebung, 179 Erweiterte Testoptionen, 185 Batterie (System) DIMMs Austauschen, 147 Siehe Speichermodule (DIMMs)
Seite 196 Fehlerbehebung (fortgesetzt) CD-Laufwerk, 178 Einsetzen Erweiterungskarte, 181 Kühlgehäuse, 119 Externe Verbindungen, 166 Entfernen Festplatte, 180 Abdeckung, 94 Feuchtigkeit im System, 169 Bedienfeldbaugruppe, 149 Grafik, 166 Erweiterungskarte, 112 Interner USB-Stick, 177 Festplatten (hot-plug-fähig), 100 Lüfter, 174 Festplattenlaufwerk Netzteil, 173 (verkabelt), 104 NIC, 168 Frontverkleidung, 93 Prozessor, 182...
Seite 197: Lcd-Display
Prozessor, 140 Lüfter, 128 SAS-Controller, 122 Austauschen, 130 SAS-Rückwandplatine, 155 Speichermodule, 125 Systemplatine, 159 Meldungen Fehlermeldungen, 67 Status-LCD, 27 Jumper (Systemplatine), 187 System, 46 Warnung, 63 Kennwort Deaktivieren, 190 Netzteil Setup, 85 Fehlerbehebung, 173 System, 83 Kontaktaufnahme mit Dell, 193 Stichwortverzeichnis...
Seite 198 Netzteile Anzeigen, 24 Richtlinien Austauschen, 144, 147 Anschließen von externen Entfernen, 142, 145 Geräten, 23 Netzteilplatzhalter, 144 Installation von Erweiterungskarten, 108 Speicherinstallation, 123 Anzeigen, 23 Rufnummern, 193 NICs Fehlerbehebung, 168 SAS-Controllerkarte Entfernen, 120 Optionen Installieren, 122 System-Setup, 68 SAS-Festplattenlaufwerk. Optisches Laufwerk Siehe Festplatte.
Seite 199 Support System-Setup-Programm (fortgesetzt) Kontaktaufnahme mit Dell, 193 Prozessoreinstellungen, 71 System SATA-Einstellungen, 72 Öffnen, 94 Speichereinstellungen, 71 Schließen, 95 Starteinstellungen, 73 Systemfunktionen Tastenbefehl, 66 Zugriff, 11 Systemkennwort, 83 Systemkühlung Fehlerbehebung, 173 Tastaturen Fehlerbehebung, 166 Systemmeldungen, 46 Telefonnummern, 193 Systemplatine Entfernen, 159...
Seite 200 Verkabelung Optisches Laufwerk, 96 VFlash-Medien, 136 Warnmeldungen, 63 Stichwortverzeichnis...

Dell PowerEdge R310 Benutzerhandbuch

1 Wissenswertes zum System

3 Installieren von Systemkomponenten

4 Fehlerbehebung am System

5 Ausführen der Systemdiagnose

6 Jumper, Schalter und Anschlüsse

7 Wie Sie Hilfe Bekommen

Stichwortverzeichnis

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell PowerEdge R310

Inhaltszusammenfassung für Dell PowerEdge R310

Inhaltsverzeichnis
