Installieren Einer Idrac6 Enterprise-Karte; Entfernen Einer Idrac6 Enterprise-Karte - Dell Poweredge R210 Benutzerhandbuch

7. Schließen Sie das System. Siehe Schließen des Systems.
8. Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
iDRAC6-Enterprise-Karte (optional)

Installieren einer iDRAC6 Enterprise-Karte

VORSICHTSHINWEIS: Viele Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Fehlerbehebungsmaßnahmen oder einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies in der Produktdokumentation
ausdrücklich vorgesehen ist oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden infolge
von Reparaturarbeiten, die nicht von Dell autorisiert sind, werden nicht von der Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit
dem Produkt gelieferten Sicherheitshinweise.
1. Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom.
2. Öffnen Sie das System. Siehe Öffnen des Systems.
3. Entfernen Sie gegebenenfalls die Erweiterungskarte aus dem Steckplatz. Siehe
4. Entfernen Sie die Kunststoffabdeckung für die iDRAC6 Enterprise- Schnittstelle auf der Systemrückseite.
5. Winkeln Sie die Karte so an, dass der RJ-45-Anschluss durch die Öffnung auf der Rückseite passt. Siehe Abbildung 3-14.
6. Richten Sie die Vorderkante der Karte mit den zwei vorderen Haltestegen aus Kunststoff neben dem iDRAC6-Anschluss auf der Systemplatine aus, und
senken Sie die Karte in die Einbauposition ab. Siehe Abbildung 3-14.
Wenn die Vorderseite der Karte vollständig sitzt, rasten die zwei Halterungsstege über der Vorderkante der Karte ein.

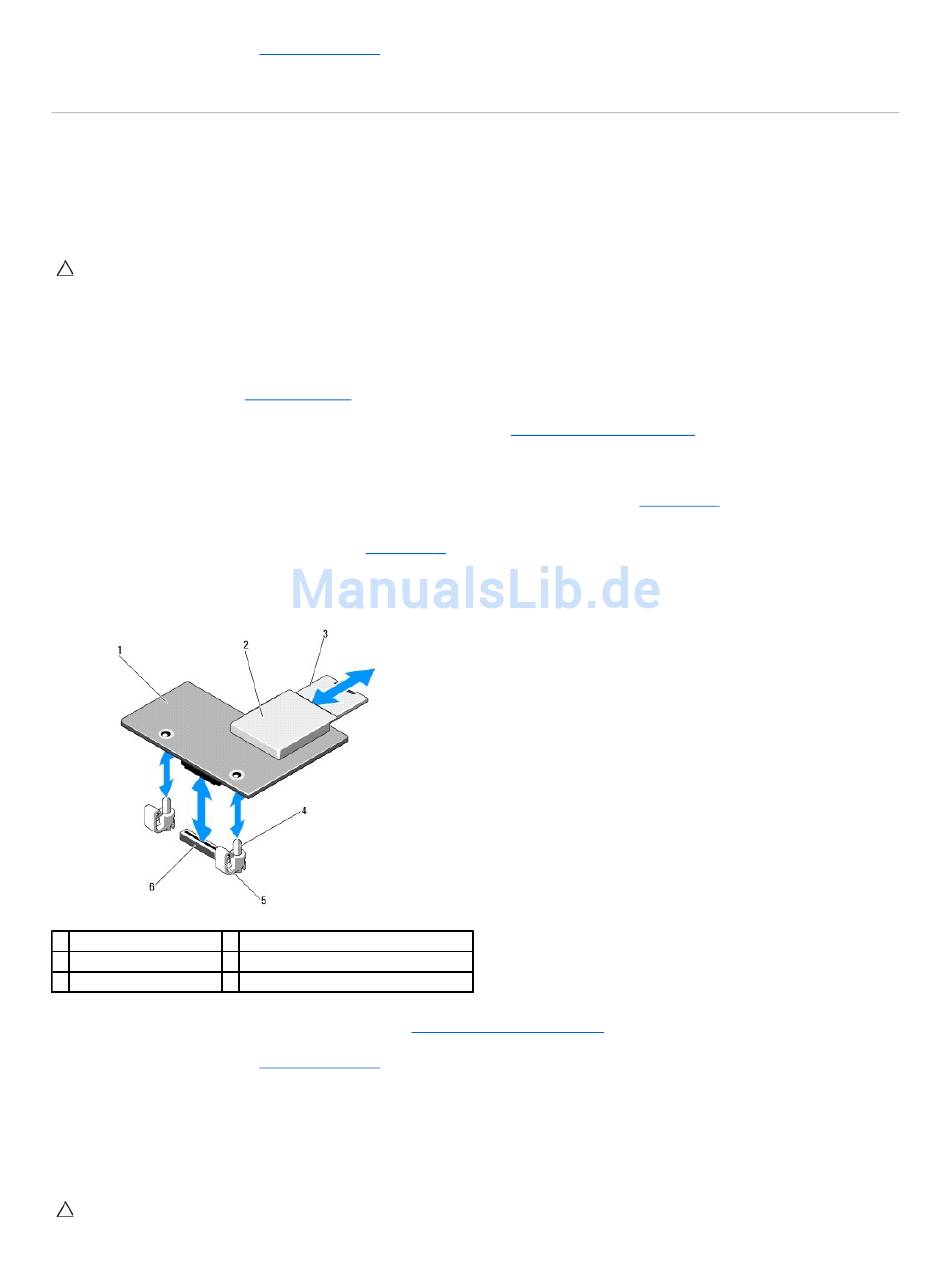

Abbildung 3-14. iDRAC6 Enterprise-Karte installieren oder entfernen
1 iDRAC6 Enterprise-Karte 2 VFlash-Mediensteckplatz
3 VFlash SD-Karte 4 Halterungsstege (2)
5 Haltelaschen (2) 6 Anschluss für iDRAC6 Enterprise-Karte
7. Installieren Sie gegebenenfalls die Erweiterungskarte. Siehe
8. Schließen Sie das System. Siehe Schließen des Systems.
9. Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.

Entfernen einer iDRAC6 Enterprise-Karte

VORSICHTSHINWEIS: Viele Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Fehlerbehebungsmaßnahmen oder einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies in der Produktdokumentation
ausdrücklich vorgesehen ist oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden infolge
Entfernen von Erweiterungskarten.
Installation einer Erweiterungskarte.
