dem Produkt gelieferten Sicherheitshinweise.
1. Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom.
2. Öffnen Sie das System. Siehe Öffnen des Systems.
3. Entfernen Sie gegebenenfalls die Erweiterungskarte aus dem Steckplatz. Siehe
4. Um den Erweiterungskarten-Riser zu entfernen, drücken Sie auf die Sperrklinke, und heben Sie den Riser aus dem Gehäuse. Siehe Abbildung 3-8.

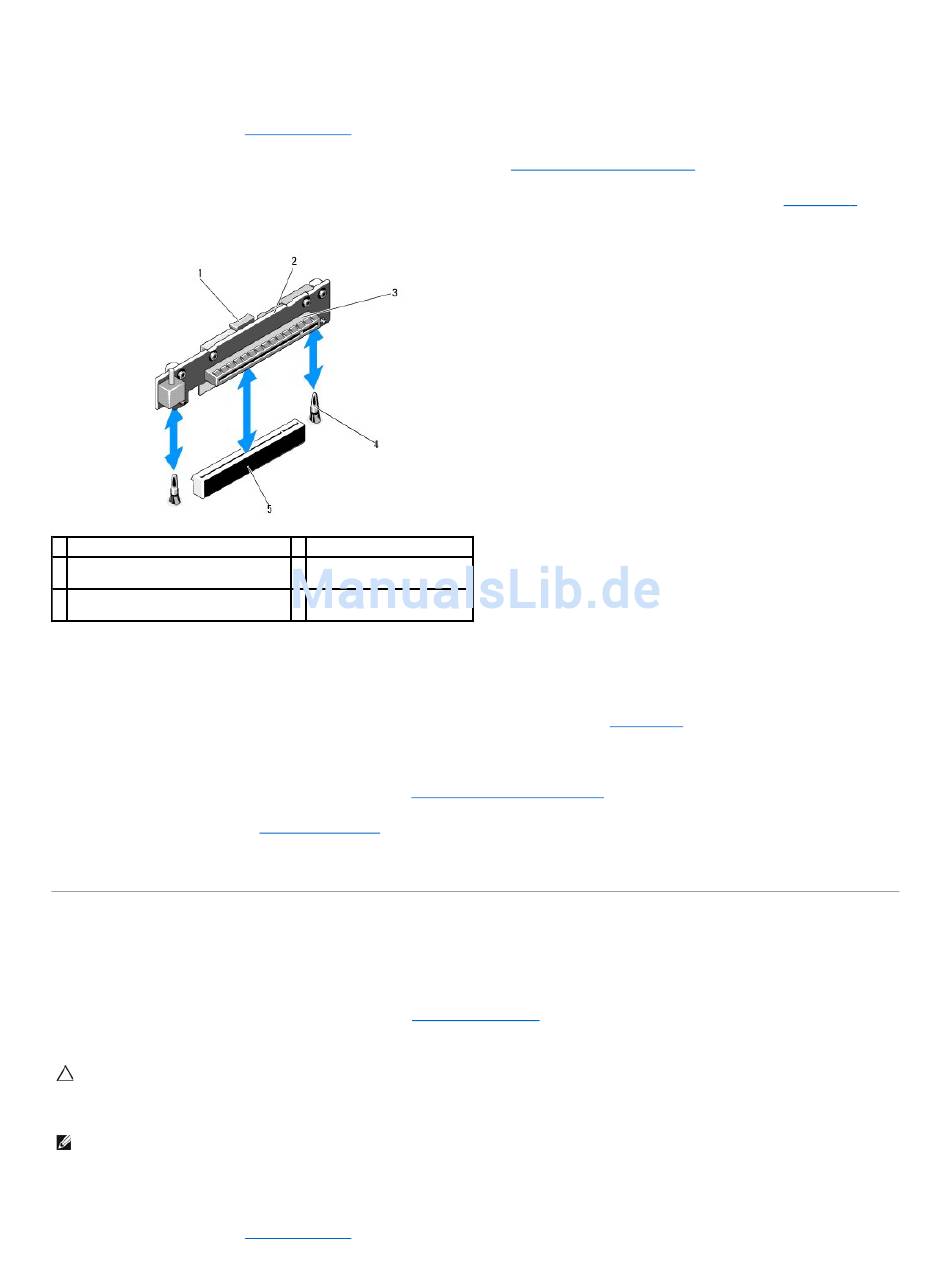

Abbildung 3-8. Erweiterungskarten-Riser installieren oder entfernen
1 Sperrklinke
3 Erweiterungskartensteckplatz
5 Anschluss des Erweiterungskarten-
Risers

Installation eines Erweiterungskarten-Risers

1. Richten Sie den Erweiterungskarten-Riser mit den Führungsstiften auf der Systeplatine aus. Siehe Abbildung 3-8.
2. Senken Sie den Erweiterungskarten-Riser ab, bis der Stecker vollständig im Anschluss eingesetzt ist.
3. Installieren Sie gegebenenfalls die Erweiterungskarte. Siehe
4. Schließen Sie das System. Siehe Schließen des Systems.
5. Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Interner USB-Speicherstick
Der USB-Speicherstick lässt sich als Startgerät, Sicherheitsschlüssel oder Massenspeichergerät einsetzen. Um den internen USB-Anschluss zu verwenden,
muss die Option Internal USB Port im Bildschirm Integrated Devices des System-Setup-Programms aktiviert sein.
Um vom USB-Speicherstick zu starten, müssen Sie den USB-Speicherstick mit einem Boot-Image konfigurieren und den USB-Speicherstick in der
Startreihenfolge des System-Setup-Programms spezifizieren. Siehe
USB-Speicherstick finden Sie in der zugehörigen Dokumentation.
VORSICHTSHINWEIS: Viele Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Fehlerbehebungsmaßnahmen oder einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies in der Produktdokumentation
ausdrücklich vorgesehen ist oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden infolge
von Reparaturarbeiten, die nicht von Dell autorisiert sind, werden nicht von der Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit
dem Produkt gelieferten Sicherheitshinweise.
ANMERKUNG: Um nicht mit anderen Komponenten in Konflikt zu geraten, betragen die maximal zulässigen Abmessungen des USB-Sticks 24 mm
Breite x 79 mm Länge x 8,6 mm Höhe.
1. Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom.
2. Öffnen Sie das System. Siehe Öffnen des Systems.
2 Erweiterungskarten-Riser
4 Steckkarten-Führungsstifte
(2)
Installation einer
Bildschirm Boot
Entfernen von Erweiterungskarten.
Erweiterungskarte.
Settings. Informationen zum Erstellen einer startfähigen Datei auf dem
