9. Bringen Sie gegebenenfalls die Frontverkleidung wieder an. Siehe Anbringen der

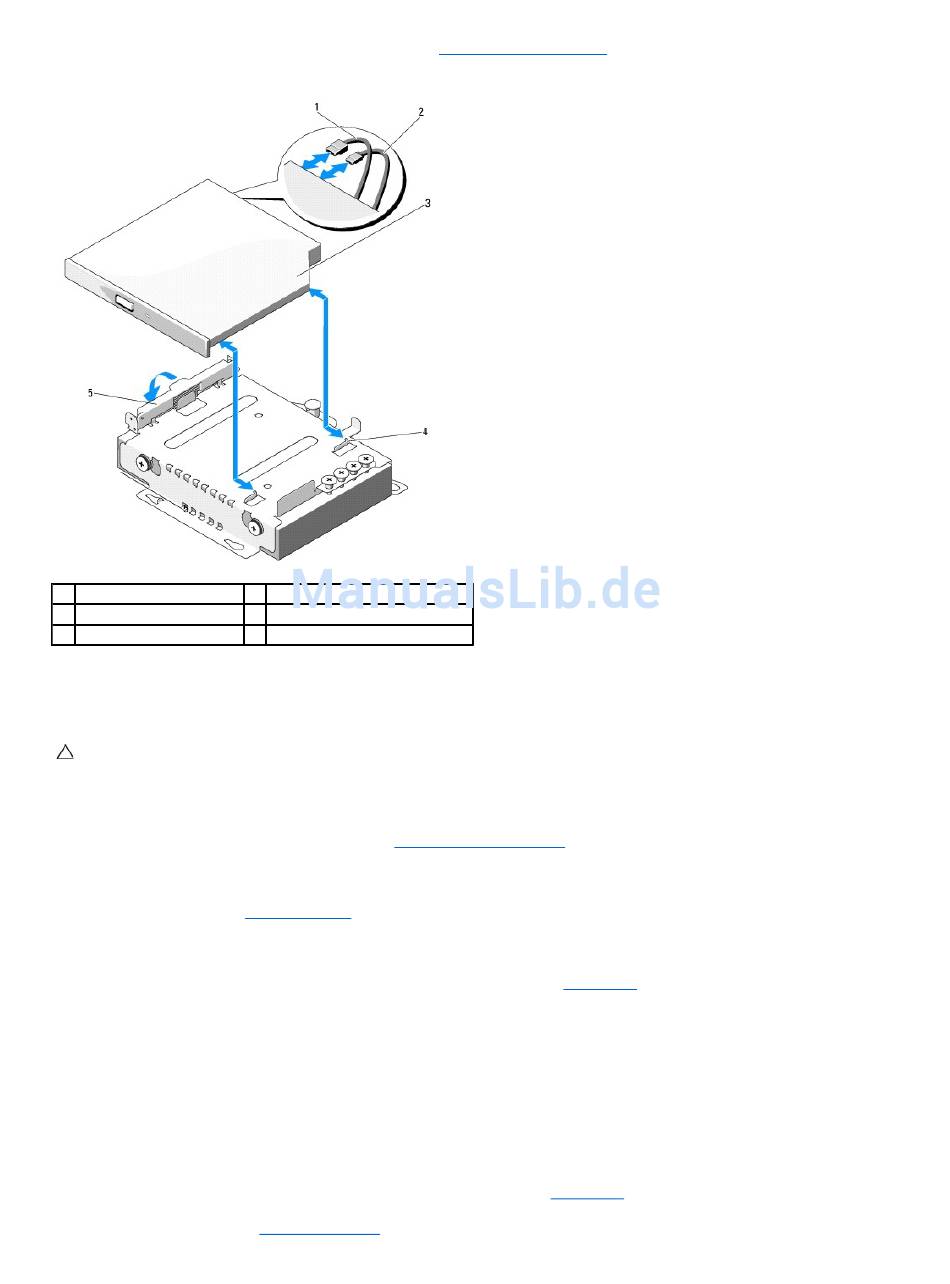

Abbildung 3-4. Optisches Laufwerk ausbauen
1 Datenkabel
3 Optisches Laufwerk
5 Sperrklinke

Installation eines optischen Laufwerks

VORSICHTSHINWEIS: Viele Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Fehlerbehebungsmaßnahmen oder einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies in der Produktdokumentation
ausdrücklich vorgesehen ist oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden infolge
von Reparaturarbeiten, die nicht von Dell autorisiert sind, werden nicht von der Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit
dem Produkt gelieferten Sicherheitshinweise.
1. Entfernen Sie gegebenenfalls die Frontverkleidung. Siehe
2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz.
3. Öffnen Sie das System. Siehe Öffnen des Systems.
4. Drücken Sie die Sperrklinke nach unten und bringen Sie das optische Laufwerk in Position.
5. Richten Sie die zwei Haken an den Metallstegen mit den Löchern am Laufwerk aus. Siehe Abbildung 3-4.
6. Führen Sie das Laufwerk vollständig in die Haken ein.
7. Drücken Sie die Sperrklinke zurück in Position.
8. Schließen Sie das Stromversorgungskabel an.
9. Schließen Sie das Datenkabel auf der Rückseite des Laufwerks und auf der Systemplatine an.
Sie müssen diese Kabel wie vorher im Systemgehäuse verlegen, damit sie nicht eingeklemmt oder gequetscht werden.
10. Verbinden Sie das Datenkabel mit dem Anschluss SATA_C auf der Systemplatine. Siehe Abbildung 6-1.
11. Schließen Sie das System. Siehe Schließen des Systems.
2 Stromversorgungskabel
4 Metallsteg mit Haken (2)
Abnehmen der
Frontverkleidung.
Frontverkleidung.
