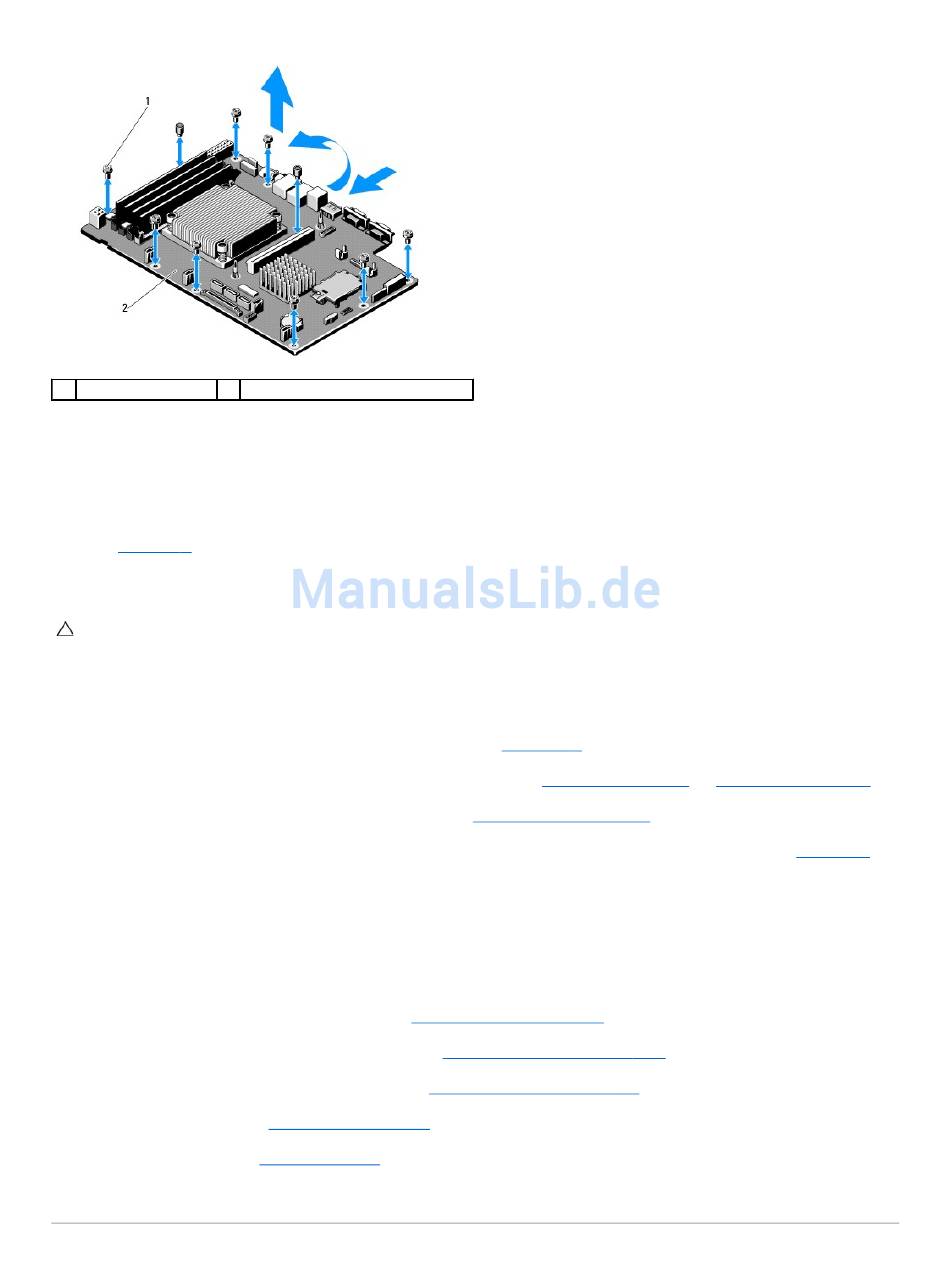

1 Schrauben (10) 2

Installation der Systemplatine

1. Nehmen Sie die neue Systemplatine aus der Verpackung.
2. Entfernen Sie die Etiketten von der Prozessorabdeckung und befestigen Sie sie am Systemidentifikationsfeld auf der Systemvorderseite.
Siehe Abbildung 1-1.
3. Halten Sie die Systemplatine an den Rändern und setzen Sie sie von oben in das Gehäuse ein.
VORSICHTSHINWEIS: Fassen Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
4. Heben Sie die Vorderseite der Systemplatine leicht an, und näheren Sie die Systemplatine dem Gehäuseboden an, bis sie völlig flach aufliegt.
5. Schieben Sie die Systemplatine in Richtung Gehäuserückseite, bis die Platine eingesetzt ist.
6. Befestigen Sie die Systemplatine mit den zehn Schrauben am Gehäuse. Siehe Abbildung 3-20.
7. Übertragen Sie den Prozessor und den Kühlkörper auf die neue Systemplatine. Siehe Entfernen eines Prozessors und Installieren eines
8. Setzen Sie alle Speichermodule und Speichermodulplatzhalter ein. Siehe Installieren von
9. Schließen Sie die Kabel in der nachstehend aufgeführten Reihenfolge an (die Positionen der Anschlüsse auf der Systemplatine sind in Abbildung 6-1
dargestellt):
SATA-Schnittstellenkabel, falls zutreffend
l
Schnittstellenkabel des Bedienfelds
l
Stromversorgungskabel des optischen Laufwerks
l
USB-Schnittstellenkabel des Bedienfelds
l
Stromversorgungskabel der Systemplatine
l
10. Installieren Sie gegebenenfalls die Erweiterungskarte. Siehe
11. Installieren Sie gegebenenfalls die
12. Installieren Sie gegebenenfalls die iDRAC6
13. Replace the cooling shroud. Siehe Installieren des Kühlgehäuses.
14. Schließen Sie das System. Siehe Schließen des Systems.
15. Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Systemplatinenbaugruppe
Installation einer
iDRAC6-Enterprise-Karte. Siehe Installieren einer iDRAC6
Express-Karte. Siehe Installieren einer iDRAC6
Speichermodulen.
Erweiterungskarte.
Enterprise-Karte.
Express-Karte.
Prozessors.
