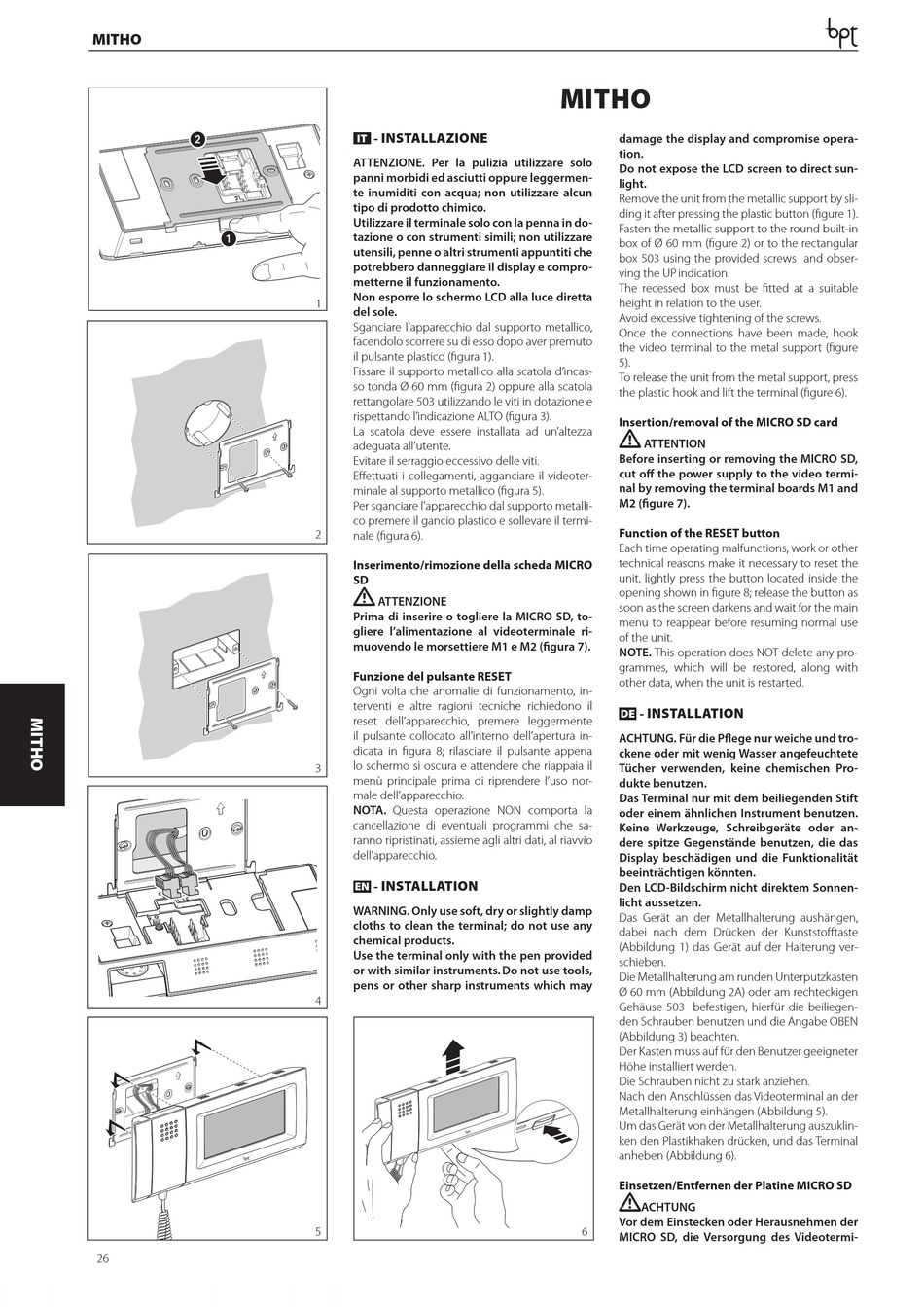

MITHO

2
1
26

- INSTALLAZIONE

IT
ATTENZIONE . Per . la . pulizia . utilizzare . solo .
panni . m orbidi . e d . a sciutti . o ppure . l eggermen-
te . inumiditi . con . acqua; . non . utilizzare . alcun .
tipo .di .prodotto .chimico
Utilizzare . i l . t erminale . s olo . c on . l a . p enna . i n . d o-
tazione .o .con .strumenti .simili; .non .utilizzare .
utensili, . p enne . o . a ltri . s trumenti . a ppuntiti . c he .
potrebbero . d anneggiare . i l . d isplay . e . c ompro-
metterne .il .funzionamento
Non .esporre .lo .schermo .LCD .alla .luce .diretta .
1
del .sole .
Sganciare l'apparecchio dal supporto metallico,
facendolo scorrere su di esso dopo aver premuto
il pulsante plastico (fi gura 1).
Fissare il supporto metallico alla scatola d'incas-
so tonda Ø 60 mm (fi gura 2) oppure alla scatola
rettangolare 503 utilizzando le viti in dotazione e
rispettando l'indicazione ALTO (fi gura 3).
La scatola deve essere installata ad un'altezza
adeguata all'utente.
Evitare il serraggio eccessivo delle viti.
Eff ettuati i collegamenti, agganciare il videoter-
minale al supporto metallico (fi gura 5).
Per sganciare l'apparecchio dal supporto metalli-
co premere il gancio plastico e sollevare il termi-
2
nale (fi gura 6).
Inserimento/rimozione della scheda MICRO
SD
.ATTENZIONE
Prima .di .inserire .o .togliere .la .MICRO .SD, .to-
gliere . l'alimentazione . al . videoterminale . ri-
muovendo .le .morsettiere .M1 .e .M2 .(fi . gura .7) .
Funzione del pulsante RESET
Ogni volta che anomalie di funzionamento, in-
terventi e altre ragioni tecniche richiedono il
reset dell'apparecchio, premere leggermente
il pulsante collocato all'interno dell'apertura in-
dicata in fi gura 8; rilasciare il pulsante appena
lo schermo si oscura e attendere che riappaia il
3
menù principale prima di riprendere l'uso nor-
male dell'apparecchio.
NOTA . Questa operazione NON comporta la
cancellazione di eventuali programmi che sa-
ranno ripristinati, assieme agli altri dati, al riavvio
dell'apparecchio.

- INSTALLATION

EN
WARNING . O nly . u se . s oft, . d ry . o r . s lightly . d amp .
cloths .to .clean .the .terminal; .do .not .use .any .
chemical .products
Use .the .terminal .only .with .the .pen .provided .
or .with .similar .instruments . D o .not .use .tools, .
pens .or .other .sharp .instruments .which .may .
4
5
MITHO
damage .the .display .and .compromise .opera-
tion
Do .not .expose .the .LCD .screen .to .direct .sun-
light .
Remove the unit from the metallic support by sli-
ding it after pressing the plastic button (fi gure 1).
Fasten the metallic support to the round built-in
box of Ø 60 mm (fi gure 2) or to the rectangular
box 503 using the provided screws and obser-
ving the UP indication.
The recessed box must be fi tted at a suitable
height in relation to the user.
Avoid excessive tightening of the screws.
Once the connections have been made, hook
the video terminal to the metal support (fi gure
5).
To release the unit from the metal support, press
the plastic hook and lift the terminal (fi gure 6).
Insertion/removal of the MICRO SD card
ATTENTION
Before .inserting .or .removing .the .MICRO .SD, .
cut .off . .the .power .supply .to .the .video .termi-
nal .by .removing .the .terminal .boards .M1 .and .
M2 .(fi . gure .7) .
Function of the RESET button
Each time operating malfunctions, work or other
technical reasons make it necessary to reset the
unit, lightly press the button located inside the
opening shown in fi gure 8; release the button as
soon as the screen darkens and wait for the main
menu to reappear before resuming normal use
of the unit.
NOTE .This operation does NOT delete any pro-
grammes, which will be restored, along with
other data, when the unit is restarted.

- INSTALLATION

DE
ACHTUNG . F ür . d ie . P fl . ege . n ur . w eiche . u nd . t ro-
ckene .oder .mit .wenig .Wasser .angefeuchtete .
Tücher . verwenden, . keine . chemischen . Pro-
dukte .benutzen
Das .Terminal .nur .mit .dem .beiliegenden .Stift .
oder .einem .ähnlichen .Instrument .benutzen .
Keine . Werkzeuge, . Schreibgeräte . oder . an-
dere . spitze . Gegenstände . benutzen, . die . das .
Display . beschädigen . und . die . Funktionalität . .
beeinträchtigen .könnten
Den .LCD-Bildschirm .nicht .direktem .Sonnen-
licht .aussetzen .
Das Gerät an der Metallhalterung aushängen,
dabei nach dem Drücken der Kunststoff taste
(Abbildung 1) das Gerät auf der Halterung ver-
schieben.
Die Metallhalterung am runden Unterputzkasten
Ø 60 mm (Abbildung 2A) oder am rechteckigen
Gehäuse 503 befestigen, hierfür die beiliegen-
den Schrauben benutzen und die Angabe OBEN
(Abbildung 3) beachten.
Der Kasten muss auf für den Benutzer geeigneter
Höhe installiert werden.
Die Schrauben nicht zu stark anziehen.
Nach den Anschlüssen das Videoterminal an der
Metallhalterung einhängen (Abbildung 5).
Um das Gerät von der Metallhalterung auszuklin-
ken den Plastikhaken drücken, und das Terminal
anheben (Abbildung 6).
Einsetzen/Entfernen der Platine MICRO SD
ACHTUNG
Vor .dem .Einstecken .oder .Herausnehmen .der .
6
MICRO . SD, . die . Versorgung . des . Videotermi-
