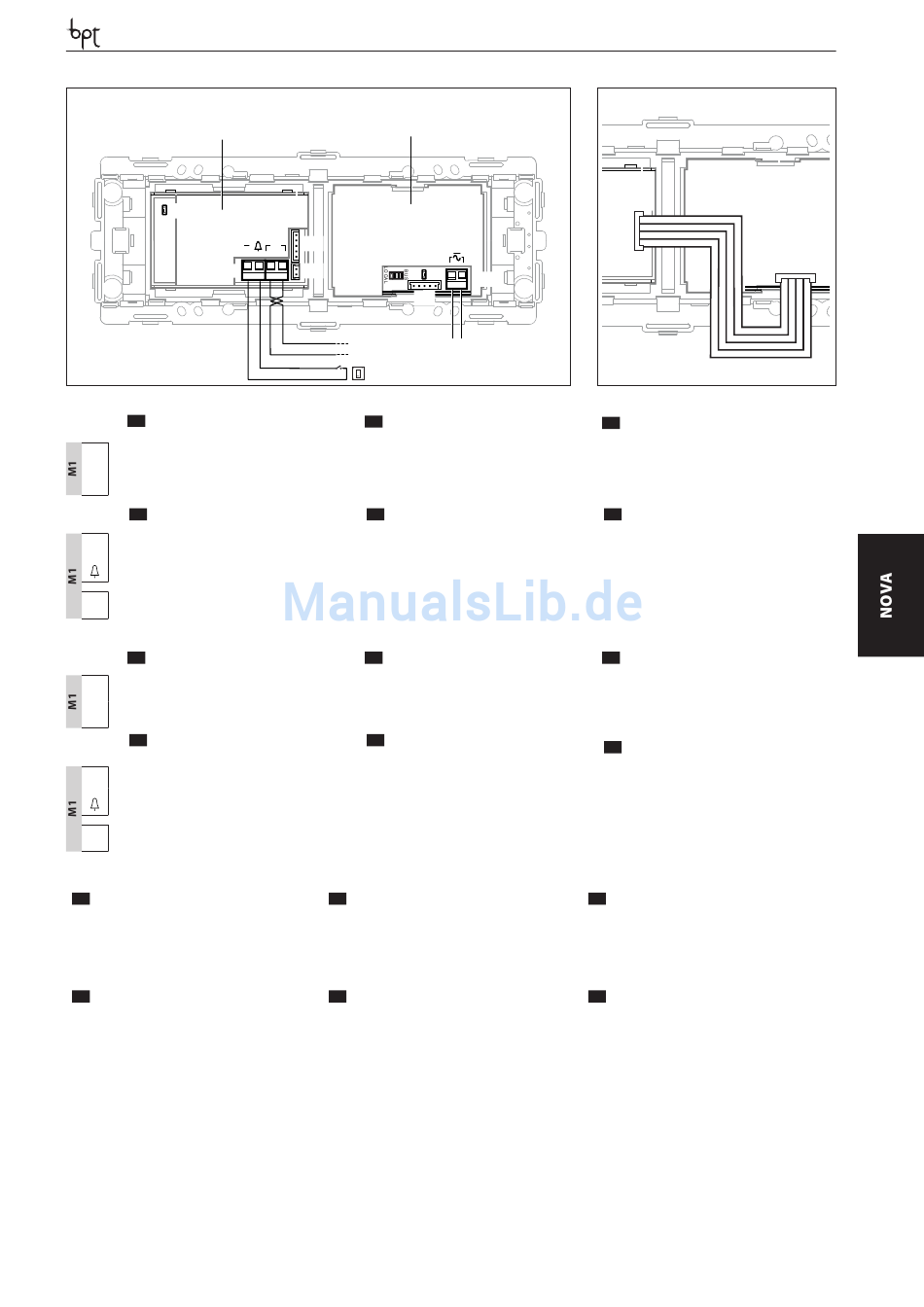

MODULO AUDIO�AUDIO MODULE
AUDIOMODUL�MODULE AUDIO
MÓDULO AUDIO�MÓDULO ÁUDIO
SW1
M1
MORSETTIERE MODULO
IT
-
AUDIO
~
da 12÷16 Vca o 14÷18 Vcc
alimentazione locale
~
MORSETTIERE MODULO
IT
-
VIDEO
–
Chiamata pianerottolo
Ingresso linea BUS
B
- BORNIERS MODULE AUDIO
FR
~
Alimentation local
de 12÷16 Vca ou 14÷18 Vcc
~
- BORNIERS MODULE VIDÉO
FR
–
Appel du palier
Entrée ligne BUS
B
- FUNZIONE DEI CONNETTORI
IT
CN1: connettori da utilizzare per collegare, trami-
te l'apposito cablaggio, il modulo audio al modu-
lo video.
CN3: non utilizzato.
FONCTION DES CONNECTEURS
FR
-
CN1: connecteurs à utiliser pour brancher, à l'aide
du câblage prévu à cet effet, le module audio au
module vidéo.
CN3: non utilisé.
MODULO VIDEO�VIDEO MODULE
VIDEOMODUL�MODULE VIDÉO
MÓDULO VÍDEO�MÓDULO VÍDEO
CN1
B
SW1
CN3
SW2
CN1
12-16VAC
14-18VDC
AUDIO MODULE TERMINAL
EN
-
BOARD
Power supply local
From 12÷16 V AC or 14÷18 V DC
VIDEO MODULE TERMINAL
EN
-
BOARD
Personal door-bell
BUS line input
- BORNERAS MÓDULO AUDIO
ES
Alimentación local
de 12÷16 Vca ó 14÷18 Vcc
- BORNERAS MÓDULO VÍDEO
ES
Llamada desde el rellano
Entrada línea BUS
- FUNCTION OF CONNECTORS
EN
CN1: connectors to use for connecting the audio
module to the video module with the appropriate
cable.
CN3: not used.
- FUNCIÓN DE LOS CONECTORES
ES
CN1: conectores para conectar, mediante el ca-
bleado previsto, el módulo audio al módulo vídeo.
CN3: no se utiliza.
CN1
M1
KLEMMLEISTEN AUDIO-
DE
-
MODUL
Stromversorgung örtlich
zu 12÷16 VAC oder 14÷18 VDC
KLEMMLEISTEN VIDEO-
DE
-
MODUL
Anruf vom Treppenhaus
Eingang BUS-Leitung
PAINÉIS DE TERMINAIS
PT
-
MÓDULO ÁUDIO
Alimentação local
desde 12÷16 Vca ou 14÷18 Vcc
PAINÉIS DE TERMINAIS
PT
-
MÓDULO VÍDEO
Chamada do patamar
Entrada linha BUS
FUNKTION DER STECKVERBINDER
DE
-
CN1: Steckverbinder, die für den Anschluss des
Audiomoduls an das Videomodul mit dem ent-
sprechenden Kabel benutzt werden.
CN3: nicht benutzt.
FUNÇÃO DOS CONECTORES
PT
-
CN1: conectores a utilizar para ligar, através da
relativa cablagem, o módulo áudio ao módulo
vídeo.
CN3: não utilizado.
NOVA
CN1
23
