Das Display

Der FRONIUS IG ist betriebsfertig vorkonfiguriert. Für den vollautomatischen Netzein-

Allgemeines

speise-Betrieb sind daher keine Voreinstellungen erforderlich.
Die Versorgung des Displays erfolgt über die Solarmodule. Das Display steht somit
tagsüber zur Verfügung.
Wichtig! Die Anzeige des FRONIUS IG ist kein geeichtes Messgerät. Eine geringe
Abweichung um einige Prozent ist systembedingt. Die genaue Abrechnung der Daten mit
dem Energieversorgungs-Unternehmen erfordert daher einen geeichten Zähler.
Tastenbeschrei-
bung

Symbole

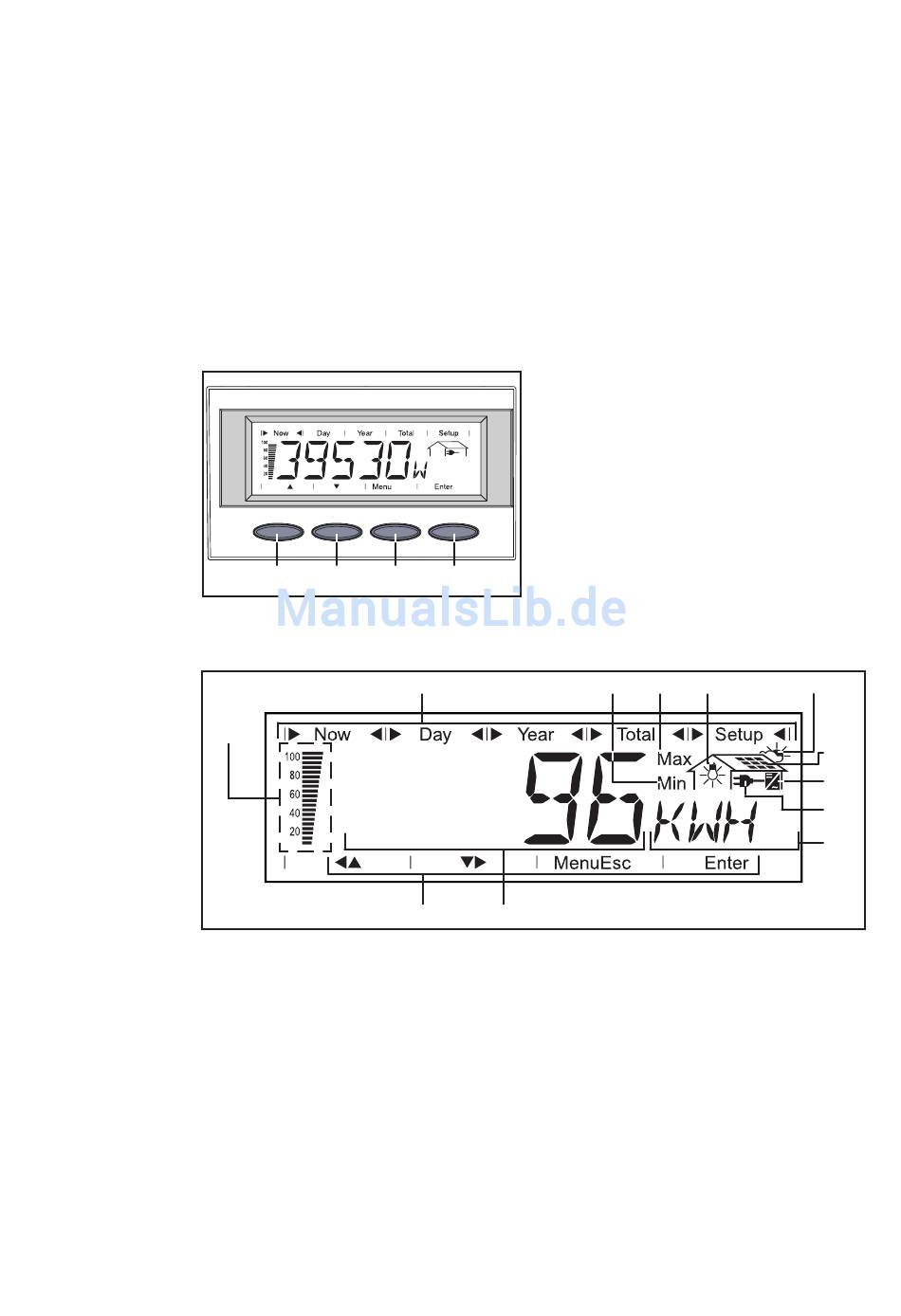

(1) Symbole für Tasten (A) bis (D)
(2) Symbole für die Anzeigemodi „Now" bis „Setup"
(3) Bereich für Anzeigewert ... zur Darstellung des Anzeigewertes
(4) Bereich für Anzeigeeinheit ... zur Darstellung der zugehörigen Einheit
(5) Segment-Balken ... zeigt stets die momentan in das Netz eingespeiste Leistung an
(A) (B) (C)
(5)
- unabhängig vom gewählten Anzeigemodus. Die Anzeige erfolgt in % der für Ihren
Solar-Wechselrichter maximal möglichen Einspeiseleistung.
Taste (A) und (B):
- Zum Blättern
Taste (C):
- Zum Wechsel in die Menü-Ebene
(„Menu") oder Ausstieg aus dem
Setup-Menü („Esc")
Taste „Enter" (D):
- Zur Bestätigung einer Auswahl
(D)
(2)
(1) (3)
