b
(mm)
a Maximale Schneefallhöhe
b Optionales Kit EKFT008CA
7.2.2

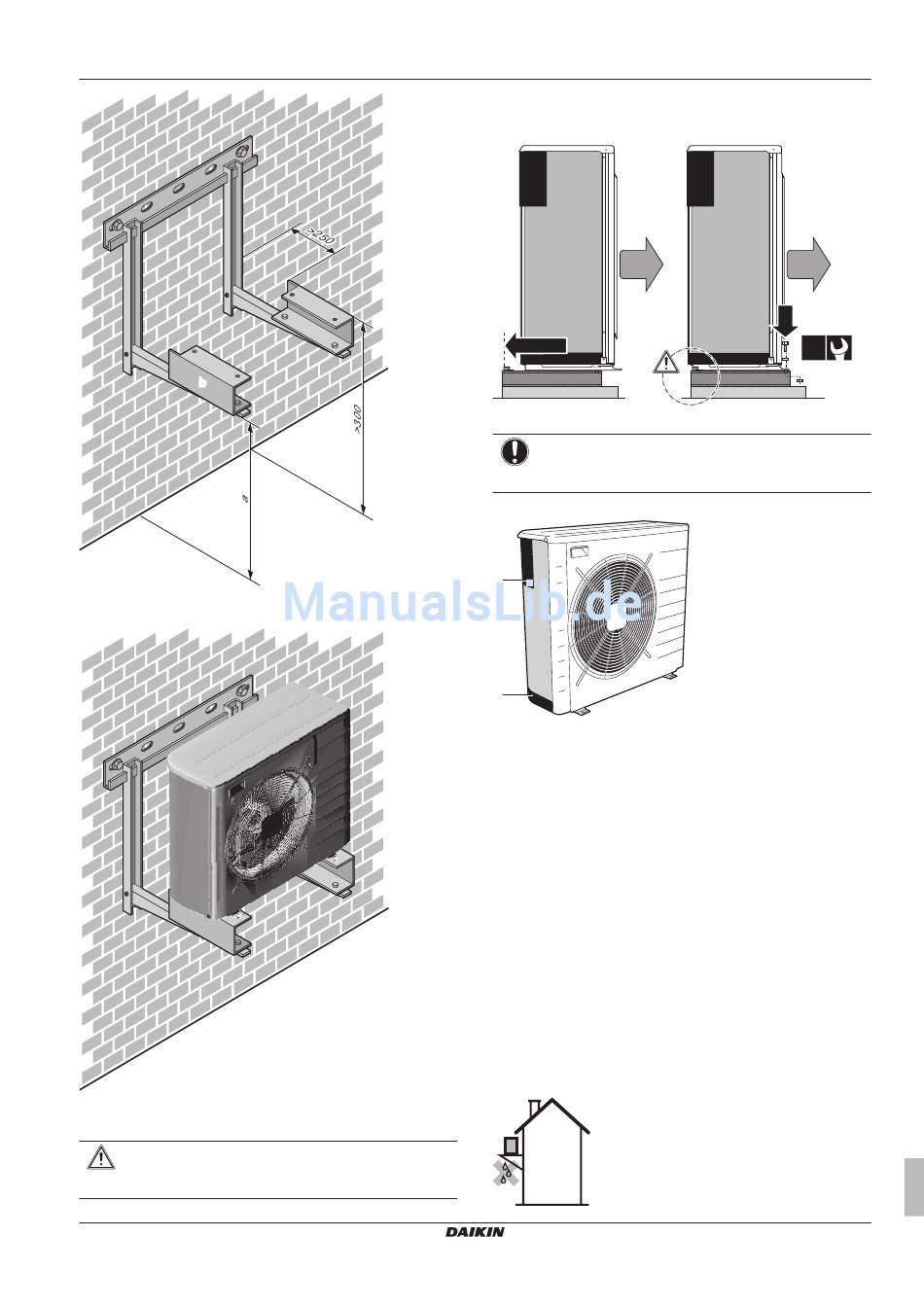

So installieren Sie das Außengerät
ACHTUNG
Entfernen Sie den Schutzkarton NICHT, bevor das Gerät
richtig montiert ist.
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
1 Heben Sie das Außengerät wie unter "3.1.2 So entfernen Sie
das Zubehör vom Außengerät" auf Seite 6 beschrieben an.
2 Installieren Sie das Außengerät wie folgt:
a
1
a Luftauslass
HINWEIS
Das Untergestell MUSS an der Rückseite des U-Trägers
ausgerichtet sein.
3 Entfernen Sie den Schutzkarton und die Anleitung.
b
a
a Schutzkarton
b Anleitung
7.2.3
So bereiten Sie die Arbeiten am
Ablaufsystem vor
▪ Das Gerät nicht an Orten installieren, wo aus dem Gerät
austretendes Wasser Schäden am Standort verursachen kann
(z. B. im Fall einer verstopften Ablaufwanne).
▪ Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
▪ Installieren Sie das Gerät auf einer geeigneten Unterlage, so dass
das Abwasser abfließen kann und sich kein Eis ansammelt.
▪ Errichten Sie um das Fundament einen Kanal zur Ableitung des
rund um das Gerät befindlichen Abwassers.
▪ Verhindern Sie, dass Abwasser über Laufwege fließt, damit diese
nicht rutschig werden, wenn die Umgebungstemperatur unter den
Gefrierpunkt sinkt.
▪ Bringen Sie bei Installation des Geräts auf einem Rahmen eine
wasserdichte Platte innerhalb von 150 mm von der Unterkante
des Geräts an, um ein Eindringen des Wassers in das Gerät und
ein Tropfen des Kondenswassers zu vermeiden (siehe Abbildung
unten).
7 Installation
a
2
2x
Referenzhandbuch für den Monteur
31
