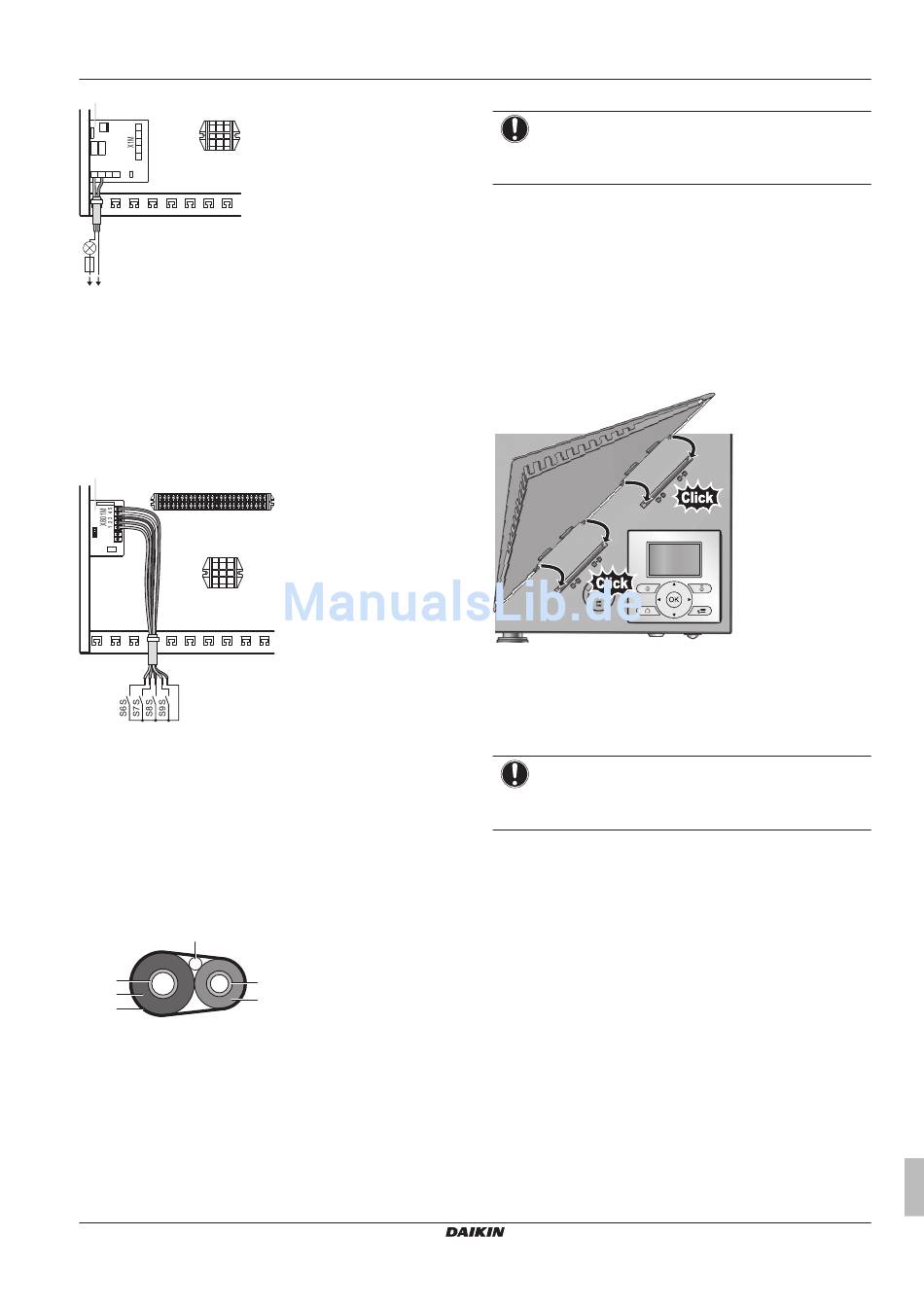

a
X1M
A4P
X2M
X1 X2
X3 X4
L N
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.6.13
So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
X2M
A8P
X1M
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.7
Abschließen der Installation des
Außengeräts
7.7.1
So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
b
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
7.7.2
So schließen Sie das Außengerät
1 Schließen Sie die Schaltkastenabdeckung.
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
d
e
2 Schließen Sie die Wartungsabdeckung.
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
7.8
Abschließen der Installation des
Innengeräts
7.8.1
So befestigen Sie die
Benutzerschnittstelle am Innengerät
1 Stellen Sie sicher, dass die Frontblende vom Innengerät
entfernt wurde. Siehe "7.1.2 So öffnen Sie das Innengerät" auf
Seite 30.
2 Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
3 Montieren Sie die Frontblende am Innengerät.
7.8.2
So schließen Sie das Innengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Bringen Sie die Frontblende wieder an.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
8
Konfiguration
8.1
Übersicht: Konfiguration
Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es
möglicherweise NICHT erwartungsgemäß. Sie können das System
über die Benutzerschnittstelle konfigurieren.
Wenn Sie die Benutzerschnittstelle erstmalig (über das Innengerät)
einschalten, wird ein Schnellstart-Assistent aufgerufen, der Sie bei
der Konfiguration des Systems unterstützt. Erforderlichenfalls
können Sie auch zu einem späteren Zeitpunkt Änderungen an der
Konfiguration vornehmen.
Der Monteur kann die Konfiguration an einem anderen Ort auf dem
PC vorbereiten und später mit dem PC-Konfigurator zum System
hochladen. Weitere Informationen über den Anschluss finden Sie
unter "8.1.1 So schließen Sie das PC-Kabel an den Schaltkasten an"
auf Seite 46.
8 Konfiguration
Referenzhandbuch für den Monteur
45
