4 Über die Geräte und Optionen
Modellkennung
Beispiel: ER L Q 006 CA V3
Code
ER
Geteilte Wärmepumpe für den Außenbereich für
Europa
L
Niedrige Wassertemperatur – Umgebungsbereich:
L=−10~−20°C
Q
Kältemittel R410A
006
Kapazitätsklasse:
▪ 004=4,5 kW
▪ 006=6 kW
▪ 008=7,5 kW
CA
Baureihe
V3
V3=1~, 230 V, 50 Hz
4.1.2

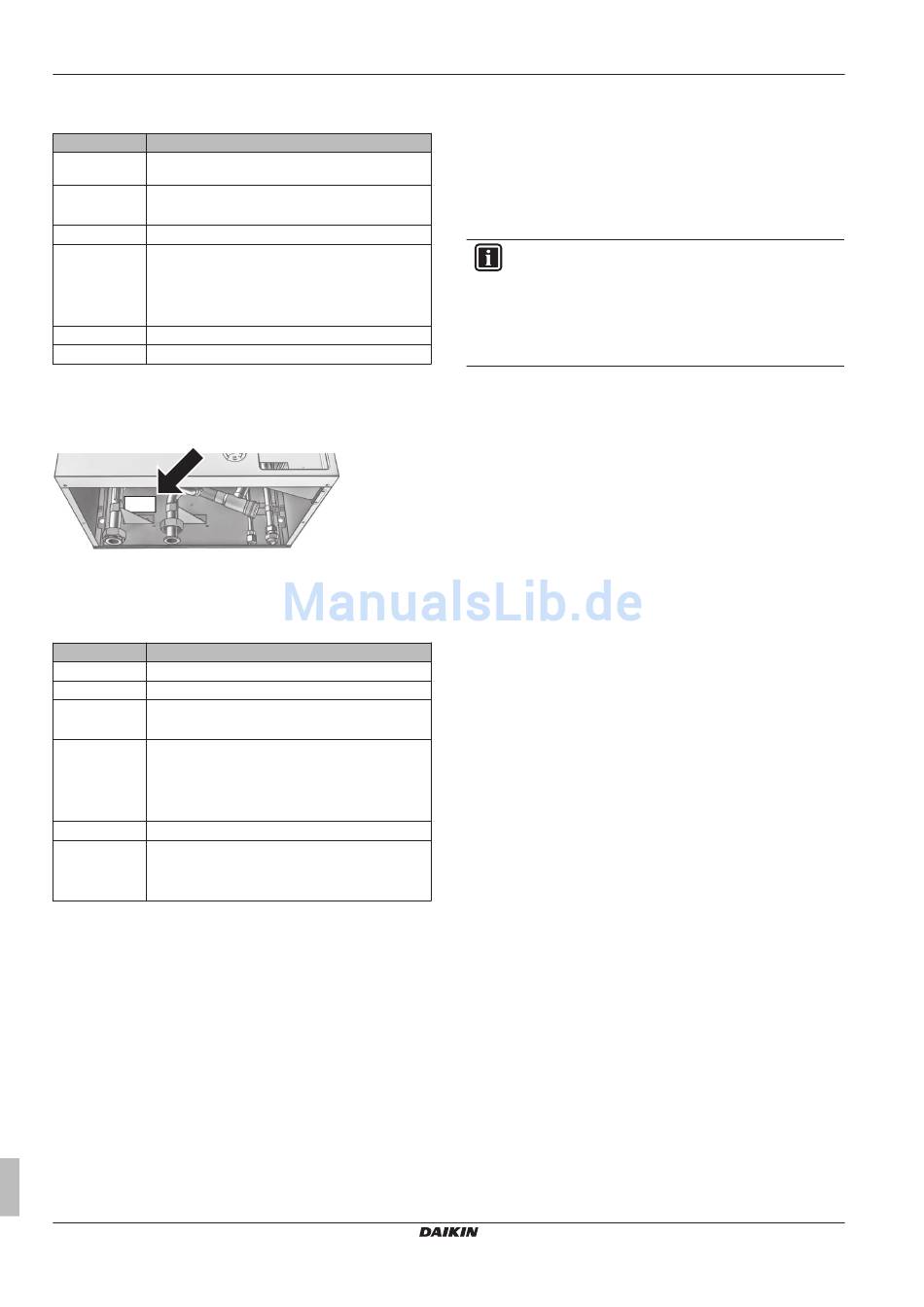

Typenschild: Innengerät
Wo?
Modellkennung
Beispiel: E HB H 04 CA 3V
Code
E
Europäisches Modell
HB
HB=Wandmontiertes Innengerät
H
▪ H=Nur Heizen
▪ X=Heizen/Kühlen
04
Kapazitätsklasse:
▪ 04=4 kW
▪ 08=8 kW
▪ 16=16 kW
CA
Baureihe
3V
Modell mit Reserveheizung
▪ 3V
▪ 9W
4.2
Mögliche Gerätekombinationen und
Optionen
4.2.1
Liste der Optionen für das Außengerät
Ablaufwanne (EKDP008CA)
Die Ablaufwanne ist erforderlich, um das Kondensat vom
Außengerät zu sammeln. Das Ablaufwannen-Kit besteht aus:
▪ Ablaufblech
▪ Installationshalter
Die Installationsanweisungen sind der Installationsanleitung der
Ablaufwanne zu entnehmen.
Referenzhandbuch für den Monteur
8
Erläuterung
Beschreibung
Heizer für Ablaufwanne (EKDPH008CA)
Der Heizer für die Ablaufwanne ist erforderlich, um ein Einfrieren der
Ablaufwanne zu vermeiden.
Es wird empfohlen, diese Option in kälteren Regionen zu
installieren, in denen es zu niedrigen Temperaturen oder schweren
Schneefällen kommen kann.
Die Installationsanweisungen sind der Installationsanleitung des
Heizers für die Ablaufwanne zu entnehmen.
INFORMATION
Wenn der Heizer für die Ablaufwanne verwendet wird,
MUSS die Steckbrücke JP_DP auf der Wartungsplatine
des Außengeräts abgetrennt werden.
Nach dem Abtrennen der Steckbrücke MÜSSEN Sie das
Außengerät
zurücksetzen,
aktivieren.
U-Träger (EKFT008CA)
Die U-Träger sind Installationshalter, auf denen das Außengerät
installiert werden kann.
Es wird empfohlen, diese Option in kälteren Regionen zu
installieren, in denen es zu niedrigen Temperaturen oder schweren
Schneefällen kommen kann.
Die Installationsanweisungen sind der Installationsanleitung des
Außengeräts zu entnehmen.
4.2.2
Liste der Optionen für das Innengerät
Benutzerschnittstelle (EKRUCAL1, EKRUCAL2)
Die Benutzerschnittstelle wird als Zubehör mit dem Gerät geliefert.
Eine zusätzliche Benutzerschnittstelle ist optional erhältlich.
Die zusätzliche Benutzerschnittstelle kann verbunden werden:
▪ um beide Optionen zu haben:
▪ Steuerung in der Nähe des Innengeräts
▪ Raumthermostatfunktion in dem zu heizenden Hauptraum
▪ Um über eine Benutzerschnittstelle zu verfügen, die andere
Sprachen enthält
Die zusätzliche Benutzerschnittstelle EKRUCAL1 umfasst die 6
folgenden, gängigen Sprachen: Englisch, Deutsch, Französisch,
Niederländisch, Italienisch, Spanisch.
Die zusätzliche Benutzerschnittstelle EKRUCAL2 umfasst andere
Sprachen:
Englisch,
Schwedisch,
Türkisch, Portugiesisch.
Die Sprachen der Benutzerschnittstelle können per PC-Software
hochgeladen oder von einer Benutzerschnittstelle auf die andere
kopiert werden.
Hinweise zur Installation finden Sie unter "7.6.6 So schließen Sie die
Benutzerschnittstelle an" auf Seite 42.
Raumthermostat (EKRTWA, EKRTR1)
Sie können ein optionales Raumthermostat an das Innengerät
anschließen.
Dieses
Thermostat
(EKRTWA) oder drahtlos (EKRTR1) sein.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Dezentraler Fühler für drahtloses Thermostat (EKRTETS)
Sie können einen drahtlosen Raumtemperaturfühler (EKRTETS) nur
in
Verbindung
mit
dem
drahtlosen
verwenden.
um
diese
Funktion
Norwegisch,
Tschechisch,
kann
entweder
verdrahtet
Thermostat
(EKRTR1)
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
zu
