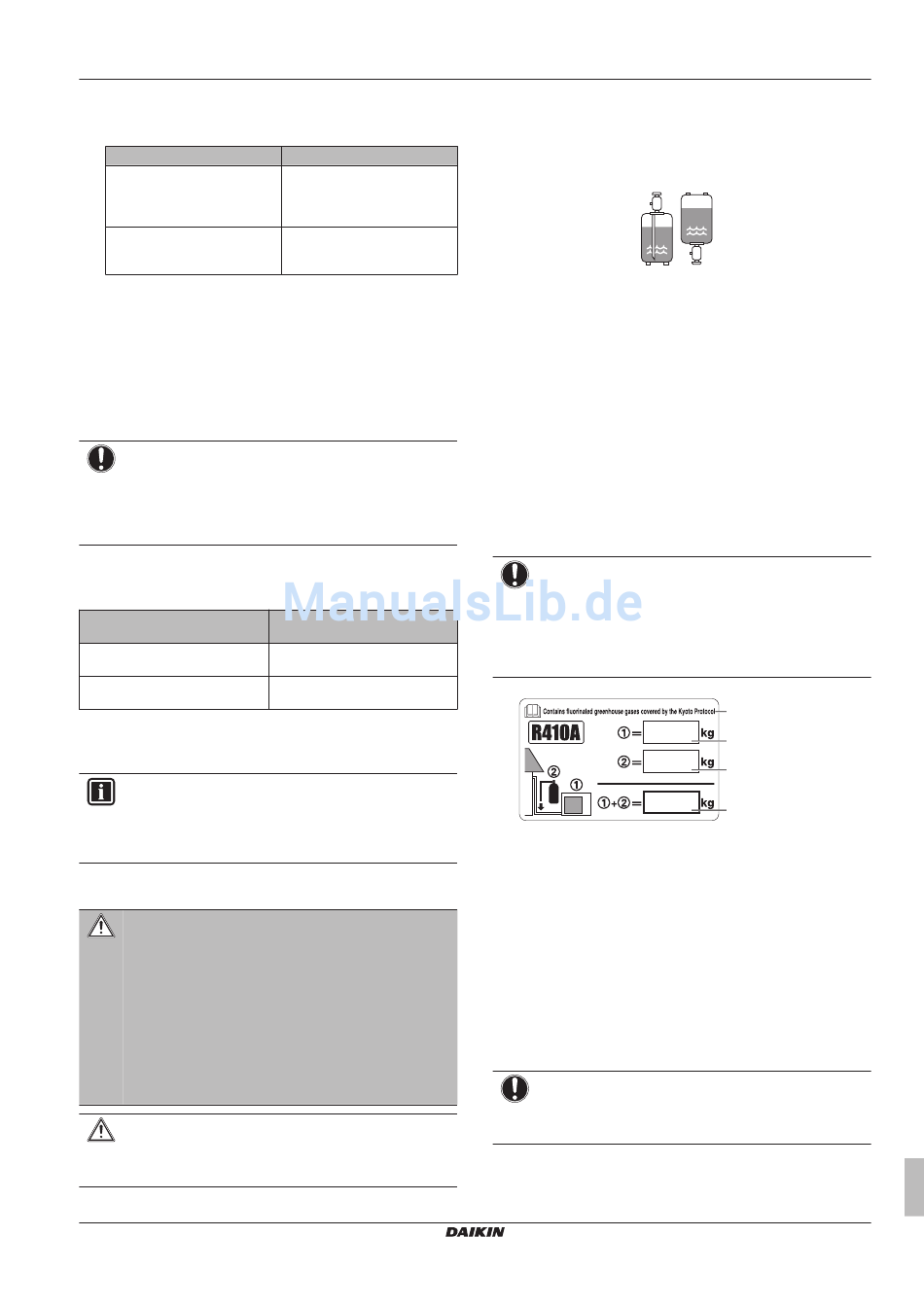

1 Führen Sie eine Vakuumtrocknung des Systems durch, bis am
Manometer ein Druck von –0,1 MPa (–1 Bar) angezeigt wird.
2 Warten Sie etwa 4-5 Minuten und überprüfen Sie den Druck:
Wenn der Druck...
unveränderlich ist
zunimmt
3 Evakuieren Sie das System für mindestens 2 Stunden auf einen
Zieldruck von –0,1 MPa (–1 Bar).
4 Überprüfen Sie nach Abschaltung der Pumpe 1 Stunde lang
den Druck.
5 Wenn das Zielvakuum NICHT erreicht wird oder das Vakuum
NICHT 1 Stunde lang aufrecht gehalten werden kann, gehen
Sie wie folgt vor:
▪ Überprüfen Sie das System erneut auf Undichtigkeiten.
▪ Führen Sie erneut die Vakuumtrocknung durch.
HINWEIS
Stellen Sie sicher, dass das Gas-Absperrventil nach der
Installation der Rohrleitungen und der Vakuumtrocknung
geöffnet ist. Der Betrieb des Systems mit geschlossenem
Absperrventil kann eine Beschädigung des Kompressors
zur Folge haben.
7.4.13
So ermitteln Sie die nachzufüllende
zusätzliche Kältemittelmenge
Gesamtlänge der
Flüssigkeitsleitungen...
≤10 m
>10 m
7.4.14
So berechnen Sie die Nachfüllmenge bei
einer kompletten Neubefüllung
INFORMATION
Wenn eine komplette Neubefüllung erforderlich ist, beträgt
die
Kältemittel-Gesamtmenge:
Kältemittelmenge (siehe Typenschild des Geräts) +
ermittelte zusätzliche Menge.
7.4.15
So füllen Sie Kältemittel ein
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R410A.
Andere Substanzen können zu Explosionen und
Unfällen führen.
▪ R410A enthält fluorierte Treibhausgase, die durch das
Kyoto-Protokoll
Erderwärmungspotenzial dieses Kältemittels beträgt
1975. Setzen Sie diese Gase NICHT in die Atmosphäre
frei.
▪ Verwenden Sie immer Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
ACHTUNG
Füllen Sie NICHT mehr Kältemittel als die angegebene
Menge ein, um eine Beschädigung des Verdichters zu
vermeiden.
Sonstige Hinweise:
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
dann...
befindet sich keine
Feuchtigkeit im System.
Dieses Verfahren ist
abgeschlossen.
befindet sich Feuchtigkeit im
System. Fahren Sie mit dem
nächsten Schritt fort.
dann...
füllen Sie KEIN zusätzliches
Kältemittel ein.
füllen Sie 20 g Kältemittel je
weiterem Meter (über 10 m) ein.
werkseitig
eingefüllte
abgedeckt
werden.
Das
▪ Verwenden Sie nur Werkzeuge, die ausschließlich für R410A
vorgesehen sind, um den Druckwiderstand zu gewährleisten und
zu verhindern, dass Fremdstoffe in das System eindringen.
▪ Prüfen Sie vor dem Auffüllen, ob der Kältemittelzylinder mit einem
Siphonrohr ausgerüstet ist (auf dem Zylinder sollte "liquid filling
siphon attached" (Flüssigkeitsfüllsiphon beigefügt) o. Ä. stehen).
Das flüssige Kältemittel
bei aufrechter Position
des Zylinders einfüllen.
▪ Kältemittelzylinder müssen langsam geöffnet werden.
▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in
Gasform kann ein normaler Betrieb verhindert werden.
1 Schließen
Sie
den
Wartungsanschluss an.
2 Füllen Sie die zusätzliche Kältemittelmenge ein.
3 Öffnen Sie das Gas-Absperrventil.
Wenn ein Abpumpvorgang bei einer Demontage oder Verlagerung
des Systems erforderlich ist, finden Sie unter "13.1 So führen Sie
den
Abpumpvorgang
durch"
Informationen.
7.4.16
So bringen Sie den Aufkleber mit
Hinweisen zu fluorierten Treibhausgasen
an
HINWEIS
Die nationale Umsetzung der EU-Vorschriften bezüglich
bestimmter
fluorierte
möglicherweise die Angabe in der Amtssprache am Gerät.
Daher ist ein zusätzlicher mehrsprachiger Aufkleber mit
Hinweisen zu fluorierten Treibhausgasen im Lieferumfang
des Geräts enthalten.
1 Füllen Sie den Aufkleber wie folgt aus:
a Ziehen Sie das entsprechende Etikett mit der
offiziellen Sprache vom mehrsprachigen Aufkleber
mit Hinweisen zu fluorierten Treibhausgasen ab und
kleben Sie es auf a auf.
b Werkseitig
eingefüllte
Typenschild des Geräts.
c Zusätzliche eingefüllte Kältemittelmenge
d Gesamte Kältemittelbefüllung
2 Befestigen
Sie
den
Aufkleber
Außengeräts nahe der Gas- und Flüssigkeits-Absperrventile.
7.5
Anschließen der Wasserleitungen
7.5.1
So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
7 Installation
Das flüssige Kältemittel bei
umgedrehter Position des
Zylinders einfüllen.
Kältemittelzylinder
an
den
auf
Seite
81
ausführlichere
Treibhausgase
erfordert
a
b
c
d
Kältemittelmenge:
siehe
an
der
Innenseite
des
Referenzhandbuch für den Monteur
37
