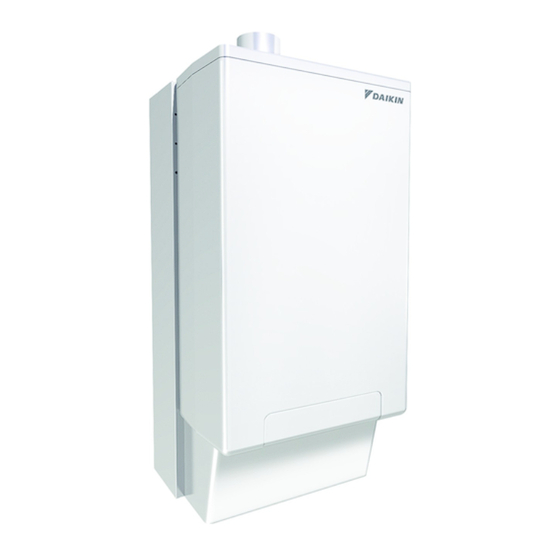

Daikin Altherma R Hybrid CHYHBH05AF Referenzhandbuch Für Den Monteur
  1. Anleitungen
  2. Marken
  3. Daikin Anleitungen
  4. Klimaanlagen
  5. CHYHBH05AF
  6. Referenzhandbuch für den monteur
Daikin Altherma R Hybrid CHYHBH05AF Referenzhandbuch Für Den Monteur

Daikin Altherma R Hybrid CHYHBH05AF Referenzhandbuch Für Den Monteur

Vorschau ausblenden Andere Handbücher für Altherma R Hybrid CHYHBH05AF:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CHYHBH05AF
CHYHBH08AF
EHYKOMB33A
Referenzhandbuch für den Monteur
Daikin Altherma R Hybrid

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin Altherma R Hybrid CHYHBH05AF

Inhaltszusammenfassung für Daikin Altherma R Hybrid CHYHBH05AF

  • Seite 1 Referenzhandbuch für den Monteur Daikin Altherma R Hybrid CHYHBH05AF CHYHBH08AF EHYKOMB33A...

  • Seite 2: Inhaltsverzeichnis

    So öffnen Sie den Gasboiler ........................... 51 7.2.4 So öffnen Sie die Schaltkastenabdeckung des Gasboilers................51 Montieren des Innengeräts ............................52 7.3.1 Über die Montage des Innengeräts ....................... 52 Referenzhandbuch für den Monteur CHYHBH05+08AF + EHYKOMB33A Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 3 Montieren eines horizontalen Rauchabzugssystems ..................96 7.12.9 Montieren eines vertikalen Rauchabzugssystems..................97 7.12.10 Schwadenregelungssatz ..........................97 7.12.11 Rauchabzüge in Hohlräumen ......................... 97 7.13 Abschließen der Installation des Außengeräts....................... 98 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 4 13.3.12 Symptom: Der Brenner zündet NICHT ......................188 13.3.13 Symptom: Das Zündgeräusch des Brenners ist zu laut.................. 188 13.3.14 Symptom: Der Brenner schwingt ........................189 13.3.15 Symptom: Keine Raumheizung durch den Gaskessel..................189 Referenzhandbuch für den Monteur CHYHBH05+08AF + EHYKOMB33A Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 5 Technische Daten: Gasboiler ............................214 15.8.1 Allgemeines ..............................214 15.8.2 Spezifikationen energiebezogene Produkte ....................216 15.8.3 Gerätekategorie und Zufuhrdruck ......................... 217 16 Glossar 17 Tabelle der bauseitigen Einstellungen CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 6: Allgemeine Sicherheitsvorkehrungen

    WARNUNG: ENTZÜNDLICHES MATERIAL VORSICHT Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann. HINWEIS Weist auf eine Situation hin, die zu Sachschäden führen kann. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 7: Erklärung

    WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E –...
  • Seite 8 Allgemeine Sicherheitsvorkehrungen WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

  • Seite 9: Installationsort

    1.2.3 Kältemittel — bei R410A oder R32 Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 10 Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in den laufenden Verdichter gelangt. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 11: Wasser

    Die Verwendung von Füllwasser und Nachfüllwasser, das die angegebenen Qualitätsanforderungen NICHT erfüllt, kann zu einer erheblich verringerten Lebensdauer der Ausrüstungsteile führen. Dafür ist ausschließlich der Benutzer verantwortlich. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 12: Elektrik

    Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 13: Gas

    Betreiben Sie das Gerät NUR mit dem auf den Typenschildern angegebenen Gastyp und Gasdruck. Installation und Einstellung des Gassystems MÜSSEN durchgeführt werden: ▪ durch für diese Arbeiten qualifiziertes Personal, CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 14: Gasabzug

    Fällen nicht, es sei denn, es handelt sich um gesetzlich zugesicherte Rechte. Sie dürfen Rauchabzugssystemteile verschiedener Hersteller NICHT miteinander kombinieren. 1.2.8 Örtliche Gesetzgebung Beachten Sie die lokalen und nationalen Vorschriften. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 15: Hinweise Zum Produkt

    ▪ Wärmepumpenmodul, ▪ Gaskesselmodul. Diese Module MÜSSEN immer zusammen installiert und verwendet werden. a Wärmepumpenmodul b Gaskesselmodul INFORMATION Dieses Produkt ist nur für den Hausgebrauch konzipiert. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 16: Über Die Dokumentation

    Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪...

  • Seite 17: Monteur-Referenzhandbuch Auf Einen Blick

    Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 18: Über Die Verpackung

    Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum Installationsort gebracht werden kann. 4.2 Innengerät 4.2.1 So packen Sie das Innengerät aus CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 19: So Entfernen Sie Das Zubehör Vom Innengerät

    Sicherheitsvorkehrungen, Kurzanleitung zur Installation, das Kessel-Kommunikationskabel und das Reduzierstück-Zubehör-Kit befinden sich im oberen Teil des Kartons. Die Verbindungsstücke für den Gasboiler sind an der Wasserleitung angebracht. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 20: Gasboiler

    Kesselkommunikationskabel h Reduzierstück-Zubehör-Kit 4.3 Gasboiler 4.3.1 So packen Sie den Gasboiler aus Stellen Sie vor dem Auspacken den Gaskessel so nah wie möglich am Installationsort auf. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 21: So Entfernen Sie Das Zubehör Vom Gasboiler

    Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. 4.3.2 So entfernen Sie das Zubehör vom Gasboiler 1 Entfernen Sie das Zubehör. a Montageleiste b Kondensatfang CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 22 Über die Verpackung c Installations- und Bedienungsanleitung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 23: Über Die Geräte Und Optionen

    Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. 5.2.1 Typenschild: Inneneinheit Modellkennung Beispiel: C HY HBH 05 AA V3 Code Beschreibung Multikompatibles Modell für die private Anwendung Hybrid-Innengerät Hydrobox, nur Heizen Kapazitätsklasse Modellserie Stromversorgung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 24: Typenschild: Gaskessel

    Wärmeleistung (Raumheizung) (kW) n Nennleistung (kW) o Maximaler Raumheizungsdruck (bar) p Maximale Strömungstemperatur (°C) q Stromversorgung r GCN = Abk. für Gas Council Number s SVGW-Nummer CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 25: Kombinieren Von Geräten Und Optionen

    Sie können einen optionalen Raumthermostat an das Innengerät anschließen. Dieses Thermostat kann entweder verdrahtet (EKRTWA) oder drahtlos sein (EKRTR1 und RTRNETA). Das Thermostat RTRNETA kann nur in Einheiten verwendet werden, die zum Heizen dienen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 26 PC her. Es ermöglicht das Hochladen von verschiedenen Sprachdateien an die Benutzerschnittstelle und von Innenraumparametern an das Innengerät. Informationen zu den verfügbaren Sprachdateien erhalten Sie bei Ihrem Händler. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 27 Ein Satz Ventile für den einfachen Anschluss an die bauseitigen Rohrleitungen. Zum Anschluss des richtigen Bausatzes beachten Sie die Kombinationstabelle. Die Installationsanweisungen sind der Installationsanleitung des Ventilsatzes zu entnehmen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 28: Mögliche Optionen Für Den Gaskessel

    Dachanschluss PP/GLV 60/100 AR460 EKFGS0518 Witterungsschutz, steil, Schiefer Pb/ GLV 60/100 18°-22° EKFGS0519 Witterungsschutz, steil, Schiefer Pb/ GLV 60/100 23°-17° EKFGP7910 Witterungsschutz, steil, Schiefer PF 60/100 25°-45° CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 29 Austritt-Management-Kit 60 (nur UK) EKFGP1295 Abzugdeflektor 60 (nur UK) EKFGP1284 PMK-Kniestück 60 90 (nur UK) EKFGP1285 PMK-Kniestück 60 45° (2-teilig) (nur EKFGP1286 PMK-Verlängerung 60 L=1000 inkl. Halter (nur UK) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 30 Witterungsschutz, steil, Schiefer Pb/ GLV 80/125 48°-52° EKFGT6307 Witterungsschutz, steil, Schiefer Pb/ GLV 80/125 53°-57° EKFGP1297 Witterungsschutz, flach, Aluminium 80/125 0°-15° EKFGP6368 T-Stück flex.100 Kesselanschluss-Satz EKFGP6354 Flex.100-60 + Stütz-Kniestück CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 31 Verlängerung flex. PP 100 L=25 m EKFGP6325 Anschluss flex.-flex.PP 100 EKFGP5197 Kaminaufsatz PP 130 inkl. Rauchabzugsrohr EKFGS0252 Adapter flex. befestigt PP 130 EKFGP6353 Halterung oben Inox Ø130 EKFGS0250 Verlängerung flex. PP 130 L=130 m CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 32 Verlängerung flex. PP 80 L=50 m EKFGP6324 Anschluss flex.-flex. PP 80 EKFGP6333 Distanzstück PP 80-100 EKFGP4481 Befestigung Ø100 EKFGV1101 Kaminanschluss 60/10 Luftzufuhr Dn.80 C83 EKFGV1102 Anschlusssatz 60/10-60 Rauchgas-/ Lufteinlass Dn.80 C53 EKFGW4001 Verlängerung P BM-Air 80×500 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 33: Mögliche Innen- Und Außengerätekombinationen

    5.3.3 Mögliche Innen- und Außengerätekombinationen Beachten Sie die Kombinationstabelle in den technischen Daten. 5.3.4 Mögliche Kombinationen von Innengerät und Brauchwasserspeicher Innengerät Brauchwasserspeicher EKHWP300B + EKHWP500B CHYHBH05 CHYHBH08 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 34: Vorbereitung

    Maximale äquivalente Rohrleitungslänge zwischen dem 10 m Brauchwasserspeicher und dem Innengerät (nur bei Anlagen mit Brauchwasserspeicher). (a) Rohrdurchmesser 0,75". ▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der Installation: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 35 H Abstand, gemessen vom Boden bis zur Unterseite des Gehäuses des Gaskessels (mindestens 500 mm, und im Fall eines Ventilmontagesatzes: 800 mm). h Abstand, gemessen vom Boden bis zur Bördelmutter der Kältemittelleitung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 36 ▪ Belüftungsöffnungen nach außen werden NICHT als geeignete Belüftungsöffnungen angesehen (der Benutzer kann sie blockieren, wenn es kalt ist). Informationen zu den Anforderungen der Lüftungsöffnungen finden Sie unter "Anforderungen Lüftungsöffnungen" im Kapitel "Technische Daten". CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 37: Vorbereiten Der Kältemittelleitungen

    Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "1 Allgemeine Sicherheitsvorkehrungen" [  6]. ▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre. ▪ Rohrdurchmesser: CHYHBH05+08 Flüssigkeitsleitung Ø6,4 mm (1/4") Gasleitung Ø15,9 mm (5/8") ▪ Rohrleitungs-Härtegrad und -stärke: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 38: Isolieren Der Kältemittelleitungen

     6]. HINWEIS Stellen Fall Kunststoffrohren sicher, dass vollständig sauerstoffdiffusionsdicht gemäß DIN  4726 sind. Die Diffusion von Sauerstoff in die Rohrleitung kann zu einer übermäßigen Korrosion führen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 39 Sie eine Mischstation, um zu verhindern, dass zu heißes Wasser in den Kreislauf der Bodenheizung eintritt. ▪ Wassertemperatur. Alle installierten Rohrleitungen Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den folgenden Temperaturen standhalten können: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 40 Brauchwasserbereitung und der Wasserkreislauf der Bodenheizung vollständig voneinander getrennt sind. ▪ Ventil –  Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil oder ein 3- Wege-Ventil verwendet, muss die Ventil-Umstellzeit kürzer als 60 Sekunden sein. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 41 Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung gefordert wird, schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-Endpunkt und dem Anschluss für den Rückführungsanschluss des Brauchwasserspeichers an. a Rückführungsanschluss b Warmwasseranschluss CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 42: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes

    Innengerät c Wärmetauscher d Kessel e Bypass-Ventil f Pumpe g Absperrventil (bauseitig zu liefern) h Kollektor i Bypass-Ventil (bauseitig zu liefern) RAD1…3 Radiator (bauseitig zu liefern) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 43 Keine Anpassung des Gehen Sie wie folgt vor: Vordrucks erforderlich. ▪ Verringern Sie den Vordruck. ▪ Überprüfen Sie, dass die Wassermenge NICHT maximal zulässige Wassermenge überschreitet. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 44: Ändern Des Vordrucks Des Ausdehnungsgefäßes

    Wird der Vordruck des Ausdehnungsgefäßes falsch eingestellt, arbeitet das System nicht ordnungsgemäß. Die Änderung des Vordrucks des Ausdehnungsgefäßes sollte durch Verringerung oder Erhöhung Stickstoffdrucks über Schrader-Ventil Ausdehnungsgefäßes erfolgen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 45: So Überprüfen Sie Das Wasservolumen: Beispiele

    Installieren Sie daher ein zusätzliches Ausdehnungsgefäß außerhalb der Anlage. 6.5 Vorbereiten der Elektroinstallation 6.5.1 Informationen zur Vorbereitung der Elektroinstallation INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "1 Allgemeine Sicherheitsvorkehrungen" [  6]. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 46: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren

    2 Stromversorgungs- und Verbindungskabel zum Innengerät 3 Stromversorgung für Gaskessel 6.5.3 Übersicht über die elektrischen Anschlüsse für externe und interne Aktoren Die nachfolgende Abbildung zeigt die erforderliche bauseitige Verkabelung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 47: Bedieneinheit

    100 mA Brauchwasserspeicherfühler 2 Raumthermostat/ 3 oder 4 100 mA Wärmepumpenkonvektor Außentemperaturfühler Innentemperaturfühler Bauseitig zu liefernde Komponenten Absperrventil 100 mA Brauchwasserpumpe Alarmausgang Umschalter zur Steuerung der externen Wärmequelle Raumheizungssteuerung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 48 Anschluss einer Bedieneinheit und Anschluss von zwei Bedieneinheiten. (g) Kabelquerschnitt 1,5 mm ; maximale Länge: 50 m. HINWEIS Weitere technische Daten der verschiedenen Anschlüsse befinden sich auf der Innenseite des Innengeräts. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 49: Installation

    7.2.1 Über das Öffnen der Geräte Es kann vorkommen, dass das Gerät geöffnet werden muss. Beispiel: ▪ Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 50: So Öffnen Sie Die Schaltkastenabdeckung Des Innengeräts

    Schaltkastens. 7 Nehmen Sie den Schaltkasten aus dem Gerät. 8 Hängen Sie den Schaltkasten mit den dafür vorgesehenen Haken am Schaltkasten an die Seite des Geräts. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 51: So Öffnen Sie Den Gasboiler

    1 Öffnen Sie den Gaskessel; siehe "7.2.3 So öffnen Sie den Gasboiler" [  51]. 2 Ziehen Sie die Boilersteuereinheit nach vorne. Die Boilersteuerung kippt nach unten, sodass Sie Zugang erhalten. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 52: Montieren Des Innengeräts

    1 Halten Sie die Montageschablone (siehe Karton) an die Wand und befolgen Sie die unten gezeigten Schritte. 2 Befestigen Sie den Wandhalter mit 2 M8-Schrauben an der Wand. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 53 Wandhalterung. Stellen Sie sicher, dass das Gerät richtig befestigt ist. Sie können zusätzlich die Unterseite des Geräts mit 2 M8-Schrauben befestigen. 6 Das Gerät ist jetzt an die Wand montiert. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 54: Montage Des Gasboilers

    (linke Hand oben und rechte Hand unten) und eine andere Person hebt ihn auf der rechten Seite (linke Hand unten und rechte Hand oben). 5 Neigen Sie das Oberteil des Geräts an der Position der Montagehalterung des Innengeräts. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 55: So Installieren Sie Den Kondensatfang

    Voraussetzung: Der Boiler MUSS vor der Installation des Kondensatfangs geöffnet werden. 1 Bringen Sie das flexible Rohr (Zubehör) am Kondensatfangauslass an. 2 Füllen Sie den Kondensatfang mit Wasser. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 56 HINWEIS Es wird empfohlen, alle äußeren Kondensatleitungen zu isolieren und Rohre mit Ø32 mm zu verwenden, um ein Gefrieren des Kondensats zu verhindern. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 57: Kondensatrohrleitung

    100 mm Ø22 mm ≥75 mm a Kondensatabfluss aus dem Kessel b Schmutzwasserabfluss mit Abzugsrohr c Abfluss oder Becken mit integriertem Überlauf d 75 mm Abwassersiphon mit Geruchsverschluss CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 58: Äußere Verbindungen

    Zweck geeignet). ▪ Verwenden Sie so wenig wie möglich Armaturen und Rohrbogen. Alle internen Grate sollten entfernt werden, sodass der interne Rohrabschnitt so glatt wie möglich ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 59: Anschließen Der Kältemittelleitung

    Die Überwurfmutter verwenden, die an der Haupteinheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl nur auf die Innenflächen der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32. ▪ Verbindungsstücke NICHT mehrmals benutzen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 60: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 61: Hinweise Zum Biegen Der Rohre

    3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf das Rohr. 4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe nachfolgende Abbildung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 62: Das Rohrende Hartlöten

    Korrosion am Rohr. Und wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität des Kältemittel-Öls beeinträchtigt. ▪ Beim Löten immer darauf achten, dass Oberflächen in der Umgebung (z.  B. Schaumstoffisolierungen) gegen Hitze geschützt sind. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 63: Absperrventil Und Service-Stutzen Benutzen

    2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4  mm, Gasseite: 6  mm) in den Ventilschaft einsetzen und dann den Ventilschaft drehen: Zum Öffnen nach links drehen Zum Schließen nach rechts drehen CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 64: Nutzung Von Reduzierstücken Für Den Anschluss Der Rohrleitung An Das Außengerät

    7.6.9 So schließen Sie die Kältemittelleitung an das Innengerät an 1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts an den Anschluss für flüssiges Kältemittel des Innengeräts an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 65: Überprüfen Der Kältemittelleitung

    Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 66: Sicherheitsvorkehrungen Beim Überprüfen Von Kältemittelleitungen

    200 kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten zu erkennen. 2 Prüfen Sie alle Verbindungen mithilfe der Blasenprüfungslösung auf Undichtigkeiten. 3 Lassen Sie das Stickstoffgas vollständig ab. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 67: So Führen Sie Die Vakuumtrocknung Durch

    Kältemittelleitung NICHT ansteigt. Dies kann z. B. durch das geschlossene Expansionsventil im Außengerätekreis verursacht sein, stellt aber KEIN Problem für den störungsfreien Betrieb des Geräts dar. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 68: Einfüllen Des Kältemittels

    üblicherweise die folgenden Schritte: 1 Feststellen, wie viel Kältemittel eingefüllt werden muss. 2 Kältemittel einfüllen. 3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der Außeneinheit befestigen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 69: Über Das Kältemittel

    >30 m R= (Gesamtlänge (m) der Flüssigkeitsleitung – 30 m)×0,020 R= Zusätzliche Füllung (kg) (gerundet in Schritten von 0,1 kg) INFORMATION Die Rohrleitungslänge ist die unidirektionale Länge der Flüssigkeitsleitung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 70: Die Menge Für Eine Komplette Neubefüllung Bestimmen

    Zusätzliche eingefüllte Kältemittelmenge d Menge der gesamten Kältemittelfüllung e Menge der Treibhausgase der Kältemittel-Gesamtfüllmenge, angegeben als Tonnen CO -Äquivalent. f GWP = Global Warming Potential (Erderwärmungspotenzial) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 71: Anschließen Der Wasserleitungen

    7.9.2 Vorsichtsmaßnahmen beim Anschließen der Wasserleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 72: Anschließen Der Wasserleitungen Des Innengeräts

    Falls ein optionaler Brauchwasserspeicher installiert wird: Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von maximal 10 bar (= 1 MPa) muss am Anschluss für Kaltwassereinlass entsprechend der geltenden Vorschriften installiert werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 73: Anschließen Der Wasserleitung Des Gasboilers

    1 Die Raumheizungsleitung des Boilers wird an das Innengerät angeschlossen. 2 Installieren Sie die geraden Messingarmaturverbindungen so, dass sie perfekt auf den Anschluss beider Module passen. 3 Drehen Sie die geraden Messingarmaturverbindungen fest. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 74: So Füllen Sie Den Raumheizungskreislauf

    5 Füllen Sie den Kreislauf mit Wasser auf, bis der Druck an der Kesselanzeige den Wert ±2 bar (Minimum 0,5 bar) erreicht hat. 6 Entlüften Sie den Wasserkreislauf so gut wie möglich. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 75: So Füllen Sie Den Brauchwasserkreislauf Des Gasboilers

    Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über  80%, muss das Isoliermaterial mindestens 20  mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 76: Anschließen Der Elektrischen Leitungen

    Teil auf den Draht setzen und mit einem geeigneten Werkzeug fixieren. a Litzenkabel b Runde, gecrimpte Anschlussklemme ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 77: Die Elektrischen Leitungen An Die Inneneinheiten Anschließen

    Boilers zu installieren. 1 Die Kabel sollten von unten in das Gerät geführt werden. 2 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 78: Verkabelung

    Weitere technische Daten der verschiedenen Anschlüsse befinden sich auf der Innenseite des Innengeräts. 7.10.5 So schließen Sie die Hauptstromversorgung des Innengeräts an 1 Schließen Sie die Hauptstromversorgung an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 79: So Schließen Sie Die Hauptstromversorgung Des Gasboilers An

    (Wartemodus). Der Druck in bar wird auf der Hauptanzeige eingeblendet. GEFAHR: STROMSCHLAGGEFAHR Eine abgesicherte Stichleitung oder eine ungeschaltete Steckdose MUSS sich im Abstand von maximal 1 m vom Gerät befinden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 80: So Schließen Sie Das Kommunikationskabel Zwischen Gasboiler Und Innengerät An

    Steckverbindung X5 5 Schließen Sie den Stecker des Gaskessels an die Steckverbindung X5 der Gaskesselplatine an. Stellen Sie sicher, dass sich die Magnetspule außerhalb des Gaskessel-Schaltkastens befindet. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 81 7 Öffnen Sie die Schaltkastenabdeckung des Innengeräts. 8 Stecken Innengerätstecker Anschluss X39A Innengerätplatine. 9 Schließen Sie die Schaltkastenabdeckung des Innengeräts. 10 Schließen Sie die Schaltkastenabdeckung des Gaskessels. 11 Schließen Sie den Gaskessel. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 82: So Schließen Sie Die Bedieneinheit An

    Achten Sie beim Befestigen der Frontblende am Gerät darauf, dass die Kabel NICHT eingeklemmt werden. (a) Die Haupt-Bedieneinheit ist für den Betrieb erforderlich, muss aber separat bestellt werden (obligatorische Option). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 83: So Schließen Sie Das Absperrventil An

    1 Schließen Sie das Steuerkabel des Ventils wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. HINWEIS Die Verkabelung ist bei einem NC-Ventil (Schließer) und einem NO-Ventil (Öffner) unterschiedlich. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 84: So Schließen Sie Die Brauchwasserpumpe An

    2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. 7.10.11 So schließen Sie den Alarmausgang an 1 Schließen Sie das Kabel des Alarmausgangs wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 85: So Schließen Sie Den Ausgang Ein/Aus Für Die Raumheizung An

    7.10.13 So schließen Sie das Sicherheitsthermostat an (Öffner) 1 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner) wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 86: Anschließen Der Gasleitung

    7.11.1 So schließen Sie die Gasleitung an 1 Schließen Sie ein Gasventil an den 15-mm-Gasanschluss des Gaskessels an und schließen Sie es gemäß den lokalen Vorschriften an die bauseitigen Rohrleitungen an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 87: Installieren Sie Einen Gassiebfilter Im Gasanschluss, Wenn Das Gas

    INFORMATION Befolgen Sie sorgfältig die mit dem Adaptersatz mitgelieferte Anweisungen. Das konzentrische Adapterstück ist mit einem Messpunkt für den Gasauslass und einem für den Lufteinlass versehen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 88: So Ändern Sie Den Gasboiler Zu Einem Konzentrischen 80/125-Anschluss

    Verbrennungsgasabzug in den Adapter. Der integrierte Dichtungsring gewährleistet einen luftdichten Anschluss. 5 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und des Kondensatkollektors. Stellen Sie sicher, dass er ordnungsgemäß angeschlossen ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 89: Ändern Des Konzentrischen 60/100-Anschlusses Zu Einem Doppelrohranschluss

    Dichtungen gewährleisten einen luftdichten Abschluss. Stellen Sie sicher, dass die Anschlüsse nicht vertauscht werden. 6 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und des Kondensatkollektors. Stellen Sie sicher, dass er ordnungsgemäß angeschlossen ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 90: Berechnen Der Gesamtleitungslänge

    Länge (m) Bogen 90° Bogen 45° Entsprechende Länge für Dualleitungsinstallation Länge (m) R/D=1 Bogen 90° 2 m Bogen 45° 1 m R/D=0,5 Bogenstück 90° 4 m Bogenstück 45° 2 m CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 91: Gerätekategorien Und Rohrlängen

    L4+L5+L6+(2×2) m 12 m Gesamtrohrlänge = Summe der geraden Rohrlängen + Summe der äquivalenten Rohrlängen von Biegungen/Rohrbogen. 7.12.4 Gerätekategorien und Rohrlängen Die folgenden Installationsmethoden werden vom Hersteller unterstützt. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 92 Frei auf dem Markt verfügbares Abzugsmaterial Mischen Sie NICHT Abzugsmaterialien von mit CE-Freigabe. unterschiedlichen Anbietern. Gemeinsames Luftzufuhr- und Nur als Doppelrohrsystem. Rauchgasauslassrohr (CLV-System). Auslass in unterschiedlichen Druckzonen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 93: Besonderer Hinweis Zu C

    Ermitteln Sie zunächst die Länge von L1; nutzen Sie dann den Graphen unten, um die maximale Länge von L2 zu bestimmen. Beispiel: Wenn die Länge von L1 2 m beträgt, kann L2 maximal 8 m lang sein. L2=–1.8×L1+11.8 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 94 L1 (m) L1+L2 (m) Besonderer Hinweis zu C : Die minimalen Durchmesser des kombinierten Gasabzugsystems finden Sie in der Tabelle unten. Anzahl der Geräte Minimaler Ø CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 95: Anwendbare Materialien

    Im Fall eines Rauchgassystems vom Typ C wird ein Rauchgasklappenventil (EKFGF1A) empfohlen. 7.12.5 Anwendbare Materialien Die Materialien für die Installation des Gasabzugs und/oder der Luftzufuhr MÜSSEN gemäß der nachstehenden Tabelle erworben werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 96: Position Des Rauchabzugsrohrs

    (50  mm pro m) installiert werden und MUSS mit mindestens 1 Halterung pro m Länge unterstützt werden. Die beste Position der Halterung befindet sich direkt vor dem Verbindungsstück. INFORMATION Flexible Rauchgasleitungen dürfen NICHT in horizontalen Verbindungsabschnitten verwendet werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 97: Montieren Eines Vertikalen Rauchabzugssystems

    Abzugssystemdichtungen in Einklang mit den Anforderungen von BS5440 installiert werden: ▪ Überprüfen Sie, ob der Kondensatfang mit Wasser gefüllt und korrekt mit dem Gasheizkessel verbunden ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 98: Abschließen Der Installation Des Außengeräts

    Schließen Innengeräteabdeckung darauf, Anzugsdrehmoment von 4,1 N•m NICHT zu überschreiten. Stellen Sie vor der Konfiguration des Wärmepumpenmoduls sicher, dass das Hybridmodul und der Gaskessel ordnungsgemäß installiert sind. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 99: Abschließen Der Installation Des Gasboilers

    Stellen Sie sicher, dass der Betriebseinlassdruck NICHT andere installierte Gasgeräte beeinflusst. 7.15.2 So schließen Sie den Gasboiler 1 Hängen Sie das obere Ende der Frontblende in das obere Ende des Gasboilers. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 100: So Installieren Sie Die Abdeckplatte

    3 Schrauben Sie beide Schrauben des Deckels fest. 4 Schließen Sie den Anzeigedeckel. 7.15.3 So installieren Sie die Abdeckplatte Das Abdeckblech für den Kessel ist ein optionales Produkt. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 101: Erweiterte-Funktion

    Sie können die Konfiguration extern am PC PC-Konfigurator vorbereiten und anschließend die Konfiguration über den PC-Konfigurator auf das System hochladen. Siehe auch: "So schließen Sie das PC-Kabel an den Schaltkasten an" [  102]. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 102 1 Schließen Sie den USB-Stecker des Kabels an den Computer an. 2 Schließen Sie den Kabelstecker an X10A auf A1P des Schaltkastens des Innengeräts an. 3 Achten Sie ganz besonders auf die Position des Steckers! CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 103 INFORMATION Eine zusätzlich 0-Dezimalstelle wird zum ersten Teil der Einstellungen hinzugefügt, wenn Sie auf die Codes in den Übersichtseinstellungen zugreifen. Beispiel: [1‑01]: “1” führt zu “01”. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 104 Benutzerschnittstelle auf die andere kopiert werden, z.  B. von EKRUCBL2 zu EKRUCBL1. 1 Schalten Sie das Gerät ein. Ergebnis: Beim erstmaligen Einschalten erscheint beiden Raumbedienmodulen die Anzeige: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 105: Daten Senden

    Ergebnis: Alle Daten (Sprachen, Programme etc.) werden vom ausgewählten Quell- Raumbedienmodul zum anderen Raumbedienmodul kopiert. Ist der Vorgang abgeschlossen, kann das System über beide Raumbedienmodul bedient werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 106: So Kopieren Sie Die Systemeinstellungen Von Der Ersten Zur Zweiten

    Scrollen Zeit Aktuelle Uhrzeit? : 00 Bestät. Anpassen Scrollen 3 Nehmen Sie die Einstellungen für das Systemlayout vor: Kapazitäten, Optionen, Standard. Weitere Einzelheiten siehe "8.1.2 Basiskonfiguration" [  107]. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 107: Basiskonfiguration

    1 (Ext.Raumtemp.St): Der Betrieb des Geräts wird vom externen Thermostat oder einer entsprechenden Vorrichtung Wärmepumpen-Konvektor) geregelt. ▪ 2 (Raumtemp.-St.)(Standard): Der Betrieb Geräts wird abhängig Umgebungstemperatur Bedieneinheit geregelt. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 108 Wassertemperaturzonen einspeisen. Während der Konfiguration muss die Anzahl der Wasserzonen eingestellt werden. Anzahl VLT-Zonen: ▪ Heizkreis)(Standard): Vorlauftemperatur-Zone. Diese Zone wird als Vorlauftemperatur-Hauptzone bezeichnet. ▪ a: Haupt-VLT-Zone Fortsetzung >> CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 109 Regelung der Raumheizung eingeschaltet ist, können Sie den gewünschten Betriebsmodus der Pumpe auswählen (gilt nur während der Raumheizung) Pumpenbetriebsart: ▪ 0 (Kontinuierlich): Entfällt. ▪ 1 (Abtastung): Entfällt. Fortsetzung >> CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 110: Brauchwassereinstellungen

    Hinweis: Für die Schweiz MUSS die Einstellung "1" sein. [A.2.2.3] [E‑07] Welche Art von Brauchwasserspeicher ist installiert? ▪ 4 (Typ 5). EKHWP. ▪ 6 (Typ 7) Drittanbieter-Speicher. Bereich: 0~6. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 111: Sekundärer Rtrn): Installiert Für Sofortiges

    Wenn eine Brauchwasser-Pumpe für Sofortwarmwasser im System vorhanden ist ([D‑02]=1), kann es aufgrund des häufigeren Brauchwasserbetriebs zu einer schnelleren Verkrustung des Kesselwärmetauschers kommen. Wenn [E‑06]=0 INFORMATION Nicht anwendbar für die Schweiz. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 112 Innengerät b Speicher c Brauchwasserpumpe (bauseitig zu liefern) d Heizelement (bauseitig zu liefern) e Rückschlagventil (bauseitig zu liefern) f Dusche (bauseitig zu liefern) g Kaltwasser CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 113 Vorlauftemperatur-Zusatzzone eingestellt werden. ▪ 1 (Thermo EIN/AUS): Siehe Kontakttyp Haupt. Angeschlossen Innengerät (X2M/1a). ▪ (K/H-Anforderung)(Standard): Siehe Kontakttyp Haupt. Angeschlossen am Innengerät (X2M/1a und 2a). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 114 Erkennung eines Alarmzustandes Erkennung eines Stromausfalls ermöglicht. ▪ 1 (Öffner): Der Alarmausgang wird NICHT aktiviert, wenn ein Alarm auftritt. Siehe auch Tabelle unten (Logik des Alarmausgangs). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 115 Wärmepumpe mit dem Erdgasverbrauch des Gaskessels verglichen. Code Beschreibung Nicht [7‑03] Vergleicht den Primärenergieverbrauch der zutreffend Wärmepumpe mit dem des Kessels. Bereich: 0~6, Schritt: 0,1 (Standard: 2,5) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 116 NICHT programmiert) Code Beschreibung [7.7.1.1] [1‑00] AT-geführ. Heizkurve einstellen: [1‑01] [1‑02] [1-02] [1‑03] [1-03] [1-00] [1-01] ▪ : Soll-Vorlauftemperatur (Haupt) ▪ : Außentemperatur Fortsetzung >> CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 117 Außenumgebungstemperatur ab) zeitlich festgelegt NICHT programmiert) ▪ Witterungsgefh. (Standard): Die Soll- Vorlauftemperatur ist: witterungsgeführt (d. h. hängt von der Außenumgebungstemperatur ab) zeitlich festgelegt NICHT programmiert) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 118: Soll-Vorlauftemperatur, Wenn Die Außentemperatur

    Das bedeutet, dass die Pumpe so gesteuert wird, dass Sie mit einem vom Monteur konfigurierten Durchfluss-Zielwert arbeitet. Der Monteur kann den Durchfluss-Zielwert festlegen für: ▪ nur Wärmepumpenbetrieb, ▪ Hybridbetrieb, ▪ nur Gaskesselbetrieb. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 119: Vorlauftemperatur: Modulation

    Änderung dieser Werte vorsichtig vor. Vorlauftemperatur: Modulation Die Modulation verringert oder erhöht die Soll-Vorlauftemperatur je nach Soll- Raumtemperatur und der Differenz zwischen dieser Temperatur und der tatsächlichen Raumtemperatur. Ergebnis: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 120: Vorlauftemperatur: Typ Wärmeübertrager

    Wärmeüberträgertyp kann das Aufheizen eines Raums mehr Zeit in Anspruch nehmen. Mit dieser Einstellung kann ein Ausgleich für ein langsames oder schnelles Heizsystem während des Aufwärmzyklus geschaffen werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 121 Warmhaltezyklen geheizt, wenn Warmhalten aktiviert ist. ▪ (Nur Prog.)(Standard): Brauchwasserspeicher kann NUR über ein Programm geheizt werden. Siehe "Brauchwasserregelung: erweiterte Funktionen" [  130] für weitere Details. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 122: Erweiterte Konfiguration/Optimierung

    8.1.3 Erweiterte Konfiguration/Optimierung Raumheizungsbetrieb: erweiterte Funktionen Vordefinierte Vorlauftemperatur Sie können vordefinierte Vorlauftemperaturen festlegen: ▪ ökonomisch (bezeichnet die Soll-Vorlauftemperatur mit dem niedrigsten Energieverbrauch) ▪ Komfort (bezeichnet Soll-Vorlauftemperatur höchsten Energieverbrauch). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 123 Temperaturbereich für das Heizen konfiguriert werden. HINWEIS Im Fall einer Bodenheizung ist es wichtig, die beim Heizen einzuhaltende maximale Temperatur beim Wasseraustritt zu begrenzen gemäß der Spezifikationen der Bodenheizungsanlage. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 124: Temperaturüberschreitung Vorlauftemperatur

    Verdichter nimmt den Betrieb wieder auf, wenn die Vorlauftemperatur unter die Soll-Vorlauftemperatur fällt. Diese Funktion ist NUR für den Heizmodus. Code Beschreibung Nicht [9-04] 1~4°C (Standard: 1°C) zutreffend CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 125 Temperaturbereiche (Raumtemperatur) Gilt NUR für die Raumthermostatregelung. Sie können Energie sparen, indem Sie ein Überhitzen vermeiden. Dazu können Sie den Temperaturbereich der Raumtemperatur für den Heizbetrieb begrenzen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 126: Raumtemperaturbereich

    Die Einstellungen können verwendet werden, um Situationen auszugleichen, in denen der Temperaturfühler der Bedieneinheit oder der externe Raumfühler NICHT am idealen Installationsort installiert werden können (siehe Installationsanleitung und/oder Monteur-Referenzhandbuch). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 127 Wenn Frostschutz Raum ([2‑06]) aktiviert ist und die Raumtemperatur unter die Raumfrostschutztemperatur ([2‑05]) fällt, versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 128 Raums durch das externe Raumthermostat gewährleistet, vorausgesetzt, dass die Vorlauftemperatur-Startseite an der Bedieneinheit eingeschaltet ist und die Einstellung der Notfallautomatik ([A.6.C]) auf "1" gesetzt ist. Zusätzlich ist ein begrenzter Frostschutz durch das Gerät möglich: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 129 Folgendes gilt nur, wenn 2 Vorlauftemperatur-Zonen vorhanden sind. Der Ausgang des Absperrventils, welches sich in der Vorlauftemperatur-Hauptzone befindet, kann konfiguriert werden. INFORMATION Während des Abtaubetriebs ist das Absperrventil IMMER geöffnet. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 130 Wenn der oben beschriebene Fall eintritt, kann das Außengerät trotzdem für DX Geräte laufen. Brauchwasserregelung: erweiterte Funktionen Voreingestellte Speichertemperaturen Gilt nur, wenn für die Brauchwasserbereitung Programm oder Warmhalten +Programm eingestellt ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 131 Die witterungsgeführten Monteureinstellungen legen fest, wie das Gerät arbeitet, wenn bestimmte Wetterbedingungen herrschen. Bei witterungsgeführtem Betrieb wird die Soll-Speichertemperatur automatisch je nach durchschnittlicher Außentemperatur bestimmt: Bei niedrigen Außentemperaturen steigen die Soll- CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 132 [0-0C]: Soll-Speichertemperatur, wenn die Außentemperatur niedrigen Umgebungstemperatur entspricht oder niedriger ist: 45°C~[6‑0E]°C (Standard: 60°C) ▪ [0-0B]: Soll-Speichertemperatur, wenn die Außentemperatur niedrigen Umgebungstemperatur entspricht oder höher ist: 35°C~[6‑0E]°C (Standard: 55°C) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 133 1: Ja [A.4.4.3] [2‑02] Startzeit: 00~23:00, Schritt: 1:00 (Standard: 23:00). [A.4.4.4] [2‑03] Temperaturziel: fester Wert (Standard: 60°C) [A.4.4.5] [2‑04] Dauer Bereich 40~60 Minuten (Standard: 40 Minuten) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 134 Drücken von , um die Desinfektion zu unterbrechen. Einstellungen für die Wärmequelle Notfallautomatik Wenn die Wärmepumpe ausfällt, kann der Gaskessel als Not-Reserveheizung genutzt und entweder automatisch oder nicht automatisch den gesamten Heizbedarf übernehmen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 135 Wenn die Umgebungstemperatur höher als diese Temperatur ist, darf der Gaskessel NICHT betrieben werden. Nur gültig, wenn [5‑00] auf 1 eingestellt ist. Bereich –15°C~35°C (Standard: 5°C) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 136 Wassers im Speicher in etwa unverändert bleibt, indem im Speicher die kälteren unteren Wasserschichten (da die Wärmetauscher- Rohrschlange nicht in Betrieb ist) mit den wärmeren oberen Schichten aufgewogen werden. Bereich: 0°C~20°C CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 137 Situationen auszugleichen, in denen der externe Außentemperaturfühler nicht am idealen Installationsort installiert werden kann (siehe Installationsanleitung). Code Beschreibung [A.6.5] [2‑0B] –5°C~5°C, Schritt: 0,5°C (Standard: 0°C) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 138 Die maximalen Werte hängen vom Gerätetyp ab: [9-0D]=0 [9-0D]=5 a (kPa) a (kPa) b (l/min) b (l/min) [9-0D]=6 [9-0D]=7 a (kPa) a (kPa) b (l/min) b (l/min) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 139 Erweiterte-Funktion [9-0D]=8 a (kPa) b (l/min) a Externer statischer Druck b Wasserdurchflussmenge CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 140: Menüstruktur: Übersicht Über Die Benutzereinstellungen

    Stufe geräusch. Betr. Strompreis Brennstoffpreis [7.6] Maßeinheit Dezimalzeichen Temperatur Druck Wärme erzeugt Durchfluss Gasverbrauch [7.7] Witterungsgeführt Haupt [7.7.1] Haupt Zusatz AT-geführ. Heizkurve einstellen [7.7.2] Zusätzlich AT-geführ. Heizkurve einstellen CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 141: Menüstruktur: Übersicht Über Die Monteureinstellungen

    Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. INFORMATION Die Einstellungen für die Zusatz-Platine werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 142 NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Die Einstellungen für den Gaszähler werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 143: Gasboiler

    AUS: Beide LEDs sind AUS. Die Temperatur des Wärmetauschers wird NICHT beibehalten. Beispiel: Es dauert ein wenig, bis an den Warmwasserhähnen Warmwasser verfügbar ist. Wenn das Warmwasser nicht sofort bereitstehen muss, dann die Brauchwasser-Komfortfunktion deaktiviert werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 144 Wert auf der Wartungsanzeige. 5 Wenn alle Einstellungen vorgenommen wurden, drücken Sie , bis auf der Wartungsanzeige eingeblendet wird. Ergebnis: Der Gasboiler wurde jetzt neu programmiert. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 145: Standardein Beschreibung Stellungen

    Einstellung nicht zu ändern. Maximale Kapazität der — Im Gaskessel befindet sich Raumheizungspumpe keine Raumheizungspumpe. Die Änderung dieser Einstellung hat keine Auswirkungen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 146 Betrieb des Geräts. Zeitraum der 0~15 min 1 min Das Ändern dieser Einstellung Raumheizungspumpe nach hat keine Auswirkungen auf dem Entlüften nach Betrieb den Betrieb des Geräts. der Warmwasserbereitung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 147: Parametereinstellung

    Schweiz) Einstellung bei Erdgas nicht zu ändern. Mindestversorgungstemperat 10°C~16°C 40°C Das Ändern dieser Einstellung ur bei OT-Nachfrage. hat keine Auswirkungen auf (OpenTherm-Thermostat) den Betrieb des Geräts. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 148 Spar-/Komforttemperatur zwischen 40°C und 65°C. Wartezeit nach einer 0 min~15 min 0 min Das Ändern dieser Einstellung Raumheizungsanforderung hat keine Auswirkungen auf von einem Thermostat. den Betrieb des Geräts. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 149 Vorschriften. Das Gasventil ist versiegelt. In Belgien MÜSSEN alle Modifikationen des Gasventils durch einen zertifizierten Vertreter des Herstellers durchgeführt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 150 13 Kleben Sie einen Aufkleber mit dem neuen Gastyp über den vorhandenen Aufkleber neben dem Gasventil. 14 Bringen Sie die Frontblende wieder an. a Kupplung b Gasmischrohr CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 151: Schalten Sie Den Gaskessel Mit Der Taste

    Messonde vor der Stabilisierung des Betriebs führt zu falschen Messwerten. Es wird empfohlen, mindestens 30 Minuten zu warten. 5 Schalten Sie den Gaskessel mit der Taste ein und fordern Sie Raumheizung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 152 Gas dort austreten kann. 13 Bringen Sie die Frontblende wieder an. VORSICHT Arbeiten an Teilen, die Gas enthalten, dürfen NUR von qualifizierten Personen durchgeführt werden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 153 -Prozentwert. Wenn der CO -Prozentwert weiterhin von den Werten in der Tabelle mit den CO -Prozentwerten bei maximaler Leistung abweicht, wenden Sie sich an Ihren Händler vor Ort. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 154 Erweiterte-Funktion 6 Drücken Sie und gleichzeitig zum Beenden des Testprogramms. 7 Bringen Sie die Frontblende wieder an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 155: Betrieb

    Umschaltung in den Brauchwassermodus, um Brauchwasser zu liefern. ▪ während des Betriebs nur des Kessels und wenn sich der Kessel im Brauchwassermodus befindet, erfolgt keine Raumheizung, sondern die Brauchwassererwärmung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 156: Fließwiderstandsdiagramm Für Den Brauchwasserkreislauf

    Wartemodus (leere Wartungsanzeige) Die LED an der Taste leuchtet und wahrscheinlich auch eine der LEDs für die Brauchwasser-Komfortfunktion. Der Gaskessel wartet auf eine Anforderung für Raumheizung und/oder Warmwasser. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 157: Belüftung

    Wenn das Innengerät eine Raumheizungsanforderung erhält, wird der Ventilator gestartet, der Brenner wird gezündet und der Raumheizungsbetrieb wird aktiviert. Im Raumheizungsbetrieb werden die Lüftergeschwindigkeit und damit die Geräteleistung durch Gaskesselsteuerung gesteuert, sodass CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 158 Raumheizungsversorgungstemperatur erreicht. Im Raumheizungsbetrieb wird die angeforderte Raumheizungsversorgungstemperatur auf der Bedienungstafel angezeigt. Die Raumheizungsversorgungstemperatur muss an der Bedieneinheit des Hybridmoduls eingestellt werden. Weitere Informationen finden Sie im Referenzhandbuch für den Benutzer. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 159: Inbetriebnahme

    Nachdem alle Überprüfungen durchgeführt worden sind, muss die Einheit geschlossen werden. Nach Schließen der Einheit diese einschalten. Sie haben die vollständigen Installationsanweisungen wie im Monteur-Referenzhandbuch aufgeführt, gelesen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 160 Einstellung ist korrekt am Gaskessel eingestellt Die Einstellung muss 0 sein. Die minimale Wassermenge ist unter allen Bedingungen gewährleistet. Siehe "Prüfen der Wassermenge Durchflussmenge" unter "6.4  Vorbereiten Wasserleitungen" [  38]. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 161: Checkliste Während Der Inbetriebnahme

    Referenzhandbuch des Außengeräts aufgeführten Schritten fort, um die Verdrahtung auf mögliche Fehler hin zu überprüfen. HINWEIS Stellen Sie sicher, dass der minimal erforderliche Wasserdurchfluss im Gerät gewährleistet ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 162: So Prüfen Sie Die Minimale Durchflussmenge

    3-Wege-Ventils für den optionalen Brauchwasserspeicher sowie die des Bypass-Ventils für den Gaskessel kann ebenfalls eingestellt werden. Um eine komplette Entlüftung zu gewährleisten, wird empfohlen, die übliche Position dieser Ventile NICHT anzupassen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 163 "So setzen Sie die Zugriffserlaubnisstufe auf “Monteur”" [  103]. 2 Stellen Sie den Entlüftungsmodus ein: Gehen Sie zu [A.7.3.1] > Monteureinstellungen > Inbetriebnahme > Entlüftung > Typ. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 164: Entlüftung

    > Monteureinstellungen > Inbetriebnahme > Entlüftung > Entlüftung starten und drücken Sie dann , um die Entlüftungsfunktion zu starten. Ergebnis: Die Entlüftung wird gestartet, und der folgende Bildschirm wird angezeigt. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 165: So Führen Sie Einen Testlauf Durch

    10.4.5 So führen Sie einen Aktor-Testlauf durch Führen Sie einen Aktortest durch, um den Betrieb der verschiedenen Aktoren zu überprüfen. Wenn Sie zum Beispiel Pumpe auswählen, wird ein Testlauf der Pumpe gestartet. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 166: Mögliche Aktor-Testläufe

    Sie kann auch bei nicht komplett ausgeführter Installation der Außengeräte durchgeführt werden. In diesem Fall führt der Gaskessel die Austrocknung durch und liefert den Vorlauf ohne Betrieb der Wärmepumpe. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 167 Der Monteur kann bis zu 20 Schritte programmieren. Für jeden Schritt muss er Folgendes eingeben: 1 Dauer in Stunden, bis zu 72 Stunden 2 Die Soll-Vorlauftemperatur, bis zu 55°C. Beispiel: CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 168 Bildschirm wird angezeigt. Sie wird nach Abschluss des Vorgangs automatisch gestoppt. Um den Vorgang manuell zu stoppen, drücken Sie wählen Sie OK und drücken Sie dann CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 169: Estrich-Aufheiz

    6 Ändern Sie das Programm und starten Sie die Programmausführung neu. 10.4.7 So führen Sie einen Gasdrucktest durch 1 Schließen Sie ein geeignetes Messgerät am Gasventil an. Der statische Druck MUSS 20 mbar betragen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 170: So Führen Sie Einen Testlauf Am Gasboiler Aus

    Programm Tastenkombination Anzeige Brenner EIN bei minimaler Leistung Brenner EIN, Einstellung und (1×) der maximalen Raumheizungsleistung Brenner EIN, maximale und (2×) Brauchwassereinstellung Testprogramm stoppen Tatsächliche Situation CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 171 Inbetriebnahme HINWEIS Wenn ein 81‑04-Fehler auftritt, führen Sie KEINEN Testlauf beim Gaskessel durch. HINWEIS Während der Wartung des Kessels darf das Direktexpansions-Innengerät NICHT laufen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 172: Übergabe An Den Benutzer

    Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 173: Instandhaltung Und Wartung

    ▪ Wasserfilter ▪ Wasser-Druckentlastungsventil ▪ Druckentlastungsventil des Brauchwasserspeichers ▪ Schaltkasten Wasserdruck Halten Sie den Wasserdruck über 1  Bar. Wenn er geringer ist, fügen Sie Wasser hinzu. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 174 Öffnen Sie das Ventil, bis das abgelassene Wasser keinen Schmutz bzw. keine Teile mehr enthält. Spülen und reinigen Sie den kompletten Speicher einschließlich der Rohrleitungen zwischen Druckentlastungsventil Kaltwassereinlass. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 175: So Zerlegen Sie Den Gasboiler

    Drehen gegen den Uhrzeigersinn los. 7 Schieben Sie das Rauchabzugsrohr nach oben, indem Sie es im Uhrzeigersinn drehen, bis das untere Ende des Rohrs über dem Anschluss der Kondensatablaufwanne ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 176 8 Ziehen Sie das untere Ende des Rohrs nach vorne und entfernen Sie das Rohr nach unten, indem Sie es abwechselnd im Uhrzeigersinn und gegen den Uhrzeigersinn drehen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 177 10 Drehen Sie sie nach rechts, während der Kondensatfanganschluss über dem Rand der Basiswanne ist. 11 Drücken Sie die Rückseite der Kondensatablaufwanne vom Anschluss zum Wärmetauscher weg nach unten und entfernen Sie die Wanne. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 178: So Reinigen Sie Das Innere Des Gasboilers

    Falls die Dämmstreifen nicht oder falsch montiert sind, kann dies schwerwiegende Schäden zur Folge haben. 1 Prüfen Sie, ob die Dichtung an der Frontabdeckung richtig positioniert ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 179 Kondensatablaufwanne auf dem Ansatz auf der Rückseite der Basiswanne zu ruhen kommt. 8 Füllen Sie den Kondensatfang mit Wasser und bringen Sie ihn am Anschluss unter der Kondensatablaufwanne an. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 180 17 Bringen Sie das Gehäuse an, ziehen Sie die 2 Schrauben links und rechts von der Anzeige fest. 18 Schließen Sie den Anzeigedeckel. 19 Prüfen Sie die Heizungs- und Warmwasserversorgung. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 181: Fehlerdiagnose Und -Beseitigung

    Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Stromversorger ein- und ausgeschaltet wird. GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 182: Symptombasierte Problemlösung

    Die Wassermenge in der Anlage ist zu Achten Sie darauf, dass die niedrig Wassermenge in der Anlage über dem erforderlichen Mindestwert liegt (siehe "6.4.3 Prüfen der Wassermenge und Durchflussmenge" [  42]). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 183: Symptom: Der Verdichter Startet Nicht (Raumheizung)

    Entlüften Sie das System manuell (siehe "So führen Sie eine manuelle Entlüftung durch" [  163]) oder verwenden Sie die automatische Entlüftungsfunktion (siehe "So führen Sie eine automatische Entlüftung durch" [  164]). CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 184: Symptom: Das Wasser-Druckentlastungsventil Öffnet Sich

    Innengerät am höchsten Punkt der Anlage befindet, wird die Höhe der Anlage als 0 m betrachtet. Der maximale Höhenunterschied beträgt 7 m. Ziehen Sie Anforderungen an die Installation zu Rate. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 185: Symptom: Das Wasser-Druckentlastungsventil Ist Undicht

    [A.8] > Monteureinstellungen > Übersicht Einstellungen [5‑01] Es befindet sich Luft im System. Entlüften Sie das Gerät manuell oder automatisch. Beachten Sie die Entlüftungsfunktion im Kapitel "Inbetriebnahme". CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 186: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch

    Die Desinfektionsfunktion wurde durch Programmieren Sie den Start der eine Brauchwasserentnahme Desinfektionsfunktion für einen unterbrochen. Zeitpunkt, wenn in den kommenden 4 Stunden KEINE Brauchwasserentnahme zu erwarten ist. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 187: Symptom: Anormalität Am Kessel Erkannt (Fehler Hj-11)

    Fehlerhafte Kessel/Hydrobox- Stellen Sie sicher, dass die -Einstellung Kombination auf 0 gesetzt ist. Inkompatibilität der Software Aktualisieren Sie die Kessel- und Hydrobox-Software auf die neueste Version. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 188: Symptom: Der Brenner Zündet Nicht

    "So korrekt. prüfen Sie die CO₂-Einstellung" [  151]. Schwacher Funken. Prüfen Sie die Zündstrecke. Ersetzen Sie die Zündelektrode. Ersetzen Sie die Zündvorrichtung am Gasventil. a Funkenstrecke (±4,5 mm) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 189: Symptom: Der Brenner Schwingt

    Die witterungsgeführte Sollwert- Prüfen Sie die Einstellung an der Einstellung ist falsch. Benutzerschnittstelle und ändern Sie sie nötigenfalls. Temperatur ist zu niedrig. Erhöhen Sie die Raumheizungstemperatur. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 190: Symptom: Warmwasser Erreicht Nicht Die Gewünschte Temperatur (Kein Speicher Installiert)

    Prüfen Sie das Innengerät auf mögliche auf. Fehler. Das 3-Wege-Ventil funktioniert nicht ▪ Überprüfen Sie die Installation des 3- ordnungsgemäß. Wege-Ventils. ▪ Beim Brauchwasserbetrieb sollte der Fluss in Richtung Speicher laufen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 191: Fehler Beseitigen Auf Grundlage Von Fehlercodes

    Problem mit der Rücklauftemperatur. An Ihren Händler wenden. Freihängender Speicher Temperaturfühler Störung am Fühler für Vorlauftemperatur. An Ihren Händler wenden. Fühler für Vorlauftemperatur nicht richtig installiert. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 192 An Ihren Händler wenden. EEPROM-Lesefehler. Reserveheizung überhitzt. Aus- u. Einschalten erford. An Ihren Händler wenden. Speicherdesinfektion nicht korrekt abgeschlossen. Zu lange BW-Aufwärmzeit erforderlich. Fehler Flusssensor/-schalter. An Ihren Händler wenden. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 193 An Ihren Händler wenden. Fehlererkennung Wärmeerzeuger Wärmeerzeuger prüfen Siehe Anleitung Wärmeerezeuger Fehler bei Bypassventildrehung An Ihren Händler wenden. Estrich-Aufheizprogramm nicht vollständig abgeschlossen. Kommunikationsproblem zwischen Innen-/Außengerät. Benutzerschnittstellen- Kommunikationsproblem. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 194 Der Fehlercode variiert abhängig vom Problem: Fehlercode Detaillierter Beschreibung Fehlercode Das Wasserdurchfluss-Problem trat hauptsächlich während der Brauchwasserbereitung auf. Brauchwasserkreislauf prüfen. Das Wasserdurchfluss-Problem trat hauptsächlich während des Raumheizungsbetriebs auf. Raumheizungskreislauf prüfen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 195 ▪ Ersetzen Sie S1 20, 21, 22, Fühlerfehler S2 ▪ Kabel prüfen 23, 24 ▪ Ersetzen Sie S2 Fühlerfehler nach Ersetzen Sie S1 und/oder S2 Selbstprüfung CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 196: Ersetzen Sie Das Zündkabel Und Die Zündkerzenkappe

    ▪ Kabel zwischen Ventilator und Gehäuse ▪ Kabel auf schlechten Kontakt prüfen ▪ Ersetzen Sie den Ventilator 29, 30 Fehler beim Ersetzen Sie die Kesselsteuerung Gasventilrelais CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 197: Entsorgung

    Absperrventil geöffnet ist, wird Luft vom System angesaugt. Dies kann aufgrund des ungewöhnlichen Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 198: So Starten Und Stoppen Sie Die Zwangskühlung

    6 Die Abdeckung der Service-Platine, die Schaltkastenabdeckung und die Wartungsblende wieder anbringen. 7 Die Außeneinheit auf EIN schalten. 8 Den Schalter für Zwangs-Kühlbetrieb drücken SW1, um Zwangs-Kühlbetrieb zu starten. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 199 Achten Sie bei der Zwangskühlung darauf, dass die Wassertemperatur immer mehr als 5°C beträgt (siehe Temperaturanzeige des Innengeräts). Sie können dazu zum Beispiel alle Ventilatoren der Ventilator-Konvektor-Geräte einschalten. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 200: Technische Daten

    Technische Daten 15 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 15.1 Rohrleitungsplan: Innengerät 3D082238-1B A Wasserseite B Kältemittelseite 1 Wasser-EINLASS für Raumheizung...

  • Seite 201: Elektroschaltplan: Innengerät

     Digitale E/A-Platine  Instant DHW recirculation  Brauchwasserrückführung Main LWT Haupt-Vorlauftemperatur  On/OFF thermostat (wired)  EIN/AUS-Thermostat (verdrahtet)  On/OFF thermostat (wireless)  EIN/AUS-Thermostat (drahtlos)  Ext. thermistor  Externer Fühler  Heat pump convector  Wärmepumpen-Konvektor CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 202 R1T (A1P) Wärmetauscherfühler am Wasseraustritt R1T (A2P) Umgebungstemperaturfühler der Bedieneinheit R1T (A3P) Umgebungstemperaturfühler des EIN/AUS- Thermostats R2T (A1P) Auslass Gaskessel-Fühler R2T (A4P) Externer Fühler (Boden- oder Umgebungstemperatur) CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 203 Option für ext. Umgebungssensor outdoor) (innen oder außen) For safety thermostat option Für Sicherheitsthermostat-Option Inrush Einschaltstrom Max. load Maximale Belastung Normally closed Öffner Normally open Schließer CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 204 Only for external sensor (floor/ambient) Nur für externen Fühler (Boden oder Umgebungstemperatur) Only for heat pump convector Nur für Wärmepumpen-Konvektor Only for wired thermostat Nur für verkabelten Thermostat Only for wireless thermostat Nur für kabellosen Thermostat CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 205: Schaltplan

    A2P: P1-P2 Bedieneinheit 2-adrig Kommunikation 2 x 0,75 A2P: P1-P2 Bedieneinheit Kommunikation 4-adrig Wärmepumpenteil Gaskesselteil 3-adrig Stromversorgung des Geräts: 230 V + Erdungsleitung X2: 2-4-Erde Gasheizkessel 3D107996 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 206: Elektroschaltplan: Gaskessel

    S3 Brauchwasserfühler (gilt nicht für die Schweiz) S5 Flussschalter S7 Raumheizungswasserdrucksensor X1 Gasventil und Zündelektrode X2 Hauptstromversorgung (2=L (BRN), 4=N (BLU)) X3 Stromversorgung Ventilator (230 V) X5 Kesselkommunikationskabel X7 Sensoranschluss CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 207 6,24 6,63 2,37 2,76 3,15 3,55 3,94 4,34 4,73 5,12 5,52 5,91 6,31 6,70 2,39 2,79 3,19 3,58 3,98 4,38 4,78 5,18 5,58 5,97 6,37 6,77 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 208 Sie den Wert, der "A =12  m " room room entspricht. ▪ Systeme mit einer Kältemittel-Gesamtfüllmenge (m ) ≤1,842  kg unterliegen KEINEN Anforderungen an den Installationsraum. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 209 -Wert aus der Tabelle entspricht. Wenn m =2,35 kg beträgt, berücksichtigen Sie "m =2,4 kg". ▪ Systeme mit einer Kältemittel-Gesamtfüllmenge (m ) ≤1,842  kg unterliegen KEINEN Anforderungen an den Installationsraum. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 210 0,00 3MXM68+4M 2,16 XM68+4MXM 1,92 80+5MXM90 1,68 1,44 1,20 0,96 0,72 0,48 0,24 0,00 4MXM68+4M 2,34 XM80+5MXM 2,08 1,82 1,56 1,30 1,04 0,78 0,52 0,26 0,00 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 211 1041 2,24 1,92 1,60 1,28 0,96 0,64 0,32 0,00 5MXM90 2,97 1208 1118 1046 2,64 1074 2,31 1016 1,98 1006 1,65 1,32 0,99 0,66 0,33 0,00 CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 212 300 mm 200 mm 100 mm 20 mm 0 mm WARNUNG Weichen Sie bei Verwendung einer anderen Konfiguration NICHT von den in "6 Vorbereitung" [  34] aufgeführten Anforderungen ab. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 213: Esp-Kurve: Innengerät

    Hinweis: Die Auswahl eines Flusses außerhalb des Betriebsbereichs kann eine Fehlfunktion oder die Beschädigung des Geräts zur Folge haben. Die Wasserqualität MUSS der EU Richtlinie 98/83EG entsprechen. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 214: Technische Daten: Gasboiler

    Zentralheizung Maximaler Druck des Raumheizungskreislaufs 3 Bar Maximale Raumheizungswassertemperatur 90°C Nennlast (oberer Wert) Q 8,2~30,0 kW Nennlast (unterer Wert) Q 7,6~27,0 kW Ausgabe bei 80/60°C (P 7,5~26,6 kW Nennausgabe 8,2~26,6 kW CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 215: Hauptkomponenten

    36 kg Maschinengewicht verpackt 37 kg Verpackungsmaterial Karton/PP (Gurte) Verpackungsmaterial (Gewicht) 1 kg Kessel-Wasservolumen 4 l Hauptkomponenten Wasserseite-Wärmetauscher Aluminium, Kupfer Raumheizungs-Wasserkreislauf Raumheizungs-Anschlussstutzen Ø22 mm Rohrmaterial Sicherheitsventil Siehe Handbuch für das Innengerät CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 216: Spezifikationen Energiebezogene Produkte

    15.8.2 Spezifikationen energiebezogene Produkte Technisches Produktdatenblatt in Einklang mit CELEX-32013R0811 Zulieferer Daikin Europe N.V., Zandvoordestraat 300, BE-8400 Oostende, Belgium Typfestlegung EHYKOMB33AA* Saisonraumheizung Energieeffizienzklasse — — Nennheizleistung Prated Jahresenergieverbrauch CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 217: Gerätekategorie Und Zufuhrdruck

    G20 (20 mbar) — — Alle Modifikationen des Gasventils MÜSSEN durch einen zertifizierten Vertreter des Herstellers durchgeführt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler. CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 218: Standardeinstellu

    2H3P Slowakei G20 (20 mbar) — G31 (37 mbar, 2H3P 50 mbar) Rumänien G20 (20 mbar) — G31 (30 mbar) 2H3P Türkei G20 (20 mbar) — — Ukraine G20 (20 mbar) — — CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...
  • Seite 219 Organisme de contrôle / Keuringsorganisme / : Gastec, Apeldoorn, NL Kontrollorganismus CE 0063 BT 3576 Valeurs mesurées / Gemeten waarde / Messwerte : CO: 28,53 mg/kWh NOx: 58,26 mg/kWh CHYHBH05+08AF + EHYKOMB33A Referenzhandbuch für den Monteur Daikin Altherma R Hybrid 4P471761-1E – 2020.10...

  • Seite 220: Glossar

    Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

  • Seite 221: Tabelle Der Bauseitigen Einstellungen

    Tabelle bauseitiger Einstellungen Anwendbare Innengeräte CHYHBH05AAV32 CHYHBH08AAV32 CHYHBH05AFV32 CHYHBH08AFV32 Hinweise 4P471775-1B - 2021.02...
  • Seite 222 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Benutzereinstellungen └─ Voreinstellwerte └─ Raumtemperatur 7.4.1.1 Komfort (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 21°C 7.4.1.2 Eco (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 19°C └─ VLT Haupt 7.4.2.1 [8-09] Komfort (Heizen) [9-01]~[9-00], Stufe: 1°C...
  • Seite 223 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert A.2.2.8 [D-08] Ext. kWh-Messgerät 1 0: Nein 1: 0,1 Impuls/kWh 2: 1 Impuls/kWh 3: 10 Impuls/kWh 4: 100 Impuls/kWh 5: 1000 Impuls/kWh A.2.2.A [D-02] BW-Pumpe 0: Nein...
  • Seite 224 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert └─ Wärmequellen └─ Wärmeerzg. A.5.2.2 [5-01] Freigabetemperatur -15~35°C, Stufe: 1°C 5°C └─ Systembetrieb └─ Automatischer Neustart A.6.1 [3-00] 0: Nein 1: J └─ Durchschnittliche Zeitspanne A.6.4 [1-0A] 0: Kein Mitteln...
  • Seite 225 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [4-02] Unter welcher Außentemperatur ist Heizen zulässig? 14~35°C, Stufe: 1°C 25°C [4-03] [4-04] [4-05] [4-06] -- (Diesen Wert nicht ändern) [4-07] [4-08] [4-09] [4-0A] [4-0B] [4-0C]...
  • Seite 226 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [9-08] [9-09] [9-0A] [9-0B] An die Haupt-VLT-Zone angeschl. Wärmeübertrager? 0: Schnell 1: Langsam [9-0C] Hysterese der Raumtemperatur. 1~6°C, Stufe: 0,5°C 1°C [9-0D] Pumpendrehzahlbeschränkung 0~8,Stufe:1 [9-0E] 0~8,Stufe:1...
  • Seite 227 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [E-09] [E-0A] [E-0B] [E-0C] [F-00] [F-02] [F-03] [F-04] [F-05] [F-06] [F-09] [F-0A] [F-0B] Absperrventil bei Thermo AUS schließen? 0: Nein 1: J [F-0C] [F-0D] Wie lautet die Pumpen- betriebsart? 0: Kontinuierlich...
  • Seite 228 4P471761-1E 2020.10 Verantwortung für Energie und Umwelt...
