Elektroschaltplan
15.6.1

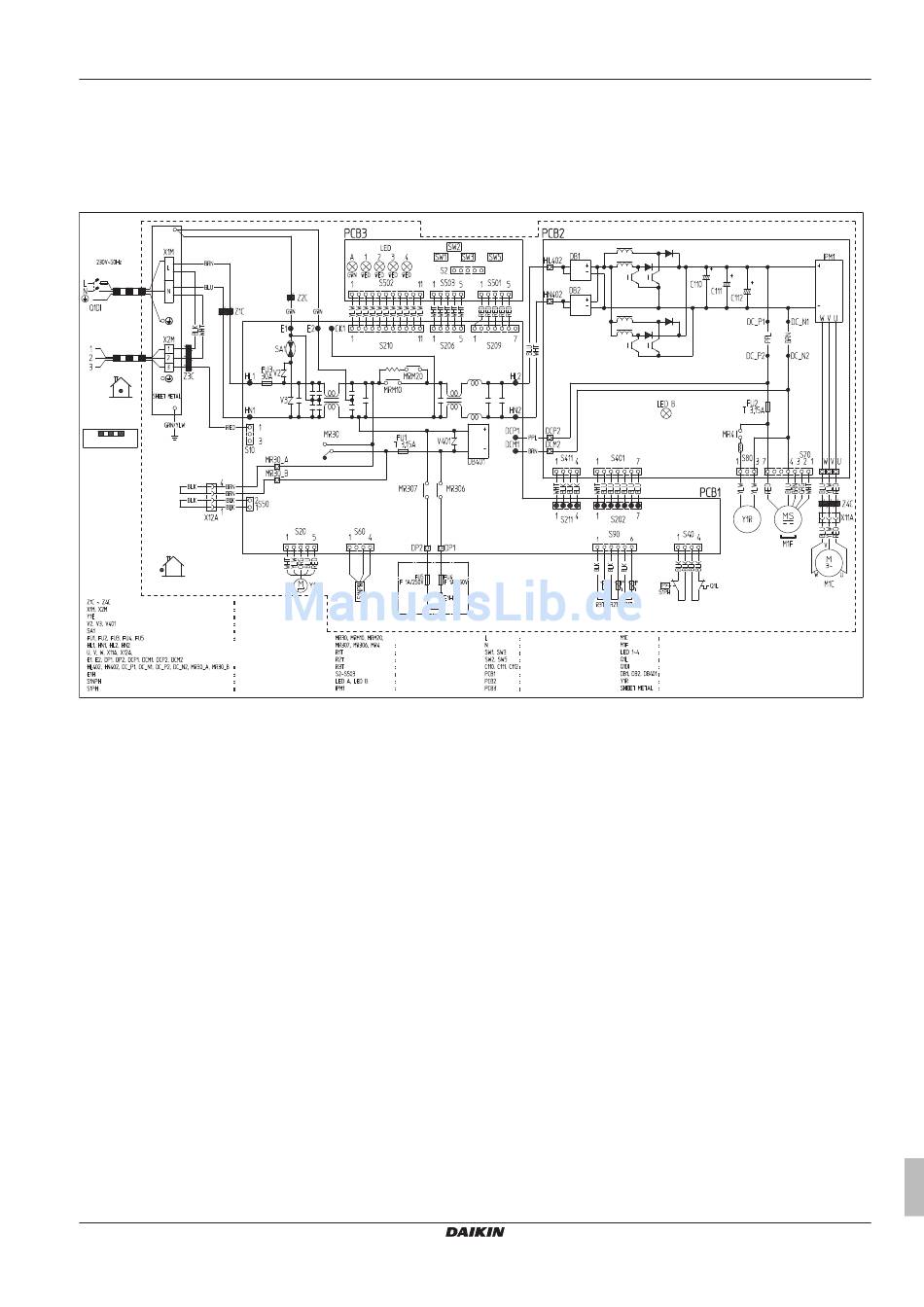

Elektroschaltplan – Komponenten: Außengerät
Siehe mitgelieferten Innen-Schaltplan (Innenseite der Abdeckung des Schaltkastens der Inneneinheit). Nachfolgend sind die verwendeten
Abkürzungen aufgeführt:
Nur für ERLQ004CAV3
STROMVERSORGUNG
ZUM INNENGERÄT
innen
BAUSEITIGE VERKABELUNG
außen
Ferritkern
Anschlussleiste
Spule für elektronisches Expansionsventil
Varistor
Überspannungsschutz
Sicherung
Steckverbindung
Heizer für Ablaufwanne
Drucksensor
Druckschalter (hoch)
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
ELEKTROSCHALTPLAN
Druck
Sensor
Ablaufwannenoption
Heizgerätsatz
Magnetrelais
Fühler (Auslass)
Fühler (Wärmetauscher)
Fühler (Luft)
Steckverbindung
Kontrolllampe
Integriertes Power-Modul
Anmerkungen:
Siehe Kaufspezifikation AS303002, wenn nichts anderes angegeben ist
Dieses Diagramm wurde auf einem CAD-System erstellt
Größe: Länge 140 x Breite 230.
15 Technische Daten
(Luft)
(Entleerung)
(Wärmetauscher)
Strom führend
Verdichtermotor
Neutralleiter
Lüftermotor
Druckknöpfe
Anzeigelampen
DIP-Schalter
Überlastschutz
Kondensator
Fehlerstrom-Schutzschalter
Hauptplatine
Gleichrichterbrücke
Platine (Inverter)
Umkehrmagnetventil mit Spule
Platine (Service)
Feste Platte mit Anschlussleiste
3TW60816-1A
Referenzhandbuch für den Monteur
