6 Vorbereitung
▪ Das Gerät NICHT in schallsensiblen Umgebungen installieren (z.
B. in der Nähe von Schlafzimmern oder ähnlichen Orten), an
denen die Betriebsgeräusche Störungen verursachen könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen
der Geräuschpegel gemessen, dann wird ein höherer Wert
gemessen werden als der, der unter "15.10 Geräuschspektrum"
auf Seite 109 angegeben
Geräuschreflektionen durch die Umgebung.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu
Gesamtnutzungsdauer des Geräts führen kann:
▪ In Küstenregionen oder anderen Umgebungen, in denen die Luft
sehr salzhaltig ist. Es kann zur Korrosion kommen.
▪ Umgebungen, in denen
Spannungsschwankungen auftreten.
▪ In Fahrzeugen oder auf Schiffen.
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind.
6.1.2 Zusätzliche Anforderungen an den
Installationsort des Außengeräts in kalten
Klimazonen

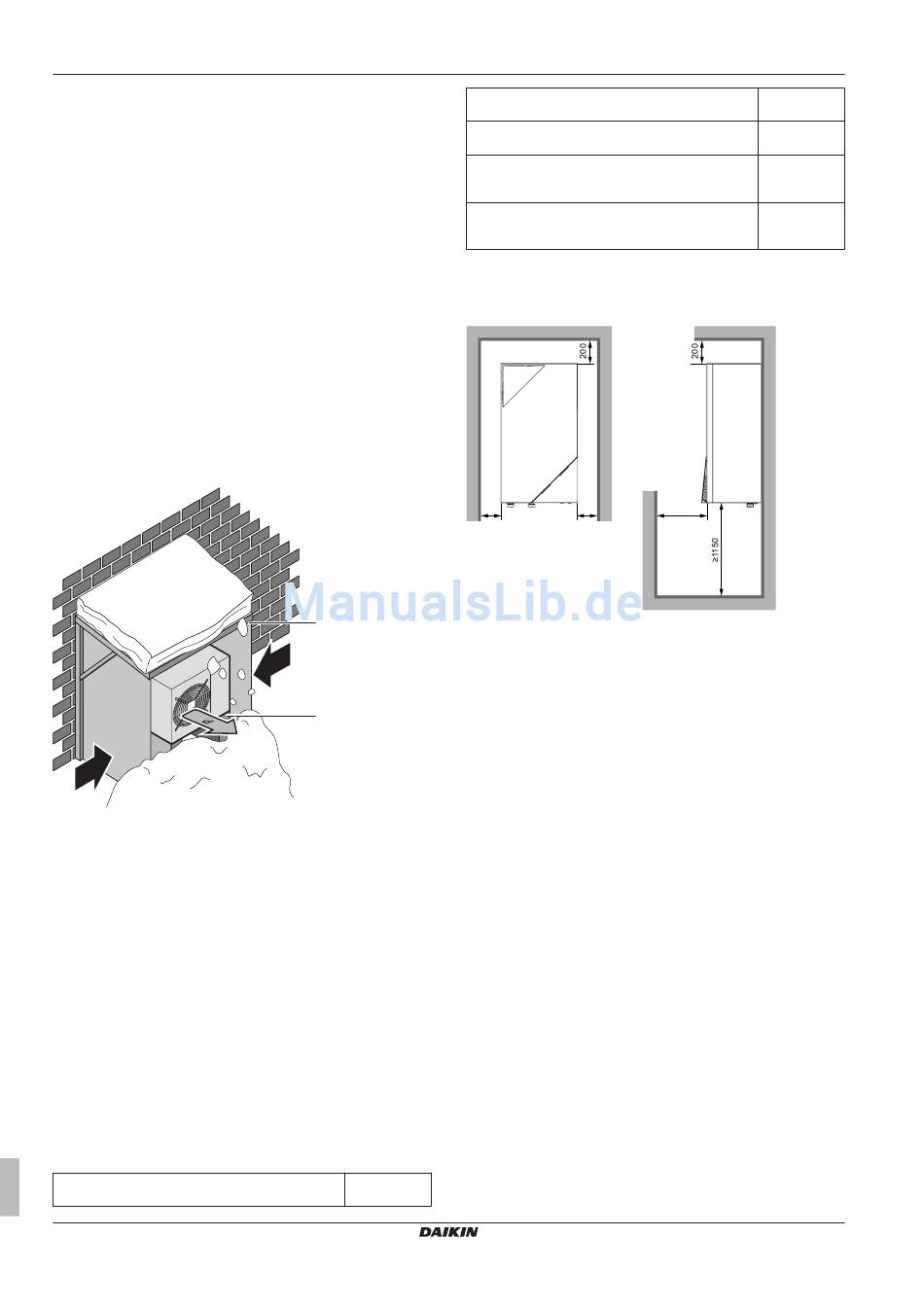

Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
▪ Das Gerät solle so installiert werden, dass unter allen
Witterungsbedingungen (z. B. schwerer Schneefall) unterhalb der
Bodenplatte des Geräts ein Freiraum von mindestens 15 cm
gewährleistet ist. Es wird empfohlen, das Gerät in einer
Mindesthöhe von 30 cm
Informationen finden Sie unter "7.2 Montieren des Außengeräts"
auf Seite 30.
▪ In schneereichen Gegenden muss ein Installationsort gewählt
werden, an dem das Gerät NICHT durch den Schnee
beeinträchtigt wird. Wenn der Schnee seitlich einfallen kann,
stellen Sie sicher, dass die Wärmetauscherspule durch den
Schnee NICHT beeinträchtigt
erforderlichenfalls eine Schneeabdeckung oder einen Unterstand
und ein Untergestell.
6.1.3 Anforderungen an den Installationsort
des Innengeräts
▪ Beachten Sie folgende Hinweise bezüglich der Maße:
Maximale Kältemittel-Leitungslänge zwischen
Innen- und Außengerät
Referenzhandbuch für den Monteur
24
ist. Das liegt an
einer Beeinträchtigung
im Stromversorgungsnetz starke
a
c
b
zu installieren. Ausführlichere
wird. Installieren
30 m (a)
Minimale Kältemittel-Leitungslänge zwischen Innen-
und Außengerät
Maximale Höhendifferenz zwischen Innen- und
Außengerät
Maximaler Abstand zwischen 3-Wege-Ventil und
Inneneinheit (bei Anlagen mit
den
Brauchwasserspeicher)
Maximaler Abstand zwischen
Brauchwasserspeicher und Inneneinheit (bei
der
Anlagen mit Brauchwasserspeicher)
(a) Nähere Informationen finden Sie in der Installationsanleitung des
Außengeräts.
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
10 10
(mm)
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ Räume mit verdampfendem Mineralöl, Ölspray oder Dämpfen.
Kunststoffteile könnten beschädigt werden, was zu deren
Unbrauchbarkeit oder zu Leckagen im Wasserkreislauf führen
kann.
▪ Das Gerät NICHT in schallsensiblen Umgebungen installieren (z.
B. in der Nähe von Schlafzimmern oder ähnlichen Orten), an
denen die Betriebsgeräusche Störungen verursachen könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen
der Geräuschpegel gemessen, dann wird ein höherer Wert
gemessen werden als der, der unter "15.10 Geräuschspektrum"
auf Seite 109
Geräuschreflektionen durch die Umgebung.
▪ Der Boden muss tragfähig genug sein, dass er dem Gewicht des
Geräts standhält. Berücksichtigen Sie das Gewicht des Geräts mit
einem vollständig gefüllten Brauchwasserspeicher.
Stellen Sie sicher, dass bei einer Leckage am Installationsort und
der Umgebung keine Schäden durch das austretende Wasser
entstehen können.
▪ Orte mit hoher Feuchtigkeit (max. rel. Luftfeuchtigkeit = 85%), z.
B. ein Badezimmer.
▪ Orte, an denen
Umgebungstemperatur rund um das Innengerät sollte >5°C
betragen.
▪ Das Innengerät ist nur für die Inneninstallation und für
Umgebungstemperaturen zwischen 5~35°C im Kühlmodus und
Sie
5~30°C im Heizmodus konzipiert.
500
angegeben ist. Das liegt
es zu Frost kommen
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Niedertemperatur Split
4P313774-1C – 2012.11
3 m
20 m
3 m
10 m
an den
kann. Die
