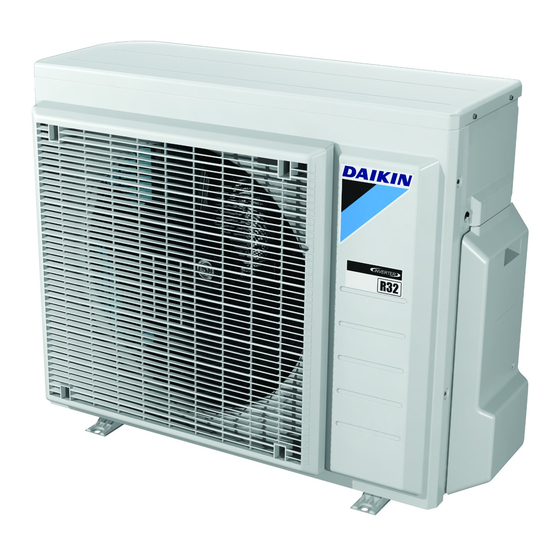

Seite 1 Referenzhandbuch für den Monteur Daikin Altherma 3 R W https://daikintechnicaldatahub.eu ERGA04EAV3 EHBH04EF6V ERGA06EAV3H EHBH08EF6V ERGA08EAV3H EHBH08EF9W ERGA04EAV3A EHBX04EF6V ERGA06EAV3A EHBX08EF6V ERGA08EAV3A EHBX08EF9W...
Seite 2: Inhaltsverzeichnis
Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima......68 7.1.3 Anforderungen an den Installationsort des Innengeräts ................69 7.1.4 Sonderanforderungen für R32-Geräte......................70 Referenzhandbuch für den Monteur ERGA04~08EA + EHBH/X04+08EF Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 3 Über die elektrische Konformität........................116 9.1.5 Informationen zum Wärmepumpentarif-Netzanschluss................116 9.1.6 Übersicht über die elektrischen Anschlüsse mit Ausnahme der externen Aktoren ........117 Anschlüsse am Außengerät ............................117 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 4 12 Übergabe an den Benutzer 13 Instandhaltung und Wartung 13.1 Sicherheitsvorkehrungen für die Wartung........................259 13.2 Jährliche Wartung ................................260 13.2.1 Jährliche Wartung des Außengeräts: Übersicht .................... 260 Referenzhandbuch für den Monteur ERGA04~08EA + EHBH/X04+08EF Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 5 Tabelle 3 – Minimaler Bereich der untere Öffnung für eine natürliche Belüftung: Innengerät ........294 16.8 ESP-Kurve: Innengerät ..............................295 17 Glossar 18 Tabelle der bauseitigen Einstellungen ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 6: Informationen Zu Diesem Dokument
Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪...
Seite 7: Bedeutung Der Warnhinweise Und Symbole
Weist auf eine Situation hin, die zu einer Explosion führen kann. WARNUNG Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 8: Monteur-Referenzhandbuch Auf Einen Blick
Sicherheitsvorkehrungen Installation lesen müssen Spezielle Sicherheitshinweise für den Monteur Über die Verpackung Der Umgang mit dem Karton, das Auspacken des Geräts und Entfernen der Zubehörteile ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 9 Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 10: Allgemeines
Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).
Seite 11: Installationsort
Referenz für Installateure für die betreffende Anwendung. HINWEIS Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 12 Verdichter gelangt. ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 13: Wasser
Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 2020/2184 entspricht. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 14: Elektrik
Klemmenleiste selbst MUSS derart gewählt werden, dass die Strom führenden Kabel vor der Erdungsleitung straff gespannt sind, falls sich das Stromversorgungskabel aus der Zugentlastung löst. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 15 Stromversorgung zu kurzzeitigen Unterbrechungen kommt, dann installieren Sie vor Ort einen Phasenumkehrschutz-Schaltkreis. Wird das Gerät bei Phasenumkehr betrieben, können der Verdichter sowie andere Teile beschädigt werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 16: Besondere Sicherheitshinweise Für Installateure
Verwenden Sie KEINE anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Enteisungsvorgangs oder zur Reinigung der Ausrüstung. ▪ Berücksichtigen Sie, dass das Kältemittel R32 geruchsneutral ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 17 Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden. WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. Öffnen und Schließen des Geräts (siehe "7.2 Öffnen und Schließen der...
Seite 18 Gesetzgebung entsprechen. ▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 19 Details zur Art und Nennwerten von Sicherungen und Hauptschaltern finden Sie in "9 Elektroinstallation" [ 113]. Konfiguration (siehe "10 Konfiguration" [ 142]) VORSICHT Die Einstellungen für die Desinfektionsfunktion MÜSSEN vom Monteur gemäß der gültigen Gesetzgebung festgelegt werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 20 Das Wasser, das aus dem Ventil austritt, kann sehr heiß sein. WARNUNG Bei Beschädigungen der internen Verdrahtung muss dieses vom Hersteller, dessen Kundendienstvertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 21 Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt. ▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der Einheit NICHT in Betrieb sein muss. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 22: Über Die Verpackung
Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum Installationsort gebracht werden kann. 4.2 Außengerät 4.2.1 So packen Sie das Außengerät aus ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 23: So Bewegen Sie Das Außengerät
4.2.3 So entfernen Sie das Zubehör vom Außengerät 1 Heben Sie das Außengerät an. Siehe "4.2.2 So bewegen Sie das Außengerät" [ 23]. 2 Entnehmen Sie das Zubehör aus dem Unterteil der Verpackung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 24: Innengerät
4.3.2 So entfernen Sie das Zubehör vom Innengerät Ein Teil des Zubehörs befindet sich im Gerät. Ausführliche Informationen zum Öffnen des Geräts finden Sie unter "7.2.4 So öffnen Sie das Innengerät" [ 76]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 25 Allgemeine Sicherheitsvorkehrungen b Ergänzungshandbuch für optionale Ausstattung c Installationsanleitung für das Innengerät d Betriebsanleitung e WLAN-Karte f Dichtungsring für Absperrventil g Absperrventil h Überdruck-Bypass-Ventil i Wandhalterung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 26: Über Die Geräte Und Optionen
Modellserie Stromversorgung [—]=Kein Modell für Österreich H=Kein Modell für Österreich (30 m Höhendifferenz zulässig, wenn sich das Außengerät an der höchsten Position befindet) A=Modell für Österreich ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 27: Typenschild: Inneneinheit
Die Installationsanweisungen sind der Installationsanleitung des Heizers für die Ablaufwanne zu entnehmen. U-Träger (EKFT008D) Die U-Träger sind Installationshalter, auf denen das Außengerät installiert werden kann. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 28: Mögliche Optionen Für Das Innengerät
Raumthermostats und im Ergänzungshandbuch für optionale Ausstattungen. Digitale E/A-Platine (EKRP1HBAA) Die digitale E/A-Platine ist für die folgenden Signale erforderlich: ▪ Alarmausgang ▪ Ausgang für Raumheizung/-kühlung EIN/AUS ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 29 PC her. Auf diese Art können Sie die Software des Innengeräts aktualisieren. Die Installationsanweisungen sind der Installationsanleitung des PC-Kabels zu entnehmen. Wärmepumpen-Konvektor (FWX*) Zur Bereitstellung einer Raumheizung/-kühlung ist es möglich, die folgenden Wärmepumpen-Konvektoren zu verwenden: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 30 Edelstahlspeicher (+ Komponenten): Inklusive: ▪ EKHWSU150D3V3 ▪ Zusatzheizung ▪ EKHWSU180D3V3 ▪ Komponenten für die Einhaltung der UK Building Regulation G3. ▪ EKHWSU200D3V3 ▪ EKHWSU250D3V3 ▪ EKHWSU300D3V3 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 31: Mögliche Innen- Und Außengerätekombinationen
5.2.3 Mögliche Innen- und Außengerätekombinationen Innengerät Außengerät ERGA04 ERGA06 ERGA08 EHBH/X04 — — EHBH/X08 — 5.2.4 Mögliche Kombinationen von Innengerät und Brauchwasserspeicher Innengerät Brauchwasserspeicher EKHWS EKHWSU EKHWP EHBH/X04 EHBH/X08 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 32: Anwendungsrichtlinien
▪ Einstellen einer zusätzlichen Wärmequelle für die Raumheizung ▪ Einstellen des Brauchwasserspeichers ▪ Einstellen der Stromverbrauchsmessung ▪ Einstellen der Stromverbrauchskontrolle ▪ Einstellen eines externen Temperaturfühlers ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 33: Einstellen Des Raumheizungs-/-Kühlsystems
▪ Auto-SH normal/Brauchwasser aus HINWEIS Ein Überdruck-Bypass-Ventil kann in das System integriert werden. Berücksichtigen Sie, dass dieses Ventil in den Abbildungen möglicherweise nicht dargestellt wird. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 34: Einzelner Raum
Ist-Raumtemperatur verringern oder erhöhen (Modulation). Ergebnis: eine stabile Raumtemperatur, die mit der Soll-Raumtemperatur übereinstimmt (höherer Komfort) weniger EIN/AUS-Zyklen (ruhiger, höherer Komfort und gesteigerte Effizienz) die niedrigst mögliche Vorlauftemperatur (höhere Effizienz) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 35: Einrichtung
1 (1 Kontakt): Wenn der verwendete Haupt-Zone: externe Raumthermostat oder der Wärmepumpen-Konvektor nur ▪ #: [2.A] eine Thermo EIN/AUS-Bedingung ▪ Code: [C-05] senden kann. Keine Trennung zwischen Heiz- oder Kühlbedarf. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 36 Anwendungsrichtlinien Vorteile ▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer drahtlosen Version erhältlich. ▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS-Signale sendet, ist es speziell für das Wärmepumpensystem konzipiert. ▪ Komfort. Bei einer Fußbodenheizung verhindert das drahtlose externe Raumthermostat während des Kühlbetriebs Kondensationsbildung auf dem Boden, indem es die Raumfeuchtigkeit misst.
Seite 37 Die Wärmepumpen-Konvektoren sind direkt mit dem Innengerät verbunden. ▪ Ein Absperrventil (bauseitig zu liefern) wird vor der Fußbodenheizung installiert, um während des Kühlbetriebs Kondensationsbildung auf dem Boden zu vermeiden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 38: Mehrere Räume - Eine Vorlauftemperaturzone
Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig). Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in dem alle Räume über dieselben Wärme-Emittenten verfügen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 39: Die Raumtemperatur Des Hauptraums Wird Von Der Spezielle Komfort
Geräts wird abhängig von der ▪ #: [2.9] Umgebungstemperatur der ▪ Code: [C-07] Bedieneinheit geregelt. Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 40 Wasser zu programmieren. Konfiguration Einstellung Wert Temperaturregelung des Geräts: 0 (Vorlauf): Der Betrieb des Geräts wird abhängig von der ▪ #: [2.9] Vorlauftemperatur geregelt. ▪ Code: [C-07] ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 41 X2M/30). Das Innengerät liefert nur abfließendes Wasser, wenn tatsächlich eine Anforderung vorliegt. INFORMATION Um den Komfort und die Leistung zu steigern, empfehlen wir die Installation des Ventilsatz-Option EKVKHPC an jedem Wärmepumpen-Konvektor. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 42 Ein Absperrventil, um die Warmwasserzufuhr zu vermeiden, wenn der Raum keinen Heizbedarf hat. Ein Absperrventil, um während des Kühlbetriebs in den Räumen mit Wärmepumpen-Konvektoren Kondensationsbildung auf dem Boden zu verhindern. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 43: Mehrere Räume - Zwei Vorlauftemperaturzonen
Wenn es mehr als eine Zone mit abfließendem Wasser gibt, müssen Sie IMMER eine Mischventilstation in der Haupt-Zone installieren, um die Vorlauftemperatur zu verringern (beim Heizen)/zu erhöhen (beim Kühlen), wenn in der Zusatz-Zone eine Anforderung vorliegt. Typisches Beispiel: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 44 (aber keine echte Kühlung) bringt oder dies NICHT zulassen. Beachten Sie die Einrichtung im Folgenden. Einrichtung Drei Bizone-Bausatz-Systemvariationen sind möglich: System ohne Hydraulikseparator: System mit Hydraulikseparator für Hauptzone: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 45 Druckregelventil (bauseitige Bereitstellung) e Sicherheitsthermostat (bauseitig) f Bizone-Bausatz Schaltkasten (EKMIKPOA) g Bypass-Ventil h Hydraulikseparator (Ausgleichsbehälter) i Direktpumpe (für Zusatzzone) (z. B. nicht gemischte Pumpengruppe EKMIKHUA) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 46 An der in das Innengerät integrierten Bedieneinheit wird der Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der Betriebsmodus an jeder Fernbedienung der Wärmepumpen-Konvektoren so eingestellt sein muss, dass er mit dem Innengerät übereinstimmt. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 47 Kühlens zur Vermeidung von Kondensationsbildung auf dem Boden ausgeschaltet werden muss, stellen Sie dies entsprechend ein. Unter "Bizone-Bausatz" [ 238] finden Sie weitere Informationen zur Konfiguration des Bizone-Bausatzes. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 48: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung
Außentemperatur reguliert. ▪ Bei Heizbetrieb durch den zusätzlichen Boiler heizt dieser so lange, bis die über die Steuerung des zusätzlichen Boilers eingestellte Soll-Wassertemperatur erreicht ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 49 Stellen Sie sicher, dass der zusätzliche Boiler und dessen Integration in das System der gültigen Gesetzgebung entspricht. ▪ Daikin ist NICHT verantwortlich für die unsachgemäße oder unsichere Nutzung des zusätzlichen Kesselsystems. ▪ Stellen Sie sicher, dass das Rücklaufwasser zur Wärmepumpe 55°C NICHT überschreitet.
Seite 50 H Raumthermostat für Heizen-Anforderung (optional) K1A Zusatz-Relais zur Aktivierung des Innengeräts (bauseitig zu liefern) K2A Zusatz-Relais zur Kessel-Aktivierung (bauseitig zu liefern) Indoor Innengerät Auto Automatisch Boiler Kessel ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 51: Einstellen Des Brauchwasserspeichers
Wie viel Wasser wird täglich in der 1 Spülen = 2 min×5 l/min = 10 l Küche verbraucht? Gibt es weiteren Brauchwasserbedarf? — Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen) beträgt pro Tag: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 52: Mögliche Brauchwasserspeichervolumen
Wärmepumpe integrierte elektrische Widerstand kann diese Temperatur erhöhen. Dies verbraucht jedoch mehr Energie. Wir empfehlen, die Brauchwasserspeicher-Solltemperatur unter 55°C einzustellen, Verwendung des elektrischen Widerstands zu vermeiden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 53: Einstellung Und Konfiguration - Brauchwasserspeicher
Installationsanleitung Brauchwasserspeichers Ergänzungshandbuch für optionale Ausstattung. zum Anschließen der Wasserrohre des unabhängigen Brauchwasserspeichers Innengerät, finden Installationsanleitung Brauchwasserspeichers. 6.4.4 Brauchwasser-Pumpe für sofortiges Warmwasser Einrichtung a Brauchwasserspeicher ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 54: Brauchwasser-Pumpe Für Desinfektion
Heißwasser-AUSGANG (Dusche (bauseitig zu liefern)) d Motorisiertes 3-Wege-Ventil (bauseitig zu liefern) e Brauchwasserpumpe (bauseitig zu liefern) f Heizelement (bauseitig zu liefern) g Rückschlagventil (bauseitig zu liefern) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 55: Brauchwasserpumpe Dhw Zum Vorwärmen Des Speichers
Verantwortung des Monteurs. Informationen zur elektrischen Verkabelung finden Sie unter "9.3.5 So schließen Sie die Brauchwasserpumpe an" [ 130]. Konfiguration Das Innengerät kann den Betrieb der Brauchwasserpumpe regeln. Weitere Informationen siehe "10 Konfiguration" [ 142]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 56: Einstellen Der Stromverbrauchsmessung
Sie können folgende Verfahren nicht miteinander kombinieren: Berechnung der verbrauchten Energie (beispielsweise für die Reserveheizung) und Messung der verbrauchten Energie (beispielsweise für das Außengerät). In einem solchen Fall sind die Energiedaten ungültig. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 57: Normaltarif-Netzanschluss
Reserveheizungsmodell ist: *6V (6V3: 1N~ 230 V). ▪ Dreiphasiges Außengerät Dreiphasig ▪ Reserveheizung einem dreiphasigen Netz gespeist, d. h. das Reserveheizungsmodell ist: *6V (6T1: 3~ 230 V) *9W (3N~ 400 V) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 58: Wärmepumpentarif-Netzanschluss
"6.5.4 Wärmepumpentarif- Netzanschluss" [ 58]. 6.5.4 Wärmepumpentarif-Netzanschluss Allgemeine Regel ▪ Wattmeter 1: Misst das Außengerät. ▪ Wattmeter 2: Misst den Rest (d. h. Innengerät, Reserveheizung und optionale Zusatzheizung). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 59: Einstellen Der Stromverbrauchskontrolle
Ermöglicht Ihnen, Leistungsaufnahme gesamten Wärmepumpensystems (Summe Innengeräts Reserveheizung) mit einer dauerhaften Einstellung zu begrenzen. ▪ Beschränkung der Leistung in kW oder des Stroms in A. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 60: Kann Mit Den Anderen Kw-Stromverbrauchskontrollen Kombiniert
Bedieneinheit fest (siehe "Stromverbrauchskontrolle" [ 228]): Auswahl des fortlaufenden Begrenzungsmodus Wählen Sie den Begrenzungstyp aus (Leistung in kW oder Strom in A). Legen Sie die gewünschte Leistungsbegrenzungsstufe fest. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 61: Leistungsbegrenzung Aktiviert Durch Digitaleingänge
6.6.2 Leistungsbegrenzung aktiviert durch Digitaleingänge Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. Die Leistung oder der Strom des gesamten Daikin-Systems wird dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle durch Einschränkung der folgenden Werte eingestellt: ▪...
Seite 62: Verfahren Zur Leistungsbegrenzung
Reserveheizung NICHT (Stufe 1 und Stufe 2). ▪ Prioritätsheizung = Zusatzheizung (falls zutreffend). In dem Fall wird der Stromverbrauch wie folgt begrenzt: Erzeugte Wärme Verbrauchte Energie A Außengerät B Zusatzheizung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 63: Bbr16 Leistungsbegrenzung
Sie können einen oder mehrere externe Temperaturfühler anschließen. Diese messen die Umgebungstemperatur innen oder außen. Wir empfehlen in den folgenden Fällen die Verwendung eines externen Temperaturfühlers: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 64 Steuerungskurven und von der Logik zur automatischen Umschaltung zwischen Heizen/Kühlen verwendet. Um das Außengerät zu schützen, wird der interne Fühler des Außengeräts immer verwendet. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 65: Installation Des Geräts
Berücksichtigen Sie auch die folgenden Anforderungen: ▪ Allgemeine Anforderungen an den Installationsort. Siehe Kapitel “Allgemeine Sicherheitsvorkehrungen”. ▪ Anforderungen an die Kältemittelleitungen (Länge, Höhenunterschied). Siehe weiter unten in diesem Kapitel “Vorbereitung”. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 66 Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass dem Wind ausgesetzt ist. Es wird empfohlen, das Außengerät so zu installieren, dass der Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 67 Ist die Außeneinheit direktem Wind vom Meer ausgesetzt, installieren Sie einen Windschutz. ▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit ▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie einen Windschutz installieren. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 68: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
3 Bringen Sie die Schrauben wieder am Gerät an. 4× a Ansaugluftgitter Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschneit ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 69: Anforderungen An Den Installationsort Des Innengeräts
Beachten Sie folgende Hinweise bezüglich der Maße: Maximale Kältemittel-Leitungslänge zwischen Innen- und 30 m Außengerät Minimale Kältemittel-Leitungslänge zwischen Innen- und 3 m Außengerät Maximale Höhendifferenz zwischen Innen- und Außengerät: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 70: Sonderanforderungen Für R32-Geräte
7.1.4 Sonderanforderungen für R32-Geräte Zusätzlich zu den Vorgaben für die Abstände: Der Raum, in dem Sie das Innengerät aufstellen, muss auch Bedingungen entsprechen, unter "7.1.5 Installationsmuster" [ 71] beschrieben sind. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 71: Installationsmuster
Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein. WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. HINWEIS ▪...
Seite 72 EINZELNEN Leck kommt. Beispiel: Wenn zwei Innengeräte im Raum installiert sind, jedes mit einem eigenen Außengerät, müssen Kältemittelfüllung größten Innen-Außen-Kombination berücksichtigen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 73 ▪ Die Öffnung muss ≥50% von A sein (minimaler Bereich für die untere Öffnung). nv-min ▪ Die Öffnung muss sich ≥1,5 m vom Boden befinden. (≥A nv-min ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 74 (minimaler Bereich für die nv-min untere Öffnung wie in der Tabelle unten angegeben). ▪ Die Öffnung muss sich ≥1,5 m vom Boden des unbewohnten Raums befinden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 75: Öffnen Und Schließen Der Geräte
Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts GEFAHR: STROMSCHLAGGEFAHR Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 76: So Öffnen Sie Das Außengerät
Anzugsdrehmoment von 4,1 N•m nicht zu überschreiten. 7.2.4 So öffnen Sie das Innengerät Überblick 1 Frontplatte 2 Schaltkastenabdeckung 3 Schaltkasten 4 Blende Benutzerschnittstelle Öffnen 1 Frontplatte abnehmen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 77 5 Optional: Blende der Benutzerschnittstelle abnehmen. HINWEIS Wenn Sie die Blende der Bedieneinheit entfernen, trennen Sie auch die Kabel an der Rückseite der Bedieneinheit-Blende, um Schäden zu verhindern. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 78: So Schließen Sie Das Innengerät
Sicherungen gegen Umkippen der Einheit installieren. Schützen des Geräts vor Schnee und Eis durch Installation einer Schneeabdeckung und von Ablenkplatten. Siehe "7.1 Den Ort der Installation vorbereiten" [ 65]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 79: Sicherheitsvorkehrungen Bei Der Montage Der Außeneinheit
Wenn Sie die U-Träger zusammen mit der Schallisolierung (EKLN08A1) installieren, gelten für die U-Träger andere Montageanweisungen. Beachten Sie die Installationsanleitung für die Schallisolierung. a Schallisolierung b Untere Teile der Schallisolierung C U-Träger ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 80 Federringe, die als Zubehör im Lieferumfang des Geräts enthalten sind. 0 mm Option 3: Auf einem Sockel mit dem optionalen EKFT008D-Bausatz Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem Schneefall empfohlen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 81 Option 4: Auf Halterungen an der Wand mit dem optionalen EKFT008D-Bausatz Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem Schneefall empfohlen. 4× (mm) a Maximale Schneefallhöhe b Options-Kit EKFT008D c Anti-Vibrations-Gummipuffer (bauseitig zu liefern) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 82: So Installieren Sie Das Außengerät
HINWEIS Richten Sie das Gerät richtig aus. Stellen Sie sicher, dass die Rückseite des Geräts NICHT hervorsteht. 3 Entfernen Sie den Schutzkarton und die Anleitung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 83: Für Einen Ablauf Sorgen
Installationsanleitung der Ablaufwanne zu entnehmen. Kurz gesagt muss die Ablaufwanne eben (mit einer Toleranz von 1° an allen Seiten) und wie folgt installiert werden: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 84 Nicht beheizter Ablaufschlauch. Wenn Sie den Heizer für die Ablaufwanne ohne Ablaufschlauch oder mit einem nicht beheizten Ablaufschlauch verwenden, entfernen Sie die Isolierung des Abflusslochs (Element c in der Abbildung). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 85: So Vermeiden Sie Ein Kippen Des Außengeräts
3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen den Kabeln und dem Außengerät, um eine Beschädigung des Lacks durch die Kabel zu vermeiden. 4 Bringen Sie die Kabelenden an. 5 Ziehen Sie die Kabel fest. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 86: Montieren Des Innengeräts
Optional: Wenn Sie das Gerät über die Innenseite des Geräts an der Wand befestigen möchten, verwenden Sie eine zusätzliche Schraubkappe. 2 Heben Sie das Gerät an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 87 ▪ Entfernen Sie die obere Frontblende und öffnen Sie den Schaltkasten. Siehe "7.2.4 So öffnen Sie das Innengerät" [ 76]. ▪ Fixieren Sie das Gerät mit einer Schraube mit Ø8 mm an der Wand. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 88: So Schließen Sie Den Ablaufschlauch An Den Ablauf An
1 Schließen Sie einen Ablaufschlauch (bauseitig zu liefern) wie folgt an den Anschluss der Ablaufwanne an: a Anschluss der Ablaufwanne Die Verwendung eines Zwischenbehälters zum Sammeln des Wassers wird empfohlen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 89: Installation Der Leitungen
R32-Geräte" [ 70] für zusätzliche Anforderungen. ▪ Rohrleitungslänge: Siehe "7.1.3 Anforderungen an den Installationsort des Innengeräts" [ 69]. ▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 90: Isolieren Der Kältemittelleitungen
Vor Anschließen der Kältemitteilleitungen Außen- und Inneneinheit müssen montiert sein. Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitung an die Inneneinheit anschließen ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 91: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird. ▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht vorgegangen werden (siehe Abbildung unten). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 92: Richtlinien Zum Anschließen Von Kältemittelleitungen
8.2.4 Hinweise zum Biegen der Rohre Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 93: So Dornen Sie Rohrenden Auf
Oxidationsschicht auf der Innenseite der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die Funktionsweise der Ventile und Kompressoren im Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb der Installation. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 94: Absperrventil Und Service-Stutzen Benutzen
Lösen oder Festziehen der Überwurfmutter einen Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 95 Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein Einfüllschlauch mit Ventil-Zungenspatel benutzt werden. ▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen und prüfen, ob Kältemittel austritt. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 96: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
8.2.9 So schließen Sie die Kältemittelleitung an das Innengerät an 1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts an den Anschluss für flüssiges Kältemittel des Innengeräts an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 97: Überprüfen Der Kältemittelleitung
8.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [ 10] ▪ "8.1 Vorbereiten der Kältemittelleitungen" [ 89] ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 98: So Führen Sie Eine Leckprüfung Durch
Undichtigkeiten. 3 Lassen Sie das Stickstoffgas vollständig ab. 8.3.4 So führen Sie die Vakuumtrocknung durch Schließen Sie die Vakuumpumpe und das Manometer wie folgt an: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 99: Kältemittelleitungen Isolieren
Betrieb des Geräts dar. 8.3.5 Kältemittelleitungen isolieren Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung müssen die Leitungen isoliert werden. Dabei sind folgende Punkte zu beachten: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 100: Einfüllen Des Kältemittels
Kältemittelleitungen der Außeneinheit überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung). INFORMATION Je nach Anlagen- und/oder Installationsbedingungen kann es erforderlich sein, erst die elektrische Verkabelung durchzuführen, bevor Kältemittel eingefüllt werden kann. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 101: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel
Bodenfläche für das Innengerät einhalten. Weitere Informationen siehe "7.1.3 Anforderungen an den Installationsort des Innengeräts" [ 69]. Gesamtlänge der dann… Flüssigkeitsleitungen… ≤10 m füllen Sie KEIN zusätzliches Kältemittel ein. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 102: Die Menge Für Eine Komplette Neubefüllung Bestimmen
Auspumpen" [ 279] ausführlichere Informationen. 8.4.6 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an 1 Füllen Sie den Aufkleber wie folgt aus: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 103: Vorbereiten Der Wasserleitungen
Anschließen der Leitungen – Werkzeuge. Verwenden Sie nur geeignete Werkzeuge zur Handhabung von Messing, da es sich hierbei um ein relativ weiches Material handelt. Andernfalls werden die Rohre beschädigt. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 104 Rohrleitungen Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den folgenden Temperaturen standhalten können: INFORMATION Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 105 Metallrohre nicht aus Messing. Wenn Metallrohre verwendet werden, die nicht aus Messing sind, isolieren Sie beide Materialien ordnungsgemäß, so dass diese NICHT in Kontakt geraten. Dies dient zur Vermeidung galvanischer Korrosion. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 106: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert: ▪ Sie MÜSSEN das minimale und maximale Wasservolumen überprüfen. ▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes anpassen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 107 Bestimmen Sie für den berechneten Vordruck die entsprechende maximale Wassermenge mithilfe der folgenden Grafik. a Vordruck (Bar) b Maximale Wassermenge (l) Beispiel: Maximale Wassermenge und Vordruck des Ausdehnungsgefäßes ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 108 Falls die minimale Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen oder Betrieb). Siehe empfohlenes Verfahren wie unter "11.4 Checkliste während der Inbetriebnahme" [ 249] beschrieben. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 109: Ändern Des Vordrucks Des Ausdehnungsgefäßes
Der erforderliche Vordruck beträgt: Pg = (0,3+(H/10)) Bar = (0,3+(0/10)) Bar = 0,3 Bar ▪ Die entsprechende maximale Wassermenge bei 0,3 bar beträgt 290 l. (Siehe das Diagramm unter "Maximale Wassermenge" [ 107]). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 110: Anschließen Der Wasserleitungen
Wassereinlass b Wasserauslass 2 Schrauben Sie die Muttern des Innengeräts auf die Absperrventile auf. 3 Schließen Sie die bauseitigen Leitungen an den Absperrventilen an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 111 Druckentlastungsventils abhängig. Wenn dieses Ventil NICHT ordnungsgemäß funktioniert, führt der Überdruck zu einer Deformation des Speichers möglicherweise einem Wasseraustritt. ordnungsgemäßen Betrieb zu gewährleisten, ist eine regelmäßige Wartung durchzuführen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 112: Wasserkreislauf Befüllen
Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 113: Elektroinstallation
WARNUNG Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel. INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "2 Allgemeine Sicherheitsvorkehrungen" [ 10]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 114: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Teil auf den Draht setzen und mit einem geeigneten Werkzeug fixieren. a Litzenkabel b Runde, gecrimpte Anschlussklemme ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 115: Spezifikationen Der Standardelektroteile
ERGA06EAV3H Stromversorgungskabel 19,9 A 24,0 A 15,9 A Spannung 230 V Phase Frequenz 50 Hz Drahtstärken Müssen der gültigen Gesetzgebung entsprechen Verbindungskabel Minimaler Kabelquerschnitt von 1,5 mm² und gültig für 230 V ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 116: Über Die Elektrische Konformität
Innengerät auf "Zwangs-AUS" schaltet. Dadurch stellt der Verdichter des Außengeräts seinen Betrieb ein. Die Verkabelung des Geräts variiert abhängig davon, ob die Stromversorgung unterbrochen ist oder NICHT. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 117: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren
Posten Beschreibung Stromversorgungskabel Siehe "9.2.1 Anschluss der elektrischen Leitungen an Außengerät" [ 117]. Verbindungskabel 9.2.1 Anschluss der elektrischen Leitungen an das Außengerät 1 Entfernen Sie die Schaltkastenabdeckung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 118 4 Schließen Sie die Verbindungskabel und Stromversorgungskabel wie folgt an. Gewährleisten Sie mit der Drahtklemme die Zugentlastung. 1N~ 50 Hz 220-240 V a Verbindungskabel b Stromversorgungskabel c Sicherung d Fehlerstrom-Schutzschalter ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 119: Anschlüsse Am Innengerät
Brauchwasserpumpe an" [ 130]. Alarmausgang Siehe "9.3.6 So schließen Sie den Alarmausgang an" [ 131]. Raumkühlungs-/- Siehe "9.3.7 So schließen Sie den Ausgang EIN/AUS heizbetriebsteuerung für Heizen/Kühlen an" [ 132]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 120 Ausstattung Kabel: 0,75 mm² Maximaler Betriebsstrom: 100 mA Für die Hauptzone: ▪ [2.9] Steuerung ▪ [2.A] Thermostattyp Für die Zusatzzone: ▪ [3.A] Thermostattyp ▪ [3.9] (schreibgeschützt) Steuerung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 121 [1.6] Abweichung Raumfühler (im Fall eines Siehe: Brauchwasserspeichers) ▪ Installationsanleitung für das 3-Wege-Ventil 3-Wege-Ventil ▪ Ergänzungshandbuch für optionale Ausstattung Kabel: 3×0,75 mm² Maximaler Betriebsstrom: 100 mA [9.2] Brauchwasser ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 122 Kabel. [D] Drahtlos-Gateway Bizone-Bausatz Siehe: ▪ Installationsanleitung des Bizone-Bausatzes ▪ Ergänzungshandbuch für optionale Ausstattung Verwenden Sie das mit dem Bizone-Bausatz gelieferte Kabel. [9.P] Mischstation ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 123: So Schließen Sie Die Hauptstromversorgung An
"7.2.4 So öffnen Sie das Innengerät" [ 76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie die Hauptstromversorgung an. Bei Normaltarif-Netzanschluss Verbindungskabel Kabel: (3+GND)×1,5 mm² (= Hauptstromversorg ung) — ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 124: Bei Wärmepumpentarif-Netzanschluss
Wärmepumpentarif-Netzanschlusskontakt: 16 V DC-Erkennung (Spannungsversorgung durch Platine). Der spannungsfreie Kontakt sollte die minimale anwendbare Last von 15 V DC, 10 mA gewährleisten. [9.8] Wärmepumpentarif Schließen Sie X11Y an X11YB an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 125: So Schließen Sie Die Stromversorgung Der Reserveheizung An
Netzanschluss zulässig ist, wenn dieser aktiv ist. 9.3.2 So schließen Sie die Stromversorgung der Reserveheizung an Reserveheizungstyp Stromversorgung Kabel 1N~ 230 V (6V3) 2+GND 3~ 230 V (6T1) 3+GND 3N~ 400 V 4+GND ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 126 Folgendes sicherzustellen: Die Anlage wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz Z kleiner oder gleich Z Schließen Sie die Stromversorgung der Reserveheizung wie folgt an: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 127: Anschlüsse An Die Stromversorgung Der Reserveheizung
(Stromversorgung) Reserveheizung *6V (6V3: 1N~ 230 V) Q1DI 1N~, 50 Hz 230 V AC *6V (6T1: 3~ 230 V) Q1DI 3~, 50 Hz L1 L2 L3 230 V AC ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 128: So Schließen Sie Das Absperrventil An
76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Steuerkabel des Ventils wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 129: So Schließen Sie Die Stromzähler An
Pol MUSS mit X5M/6 undX5M/4 und der Minus-Pol mit X5M/5 und X5M/3 verbunden werden. 1 Öffnen Sie die folgenden Teile (siehe "7.2.4 So öffnen Sie das Innengerät" [ 76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 130: So Schließen Sie Die Brauchwasserpumpe An
76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel der Brauchwasserpumpe an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 131: So Schließen Sie Den Alarmausgang An
2 Schließen Sie das Kabel des Alarmausgangs wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. Mit dem Alarmausgang verbundene Kabel Kabel zwischen X2M und A4P EKRP1HBAA muss installiert sein. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 132: So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An
1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/Kühlen wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 133: So Schließen Sie Den Umschalter Zur Externen Wärmequelle An
Minimale Last: 20 mA, 5 V DC [9.C] Bivalent 1 Öffnen Sie die folgenden Teile (siehe "7.2.4 So öffnen Sie das Innengerät" [ 76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 134: So Schließen Sie Die Stromverbrauch-Digitaleingänge An
76]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 135: So Schließen Sie Das Sicherheitsthermostat An (Öffner)
2 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner) wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. Hinweis: Die Drahtbrücke (werkseitig montiert) muss von den jeweiligen Klemmen entfernt werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 136: So Stellen Sie Die Verbindung Zu Einem Smart Grid Her
Dieses Kapitel beschreibt 2 mögliche Arten, das Innengerät an ein Smart Grid anzuschließen: ▪ Im Fall von Smart Grid-Niederspannungskontakten ▪ Im Fall von Smart Grid-Hochspannungskontakten. Hierfür ist die Installation des Smart Grid-Relaissatzes (EKRELSG) erforderlich. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 137: Zutreffend
Sie die Drahtbrücke gegen die Kabel des Sicherheitsthermostats aus. S4S Smart Grid-Impulszähler /S10S Smart Grid-Niederspannungskontakt 1 /S11S Smart Grid-Niederspannungskontakt 2 1 Schließen Sie die Kabel wie folgt an: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 138: Im Fall Von Smart Grid-Hochspannungskontakten
STEP 1 STEP 2 STEP 1 Installation Smart Grid-Relaissatz STEP 2 Niederspannungsanschlüsse STEP 3 Hochspannungsanschlüsse Smart Grid-Hochspannungskontakt 1 Smart Grid-Hochspannungskontakt 2 a, b Spulenseiten der Relais ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 139 Kabel zwischen den Relais und X10M (AWG18 ROT) 1 2 3 4 X10M K1A K2A 2 Schließen Sie die Niederspannungskabel wie folgt an: X5M.4 X5M.3 S4S Smart Grid-Impulszähler ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 140: So Schließen Sie Die Wlan-Karte An (Als Zubehör Geliefert)
4 Fixieren Sie die Kabel mit Kabelbindern an den Kabelbinderhalterungen. Fixieren Sie bei Bedarf überschüssige Kabellänge mit einem Kabelbinder. 9.3.12 So schließen Sie die WLAN-Karte an (als Zubehör geliefert) [D] Drahtlos-Gateway ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 141 Elektroinstallation 1 Setzen Sie die WLAN-Karte in den Kartensteckplatz am Raumbedienmodul des Innengeräts ein. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 142: Konfiguration
NICHT erwartungsgemäß. Die Konfiguration beeinflusst folgende Punkte: ▪ Die Berechnungen der Software ▪ Die Anzeige und die Bedienmöglichkeiten an der Benutzerschnittstelle Sie können das System über die Bedieneinheit konfigurieren. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 143: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf
"10.8 Menüstruktur: Übersicht über die Monteureinstellungen" [ 245] 10.1.1 So rufen Sie die am häufigsten verwendeten Befehle auf So ändern Sie die Zugriffserlaubnisstufe Sie können die Zugriffserlaubnisstufe wie folgt ändern: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 144: Der Erweiterter
Wenn Sie aus irgendeinem Grund eine Einstellung über die Überblickeinstellungen ändern müssen, können Sie die Überblickeinstellungen wie folgt aufrufen: 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 143]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 145: So Schließen Sie Das Pc-Kabel An Den Schaltkasten An
1 Schließen Sie den USB-Stecker des Kabels an den Computer an. 2 Schließen Sie den Kabelstecker an X10A auf A1P des Schaltkastens des Innengeräts an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 146: Konfigurationsassistent
Einstellungen können auch im Einstellungenmenü angepasst werden (verwenden Sie die Brotkrumen). Für die Einstellung… Siehe… Sprache [7.1] Zeit/Datum [7.2] Stunden — Minuten Jahr Monat System ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 147 Sollwertmodus [3.4] Witterungsgeführte Heizkurve [3.5] (falls zutreffend) Witterungsgeführte Kühlkurve [3.6] (falls zutreffend) Zeitprogramm [3.1] Speicher Betriebsart Heizen [5.6] "10.6.6 Speicher" [ 200] Komfort-Sollwert [5.2] Eco-Sollwert [5.3] Warmhalte-Sollwert [5.4] ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 148: Mögliche Bildschirme
Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar. 26 Feb 2019 22:19 Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Hauptmenüs. Gehen Sie zum Hauptmenübildschirm. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 149 Außen / geräuscharmer Betrieb Gemessene Außentemperatur Geräuscharmer Betrieb aktiv Außengerät Innengerät/Brauchwasserspeicher Innengerät für Aufstellung auf dem Boden mit integriertem Speicher Wandmontiertes Innengerät Wandmontiertes Innengerät mit separatem Speicher Wasserdruck ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 150 Weitere Einzelheiten dazu siehe "14.4.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion" [ 273]. Wenn der entsprechende Betrieb (z. B. die Raumheizung) nicht aktiv ist, ist der Kreis ausgegraut. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 151: Hauptmenübildschirm
Legen Sie die Brauchwasserspeicher- Speicher Temperatur fest. Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den Benutzereinstellunge geräuscharmen Betrieb. Zeigt Daten und Informationen zum Information Innengerät an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 152: Menübildschirm
Schalten Sie die Heizen-/Kühlen-Funktionalität Betrieb und die Brauchwasserproduktion ein oder aus. Drahtlos-Gateway Beschränkung: Wird nur angezeigt, wenn ein WLAN installiert ist. Enthält Einstellungen, die erforderlich sind, wenn die Daikin Residential Controller-App konfiguriert wird. 10.3.4 Menübildschirm Beispiel: Sprache Zeit/Datum Ferien Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste.
Seite 153: Detaillierter Bildschirm Mit Werten
Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Einstellungen. Ändern Sie den Wert. Gehen Sie zur nächsten Einstellung. Bestätigen Sie die Änderungen und fahren Sie fort. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 154: Voreinstellwerte Und Programme
Voreinstellwerte verwenden: Leise/Leiser/Am leisesten. 10.4.2 Verwenden und programmieren von Programmen Über Programme Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration sind Programme für verschiedene Regelungen verfügbar. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 155 Wählen Sie ein anderes Programm aus. Siehe "So wählen Sie, welches Programm Sie aktuell verwenden möchten" [ 155]. Programmieren Sie ein eigenes Programm. Siehe "10.4.3 Programmbildschirm: Beispiel" [ 158]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 156 System die ▪ Aus: Wenn das System die Zusatzzone NICHT Zusatzzone im Heizmodus aufheizen darf. aufheizen darf. ▪ Ein: Wenn das System die Zusatzzone aufheizen darf. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 157 Speichertemperatur noch nicht erreicht wurde. Hinweis: Im Modus Programm + Warmhalten berücksichtigt das System auch den benutzerdefinierten Voreinstellwert [5.4] Warmhalte-Sollwert. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 158: Programmbildschirm: Beispiel
Hauptzone festgelegt wird. INFORMATION Die Vorgehensweisen zur Programmierung anderer Programme sind identisch. So programmieren Sie das Programm: Überblick Beispiel: Sie möchten das folgende Programm programmieren: Benutzerdef. 1 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 159 1 Wählen Sie den Tag aus, für den Sie den Inhalt löschen möchten. Zum Beispiel Freitag Benutzerdef. 1 2 Wählen Sie Löschen. Löschen Bearbeiten Kopieren 3 Wählen Sie zur Bestätigung OK. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 160 So kopieren Sie das Programm für die anderen Wochentage 1 Wählen Sie Montag. Benutzerdef. 1 2 Wählen Sie Kopieren. Löschen Bearbeiten Kopieren Ergebnis: Neben dem kopierten Tag wird "C" angezeigt. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 161 Sie den Eintrag mit dem rechten Regler. 8:00 21°C 23:00 18°C --:-- 4 Bestätigen Sie die Änderungen. 5 Wählen Sie Samstag. 6 Wählen Sie Kopieren. 7 Wählen Sie Sonntag. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 162: Nutzungsbeispiel: Sie Arbeiten In Einem 3-Schicht-System
Im System können Sie die folgenden Energiepreise festlegen: ▪ einen festgelegten Gastarif ▪ 3 Stromtarifstufen ▪ einen Wochentimer für Stromtarife. Beispiel: So stellen Sie Energiepreise an der Bedieneinheit ein ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 163 Beim Einstellen der Strompreise kann eine Prämie in Betracht gezogen werden. Obwohl die laufenden Kosten steigen können, werden die Gesamtbetriebskosten unter Berücksichtigung der Rückerstattung optimiert. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 164: Witterungsgeführte Kurve
Daher ist es mit einem Temperaturfühler an der Nordwand des Gebäudes verbunden. Wenn die Außentemperatur sinkt oder steigt, gleicht das Gerät dies unmittelbar aus. So muss das Gerät nicht auf die Rückmeldung vom Thermostat ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 165: 2-Punkte-Kurve
"10.5.4 Verwenden der witterungsgeführten Kurven" [ 168]. 10.5.2 2-Punkte-Kurve Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten: ▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 166: Steilheit-Korrektur-Kurve
Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen. Beispiele Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 167 Beispiele für die Soll-Speichertemperatur oder Soll- Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone: ▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator ▪ : Brauchwasserspeicher ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 168: Verwenden Der Witterungsgeführten Kurven
[5.E] Speicher > Typ witterungsgeführte Kurve Beschränkung: Nur für Monteure verfügbar. So ändern Sie die witterungsgeführte Kurve Zone Gehen Sie zu … Hauptzone – Heizung [2.5] Hauptzone > Witterungsgeführte Heizkurve ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 169: So Stimmen Sie Die Witterungsgeführte Kurve Fein Ab: Steilheit-Korrektur-Kurve
Außentemperaturen … Außentemperaturen … Kalt ↑ — ↑ — Warm ↓ — ↓ — Kalt — ↑ — ↑ Kalt Kalt ↑ ↑ ↑ ↑ ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 170: Menü "Einstellungen
[1.5] Sollwertgrenzen [1.6] Abweichung Raumfühler [1.7] Abweichung Raumfühler [1.9] Komfort-Sollwert Raum Sollwert-Bildschirm Steuern Sie die Raumtemperatur der Hauptzone über den Sollwert-Bildschirm [1] Raum. Siehe "10.3.5 Sollwert-Bildschirm" [ 152]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 171 Frostschutz Raum ist NICHT gewährleistet. ([C‑07]=0) Regelung durch externen Ermöglichen Sie, dass das externe Raumthermostat Raumthermostat den Frostschutz für den Raum übernimmt: ([C‑07]=1) ▪ Setzen Sie [C.2] Heizen/Kühlen=Ein. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 172 Externe Raumthermostatsteuerung ([C‑07]=1) Bei der Steuerung über den externen Raumthermostat wird der Frostschutz Raum durch den externen Raumthermostat unter den folgenden Voraussetzungen garantiert: ▪ [C.2] Heizen/Kühlen=Ein und ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 173 Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen. Code Beschreibung [1.4.1] [2-06] Aktivierung: ▪ 0 Nein: Die Frostschutzfunktionalität ist AUS. ▪ 1 Ja: Die Frostschutzfunktionalität ist an. [1.4.2] [2-05] Raumtemperatur-Sollwert: ▪ 4°C~16°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 174 [2-0A] Abweichung Raumfühler (Raumbedienmodul fungiert als Raumthermostat): Korrektur der tatsächlichen Raumtemperatur, die durch das Raumbedienmodul gemessen wird, das als Raumthermostat fungiert. ▪ –5°C~5°C, Schritt 0,5°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 175: Haupt-Zone
[2.5] Witterungsgeführte Heizkurve [2.6] Witterungsgeführte Kühlkurve [2.7] Heizungssystem [2.8] Sollwertgrenzen [2.9] Steuerung [2.A] Thermostattyp [2.B] Delta T [2.C] Modulation [2.D] Absperrventil [2.E] Typ witterungsgeführte Kurve ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 176 Im Modus Witterungsgeführt hängt die Soll-Vorlauftemperatur von der Außen-Umgebungstemperatur ab. Code Beschreibung [2.4] Nicht Sollwertmodus: zutreffend ▪ Konstant ▪ Witterungsgeführtes Heizen, konstantes Kühlen ▪ Witterungsgeführt ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 177 Hinweis: Dieser Wert sollte niedriger sein als [1‑02], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Hauptzone fest (wenn [2.4]=2): ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 178 Kühlung Heizung nach Innenumgebungstemperatur. Es ist wichtig, Heizungssystem korrekt und in Einklang mit Ihrem Systemlayout vorzunehmen. Der Ziel-Delta T für die Hauptzone hängt davon ab. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 179 Beispiel Fußbodenheizung: 40–5/2=37,5°C Zum Ausgleich haben Sie folgende Möglichkeiten: ▪ Die witterungsgeführte Kurve der Soll-Temperaturen [2.5] erhöhen. ▪ Eine Vorlauftemperatur-Modulation ermöglichen und die maximale Modulation [2.C] erhöhen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 180 [9-00] Heizen Maximum: ▪ [2‑0C]=2 (Verteilertyp Hauptzone = Radiator) 37°C~65°C ▪ Andernfalls: 37°C~55°C [2.8.3] [9-03] Kühlen Minimum: ▪ 5°C~18°C [2.8.4] [9-02] Kühlen Maximum: ▪ 18°C~22°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 181 Wählen Sie diesen Wert bei einer Verbindung mit einer verkabelten Steuerung für mehrere Zonen (siehe "5.2.2 Mögliche Optionen für das Innengerät" 28]), verkabelten Raumthermostaten (EKRTWA) oder Funk- Raumthermostaten (EKRTR1) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 182 Delta-T Heizen: Ein minimaler Temperaturunterschied ist für einen ordnungsgemäßen Betrieb der Heizverteilsysteme im Heizmodus erforderlich. ▪ Wenn [2-0C]=2, ist dieser fest auf 10°C eingestellt. ▪ Andernfalls: 3°C~10°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 183 Modulation den Sollwert der Vorlauftemperatur senken. Durch Einstellen der witterungsgeführten Kurve auf eine höhere Position kann er nicht unter den minimalen Sollwert fallen. Siehe Abbildung unten. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 184 Das Absperrventil: ▪ 0 Nein: Wird NICHT durch Änderung des Betriebsmodus für den Raum in Kühlen beeinflusst. ▪ 1 Ja: Schließt, wenn der Betriebsmodus Kühlbetrieb ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 185: Zusatzzone
175]. Code Beschreibung [3.1] Nicht Zeitprogramm: zutreffend ▪ Nein ▪ Heizen-Programm Definieren Sie ein Heiztemperturprogramm für die Zusatzzone über [3.2] Heizprogramm. Siehe "10.4.3 Programmbildschirm: Beispiel" [ 158]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 186 ▪ Konstant ▪ Witterungsgeführtes Heizen, konstantes Kühlen ▪ Witterungsgeführt Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Zusatzzone fest (wenn [3.4]=1 oder 2): ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 187 Hinweis: Dieser Wert sollte niedriger sein als [0‑01], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Zusatzzone fest (wenn [3.4]=2): ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 188 0: Fußbodenheizung ▪ 1: Ventilator-Konvektor ▪ 2: Heizkörper Die Einstellung des Emittertyps hat wie folgt Einfluss auf den Raumheizung- Sollwertbereich und den Ziel-Delta-T beim Heizen: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 189 Raumthermostat, wenn der Steuerungstyp der Hauptzone wie folgt ist: Externer Raumthermostat oder Raumthermostat. Thermostattyp Gilt nur für die externe Raumthermostatregelung. Beachten Sie auch "10.6.3 Haupt-Zone" [ 175]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 190: Raumheizung/-Kühlung
2-Punkt zutreffend ▪ Steigung-Verschiebung 10.6.5 Raumheizung/-kühlung INFORMATION Das Kühlen ist nur im Fall von umkehrbaren Modellen zutreffend. Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 191: Über Die Betriebsmodi
Wenn das Gerät in Betrieb ist, leuchtet die Statusanzeige dauerhaft blau. So legen Sie den Betriebsmodus fest 1 Gehen Sie zu [4.1]: Heizen/Kühlen > Betriebsart. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 192 Außentemperatur sinkt, wechselt die Betriebsart zu Heizbetrieb und umgekehrt. Wenn die Außentemperatur zwischen der Ausschalttemperatur Heizen und der Ausschalttemperatur Kühlen liegt, bleibt die Betriebsart unverändert. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 193 Code Beschreibung Umschalteinstellungen bezogen auf die Innentemperatur. Gilt nur, wenn Automatisch ausgewählt ist und das System auf Raumthermostatregelung mit 1 Vorlauftemperatur-Zone und Schnellheizverteilern konfiguriert ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 194 Mischstation. Wenn Ihr Systemlayout 2 VLT-Zonen enthält, müssen Sie vor der VLT- Hauptzone eine Mischstation installieren. Code Beschreibung [4.4] [7‑02] ▪ 0: Einzelne Zone Nur eine Vorlauftemperaturzone: a VLT-Hauptzone ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 195 Betriebsart Pumpe Wenn der Betrieb Raumheizung/-kühlung ausgeschaltet ist, ist die Pumpe immer ausgeschaltet. Wenn der Betrieb Raumheizung/-kühlung eingeschaltet ist, haben Sie die Wahl zwischen diesen Betriebsarten: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 196 Kühlbedarf besteht. Bemerkung: Abtastung steht Regelung durch Vorlauftemperatur zur Verfügung. a Regelung der Raumheizung/-kühlung b Aus c Ein d Vorlauftemperatur e Ist f Soll g Pumpenbetrieb ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 197 Pumpenbegrenzung Mögliche Werte: siehe unten. [4.8.1] [9-0E] Beschränkung: Wird nur angezeigt, wenn der Bizone-Bausatz (EKMIKPOA oder EKMIKPHA) installiert ist. Pumpenbegrenzung Hauptzone Mögliche Werte: siehe unten. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 198: Pumpenbegrenzung Zusatzzone
7: 70% Pumpendrehzahl im Abfragebetrieb ▪ 8: 60% Pumpendrehzahl im Abfragebetrieb Die maximalen Werte hängen vom Gerätetyp ab: [9-0D]/[9-0E]=0 [9-0D]/[9-0E]=1/5 a (kPa) a (kPa) b (l/min) b (l/min) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 199 0°C erhöht. Dieser Abgleich kann gewählt werden, wenn eine absolute oder eine witterungsgeführte Soll-Temperatur verwendet wird (siehe nachfolgende Abbildung). 0°C 0°C a Absolute Soll-Vorlauftemperatur b Witterungsgeführte Soll-Vorlauftemperatur ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 200: Speicher
Frostschutz [1.4] oder [4.C] verhindert, dass der Raum zu kalt wird. Ausführliche Informationen zum Frostschutz Raum finden Sie unter "10.6.2 Raum" [ 170]. 10.6.6 Speicher Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 201 Voreinstellwert (Speicher-Komfort). INFORMATION Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfort- Leistungsprobleme für Raumheizung/-kühlung. regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung/-kühlung auftreten. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 202 Betriebsart Heizen Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie unterscheiden sich in der Art, wie die Soll-Speichertemperatur eingestellt wird und wie das Gerät darauf reagiert. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 203 ▪ 2: Dienstag ▪ 3: Mittwoch ▪ 4: Donnerstag ▪ 5: Freitag ▪ 6: Samstag ▪ 7: Sonntag [5.7.3] [2‑02] Startzeit [5.7.4] [2‑03] Speichertemperatur-Sollwert: 55°C~75°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 204: Beschreibung
Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb > Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 205 Hysteresetemperatur der Wärmepumpe fällt, erwärmt sich der Speicher bis zur Warmhaltentemperatur. Die minimale EIN-Temperatur ist 20°C, auch wenn die Sollwert-Hysterese geringer als 20°C ist. Code Beschreibung [5.9] [6-00] EIN-Hysterese der Wärmepumpe ▪ 2°C~40°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 206 Speichertemperatur witterungsgeführt (gemäß der witterungsgeführten Kurve). Während des witterungsgeführten Betriebs kann der Endbenutzer die Soll- Speichertemperatur an der Bedieneinheit nicht einstellen. Beachten Sie auch "10.5 Witterungsgeführte Kurve" [ 164]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 207 [5.D] [6-01] Der Temperaturunterschied, durch den die AUS- Temperatur der Wärmepumpe bestimmt wird. Bereich: 0°C~10°C Beispiel: Sollwert (T )>maximale Wärmepumpentemperatur–[6‑01] (T – HP MAX [6‑01]) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 208: Unter [5.E] Typ Witterungsgeführte Kurve Wird Die Gewählte Methode
Kurve können Sie wählen, welche Methode Sie verwenden möchten. Unter [5.E] Typ witterungsgeführte Kurve wird die gewählte Methode schreibgeschützt angezeigt (gleicher Wert wie [2.E]). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 209: Benutzereinstellungen
Einstellen des Startdatums und Enddatums des Urlaubs. Aktivieren des Ferienbetriebs. So überprüfen Sie, ob der Ferienbetrieb aktiviert ist und/oder ausgeführt wird Wenn auf dem Startbildschirm angezeigt wird, ist der Urlaubsmodus aktiv. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 210: Über Den Geräuscharmen Betrieb
So überprüfen Sie, ob der geräuscharme Betrieb aktiv ist Wenn im Startbildschirm angezeigt wird, ist Geräuscharm aktiv. So verwenden Sie den geräuscharmen Betrieb 1 Gehen Sie zu [7.4.1]: Benutzereinstellungen > Leise > Aktivierung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 211 [C-02]). Diese Werte können nur in der Menüstruktur [7.5.1], [7.5.2] und [7.5.3] eingestellt werden. Verwenden Sie KEINE Übersichtseinstellungen. Gastarif einstellen 1 Gehen Sie zu [7.6]: Benutzereinstellungen > Gaspreis. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 212 Berechnen Sie den Wert für den Gaspreis mit der folgenden Formel: ▪ Tatsächlicher Gaspreis + (Prämie/kWh×0,9) Informationen zum Festlegen des Gaspreises finden Sie unter "Gastarif einstellen" [ 211]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 213: Information
Inbetriebnahme [8.3] Händlerinformation [8.4] Sensoren [8.5] Aktoren [8.6] Betriebsarten [8.7] Info [8.8] Verbindungsstatus [8.9] Betriebsstunden [8.A] Zurücksetzen Händlerinformation Der Monteur kann hier seine Kontaktnummer eintragen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 214: Monteureinstellungen
Informationen zum Verbindungsstatus des Geräts, des Raumthermostats und des WLAN. [8.9] Betriebsstunden Betriebsstunden bestimmter Systemkomponenten 10.6.9 Monteureinstellungen Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 215 Brauchwasser Die folgende Einstellung bestimmt, ob das System Brauchwasser bereiten kann und welcher Speicher verwendet wird. Legen Sie die Einstellung entsprechend der tatsächlichen Installation fest. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 216 EKHWS*D* / EKHWSU*D* 150/180 200/250/300 [9.2.1] [E‑07] Speichertyp 0: EKHWS/E, 3: EKHWS/E, kleines großes Volumen Volumen Nicht [4-05] Thermistor-Typ 0: Automatisch 1: Typ 1 zutreff ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 217 Wenn die Pumpe eingeschaltet ist, läuft sie und stellt somit sicher, dass am Wasserhahn sofort Warmwasser verfügbar ist. Um Energie zu sparen, schalten Sie die Pumpe nur zu den Tageszeiten ein, an denen Warmwasser benötigt wird. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 218 Wenn Sie eine ändern, prüfen Sie, ob die andere noch wie gewünscht eingestellt ist. INFORMATION Während des normalen Betriebs entspricht die Kapazität der zweiten Stufe der Reserveheizung bei Nennspannung [6‑03]+[6‑04]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 219 Betrieb des Raumheizungs-/-kühlkreislaufs auswirken. Lassen Sie in diesem Fall eine Unterstützung durch die Reserveheizung während des Brauchwasserbetriebs zu, indem Sie [4-00]=1 oder 2 einstellen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 220 Die Einstellung der Notfallautomatik kann nur in der Menüstruktur der Bedieneinheit eingestellt werden. INFORMATION Falls [4‑03]=1 oder 3, dann gilt Notbetrieb = Manuell nicht für die Zusatzheizung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 221 Sie [5‑03] gleich oder ein paar Grad höher als [5‑01] einstellen. [9.6.2] [5-03] Prioritätstemperatur: Legt die Außentemperatur fest, unter der das Brauchwasser nur durch die Zusatzheizung erwärmt wird. Bereich: –15°C~35°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 222 [8-04]: Zusätzlicher Timer bei [4-02]/[F-01] [8-01]+ [8-01]+ [8-04] [8-04] [8-02] [8-02] [8-01] [8-01] [5-03] [4-02] [F-01] 35°C Umgebungstemperatur (außen) t Zeit Wiederanlauf-Timer Höchstdauer des Betriebs zur Brauchwasserbereitung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 223 Wasserrohre im Freien vor dem Einfrieren zu schützen. Code Beschreibung [9.7] [4-04] Wasserrohr-Frostschutz: ▪ 0: Kontinuierlicher Pumpenbetrieb ▪ Nicht kontinuierlicher Pumpenbetrieb ▪ 2: Aus ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 224 [D-05] Beschränkung: Nur gültig, wenn [9.8.4] NICHT auf Smart-Grid eingestellt ist. Pumpe zulassen: ▪ 0 Nein: Pumpe ist zwangsweise ausgeschaltet ▪ 1 Ja: Keine Beschränkung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 225 Smart Grid-Kontakten gesendet wurde. Betriebsart Smart-Grid: ▪ Freier Betrieb ▪ Zwangsabschaltung ▪ Empfehlung ein ▪ Erzwungen ein Beachten Sie auch die folgende Tabelle (Smart Grid-Betriebsarten). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 226 Sie mit dieser Einstellung (Einstellung kW beschränken) dennoch den Stromverbrauch des Geräts beschränken. Das verhindert einen übermäßigen Verbrauch und damit die Verwendung von Strom aus dem Netz. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 227 Dann wird die Grenze … Verfügbar Über das Gerät auf Grundlage der Einspeisung vom Smart Grid- Impulszähler entschieden. Nicht verfügbar Über [9.8.8] Einstellung kW beschränken entschieden ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 228 Beschränkungen, wenn [9.9.1]=Eingänge und [9.9.2]=Amp: Code Beschreibung [9.9.4] [5-05] Limit 1: 0 A~50 A [9.9.5] [5-06] Limit 2: 0 A~50 A [9.9.6] [5-07] Limit 3: 0 A~50 A [9.9.7] [5-08] Limit 4: 0 A~50 A ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 229 Falls die Stromverbrauchskontrolle AKTIVIERT ist, legt die Einstellung [4‑01] die Priorität der elektrischen Heizungen abhängig von der geltenden Einschränkung fest. BBR16 Weitere Informationen zu dieser Funktion finden Sie unter "6.6.4 BBR16 Leistungsbegrenzung" [ 63]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 230 ▪ 0 Keine: NICHT installiert ▪ 1 1/10kWh: Installiert ▪ 2 1/kWh: Installiert ▪ 3 10/kWh: Installiert ▪ 4 100/kWh: Installiert ▪ 5 1000/kWh: Installiert ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 231: Stromzähler
Außentemperaturfühler nicht am idealen Installationsort installiert werden kann. Code Beschreibung [9.B.2] [2-0B] Abweichung ext. ATFühl.: Korrektur der Umgebungstemperatur gemessen am externen Außentemperaturfühler. ▪ –5°C~5°C, Schritt 0,5°C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 232 1 Ja: Installiert. Der zusätzliche Kessel (Gaskessel, Ölbrenner) niedriger Außenumgebungstemperatur Betrieb. Während des bivalenten Betriebs ist die Wärmepumpe ausgeschaltet. Stellen Sie diesen Wert ein, wenn ein zusätzlicher Kessel verwendet wird. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 233 Deaktivierung offen. Die Schemazeichnung unten zeigt, wo sich dieser Kontakt befindet. OFF ON YC Y1 Y2 Y3 Y4 Code Beschreibung 9.C.3 [C-03] Bereich: –25°C~25°C (Schritt: 1°C) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 234 Sie in der Betriebsanleitung und dem Referenzhandbuch für den Benutzer. INFORMATION Sonnenkollektoren. Wenn Sonnenkollektoren verwendet werden, legen Sie den Stromtarifwert sehr niedrig fest, um die Verwendung der Wärmepumpe zu fördern. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 235: Alarmausgang
Erkennung eines Alarmzustandes und der Erkennung eines Stromausfalls ermöglicht. ▪ 1 Normal: Der Alarmausgang wird NICHT aktiviert, wenn ein Alarm auftritt. Siehe auch Tabelle unten (Logik des Alarmausgangs). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 236 [9.F] [E‑08] Stromsparfunktion für Außengerät: ▪ 0: Nein ▪ 1: Ja Schutz deaktivieren Schutzfunktionen Das Gerät ist mit den folgenden Schutzfunktionen ausgestattet: ▪ Raum-Frostschutz [2-06] ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 237 Exportieren Sie die Konfigurationseinstellungen des Geräts über die MMI (die Bedieneinheit des Innengeräts) auf einen USB-Stick. Bei der Problembehebung können Sie diese Einstellungen unserer Serviceabteilung zur Verfügung stellen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 238 ▪ 0 Nein: Das System hat nur eine Hauptzone. ▪ 1 Nicht zutreffend ▪ 2 (Ja): Ein Bizone-Bausatz ist installiert, um eine Zusatz-Temperaturzone zu ergänzen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 239 Zusatzzonen-Pumpe - konstante Drehzahl: Feste Pumpendrehzahl für die Zusatzzone (Direktzone). ▪ 20~95% (Standard: 95) Hauptzonenpumpe feste PWM Die Drehzahl der Hauptzonenpumpe kann mit dieser Einstellung festgelegt werden. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 240: Inbetriebnahme
10.6.11 Benutzerprofil [B] Benutzerprofil: Siehe "So ändern Sie die Zugriffserlaubnisstufe" [ 143]. Monteureinstellungen Inbetriebnahme Benutzerprofil Betrieb Fehler 10.6.12 Betrieb Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 241: Wlan
Die WLAN-Karte oder das WLAN-Modul (nur eine der beiden Optionen ist erforderlich) verbindet das System mit dem Internet. Als Benutzer können Sie dann das System über die App Daikin Residential Controller steuern. Im Fall der WLAN-Karte sind die folgenden Komponenten erforderlich: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur...
Seite 242 Die App Daikin Residential Controller muss auf dem Smartphone des Benutzers installiert sein. Siehe: http://www.onlinecontroller.daikineurope.com/ Konfiguration Um die App Daikin Residential Controller zu konfigurieren, befolgen Sie die Anweisungen in der App. Dafür müssen die folgenden Aktionen am Raumbedienmodul durchgeführt und die folgenden Informationen bereitgestellt werden: Modus: Aktivieren Sie den AP-Modus (= ...
Seite 243 Konfiguration INFORMATION Sie können diese Funktion nur verwenden, wenn sie von der Software-Version des WLAN und der Software-Version der Daikin Residential Controller-App unterstützt wird. Aus Cloud entfernen: Entfernen Sie die WLAN-Karte/das WLAN-Modul aus der Cloud. Code Beschreibung [D.4] Nicht Aus Cloud entfernen: zutreffend ▪...
Seite 244: Menüstruktur: Übersicht Über Die Benutzereinstellungen
(**) Nur für den Monteur zugänglich (***) Nur zutreffend, wenn WLAN installiert wurde INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 245: Menüstruktur: Übersicht Über Die Monteureinstellungen
Kesselwirkungsgrad Temperatur Hysterese [9.P] Mischstation Mischstation installiert Mischzonen-System Zusatzzonen-Pumpe - konstante Drehzahl Hauptzonen-Pumpe - konstante Drehzahl Umschaltzeit Mischventil (*) Gilt nur für die schwedische Sprache. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 246 Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 247: Inbetriebnahme
Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme. soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und der Übergabe an den Benutzer verwendet...
Seite 248: Sicherheitsvorkehrungen Bei Inbetriebnahme
▪ Zwischen Innengerät und den Ventilen (sofern vorhanden) ▪ Zwischen Innengerät und Raumthermostat (sofern vorhanden) ▪ Zwischen Innengerät und Brauchwasserspeicher (sofern vorhanden) Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 249: Checkliste Während Der Inbetriebnahme
Damit das Gerät korrekt läuft, ist es wichtig zu prüfen, dass die minimale Durchflussmenge erreicht wird. Passen Sie bei Bedarf die Einstellung des Bypass- Ventils an. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 250: Entlüftungsfunktion
Position des 3-Wege-Ventils zwischen Raumheizungs- und Brauchwasser- Kreislauf um. Typischer Ablauf Die Entlüftung des Systems umfasst folgende Schritte: Durchführen einer manuelle Entlüftung Durchführen einer automatischen Entlüftung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 251 Sie [C]: Betrieb auf und deaktivieren Sie den Heizen/Kühlen- und Speicher- Betrieb. 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 143]. 2 Gehen Sie zu [A.3]: Inbetriebnahme > Entlüftung. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 252: Betriebstestlauf
Während des Probelaufs kann die korrekte Funktionsweise des Geräts durch Überwachung Vorlauftemperatur (Heiz-/Kühlmodus) Speichertemperatur (Brauchwassermodus) überprüft werden. So überwachen Sie die Temperaturen: 1 Rufen Sie im Menü Sensoren auf. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 253: Aktor-Testlauf
Speicherheizung) ▪ Bivalenz-Signal-Test ▪ Alarmausgang-Test ▪ K/H-Signal-Test ▪ BW-Pumpe-Test ▪ Test Zusatzzonen-Pumpe Mischstation (Bizone-Bausatz EKMIKPOA oder EKMIKPHA) ▪ Test Hauptzonen-Pumpe Mischstation (Bizone-Bausatz EKMIKPOA oder EKMIKPHA) ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 254: Estrich-Austrocknung Mittels Der Unterbodenheizung
2 Die Soll-Vorlauftemperatur, bis zu 55°C. Beispiel: 24h (1) 36h (2) 35°C (2) 25°C (1) T Soll-Vorlauftemperatur (15~55°C) t Dauer (1~72 Std.) (1) Aktionsschritt 1 (2) Aktionsschritt 2 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 255 Damit die Estrich-Aufheizung mittels der Unterbodenheizung gestartet werden kann, stellen Sie sicher, dass die folgenden Einstellungen vorgenommen wurden: ▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 256 Bei einem Stromausfall wird der Fehler U3 nicht generiert. Wenn die Stromversorgung wiederhergestellt wird, startet das Gerät automatisch den letzten Schritt neu und setzt das Programm fort. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 257 Wenn das Programm zur Estrich-Austrocknung mittels der Fußbodenheizung aufgrund eines Stromausfalls gestoppt wurde und die Stromversorgung wiederhergestellt wird, startet das Programm automatisch den zuletzt implementierten Schritt neu. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 258: Übergabe An Den Benutzer
Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 259: Instandhaltung Und Wartung
13 Instandhaltung und Wartung HINWEIS Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Neben der Wartungsanleitung in diesem Kapitel gibt es auf dem Daikin Business Portal (Authentifizierung erforderlich) eine Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Die Checkliste für allgemeine Wartungsarbeiten und Inspektionen ergänzt die Instruktionen in diesem Kapitel und kann bei den Wartungsarbeiten als Leitfaden und Berichtsvorlage benutzt werden.
Seite 260: Jährliche Wartung
(a). ▪ Leeren des Schmutzfilters wie folgt: 1 Nehmen Sie die magnetische Hülse ab (b). 2 Schrauben Sie die Abflusskappe (d) ab. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 261: Druckentlastungsventil Am Brauchwasserspeicher (Bauseitig Zu Liefern)
Um sicherzustellen, dass dieses Wasser aus dem Speicher stammt, führen Sie die Überprüfung nach dem Speicheraufwärmvorgang durch. Es wird empfohlen, diesen Wartungsvorgang häufiger durchzuführen. Druckentlastungsventil am Brauchwasserspeicher (bauseitig zu liefern) Öffnen Sie das Ventil. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 262: Zusatzheizung Des Brauchwasserspeichers
Wasser. Dazu den Brauchwasserspeicher leeren, die Zusatzheizung vom Brauchwasserspeicher entfernen und die Zusatzheizung für ungefähr 24 Stunden in einen Eimer (oder einen ähnlichen Behälter) mit Entkalkungsmittel legen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 263: Informationen Zur Reinigung Des Wasserfilters Bei Problemen
8 Entfernen Sie den Ablaufschlauch vom Wasserfilter. HINWEIS Obwohl der Wasserkreislauf entleert ist, kann beim Entfernen des magnetischen Filters/Schmutzfilters Wasser aus dem Filtergehäuse verschüttet werden. Beseitigen Sie verschüttetes Wasser IMMER. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 264: So Reinigen Sie Den Wasserfilter Bei Problemen
4 Setzen Sie den gereinigten aufgerollten Filter und das Sieb in das Gehäuse des Wasserfilters ein. INFORMATION Montieren Sie das Sieb im Gehäuse des magnetischen Filters/Schmutzfilters korrekt anhand der Vorsprünge. a Zusammengerollter Filter b Sieb c Vorstehendes Teil ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 265: So Installieren Sie Den Wasserfilter
3 Stellen Sie sicher, dass sich das Entlüftungsventil des Wasserfilters in der offenen Position befindet. 4 Öffnen Sie die Absperrventile und fügen Sie bei Bedarf Wasser zum Wasserkreislauf hinzu. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 266: Fehlerdiagnose Und -Beseitigung
Schutzvorrichtungen dürfen AUF KEINEN FALL überbrückt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler. GEFAHR: STROMSCHLAGGEFAHR ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 267: Symptombasierte Problemlösung
Sie alle oben aufgeführten Überprüfungen durchgeführt haben, wenden Sie sich an Ihren Händler. In einigen Fällen ist es normal, dass das Gerät einen niedrigen Wasserdurchfluss nutzt. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 268: Symptom: Warmwasser Erreicht Nicht Die Soll-Temperatur
Wenn EVU Abschaltung auf Ein eingestellt ist, läuft das Gerät mit dem Wärmepumpentarif. Warten Sie darauf, dass die Stromversorgung wieder aufgenommen wird (maximal 2 Stunden). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 269: Symptom: Das Gerät Macht Nach Der Inbetriebnahme Gurgelnde Geräusche
Entlüften Sie das System manuell (siehe "So führen Sie eine manuelle Entlüftung durch" [ 251]) oder verwenden Sie die automatische Entlüftungsfunktion (siehe "So führen Sie eine automatische Entlüftung durch" [ 251]). ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 270: Symptom: Das Wasser-Druckentlastungsventil Öffnet Sich
Innengerät am höchsten Punkt der Anlage befindet, wird die Höhe der Anlage als 0 m betrachtet. Der maximale Höhenunterschied beträgt 10 m. Ziehen Sie Anforderungen an die Installation zu Rate. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 271: Symptom: Das Wasser-Druckentlastungsventil Ist Undicht
Reserveheizung > Equilibrium Temperatur [5‑01] auf. Es befindet sich Luft im System. Entlüften Sie das Gerät manuell oder automatisch. Beachten Sie die Entlüftungsfunktion im Kapitel "11 Inbetriebnahme" [ 247]. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 272: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch
Die Desinfektionsfunktion wurde durch Programmieren Sie den Start der eine Brauchwasserentnahme Desinfektionsfunktion für einen unterbrochen. Zeitpunkt, wenn in den kommenden 4 Stunden KEINE Brauchwasserentnahme zu erwarten ist. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 273: Fehler Beseitigen Auf Grundlage Von Fehlercodes
Bei einer Fehlfunktion wird je nach Schweregrad Folgendes auf dem Startbildschirm angezeigt: ▪ : Fehler ▪ : Fehlfunktion Kurze und lange Beschreibungen der Fehlfunktion können wie folgt abgerufen werden: ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 274: Fehlercodes: Übersicht
Überhitzung Mischwasserkreis 8H-02 Überhitzung Mischwasserkreis (Thermostat) 8H-03 Überhitzung Wasserkreis (Thermostat) A1-00 Nulldurchgang nicht erkannt A5-00 AG: Problem Hochdruck-Peak-Cut/Frostschutz AA-01 Reserveheizung überhitzt oder RH-Netzkabel nicht verbunden ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 275 Fehler externer Temperaturfühler H3-00 OU: Fehler Hochdruckschalter (HPS) H5-00 Fehler Verdichterüberlastschutz H6-00 OU: Fehler Positionserfassungssensor H8-00 OU: Fehler Verdichtereingang (CT)-System H9-00 OU: Fehler Außentemperaturfühler HC-00 Fehler Speichertemperaturfühler ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 276 OU: Störung der Übertragung zwischen Haupt-CPU und INV-CPU U8-01 Verbindung zum LAN-Adapter unterbrochen U8-02 Verbindung zum Raumthermostat unterbrochen U8-03 Keine Verbindung zum Raumthermostat U8-04 Unbekanntes USB-Gerät U8-05 Dateifehler U8-07 P1P2-Kommunikationsfehler ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 277 Gerät die angeforderte Temperatur, die für die Speicherdesinfektion erforderlich ist, nicht erreichen kann. INFORMATION Ein Fehler der Zusatzheizung hat Auswirkungen auf die Stromverbrauchsmessung und die Stromverbrauchskontrolle. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 278 Fehlerdiagnose und -beseitigung INFORMATION Das Raumbedienmodul zeigt an, wie ein Fehlercode zurückgesetzt wird. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 279: Entsorgung
Absperrventil geöffnet ist, wird Luft vom System angesaugt. Dies kann aufgrund des ungewöhnlichen Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 280: Starten Sie Den Abpumpvorgang Über Das In Das Innengerät Integrierte Raumbedienmodul
5 Überprüfen Sie anhand des Manometers, ob das Vakuum erreicht wurde. 6 Schließen Sie nach 2-3 Minuten das Gasleitungs-Absperrventil und stoppen Sie den Abpumpvorgang. a Flüssigkeitsleitungs-Absperrventil b Schließrichtung c Sechskantschlüssel d Ventildeckel e Absperrventil der Gasleitung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 281: Technische Daten
Technische Daten 16 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). In diesem Kapitel 16.1 Rohrleitungsplan: Außengerät ............................... 282 16.2...
Seite 282: Rohrleitungsplan: Außengerät
S1PH Hochdruckschalter (automatisches Zurücksetzen) g Kapillarrohr Y1E Elektronisches Expansionsventil h Wärmetauscher Y1S Magnetventil (4-Wege-Ventil) (EIN: Kühlung) i Akkumulator Heizen j Verdichter Akkumulator Kühlen k Schalldämpfer ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 283: Rohrleitungsplan: Innengerät
Schnellkupplung Verdampfer) d Plattenwärmetauscher Lötanschluss e Absperrventil für Service f Magnetfilter/Schmutzabscheider g Sicherheitsventil h Entlüftung i Ablassventil j Durchflusssensor k Ausdehnungsgefäß l Reserveheizung m Pumpe ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 284: Elektroschaltplan: Außengerät
Farben: BLK: schwarz; RED: rot; BLU: blau; WHT: weiß; GRN: grün; YLW: gelb (3) Legende Stecker Kondensator Gleichrichterbrücke Stecker Stecker Stecker Sicherung T 6,3 A 250 V FU1, FU2 Sicherung T 3,15 A 250 V Sicherung T 30 A 250 V Stecker IPM* Intelligentes Stromversorgungsmodul ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 285 Feste Platte mit Anschlussleiste U, V, W Stecker V3, V4, V401 Varistor Stecker Anschlussleiste Elektronisches Expansionsventil Magnetventil (4-Wege-Ventil) Entstörfilter (Ferritkern) Entstörfilter * Optional # Feldversorgung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 286: Elektroschaltplan: Innengerät
Domestic hot water tank Brauchwasserspeicher Remote user interface Spezielle Komfort- Benutzerschnittstelle (BRC1HHDA wird als Raumthermostat verwendet) Ext. indoor thermistor Externer Innentemperatur-Thermistor Ext outdoor thermistor Externer Außentemperatur- Thermistor ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 287 * DIP-Schalter # Überstromsicherung für Reserveheizung # Überstromsicherung für Zusatzheizung F1U, F2U (A4P) * Sicherung 5 A 250 V für Digitale E/A-Platine K1A, K2A * Smart Grid-Hochspannungsrelais ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 288 * Stromversorgungsanschluss der Zusatzheizung X7M, X8M * Klemmleiste für Stromversorgung für Zusatzheizung X10M * Anschlussleiste für Smart Grid-Stromversorgung X*, X*A, X*Y, Y* Stecker Anschlussleiste * Optional # Feldversorgung ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 289: Übersetzung Des Texts Des Elektroschaltplans
(Spannung wird durch Platine geliefert) 230 V AC Control Device Steuerungsgerät mit 230 V Wechselstrom 230 V AC supplied by PCB 230 V Wechselstrom Spannungsversorgung durch Platine Continuous Dauerstrom ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 290 DC / 12 mA detection (voltage supplied Leistungsbeschränkung: by PCB) 12 V Gleichstrom / 12 mA Demodulation (Spannungsversorgung durch Platine) Refer to operation manual Siehe Betriebsanleitung Solar input Solareingang Solar pump connection Solarpumpenanschluss ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 291 Only for heat pump convector Nur für Wärmepumpen-Konvektor Only for wired On/OFF thermostat Nur für verkabelten EIN/AUS- Thermostat Only for wireless On/OFF thermostat Nur für kabellosen EIN/AUS-Thermostat ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 292: Schaltplan
Nur für Komfort-Benutzerschnittstelle Leistungsbegrenzung Bedarfseingang 3 2-adrig A8P: X801M: 3-5 2×0,75 Signal X5M: 11-12 A14P: P1-P2 Raumbedienmodul 2-adrig Kommunikation Leistungsbegrenzung Bedarfseingang 4 A8P: X801M: 4-5 Signal 4D130334C ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 293 8,02 6,78 5,98 5,57 5,21 4,90 4,62 1,88 8,95 8,19 6,93 6,05 5,63 5,27 4,95 4,67 1,90 9,14 8,36 7,08 6,11 5,69 5,32 5,00 4,72 ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 294 Werten der Tabelle liegt) den Wert, der dem höheren dm-Wert aus der Tabelle entspricht. Wenn dm=1,55 kg, berücksichtigen Sie den Wert, der "dm=1,6 kg" entspricht. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 295: Esp-Kurve: Innengerät
Beschädigung oder zu einer Fehlfunktion des Geräts führen. Siehe auch zulässiger Mindest- und Höchstwert des Wasserflussbereichs bei den technischen Daten. ▪ Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 2020/2184 entspricht. ERGA04~08EA + EHBH/X04+08EF Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1B – 2021.11...
Seite 296: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
Seite 297: Tabelle Der Bauseitigen Einstellungen
1/11 Tabelle bauseitiger Einstellungen 0221 [8.7.5] = ..Anwendbare Geräte EHBX04EA6V EHBX04EF6V EHBX08EA6V EHBX08EF6V EHBX08EA9W EHBX08EF9W EHBH04EA6V EHBH04EF6V EHBH08EA6V EHBH08EF6V EHBH08EA9W EHBH08EF9W EHVX04S18EA3V EHVH04S18EJ6V EHVX04S18EA6V EHVH04S23EJ6V EHVX04S23EA3V EHVH08S18EJ6V EHVX04S23EA6V EHVH08S18EJ9W EHVX08S18EA6V EHVH08S23EJ6V EHVX08S18EA9W EHVH08S23EJ9W EHVX08S23EA6V EHVX04S18EJ3V EHVX08S23EA9W EHVX04S23EJ3V EHVX04S18EA6VG EHVX04S18EJ6V EHVX04S23EA6VG EHVX04S23EJ6V EHVX08S18EA6VG EHVX08S18EJ6V EHVX08S23EA6VG EHVX08S23EJ6V...
Seite 298 2/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Raum └─ Frostschutz 1.4.1 [2-06] Aktivierung 0: Deaktiviert 1: Aktiviert 1.4.2 [2-05] Raumtemperatur-Sollwert 4~16°C, Schritt: 1°C 12°C └─ Sollwertgrenzen 1.5.1 [3-07] Heizen Minimum 12~18°C, Schritt: 1°C 12°C 1.5.2...
Seite 299 3/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [0-04] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-07]~[9-08]°C, Schritt: 1°C beim Kühlen der VLT-Zusatzzone. 8°C [0-05] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-07]~[9-08]°C, Schritt: 1°C Kurve beim Kühlen der VLT-Zusatzzone.
Seite 300 4/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-0E] Maximum (*4) : 40~75°C, Schritt: 1°C 60°C [E-07]=0 (*4) : 40~80°C, Schritt: 1°C 80°C [E-07]=5 (*5) : 40~60°C, Schritt: 1°C 60°C [6-00] Hysterese 2~40°C, Schritt: 1°C...
Seite 301 5/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [1-08] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-03]~[9-02]°C, Schritt: 1°C Kurve beim Kühlen der VLT-Hauptzone. 22°C [1-09] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-03]~[9-02]°C, Schritt: 1°C beim Kühlen der VLT-Hauptzone.
Seite 302 6/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert 9.6.2 [5-03] Prioritätstemperatur -15~35°C, Schritt: 1°C 0°C 9.6.3 [5-04] Korrekturwert Zusatzheizung 0~20°C, Schritt: 1°C 10°C 9.6.4 [8-02] Wiederanlauf-Timer 0~10 Stunden, Schritt: 0,5 Stunde 0,5 Stunde [E-07]=1 3 Stunden [E-07]≠1 9.6.5...
Seite 303 7/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [E-08] Stromsparfunktion 0: Deaktiviert 1: Aktiviert Schutz deaktivieren 0: Nein 1: Ja └─ Übersicht der Einstellungen [0-00] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-05]~Min.(45, [9-06])°C, Schritt: 1°C beim Heizen der VLT-Zusatzzone.
Seite 304 8/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [3-02] [3-03] [3-04] [3-05] [3-06] Maximal gewünschte Raumtemp. im Heizbetrieb? 18~30°C, Schritt: 1°C 30°C [3-07] Minimal gewünschte Raumtemp. im Heizbetrieb? 12~18°C, Schritt: 1°C 12°C [3-08] Maximal gewünschte Raumtemp.
Seite 305 9/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-0A] Gewünschte Komfort-Speichertemperatur? 30~[6-0E]°C, Schritt: 1°C 60°C [6-0B] Gewünschte Eco Speichertemperatur? 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C [6-0C] Gewünschte Warmhalte-Speichertemperatur? 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C [6-0D] Gewünschter Sollwertmodus für die Brauchwasserbereitung?
Seite 306 10/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [C-02] Externe Reserveheizungsquelle angeschlossen? 0: Nein 1: Bivalent [C-03] Aktivierungstemperatur für Wechselbetrieb. -25~25°C, Schritt: 1°C 0°C [C-04] Hysteresetemperatur für Wechselbetrieb. 2~10°C, Stufe: 1°C 3°C [C-05] Schaltsignal Thermoanforderung in der Hauptzone?
Seite 307 11/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [F-03] Bodenwannenheizung-Hysterese. 2~5°C, Schritt: 1°C 5°C [F-04] Bodenwannen-Heizung angeschlossen? 0: Nein 1: Ja [F-05] [F-09] Pumpenbetrieb während Fehlern im Durchflussverhalten. 0: Deaktiviert 1: Aktiviert [F-0A] [F-0B]...
Seite 308 4P629085-1B 2021.11 Verantwortung für Energie und Umwelt...
