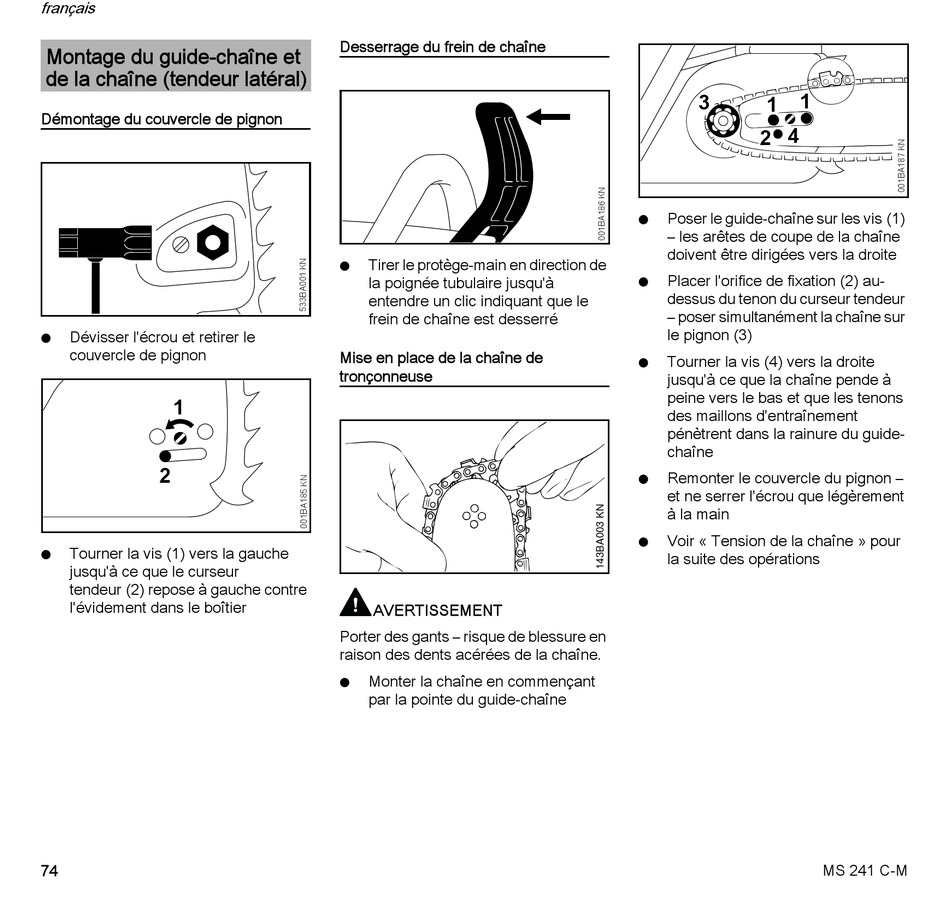

Montage du guide-chaîne et
de la chaîne (tendeur latéral)
Démontage du couvercle de pignon
Dévisser l'écrou et retirer le
N
couvercle de pignon
1
2
Tourner la vis (1) vers la gauche
N
jusqu'à ce que le curseur
tendeur (2) repose à gauche contre
l'évidement dans le boîtier
74
Desserrage du frein de chaîne
Tirer le protège-main en direction de
N
la poignée tubulaire jusqu'à
entendre un clic indiquant que le
frein de chaîne est desserré
Mise en place de la chaîne de
tronçonneuse
AVERTISSEMENT
Porter des gants – risque de blessure en
raison des dents acérées de la chaîne.
Monter la chaîne en commençant
N
par la pointe du guide-chaîne
1
3
1
2 4
Poser le guide-chaîne sur les vis (1)
N
– les arêtes de coupe de la chaîne
doivent être dirigées vers la droite
Placer l'orifice de fixation (2) au-
N
dessus du tenon du curseur tendeur
– poser simultanément la chaîne sur
le pignon (3)
Tourner la vis (4) vers la droite
N
jusqu'à ce que la chaîne pende à
peine vers le bas et que les tenons
des maillons d'entraînement
pénètrent dans la rainure du guide-
chaîne
Remonter le couvercle du pignon –
N
et ne serrer l'écrou que légèrement
à la main
Voir « Tension de la chaîne » pour
N
la suite des opérations
