italiano

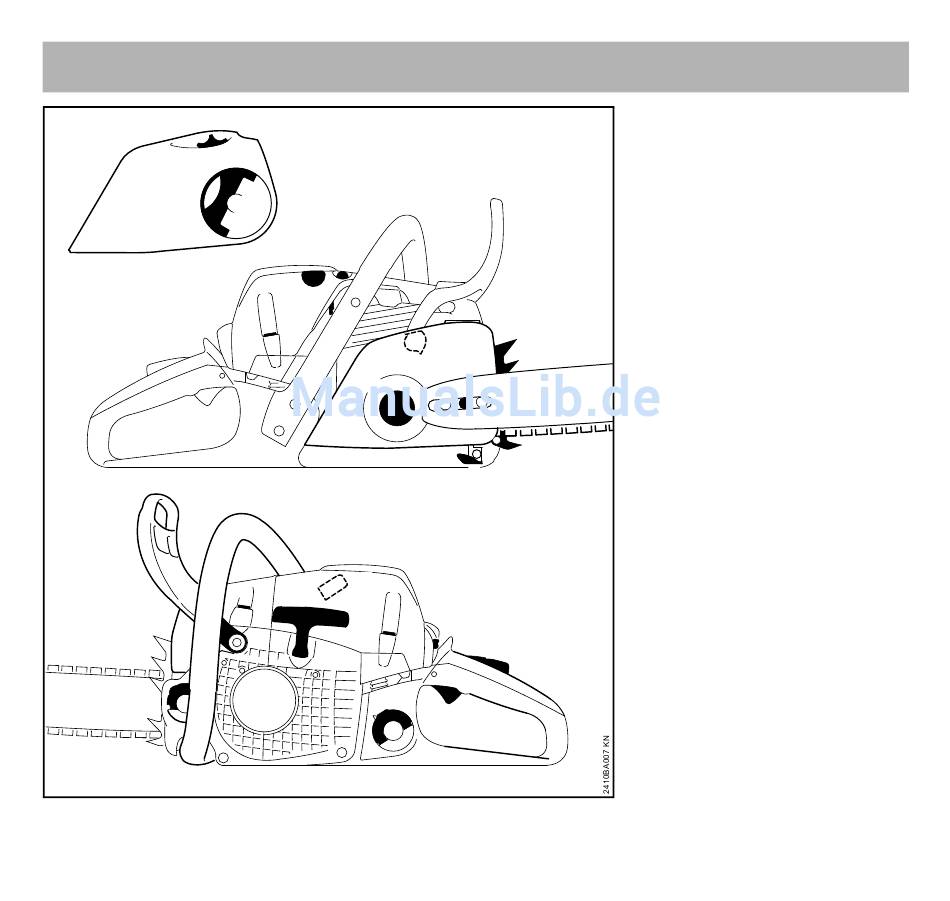

Componenti principali

14
9
18
17
16
210
15
2, 3
4
5
1
7
8
19
20
1 21
1
22
#
6
11
12
10
13
9
23
25
26
24
27
1 Chiusura della cappottatura
2 Interruttore riscaldamento
1)
impugnatura
1)
3 Pompa carburante
4 Valvola di decompressione
5 Cursore (esercizio estivo e
invernale)
6 Freno catena
7 Rocchetto catena
8 Coperchio rocchetto catena
9 Perno di recupero catena
10 dispositivo tendicatena laterale
11 Artiglio
12 Spranga di guida
13 Catena Oilomatic
1)
14 Ruota tendicatena (tendicatena
rapido)
15 Impugnatura del dado ad alette
(tendicatena rapido)
16 Tappo serbatoio olio
17 Silenziatore
18 Scudo anteriore di protezione mano
19 Impugnatura anteriore (manico
tubolare)
20 Raccordo candela
21 Impugnatura d'avviamento
22 Chiusura tappo serbatoio
carburante
23 Leva marcia-arresto
24 Grilletto
25 Bloccaggio grilletto
26 Impugnatura posteriore
27 Scudo posteriore di protezione
mano
# Numero di matricola
1)
1)
1)
MS 241 C-M
