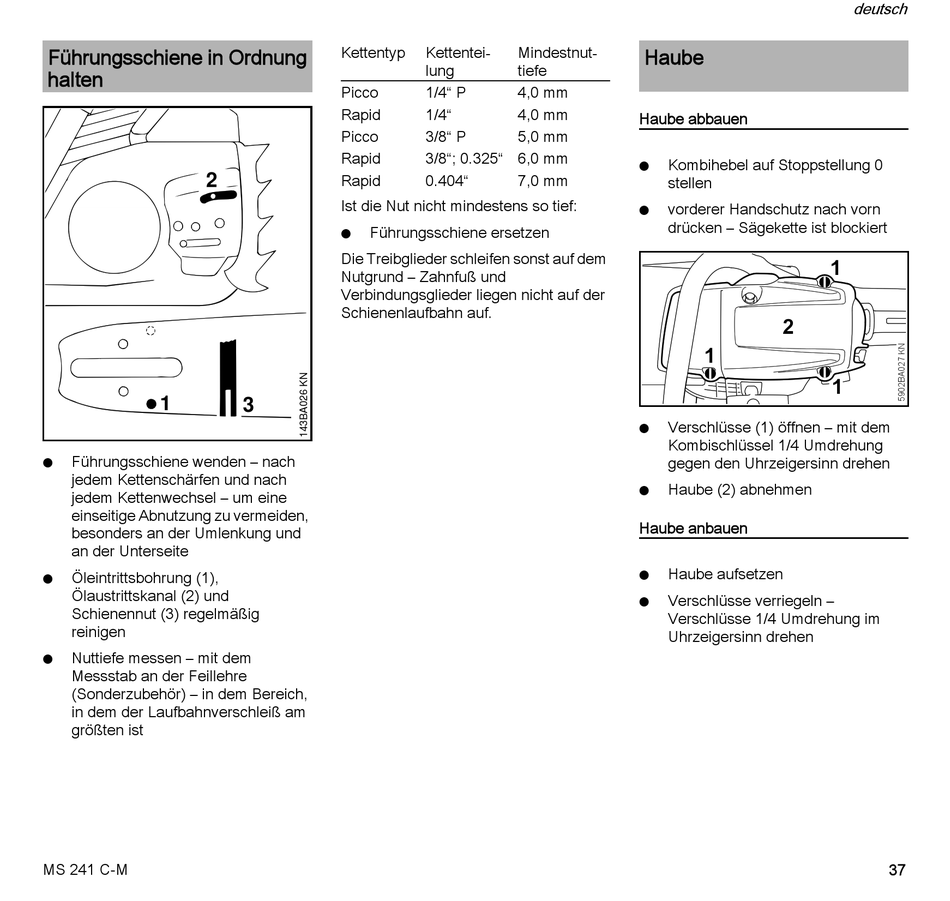

Führungsschiene In Ordnung Halten; Haube - Stihl MS 241 C-M Gebrauchsanleitung

Führungsschiene in Ordnung
halten
2
1
Führungsschiene wenden – nach
N
jedem Kettenschärfen und nach
jedem Kettenwechsel – um eine
einseitige Abnutzung zu vermeiden,
besonders an der Umlenkung und
an der Unterseite
Öleintrittsbohrung (1),
N
Ölaustrittskanal (2) und
Schienennut (3) regelmäßig
reinigen
Nuttiefe messen – mit dem
N
Messstab an der Feillehre
(Sonderzubehör) – in dem Bereich,
in dem der Laufbahnverschleiß am
größten ist
MS 241 C-M
Kettentyp
Picco
Rapid
Picco
Rapid
Rapid
Ist die Nut nicht mindestens so tief:
Führungsschiene ersetzen
N
Die Treibglieder schleifen sonst auf dem
Nutgrund – Zahnfuß und
Verbindungsglieder liegen nicht auf der
Schienenlaufbahn auf.
3
Kettentei- Mindestnut-
lung tiefe
1/4" P 4,0 mm
1/4" 4,0 mm
3/8" P 5,0 mm
3/8"; 0.325" 6,0 mm
0.404" 7,0 mm

Haube

Haube abbauen
Kombihebel auf Stoppstellung 0
N
stellen
vorderer Handschutz nach vorn
N
drücken – Sägekette ist blockiert
2
1
Verschlüsse (1) öffnen – mit dem
N
Kombischlüssel 1/4 Umdrehung
gegen den Uhrzeigersinn drehen
Haube (2) abnehmen
N
Haube anbauen
Haube aufsetzen
N
Verschlüsse verriegeln –
N
Verschlüsse 1/4 Umdrehung im
Uhrzeigersinn drehen
