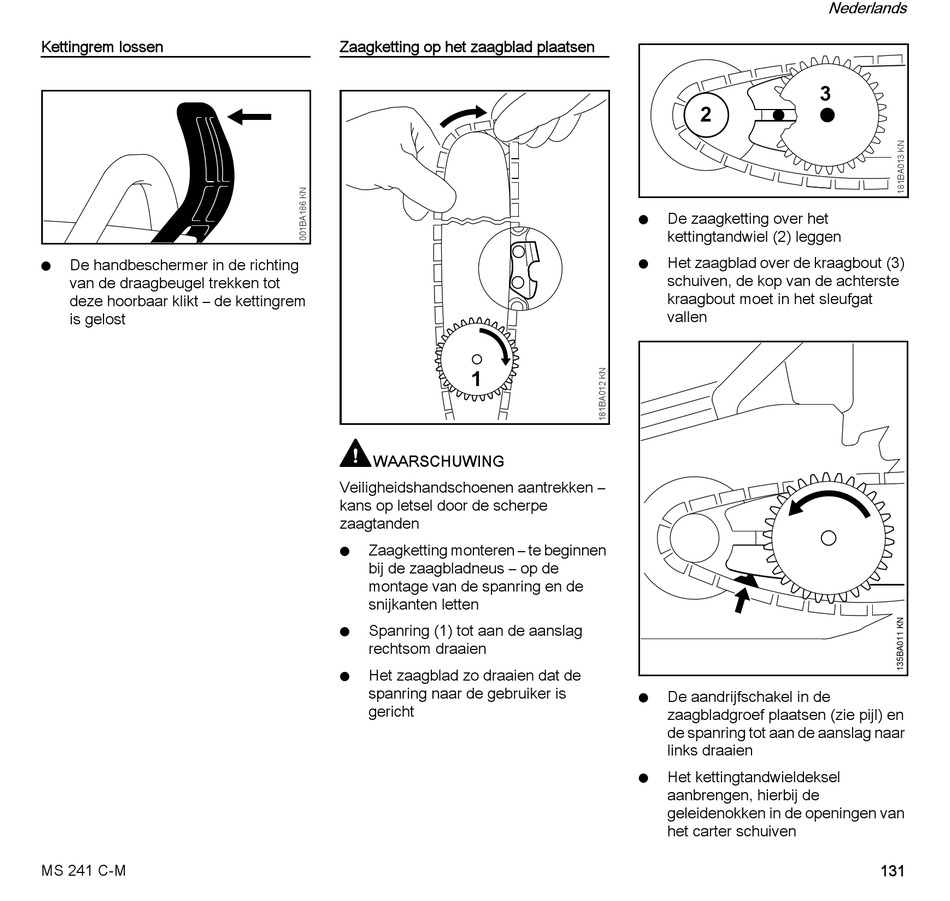

Stihl MS 241 C-M Gebrauchsanleitung Seite 133

Kettingrem lossen
De handbeschermer in de richting
N
van de draagbeugel trekken tot
deze hoorbaar klikt – de kettingrem
is gelost
MS 241 C-M
Zaagketting op het zaagblad plaatsen
1
WAARSCHUWING
Veiligheidshandschoenen aantrekken –
kans op letsel door de scherpe
zaagtanden
Zaagketting monteren – te beginnen
N
bij de zaagbladneus – op de
montage van de spanring en de
snijkanten letten
Spanring (1) tot aan de aanslag
N
rechtsom draaien
Het zaagblad zo draaien dat de
N
spanring naar de gebruiker is
gericht
2
De zaagketting over het
N
kettingtandwiel (2) leggen
Het zaagblad over de kraagbout (3)
N
schuiven, de kop van de achterste
kraagbout moet in het sleufgat
vallen
De aandrijfschakel in de
N
zaagbladgroef plaatsen (zie pijl) en
de spanring tot aan de aanslag naar
links draaien
Het kettingtandwieldeksel
N
aanbrengen, hierbij de
geleidenokken in de openingen van
het carter schuiven
Nederlands
3
131
