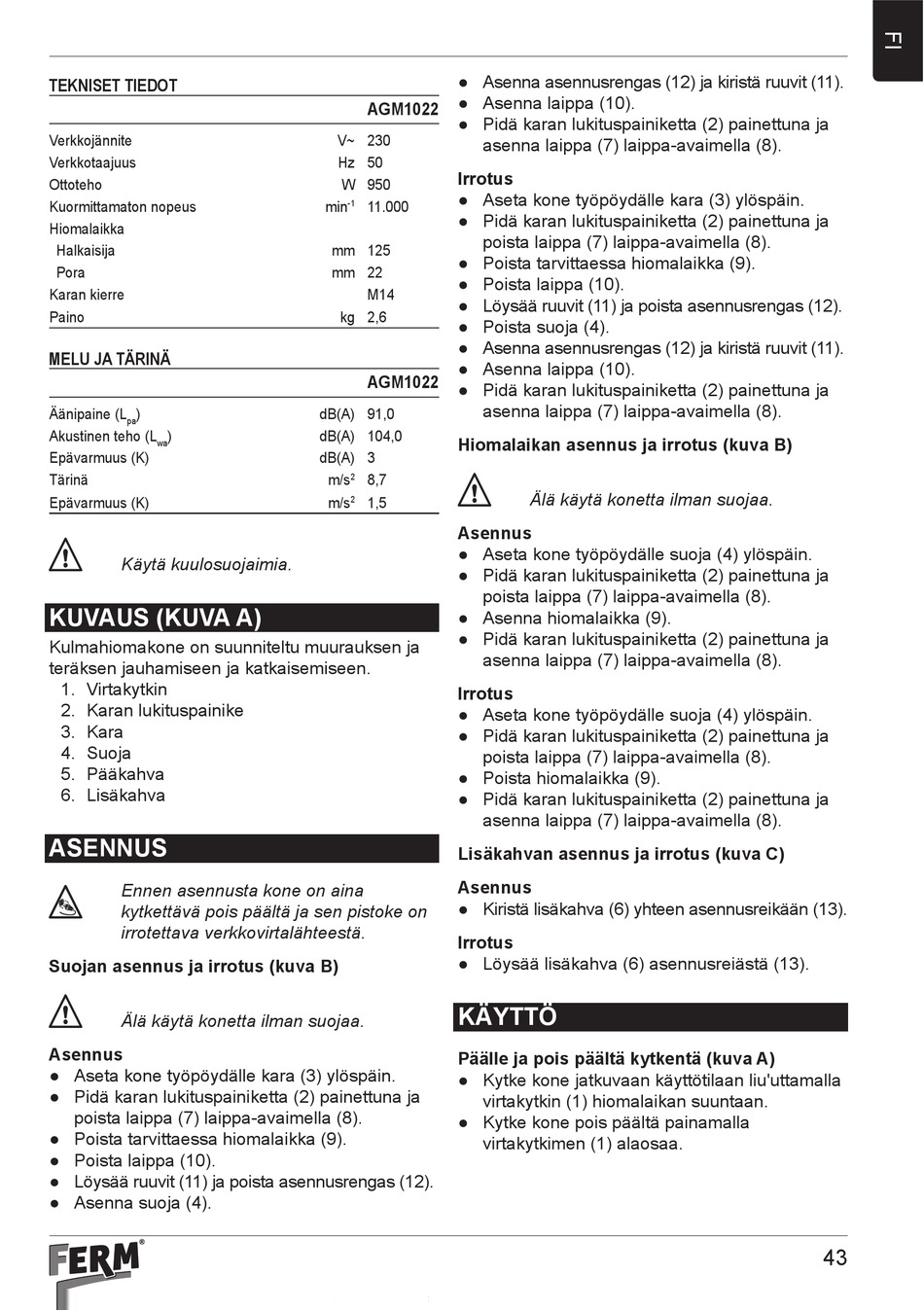

Ferm AGM1022 Gebrauchsanweisung Seite 43

TEKNISET TIEDOT
Verkkojännite
Verkkotaajuus
Ottoteho
Kuormittamaton nopeus
Hiomalaikka
Halkaisija
Pora
Karan kierre
Paino
MELU JA TÄRINÄ
Äänipaine (L )
pa
Akustinen teho (L )
wa
Epävarmuus (K)
Tärinä
Epävarmuus (K)
2
Käytä kuulosuojaimia.
KUvAUS (KUvA A)
Kulmahiomakone on suunniteltu muurauksen ja
teräksen jauhamiseen ja katkaisemiseen.
1. Virtakytkin
2. Karan lukituspainike
3. Kara
4. Suoja
5. Pääkahva
6. Lisäkahva
ASENNUS
4
Ennen asennusta kone on aina
kytkettävä pois päältä ja sen pistoke on
irrotettava verkkovirtalähteestä.
Suojan asennus ja irrotus (kuva B)
2
Älä käytä konetta ilman suojaa.
Asennus
● Aseta kone työpöydälle kara (3) ylöspäin.
● Pidä karan lukituspainiketta (2) painettuna ja
poista laippa (7) laippa-avaimella (8).
● Poista tarvittaessa hiomalaikka (9).
● Poista laippa (10).
● Löysää ruuvit (11) ja poista asennusrengas (12).
● Asenna suoja (4).
● Asenna asennusrengas (12) ja kiristä ruuvit (11).
● Asenna laippa (10).
AGM1022
● Pidä karan lukituspainiketta (2) painettuna ja
V~ 230
asenna laippa (7) laippa-avaimella (8).
Hz 50
Irrotus
W 950
● Aseta kone työpöydälle kara (3) ylöspäin.
min 11.000
-1
● Pidä karan lukituspainiketta (2) painettuna ja
poista laippa (7) laippa-avaimella (8).
mm 125
● Poista tarvittaessa hiomalaikka (9).
mm 22
● Poista laippa (10).
M14
● Löysää ruuvit (11) ja poista asennusrengas (12).
kg 2,6
● Poista suoja (4).
● Asenna asennusrengas (12) ja kiristä ruuvit (11).
● Asenna laippa (10).
AGM1022
● Pidä karan lukituspainiketta (2) painettuna ja
asenna laippa (7) laippa-avaimella (8).
dB(A) 91,0
dB(A) 104,0
Hiomalaikan asennus ja irrotus (kuva B)
2
dB(A) 3
m/s 8,7
2
m/s 1,5
2
Asennus
● Aseta kone työpöydälle suoja (4) ylöspäin.
● Pidä karan lukituspainiketta (2) painettuna ja
poista laippa (7) laippa-avaimella (8).
● Asenna hiomalaikka (9).
● Pidä karan lukituspainiketta (2) painettuna ja
asenna laippa (7) laippa-avaimella (8).
Irrotus
● Aseta kone työpöydälle suoja (4) ylöspäin.
● Pidä karan lukituspainiketta (2) painettuna ja
poista laippa (7) laippa-avaimella (8).
● Poista hiomalaikka (9).
● Pidä karan lukituspainiketta (2) painettuna ja
asenna laippa (7) laippa-avaimella (8).
Lisäkahvan asennus ja irrotus (kuva C)
Asennus
● Kiristä lisäkahva (6) yhteen asennusreikään (13).
Irrotus
● Löysää lisäkahva (6) asennusreiästä (13).
KäyttÖ
Päälle ja pois päältä kytkentä (kuva A)
● Kytke kone jatkuvaan käyttötilaan liu'uttamalla
virtakytkin (1) hiomalaikan suuntaan.
● Kytke kone pois päältä painamalla
virtakytkimen (1) alaosaa.
Älä käytä konetta ilman suojaa.
43
