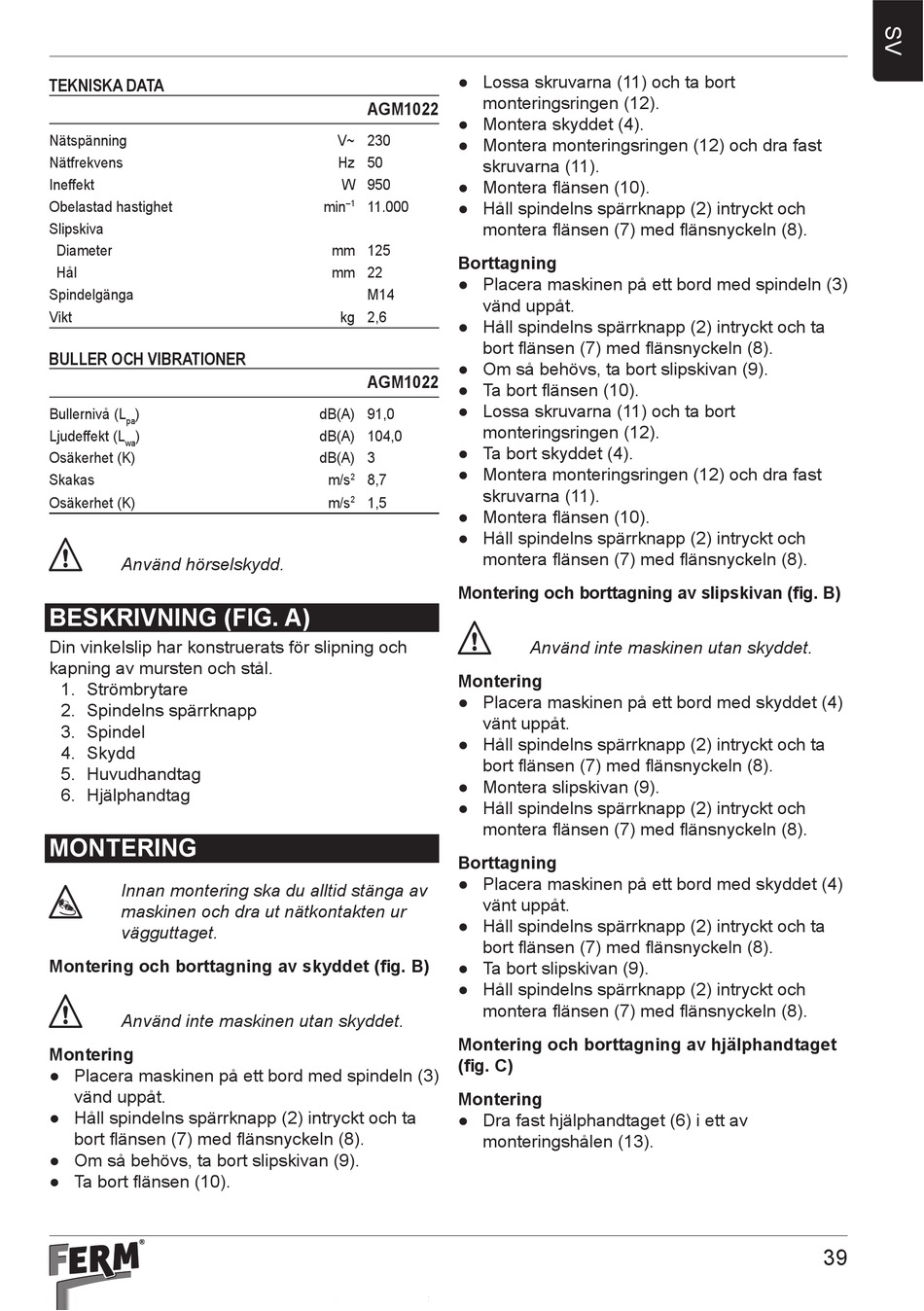

Ferm AGM1022 Gebrauchsanweisung Seite 39

TEKNISKA DATA
Nätspänning
Nätfrekvens
Ineffekt
Obelastad hastighet
Slipskiva
Diameter
Hål
Spindelgänga
Vikt
BULLER OCH VIBRATIONER
Bullernivå (L )
pa
Ljudeffekt (L )
wa
Osäkerhet (K)
Skakas
Osäkerhet (K)
2
Använd hörselskydd.
BESKRIvNING (fIG. A)
Din vinkelslip har konstruerats för slipning och
kapning av mursten och stål.
1. Strömbrytare
2. Spindelns spärrknapp
3. Spindel
4. Skydd
5. Huvudhandtag
6. Hjälphandtag
MONtERING
4
Innan montering ska du alltid stänga av
maskinen och dra ut nätkontakten ur
vägguttaget.
Montering och borttagning av skyddet (fig. B)
2
Använd inte maskinen utan skyddet.
Montering
● Placera maskinen på ett bord med spindeln (3)
vänd uppåt.
● Håll spindelns spärrknapp (2) intryckt och ta
bort flänsen (7) med flänsnyckeln (8).
● Om så behövs, ta bort slipskivan (9).
● Ta bort flänsen (10).
● Lossa skruvarna (11) och ta bort
monteringsringen (12).
AGM1022
● Montera skyddet (4).
V~ 230
● Montera monteringsringen (12) och dra fast
Hz 50
skruvarna (11).
W 950
● Montera flänsen (10).
min 11.000
● Håll spindelns spärrknapp (2) intryckt och
–1
montera flänsen (7) med flänsnyckeln (8).
mm 125
Borttagning
mm 22
● Placera maskinen på ett bord med spindeln (3)
M14
vänd uppåt.
kg 2,6
● Håll spindelns spärrknapp (2) intryckt och ta
bort flänsen (7) med flänsnyckeln (8).
● Om så behövs, ta bort slipskivan (9).
AGM1022
● Ta bort flänsen (10).
● Lossa skruvarna (11) och ta bort
dB(A) 91,0
monteringsringen (12).
dB(A) 104,0
● Ta bort skyddet (4).
dB(A) 3
● Montera monteringsringen (12) och dra fast
m/s 8,7
2
skruvarna (11).
m/s 1,5
2
● Montera flänsen (10).
● Håll spindelns spärrknapp (2) intryckt och
montera flänsen (7) med flänsnyckeln (8).
Montering och borttagning av slipskivan (fig. B)
2
Montering
● Placera maskinen på ett bord med skyddet (4)
vänt uppåt.
● Håll spindelns spärrknapp (2) intryckt och ta
bort flänsen (7) med flänsnyckeln (8).
● Montera slipskivan (9).
● Håll spindelns spärrknapp (2) intryckt och
montera flänsen (7) med flänsnyckeln (8).
Borttagning
● Placera maskinen på ett bord med skyddet (4)
vänt uppåt.
● Håll spindelns spärrknapp (2) intryckt och ta
bort flänsen (7) med flänsnyckeln (8).
● Ta bort slipskivan (9).
● Håll spindelns spärrknapp (2) intryckt och
montera flänsen (7) med flänsnyckeln (8).
Montering och borttagning av hjälphandtaget
(fig. C)
Montering
● Dra fast hjälphandtaget (6) i ett av
monteringshålen (13).
Använd inte maskinen utan skyddet.
