Einfaches Sendersetup – Motormodell (ACRO)

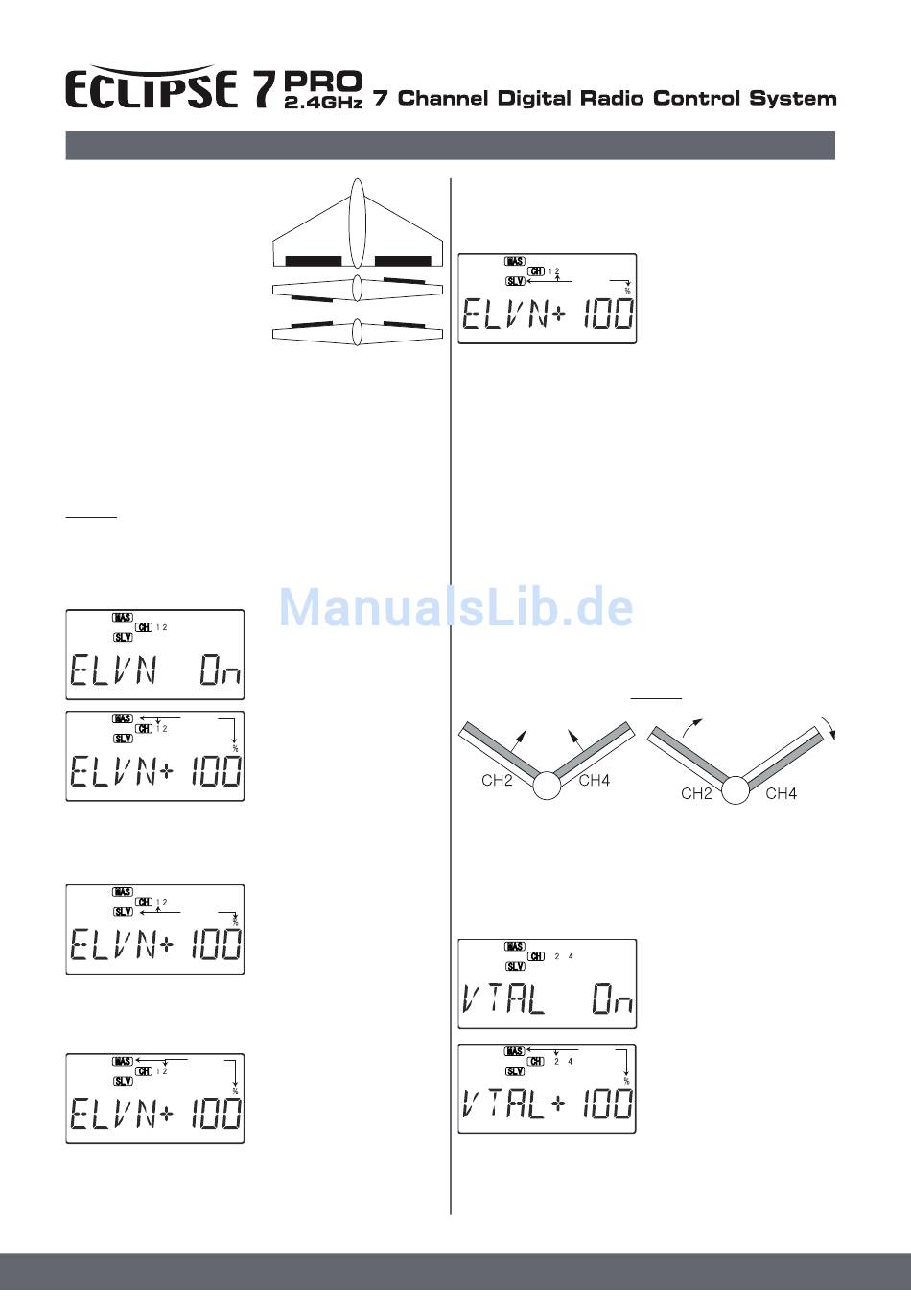

ELVN - Delta-Mischer (Elevons)
Der Delta-Mischer wird verwendet bei
Nürflügelmodellen und anderen
Modellen ohne Leitwerk, bei
denen die Quer- und Höhen-
ruderfunktionen kombiniert
werden und jedes Ruder mit
einem eigenen Servo ange-
steuert wird. Das rechte Ruder
an Kanal 1, und das Linke an
Kanal 2 anschließen. Die Wirkung von Höhen- und Querru-
dersignal kann unabhängig voneinander eingestellt werden.
Dabei ist zu beachten, daß bei zu groß eingestellten Werten
die maximalen Servowege überschritten werden können und
bei gleichzeitiger Bedienung von Höhen- und Querruderknüp-
pel die Servos die Endstellung erreichen, bevor der eigentliche
volle Knüppelausschlag erreicht wird. Die Standardwerte für
diesen Mischer sind 100%. Ratsam ist ein Werte um 50%, da
die Deltas sehr empfindlich auf Ruderbewegungen reagieren.
Hinweis: Bei aktivem Delta-Mischer ist die zusätzliche Nutzung
der V-Leitwerks und Flaperon-Mischer nicht möglich.

Einstellen Delta-Mischer

1. Das rechte (Elevon-)Ruder muß an Kanal 1, das Linke an
Kanal 2 angeschlossen werden.
Flashing
Mischanteil einstellen. 50% ist ein guter Anfangswert. Falls
das Ruder in die falsche Richtung ausschlägt, den zuvor
eingestellten Wert auf -50 % ändern.
Flashing
können den Weg des linken Elevons mit der +Increase und
-Decrease Taste einstellen. 50% ist ein guter Anfangswert.
Falls das Ruder in die falsche Richtung ausschlägt, den zuvor
eingestellten Wert auf -50 % ändern.
Flashing
Kanal 2 Kanal 1
Querruderfunktion
2. Gehen Sie mit den Edit Tas-
ten bis zum ELVN Menü.
3. Drücken Sie die Active/Inhibit
(Clear) Taste um diesen Mischer
zu aktivieren.
4. Mit der rechten Cursor Taste
bringen Sie die MAS (Master)
Anzeige, Kanal 1 und die Pro-
zentanzeige zum blinken. Mit
der +Increase und -Decrease
Taste können Sie dann den
5. Nun den Mischanteil des
Höhenruderknüppels eingeben,
der auf das Servo an Kanal 2
wirkt. Dazu kurz die rechte Cur-
sor Taste drücken, so dass SLV
und Nummer 1 blinkt. Sie
6. Noch einmal die rechte Cur-
sor Taste drücken, um ins
Delta-Einstell-Menü zu gelan-
gen. Die MAS-Anzeige und
die Nummer 2 blinken, um den
Elevator-Master anzuzeigen.Die
Die Prozentanzeige blinkt.
7. Rechte Cursor Taste drücken, um in das Höhenruder-
Einstell-Menü zu gelangen. SLV-, die Nummer 2 und die
Prozentanzeige blinken um anzuzeigen, daß das Höhenruder
der untergeordnete Kanal ist.
Flashing
nach unten ausschlägt, kehren Sie die Laufrichtung durch
kurzes Drücken der Clear Taste und einstellen des Wert von
-50% mit der -Decrease Taste um.
9. Wenn die rechte Klappe (Kanal 1) bei gezogenem Knüppel
nach unten ausschlägt, den Weg umkehren durch drücken der
rechten Cursor Taste (die Nummer 1 blinkt) und anschließend
die -Decrease-Taste drücken bis -50% erreicht werden.
Andernfalls fortfahren.
V-Leitwerks / VTAL
V-Leitwerks-Mischung für Modelle mit V-Leitwerk, bei denen
die beiden Leitwerksklappen die Seiten- und Höhenleitwerks-
funktion übernehmen. Die Mischanteile beider Knüppelfunktio-
nen können unabhängig von einander eingestellt werden.
Dabei ist zu beachten, daß bei zu groß eingestellten Anteilen
die maximalen Servowege überschritten werden können und
bei gleichzeitiger Bedienung von Höhen- und Seitenruder-
knüppel die Servos die Endstellung erreichen, bevor der volle
Knüppelausschlag erreicht wird. Daher sollten Sie anfangs die
Anteile auf etwa 50 % einstellen und die Anlenkungen auf die
benötigten Wege anpassen. Hinweis: Der V-Leitwerksmischer
kann nicht zusammen mit dem Delta-Mischer benutzt werden.
Höhenruder hoch
(in Flugrichtung)

Einstellen V-Leitwerks-Mischer

1. Das Servo der rechten V-Leitwerksklappe muß an Kanal 2,
das der linken Klappe an Kanal 4 angeschlosssen werden.
2. Gehen Sie mit den Edit Tasten bis zum VTAL Menü. INH
gibt an, das der Mischer deaktiviert ist.
Flashing
Beim ziehen am Höhenruderknüppel sollten beide Leitwerks-
klappen nach oben ausschlagen. Wenn die rechte Klappe (Ka-
nal 2) nach unten ausschlägt, ist die Laufrichtung umzukehren
wie zuvor beschrieben durch invertieren des Prozentwertes.
37
8. Den Höhenruderknüppel voll
ziehen: Beide Klappen sollten
nach oben ausschlagen und als
Höhenruder wirken.
Wenn die linke Klappe (Kanal 2)
Seitenruder rechts
(in Flugrichtung)
3. Drücken Sie die Active/Inhibit
(Clear) Taste um diesen Mischer
zu aktivieren. Im Display steht
nun ON.
4. Die rechte Cursor-Taste
einmal drücken, um in das
Höhenruder-Einstell-Menü zu
gelangen. MAS, die Nummer 2
und die Prozentanzeige blinken,
um anzuzeigen, daß das Hö-
henruder der Master-Kanal ist.
