Motormodell Funktionsbeschreibung
selbst aktivieren Sie dann mit der "Active/Inhibit" Taste. Es
erscheint ON oder OFF, je nach Position des CH.7 Schalters.
67. Nächster Schritt ist die Festlegung des Master Kanals.
Drücken Sie dazu zweimal die rechte Cursor Taste, bis nur
noch MAS im Dispaly steht. Mit +Increase wählen Sie dann
den Kanal 4, das Seitenruder, aus. Dieser ist nun der Master-
kanal. Mit einem weiteren Tastendruck auf die rechte Curso
Taste wechseln Sie zur Zuordnung des Slave Kanals. Es steht
also nur noch SLV im Dispaly. Mit +Increase wählen Sie Kanal
2, Höhenruder, aus. Zum nächsten Schritt gelangen Sie durch
dreimaliges drücken der rechten Cursor Taste.
68. Nun muss der prozentuale Mischanteil angegeben werden.
Der Mischer beginnt mit 100%. Dies ist natürlich in den
meisten Fällen viel zu viel! Bewegen Sie daher den Seiten-
ruderknüppel nach links und rechts, und drücken jeweils kurz
die Clear Taste. Beide Seiten werden so auf 0% gesetzt.
69. Wenn Ihr Modell nun beim Messerflug nicht die Richtung
hält, benötigen Sie eine Mischung des Höhenruders für beide
Seiten. Bewegen Sie den Knüppel nach rechts und drücken
dann die +Increase, bis Sie sehen in welche Richtung sich
das Höhenruder bewegt. Ist die Richtung falsch, ändern Sie
den Wert mit -Decrease, bis sich das Vorzeichen "+" in ein
"-" ändert. Wiederholen Sie dies auch für die andere Seite.
Ergebnis ist ein Pluswert für die eine und ein Minuswert für die
andere Seite. Beginnen Sie mit einem Mischanteil von 5-10%
für und passen den Wert nach ersten Testflügen weiter an.
Flashing
Flashing
rudern zu verhindern. In diesem Fall werden Sie den gleichen
prozentualen Anteil für beide Seitenruderpositionen haben.
Diese erste Einführung in die Programmierung Ihrer Eclipse 7
Pro kratzt nur an der Oberflächen der Programmiermöglicht-
keiten, Welche zur Verfügung stehen.
Lesen Sie daher bitte die gesamte Anleitung um weitere
Funktionen und die daraus resultierenden Vorteile für Ihren
Modellflug kennen zu lernen.
Wir wissen, dass Sie viel Freude mit Ihrer Eclipse 7 Pro haben
werden!
Flugzeug-Modell-Funktionsbeschreibungen

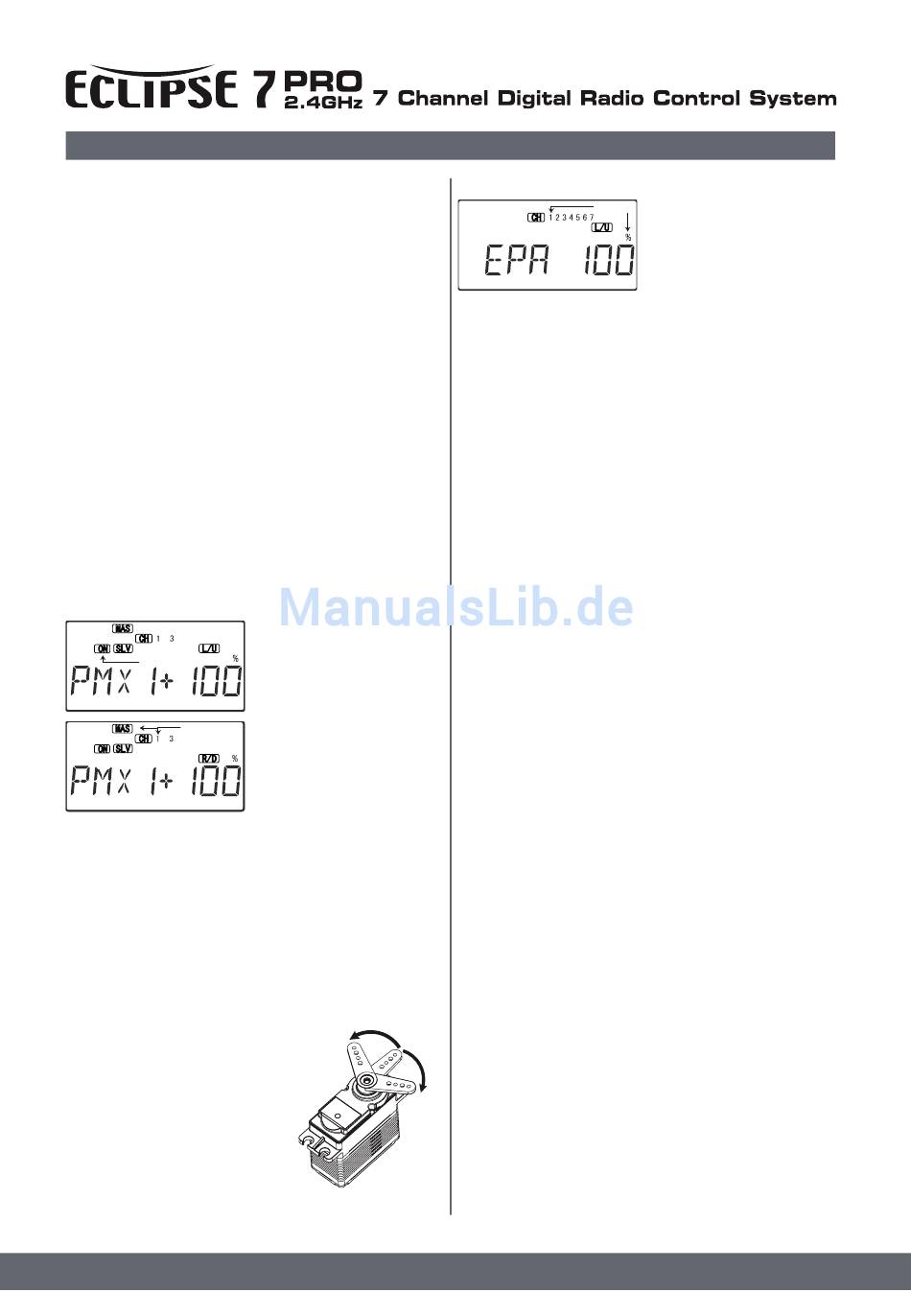

EPA – Endpunkteinstellung
Die EPA Funktion legt den maximalen
Weg für jedes Servo fest, und kann von 0%
bis 125% für beide Seite eingestellt werden.
Die Reduzierung der prozentualen
Einstellung reduziert den gesamten
Servoweg in die jeweilige Richtung.
Diese Funktion wird in der Regel
genutzt, um ein Anlaufen der Ruder an
einem Endanschlag zu verhindern.
0% steht für 0 Servoweg in eine Richtung.
70. Vergewissern Sie sich wie
Sie den Schalter CH.7 bedienen
müssen um den Mischer PMX1
ein- und auszuschalten.
Sie können den Mischer immer
weiter anpassen um Ihr Modell
zu optimieren. Auch können
Sie einen weiteren freien
Mischer programmieren, um
z.B. das herausrollen aus der
Messerfluglage mit den Quer-
0~125%
CH1~7
0~125%
Servo Endpunkteinstellung EPA (End Point Adjustment):
Flashing
Sie mit den Edit Tasten durchs Menü. Der Kanal 1 fürs
Querruder blinkt, ebenso die Prozentanzeige. Durch bewegen
des Querruderknüppels sehen Sie, das im Display die Anzeige
zwischen "R/D" und "L/U" wechselt.
2. Um den rechten Servoweg fürs Querruder einzustellen,
müssen Sie den Knüppel nach rechts bewegen und halten.
Im Display sollte nun "R/D" erscheinen. Dies bedeutet, dass
Sie nun nur den rechten Endpunkt fürs Querruder einstel-
len. Diese Anzeige wird doppel verwendet, d.h. im Falle des
Höhenruders würden Sie den unteren Endpunkt einstellen.
Haben Sie ein Servo angeschlossen und den Empfänger
eingeschaltet, höhren Sie jetzt eventuell ein Brummen des
Servos. Drücken Sie so lange die "-Decrease" Taste, bis das
Brummen nachlässt, d.h. das Ruder nicht mehr anschlägt.
Brummt es nicht, können Sie den Wert bei 100% lassen oder
sogar erhöhen um mehr Ruderweg zu erhalten.
Um später noch die Rollrate des Modells zu verändern, kön-
nen Sie weitere Anpassungen mit der Dual Rate vornehmen.
3. Für den linken Servoendpunkt müssen Sie den Knüppel
nach links bewegen und halten. Im Display erscheint nun die
"L/U" anzeige. Gehen Sie auch hier wie zuvor beim rechten
Endpunkt vor, und passen die prozentuale Einstellung an.
4. Um die Endpunkte auch für die anderen Kanäle einzustel-
len, drücken Sie die rechte Cursor Taste um auf die gewün-
schten Kanäle zu wechseln. Die gewählte Kanalnummer blinkt
dann im Display.
Wiederholen Sie die bisher gemachten Schritte für alle Kanäle
der Reihe nach und achten Sie immer darauf, die Enpunkte für
beide Servoseiten einzustellen.
Mit der Clear Taste, ganz rechts im Bedienfeld, können Sie
den Prozentwert schnell wieder auf 100% setzten.
5. Um aus dem Programmiermenü ins normale Sendermenü
zurück zu kehren, müssen Sie die beiden Edit Tasten erneut
gemeinsam kurz drücken.
Hiermit haben Sie erfolgreich die Anpassung der Endpunkte
für Ihre Servos vorgenommen.

D/R - Dual Rates

Ist die Eclipse 7 Pro Ihr erster programmierbarer Sender,
hatten Sie sicherlich bisher noch keine Erfahrungen mit der
Funktion Dual Rate. Dual Rate wird genutzt, um dem Modell
unterschiedliche Reaktionsgeschwindigkeiten auf die Knüp-
pelbewegungen zu geben. Fliegt ein Modell z.B. mit einer sehr
hohen Geschwindigkeit, reagiert es viel sensibler auf Steu-
ereingaben als im Langsamflug. Und gerade beim Schnellflug
sind feinfühlige Steuerbefehle sehr wichtig.
Dual Rate passt den Sender so an, das Steuerbefehle bei
hoher Geschwindigkeit nicht zu heftigen Reaktionen des Mod-
ells führt. Dies ist gerade für Anfänger, aber auch für Experten,
sehr hilfreich. Die Dual Rate Funktion wird durch umlegen des
jeweiligen Schalters am Sender aktiviert.
Die Eclipse 7 Pro hat drei Dual Rate Schalter, jeweils für das
Höhen-, Seiten- und Querruder.
29
1. Gehen Sie zum Program-
miermenü, durch gleichzeitiges
drücken der beiden Edit Tasten.
Es sollte nun direkt das hier
gezeigte Display mit EPA er-
scheinen. Wenn nicht, blättern
