Einfaches Sendersetup – Motormodell (ACRO)

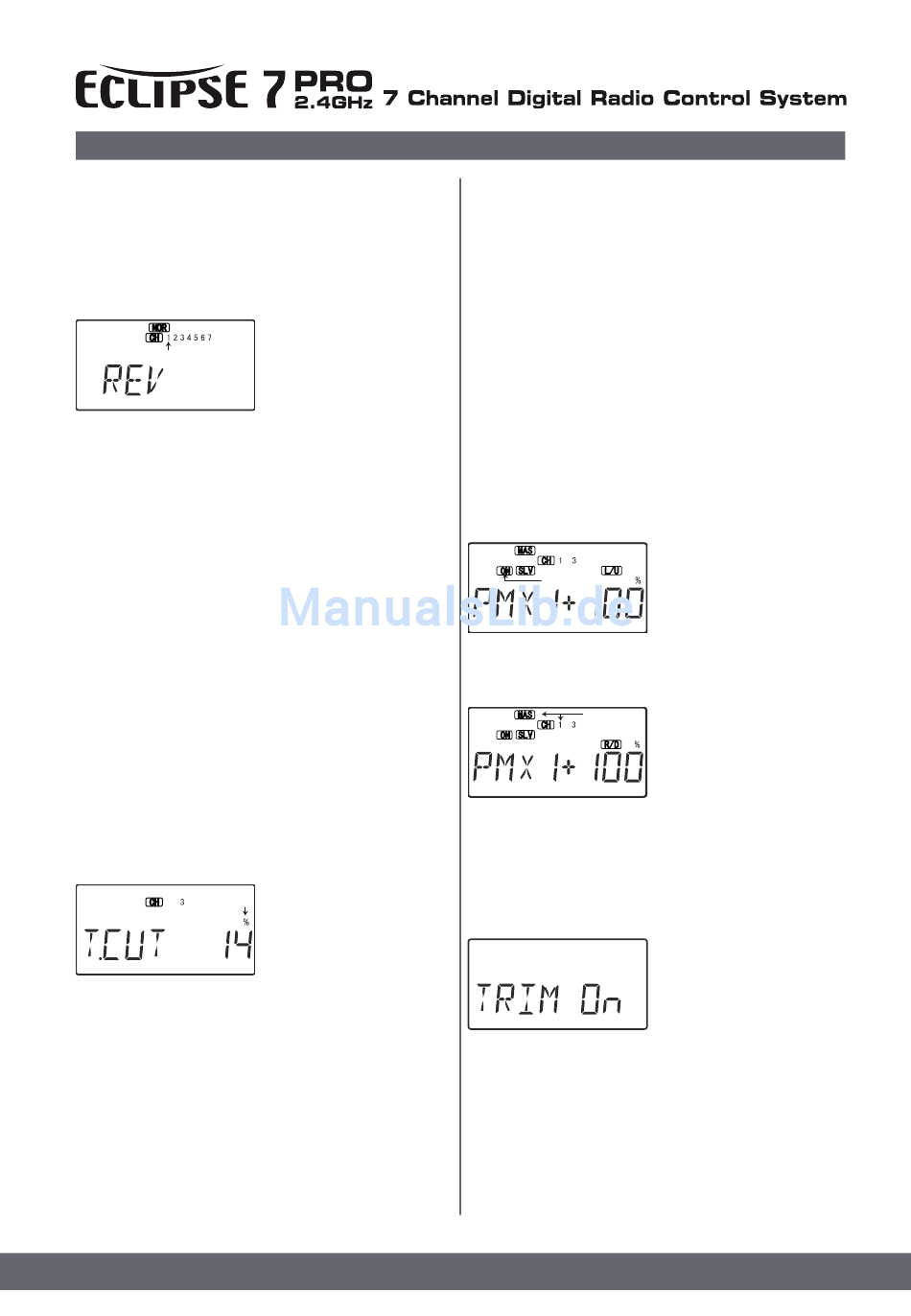

Servo Drehrichtungsumkehr - REV
Die Servo Drehrichtungsumkehr dient zur Änderung der
Drehrichtung als Reaktion auf eine Knüppelbewegung. Wenn
Sie von dieser Funktion gebrauch machen, gehen Sie bitte
100% sicher, dass das Ruder sich auch wirklich in die richtige
Richtung bewegt! Bei vordefinierten Mischern, wie z.B. dem
Flaperon (kombiniertes Quer-Höhen-Ruder), müssen Sie
darauf achten, den richtigen Kanal zu invertieren
Flashing
3. Wechseln Sie zwischen der normalen Drehrichtung (NOR)
und der invertierten Drehrichtung (REV) mit der Active/Inhibit
(Clear) Taste. Es wird jeweils NOR oder REV über, bzw. unter
der Kanalliste angezeigt.
4. Wiederholen Sie diesen Schritt für jeden Kanal der invertiert
werden muss.
5. Mit gleichzeitigem Tastendruck auf die beiden Edit Tasten
verlassen Sie das Programmiermenü und kehren zum Haupt-
menü zurück.
Motorabschaltung - T.CUT
Die Motorabschaltung bietet Ihnen durch einen einfachen
Tastendruck die Möglichkeit den Motor abzustellen. Dabei wird
das Gasservo auf eine zurvor eingestellte Position, unterhalb
der Leerlaufposition des Gasknüppels, gebracht.
Das Gasservo bewegt sich also auf die Motor AUS Posi-
tion, wenn die Cut Taste gedrückt wird und, ganz wichtig,
der Gasknüppel unterhalbt 50% ist. Ist der Gasknüppel über
Halbgas, funktioniert die Motorabschaltung nicht! Die Wirkrich-
tung kann von Benutzer eingestellt werden.
Einstellen der Motorabschaltung
1. Gehen Sie mit den Edit Tasten bis zum T.CUT Menü.
2. Bringen Sie den Gasknüppel in Leerlaufposition (nach
unten). Im Display können Sie nun mit der -Decrease Taste
einen Prozentualen Wert (Weg) einstellen, um welchen sich
das Servo bei Tastendruck auf "Cut" bewegen soll.
Flashing
Defekt des Servos führen kann. Kontrollieren Sie mehrfach die
Bewegung des Servos mit einem Tastendruck auf "Cut". Als
maximaler Wert kann 50% eingestellt werden.
3. Mit gleichzeitigem Tastendruck auf die beiden Edit Tasten
verlassen Sie das Programmiermenü und kehren zum Haupt-
menü zurück.
Programmierbare Mischer PMX1 bis PMX5
Ihre Eclipse 7 Pro verfügt über 5 frei programmierbare Mischer
(PMX1 - PMX5). Diese können Sie zum Beispiel nutzen,
um unerwünschte Eigenschaften Ihres Modells im Flug zu
kompensieren. Jeder dieser Mischer kann so gestaltet werden,
dass er auch Funktionen übernimmt, die vordefinierte Mischer
Servo Drehrichtungsumkehr
1. Gehen Sie mit den Edit Tas-
ten bis zum REV Menü.
2. Wählen Sie mit der +Increase
oder -Decrease Taste den
gewünschten Kanal aus, den
Sie invertieren möchten.
Normalerweise möchte man
hier nun den Schieber des Ver-
gasers ganz schließen, achten
Sie aber darauf, das Servo nicht
gegen den Anschlag laufen zu
lassen da dies auf Dauer zum
nicht können. Und genau diesen Vorteil macht diese Mischer
so wichtig. Beachten Sie, dass die Mischer nur dann aktiv
sind, wenn der entsprechende Schalter aktiviert wurde. Benöti-
gen Sie die Funktion dauerhaft, dürfen Sie den Schalter also
nie "aus" machen.
Der Höhenruder Dual Rate Schalter aktiviert die Mischer wenn
er nach unten gestellt wird (in Richtung Knüppel), aber natür-
lich nur, wenn die Mischer zuvor im Menü aktiviert wurden.
Die Vorgehensweise zum Programmieren eines freien
Mischers wird hier folgend an Beispiel des Mischers 1 "PMX1"
beschrieben. Für die anderen Mischer gilt dann die selber
Vorgehensweise.
Freie Mischer können die Funktion zum Ansteuern des Höhen-
ruders mit zwei Servos übernehmen. Ist dieses bei Ihrem
Modell zweigeteilt, steuert so jedes Servo eine Seite an. Dabei
wird das zweite Höhenruderservo in einen unbenutzten Kanal
im Empfänger eingesteckt. Dieser freie Kanal erhält dann
durch den Mischer das Signal des Kanal 2. Wichtig hierbei ist
nur, das Sie den Mischer dann auch immer aktiviert lassen!

Einstellen der frei programmierbaren Mischer

Flashing
Dadurch verändert sich die Darstellung im Display und INH
verschwindet. Je nach Schalterstellung blinkt ON (Ein) oder
OFF (Aus) im Display.
Flashing
+Increase oder -Decrease Taste den gewünschten Kanal aus.
3. Als Nächstes den Slave-Kanal einstellen, den Kanal,
der beim Ansteuern des Master-Kanals mit beeinflußt wird.
Die rechte Cursor Taste drücken um zur Slave-Einstellung
zu gelangen (SLV wird angezeigt). Mit der +Increase oder
-Decrease Taste wählen Sie auch hier den gewünschten Kanal
aus.
des Slave-Kanals analog zum Mischerwert verändert.
5. Nun wird das Mischungsverhältnis eingeben, welches
festlegt, wie stark der Slave-Kanal auf den Master-Kanal
reagieren soll. Dafür die rechte Cursor Taste drücken, bis das
Prozentzeichen rechts der großen Nummer blinkt. Beachten
Sie, daß der Prozentwert für jede Knüppelseite separat ein-
gestell werden muss. Bewegen Sie dazu den Knüppel in die
entsprechende Richtung.
Beachten Sie hierbei die R/D und L/U Angabe im Display.
34
1. Gehen Sie mit den Edit
Tasten bis zum PMX Menü.
Standardmäßig sind die Mischer
nicht aktiv, angezeigt durch
"Inh". Zum aktivieren drücken
Sie die Clear Taste.
2. Nun den Master-Kanal für
den Mischer wählen, den Kanal,
der die Mischfunktion auslöst.
Drücken Sie die rechte Cursor
Taste zweimal, bis nur noch
MAS im Display erscheint.
Danach wählen Sie mit der
4. Zusätzlich kann durch
drücken der rechten Cursor
Taste das TRIM-ON-Menü
aufgerufen werden. Ist TRIM-On
eingeschaltet, wird bei Verände-
rung der Trimmung des Master-
Kanals, auch die Trimmung
