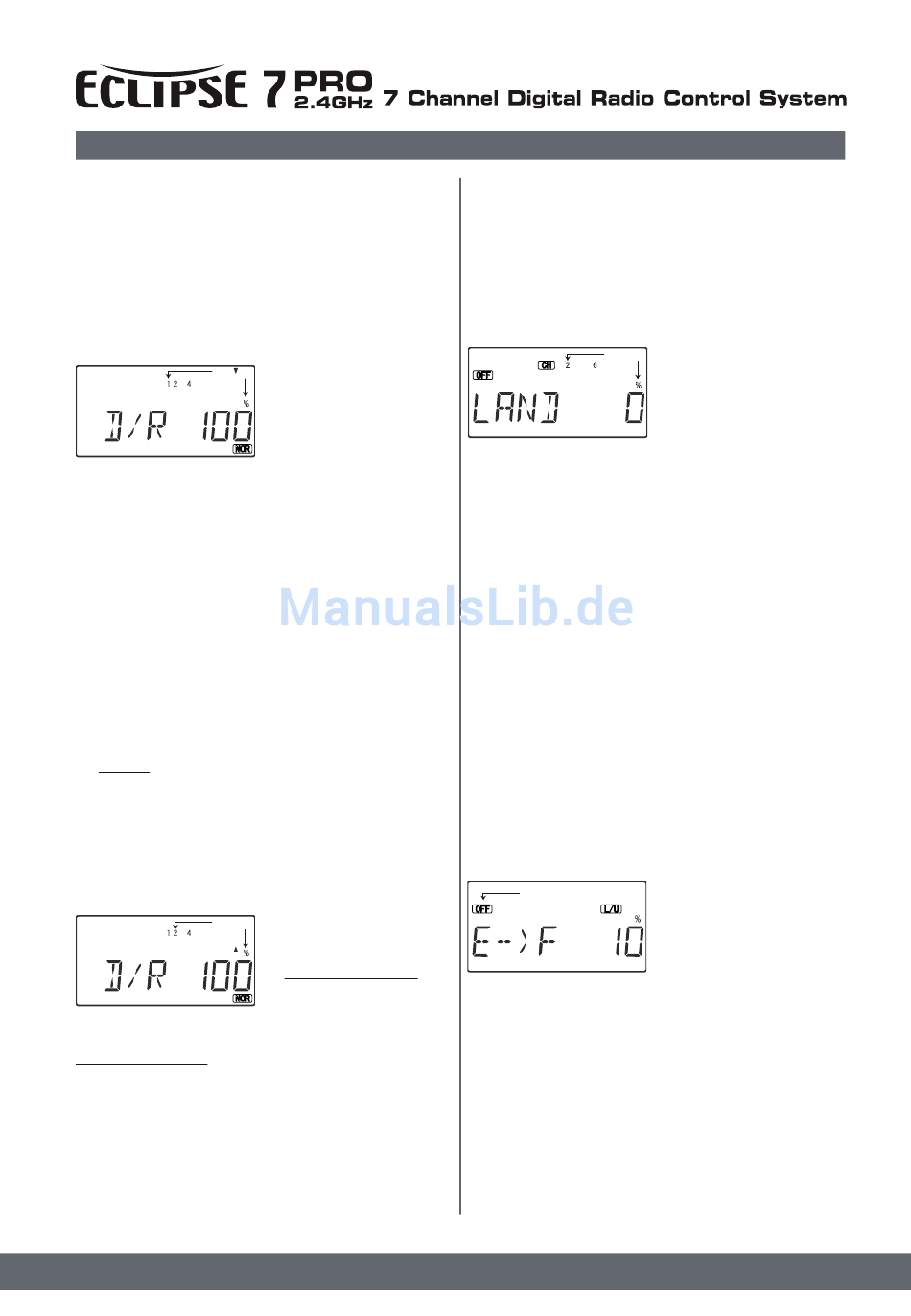

Eclipse 7 PRO Bedienungsanleitung Seite 29

Motormodell Funktionsbeschreibung
Halten Sie den Querruderknüppel rechts und Stellen Sie mit
-Decrease den Ausschlag entsprechend ein. Der Wert sollte
natürlich mit dem Wert für die zuvor anderen Seite identisch
sein!
48. Querruder Dual Rate. Sie können die Dual Rate Funktion
nutzen, um die Ausschläge der Ruder im Flug mit umlegen
eines Schalter zu variieren. Dual Rate wird typischer Weise
zur Reduzierung der Sensibilität des Modells auf Knüppel-
bewegungen genutzt.
Flashing
50. Die Dual Rate für das Querruder gilt automatisch für beide
Querruder, wenn die Flaperon Funktion zuvor aktiviert wurde.
Zum Einstellen bringen Sie zuvor mit den Cursortasten die
Nummer 1 im Display zum Blinken.
Bewegen Sie nun den Dual Rate Schalter (Schalter 4) auf und
ab, und beachten Sie dabei den Pfeil im Display.
D.h. Sie können die Dual Rate für jede Schalterposition indi-
viduell wählen. Merken Sie sich die gewählte Schalterposition
welche die Dual Rate einschaltet.
51. Mit den Datentasten "+Increase" oder "-Decrease", können
Sie den Wert eingeben. Wählen Sie einen Wert zwischen
>0% und 125%. (125% ist mehr als der normale Servoweg,
beachten Sie, dass das Servo/Ruder dabei nicht anläuft.)
Um schnell zum 100% Wert beim Einstellen zurückzuspringen,
drücken Sie kurz die Clear Taste rechts außen am Tastenfeld.
Für Dual Rate empfiehlt sich oft ein Wert zwischen 65 - 75%.
52. Hinweis: Wenn Sie einen Dual Rate Wert von 0% einstel-
len, bedeutet dies auch 0% Ruderweg. In diesem Fall haben
Sie dann keine Kontrolle mehr über das Modell, wenn Sie Dual
Rate einschalten!
53. Beachten Sie auch das "NOR" Symbol rechts unten im
Display. Dies weißt darauf hin, dass Sie Dual Rate für den
Normalflugmodus gesetzt haben. Denn Sie können Dual Rate
auch weiteren Flugphasen zuordnen.
Flashing
55. Seitenruder Dual Rate: Im Dual Rate Menü drücken Sie
die rechte Cursortaste um den Kanal 4 auszuwählen.
Kanal 4 = Seitenruder
Stellen Sie auch hier, die Dual Rate fürs Seitenruder ein.
56. Hinweis: Sie können die Dual Rate für jede Flugphase
individuell einstellen. Wenn Sie also Flugphasen aktivieren,
müssen Sie die Dual Rate auch hier einstellen.
57. Setup für Landung. Sie können eine Art "Bremse" mit
Hilfe der Flaperon (Querruder auch als Wölbklappe) pro-
grammieren. Diese Funktion wird als Schalter (Ein/Aus, nicht
proportional) programmiert, so dass die Flaperon hoch oder
49. Gehen Sie zum Dual Rate
Menü (D/R), durch wahlweise
hoch- oder runterblättern im
Programmiermenü mit den Edit
Tasten.
54. Höhenruder Dual Rate:
Im Dual Rate Menü drücken Sie
die rechte Cursortaste um den
Kanal 2 auszuwählen.
Kanal 2 = Höhenruder
Stellen Sie nun, wie zuvor, die
Dual Rate fürs Höhenruder ein.
runter fahren und das Höhenruder entsprechend getrimmt
werden kann, um die Fluglage neutral zu halten. Dies ermög-
licht einen steileren Anflug bei kürzerer Landebahn.
58. Bei gesetzten Landeklappen verlieren die Querruder an
Wirkung/Effektivität. Testen Sie daher ihr Setup für die Land-
ung in ausreichender Höhe, bevor Sie es zum ersten Mal zur
Landung anwenden. Nehmen Sie sich ausreichend Zeit für die
Feineinstellung des Höhenruders bei gesetzten Landeklappen.
So sind später nur minimale Änderungen der Trimmung bei
aktivierung der Flugphase "Landung" nötig.
Flashing
60. Die Nummer 2 im Display sollte nun blinken. Mit "+In-
crease" ändern Sie die prozentuale Einstellung des Offset
(Ausgleich) mit dem Höhenruder. Ein Richtwert kann von -7%
bis -10% sein. Stellen Sie auf keinen Fall einen zu großen
Wert ein, das Modell kann dadurch unkontrollierbar werden.
61. Drücken Sie die rechte Cursortaste, so dass die Nummer
6 (Kanal 6) im Display blinkt. Hier stellen Sie nun den Wert für
die Landeklappen ein, d.h. wie sehr sich die Flaperon nach
oben oder unten bewegen, wenn Sie die Flugphase "Land-
ung" auswählen. Die Werte unterscheiden sich von Modell zu
Modell sehr stark. Halten Sie sich an die Herstellerangaben.
Ein Richtwert kann für die Landeklappen 50-55% sein.
62. Höhe in Flap Mischer (E->F Mixing): Man kann Höhenrud-
er zu den Landeklappen (Flaps) mischen um engere Kurven
zu fliegen. Hierbei wirken allerdings sehr hohe Kräfte auf das
Modell ein, welche nicht von jedem Modell verkraftet werden
können. Gehen Sie zum aktivieren dieses Mischers ins "E-
>F" Menü und drücken Sie die "Clear" Taste. Mit der rechten
Cursortaste bringen Sie das Prozentsymbol zum Blinken und
können dann mit der +Increase Taste einen Wert eingeben.
Beginnen Sie mit einem Wert von 10-20% und erhöhen Sie
den Wert so weit, bis Ihnen die geflogenen Kurven "eckig"
genug sind. Bewegen sich die Flaps nicht nach unten wenn
Sie am Höhenruder ziehen, müssen Sie das Vorzeichen des
prozentualen Mischanteiles ändern (+ zu - und umgekehrt).
Flashing
64. Programmierbare Mischer: Die Eclipse 7 Pro bietet Ihnen
die Möglichkeit bis zu 5 frei programmierbare Mischer zu
setzten (PMX1 bis PMX5). Somit können Sie unerwünschte
Eigenschaften Ihres Modells, wie zum Beispiel das herausdre-
hen (Rollen) aus der Messerfluglage, kompensieren.
65. Zum Gegensteuern/Ausrichten während des Messerfluges
benötigt man z.B. ein bißchen Höhenruder bei voll gesetztem
Seitenruder. Somit bietet sich ein Mischer an, welcher dem
von uns gesteuerten Seitenruder entsprechend automatisch
Höhenruder beimischt.
66. Zur Programmierung dieses Mischers gehen Sie zuerst
zum Mischer Menü PMX1. D.h. so lange die "Up" oder "Down"
Taste drücken, bis PMX1 im Display erscheint. Den Mischer
28
59. Drücken Sie die "Up" oder
"Down" Taste im Programmi-
ermenü, bis LAND im Display
erscheint. Der Landemodus ist
aus, wenn der Schalter FLT.
Mode (SW-5) ganz vorne ist.
63. Stellen Sie einen Mis-
chanteil für beide Seiten des
Höhenruderknüppels ein. "L/U"
und"R/D".
