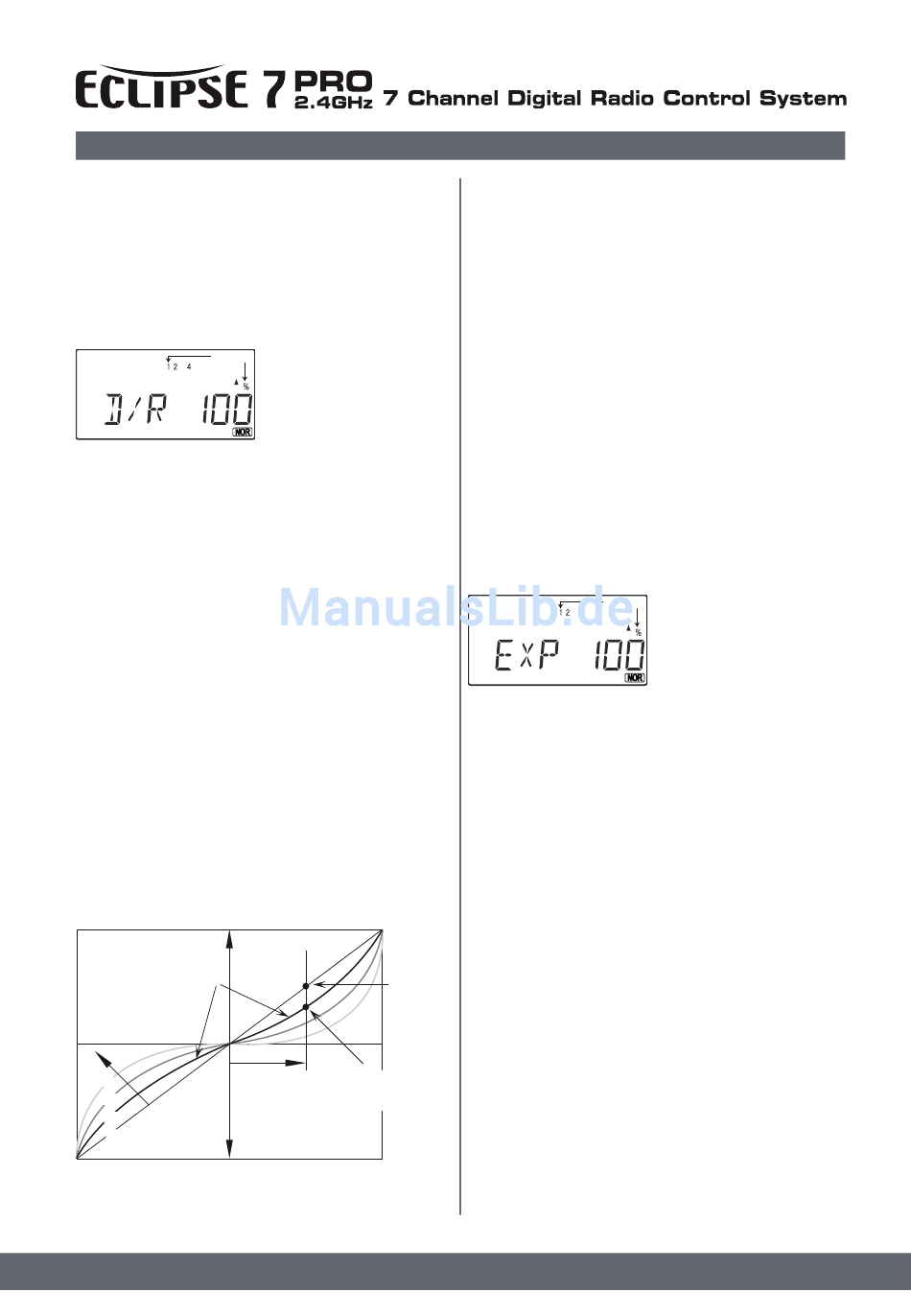

Einfaches Sendersetup – Motormodell (ACRO)
Der Querruder Dual Rate Schalter ist über dem rechten Knüp-
pel angeordnet, der fürs Höhen- und Seitenruder über dem
linken Knüppel. Der Wert für die Servoweg Reduzierung oder
Erhöhung, kann zwischen 0 - 125% eingestellt werden.
Hinweis: Wird ein Dual Rate Wert auf 0% gelegt, hat dieser
Kanal keine Funktion mehr! 0% steht für 0 Servoweg.
Wenn Sie Flugphasen nützen, können Sie für jeder gewählte
Flugphase die Dual Rate Werte individuell einstellen.
Dual Rate einstellen:
Flashing
Pfeil über dem Prozentzeichen. Im oben abgebildeten Display
sieht man also die Einstellung für die Querruder Dual Rate,
der Schalter befindet sich dabei in der oberen Position.
3. Mit der +Increase oder -Decrease Taste stellen Sie den
gewünschten Wert für die gewählte Schalterposition ein.
Durch umlegen des Schalter können Sie dann einfach noch
den zweiten Wert einstellen (Pfeilposition beachten). Mit der
Clear Taste, stellen Sie den alten Wert von 100% wieder ein.
4. Mit den Cursor Tasten wechseln Sie zwischen den Kanälen
hin und her, um auch dort due Dual Rate einzustellen.
5. Wiederholen Sie die ersten drei hier beschriebenen Schritte,
um den verschiedenen Kanälen eine Dual Rate zuzuweisen.
Meistens wird nur für eine Schalterposition ein Dual Rate
Wert eingegeben, so das ein "Ein/Aus" Effekt entsteht. Den
Schalterpositionen kann auch noch eine Exponential-Funktion
zugewiesen werden, sehen Sie dazu den nächste Abschnitt
dieser Anleitung.
6. Um aus dem Programmiermenü ins normale Sendermenü
zurück zu kehren, müssen Sie die beiden Edit Tasten erneut
gemeinsam kurz drücken.
EXP – Exponential-Funktion
Ist die Exponential-Funktion etwas Neues für Sie, dann hilft
die folgende kurze Erläuterung. "Exponential" bezieht sich auf
eine mathematische Funktion, bei der sich die Steigung einer
Kurve immer mehr erhöht, je weiter weg man sich vom Null-
punkt befindet. Nullpunkt ist in unserem Fall die Knüppelmittel-
stellung. Folgende Abbildung hilft die Funktion zu verstehen.
Servo
Reaktion
deutlich weniger Reaktion um
den Nullpunkt (im Vergleich
zur linearen Kurve)
Knüppelbewegung
75%
50%
erhöhtes Expo
25%
(flacher um den
0%
Nullpunkt)
Wie Sie sehen, führt die Exponential-Funktion zu einem flach-
eren Kurvenverlauf. Dies bringt eine geringere Empfindlichkeit
um die Knüppelmittelstellung mit sich (wie bei Dual Rate),
1. Gehen Sie mit den Edit
Tasten zum D/R Menü.
2. Der gewählte Kanal wird
durch die blinkende Zahl
angezeigt. Und die Position des
Schalters durch den kleinen
normale
lineare
Rückmeldung
Expo ergibt eine kleinere
Reaktion des Servos bei
gleicher Knüppelbewegung
in der Nähe des Nullpunktes.
wobei Sie den vollen Servoweg bei Knüppelendausschlag ha-
ben! Die Eclipse 7 Pro ermöglicht Ihnen zwei unterschiedliche
Werte für Expo zuzuweisen, welche mit den selben Schaltern
wie zuvor bei der Dual Rate Einstellung beschrieben,
ausgewählt werden.
Vielleicht möchten Sie einen Expo-Wert von 0% auf einer
Schalterposition, und einen Wert von 100% auf der anderen
Schalterposition haben. So können Sie im Flug einfach
umschalten und direkt entscheiden, welches Setup für Sie das
besser ist. Des Weiteren können Sie so Dual Rate und Expo
auf einer Schalterposition kombinieren.
Es gibt zwei Arten der Exponential-Funktion. Einen "positiven"
und einen "negativen" Wert. Ein negativer Expo-Wert wird
meistens Verwendet und wurde in der Abbildung dargestellt.
Dieser führt zu einem weicheren Servoreaktion um die Mit-
tellage. Ein positiver Expo Wert führt hingegen zu einer sehr
aggressiven Servoreaktion um die Mittelstellung und einer
weicheren bei den Endpositionen. Dies wird manchmal bei
Hubschraubern für die Hecksteuerung genutzt. The Eclipse
7 Pro erlaubt es, Expo fürs Höhen-, Seiten- und Querruder
getrennt einzustellen. Und auch bei Flugphasen können jeder
Phase individuelle Werte zugeordnet werden.

Exponential einstellen

Flashing
Sie mit den Edit Tasten durchs Menü.
2. Um Expo für den Kanal 1 einzustellen, wählen Sie diesen
mit den Cursor Tasten an. Der ausgewählte Kanal blinkt.
Legen Sie nun den vorgesehene Schalter fürs Expo um,
beachten Sie dabei die Richtung des kleinen Pfeils über der
Prozentanzeige im Display. Sie können jeder Schalterposition
einen unterschiedliche Expowerte zuordnen. Mit der +Increase
oder -Decrease Taste können Sie den Wert eingeben.
Beachten Sie, das Sie während der Eingabe des Wertes keine
Änderung am Modell wahrnehmen. Erst wenn Sie den Knüp-
pel langsam bewegen, oder bei Eingabe des Wertes während
Sie den Knüppel ausgelenkt halten.
Wenn Sie dann noch den Schalter umlegen, um auf die
ursprünlgiche Einstellung (0%) umzuschalten, sehen Sie
deutlich den Effekt der Exponential-Funktion.
3. Die Werte, welche Sie einstellen, hängt von zwei wichtigen
Faktoren ab. Dem Modelltyp und den vorlieben des Piloten.
Eine Startwert um mit der Funktion erstmalig zu arbeiten liegt
bei -20% bis -30%. Bei den Testflügen kann dieser Wert dann
langsam erhöht oder verringert werden, bis alles passt.
4. Wierholen Sie diese Vorgehenweise nun auch für die an-
deren Kanäle, bzw. Ruder.
Beachten Sie dabei, das die Exponential-Funktion nicht für alle
Piloten geeignet ist. Es kommt, wie bereits erwähnt, stark auf
die Vorlieben des Piloten an.
5. Um aus dem Programmiermenü ins normale Sendermenü
zurück zu kehren, müssen Sie die beiden Edit Tasten erneut
gemeinsam kurz drücken.
32
1. Gehen Sie zum Program-
miermenü, durch gleichzeitiges
drücken der beiden Edit Tasten.
Es sollte nun direkt das hier
gezeigte Display mit EXP er-
scheinen. Wenn nicht, blättern
