Abb.7-10
Transporthalterung
Abb.7-11
Abb.7-12
Hinten links
Abb.7-13
INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist.
Halteschrauben
Hinten rechts
Den
Aufhängervorne
im Bügel xieren
Montage der Seitenplatten und
Verkleidung der Platt

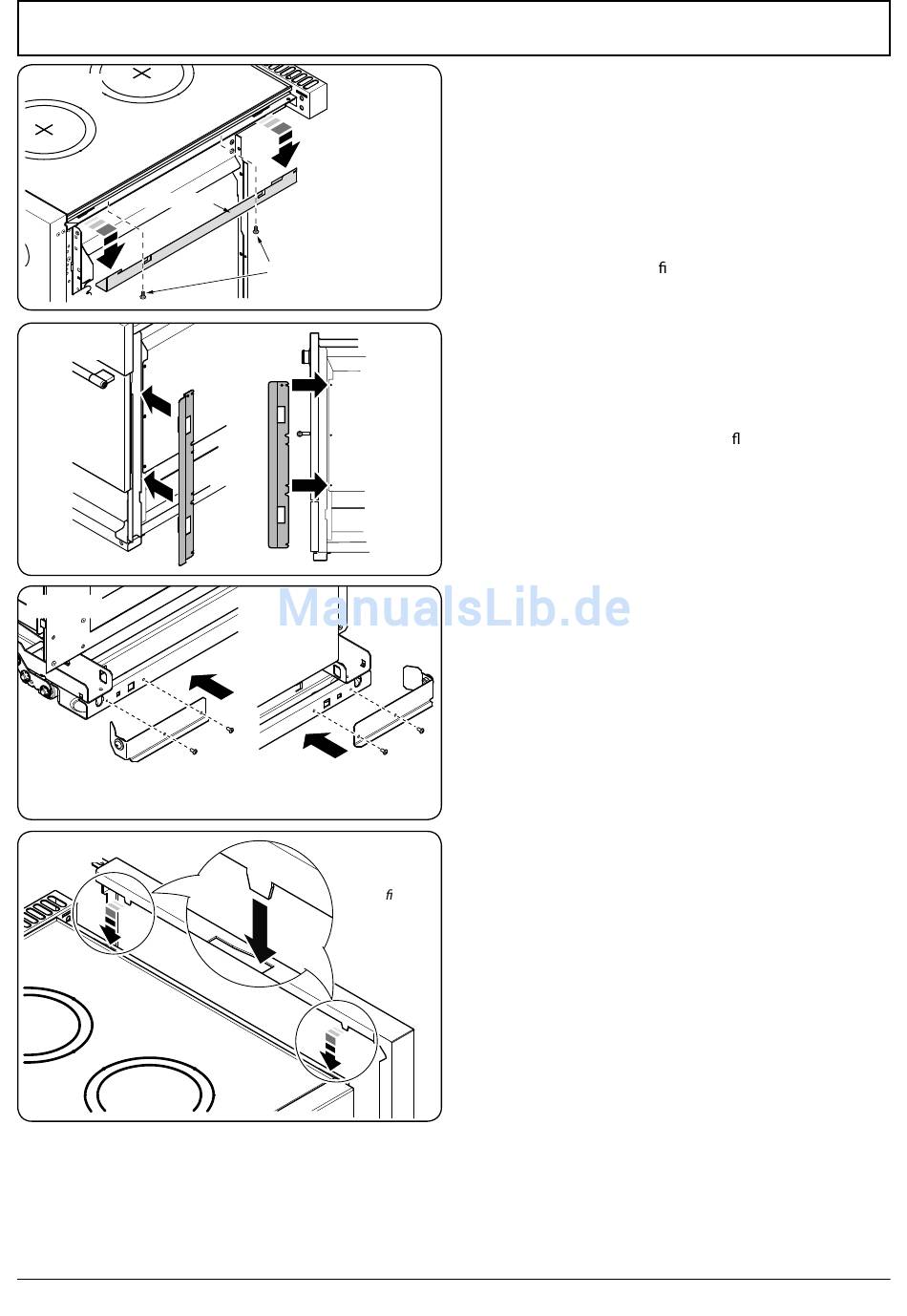

WICHTIG: Vor Einsetzen der Seitenteile müssen Sie
zunächst die Transporthalterung. Lockern Sie die beiden
Schrauben an der Unterseite der Transporthalterung
(Abb.7-10). Schieben Sie die Halterung nach vorn und
nehmen Sie sie ab.

Montage der Verkleidung der Platt

Auf jeder Seite des Herds be nden sich drei Schrauben -
die oberen und unteren Schrauben lösen (Abb.7-11). Die
Verkleidung auf die Schrauben schieben und sicher fest
ziehen.
Montage der Seitenplatten
Zuerst die 2 Befestigungsbügel für die Seitenplatten an der
Rückseite des Herdes (Abb.7-12) anbringen und befestigen.
Diese Nasen am vorderen Teil der Koch ächenbügel
positionieren (Abb.7-13).
Schieben Sie das Seitenteil zurück, sodass der Einschub unten
auf der Dichtung der Halterung hinten ruht (Abb.7-14),
und die geschlitzte Zunge oben hinten auf der Schraube im
Abzug ruht.
Die Seitenplatte nach hinten schieben, sodass sie den
hinteren Abzug berührt. Festhalten und die Schraube am
Abzug anziehen, um die Seitenplatte zu befestigen
(Abb.7-15).
24
