Kurzanleitung
Diese Kurzanleitung soll Ihnen den Einstieg mit dem 552 erleichtern.

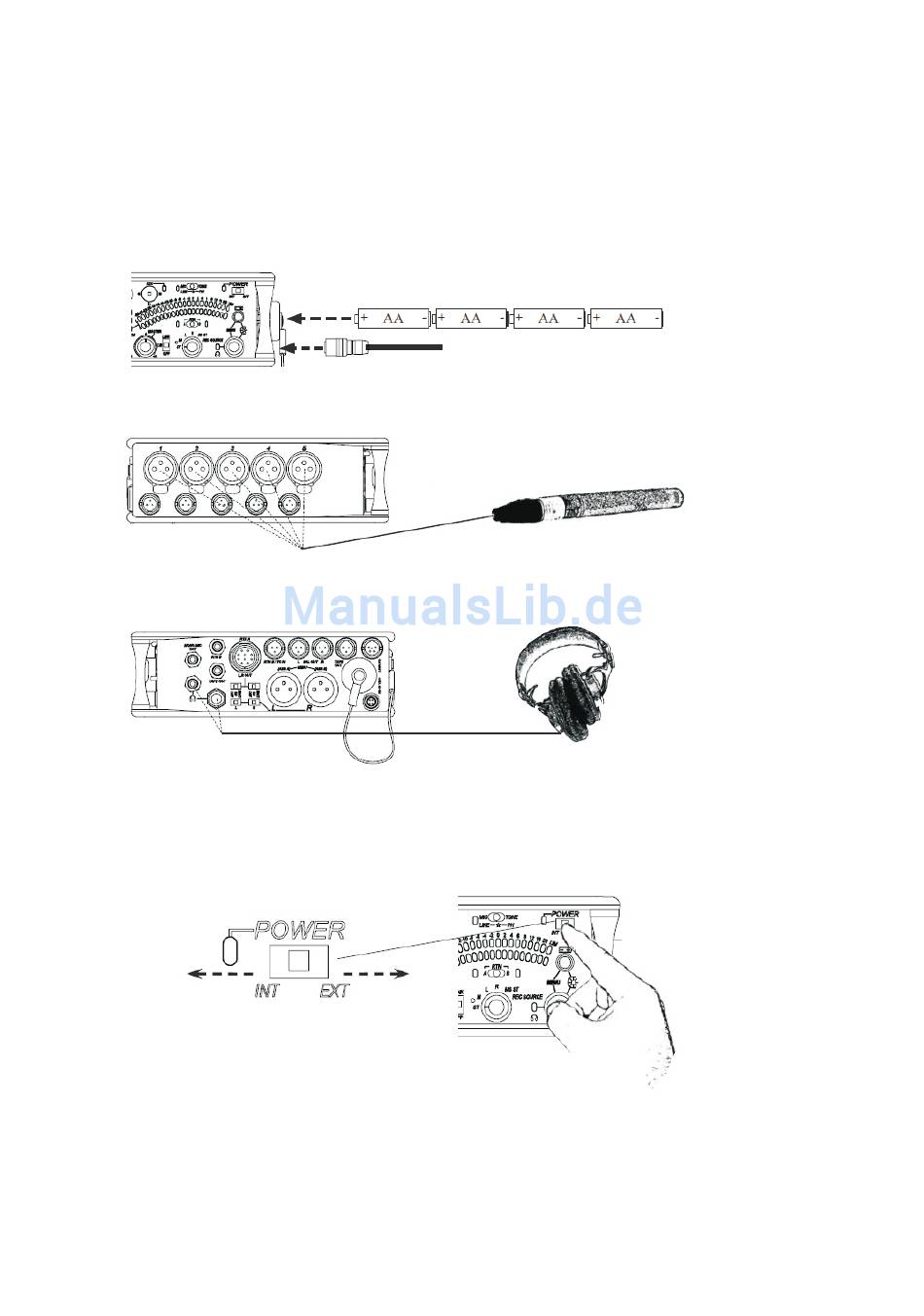

1) Spannungsversorgung
Zur internen Spannungsversorgung mit Batterien der Größe AA schrauben Sie die Batterieabdeckung (gegen
den Uhrzeigersinn) ab und setzen die vier Batterien (nicht im Lieferumfang) mit dem Plus-Pol (+) zuerst in das
Batteriefach ein. Schrauben Sie den Deckel des Batteriefachs (im Uhrzeigersinn) wieder auf. Schließen Sie zur
externen Spannungsversorgung eine Gleichspannungsquelle (nicht im Lieferumfang) an der DC-Buchse auf der
rechten Seite des Mischers an.
2) Schließen Sie ihre Mikrofone bzw. analogen Leitungsquellen an die XLR-Eingänge an.
3) Schließen Sie den Kopfhörer an den 6,3 bzw. 3,5 mm Kopfhörerausgang an.
4) Schalten Sie den Mischer ein.
Bringen Sie den Einschalter in Stellung INT, wenn der Mischer aus den eingebauten Batterien gespeist werden soll.
Bringen Sie den Einschalter in Stellung EXT, wenn der Mischer mit einer externen Gleichspannung betrieben werden soll.
Für Batteriebetrieb nach links schieben.
Für den Betrieb mit einer externe Spannungs-
versorgung nach rechts schieben.
Externes Netzteil (nicht im Lieferumfang)
MIC/LINE
Eingänge
Linke Seite des 552
Direkt
ausgänge
Rechte Seite des 552
