Elemente auf der Rückseite

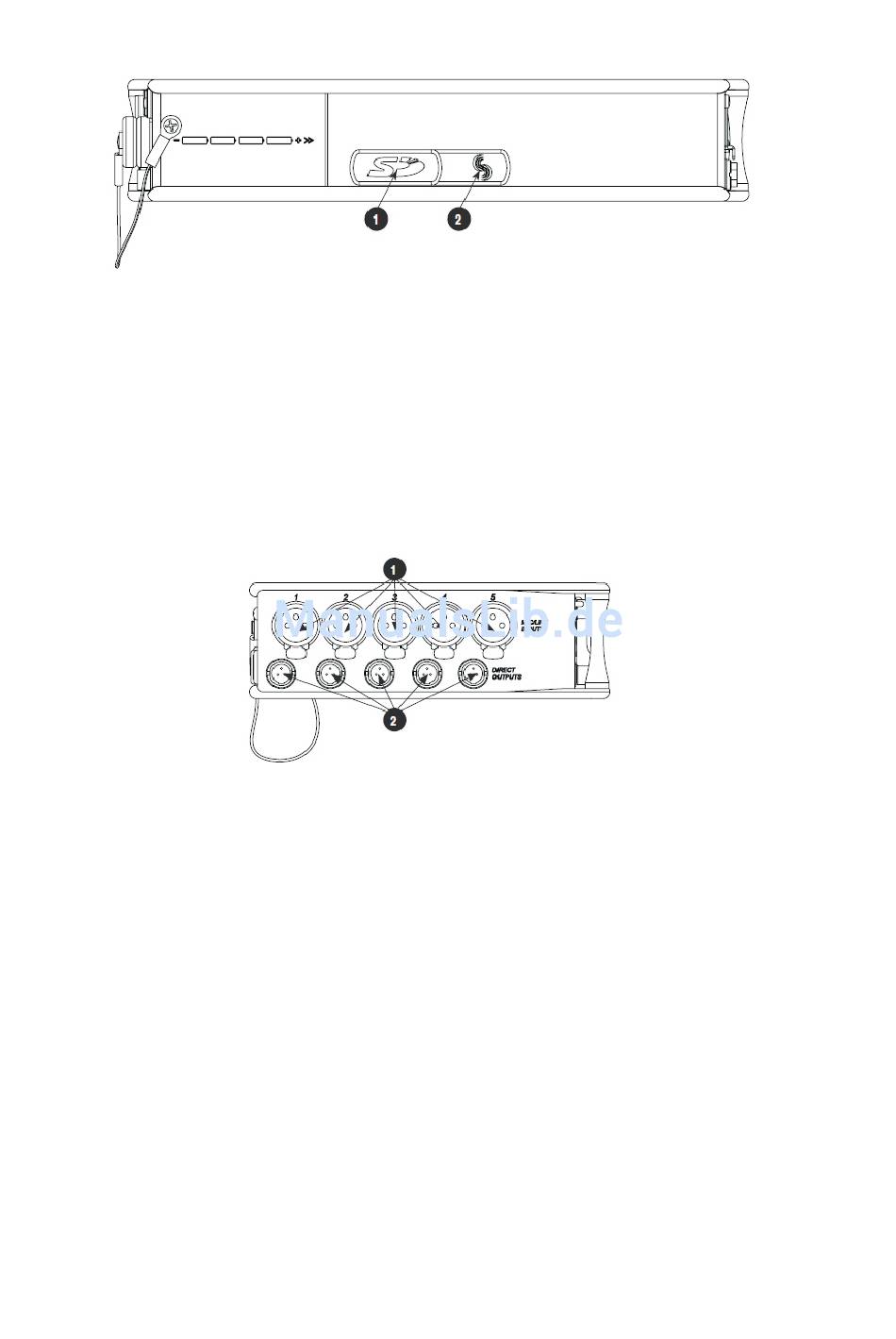

1) SD-Kartensteckplatz
Entfernen Sie die Gummiabdeckung, um zum
Steckplatz der SD-Speicherkarte zu gelangen.
Schieben Sie die SD/SDHC-Karte bis zum An-
schlag in das Fach. Die Karte sollte sich ohne
Widerstand einführen lassen. WENDEN SIE
KEINE GEWALT AN. Drücken Sie auf die
hintere Kante der Karte, um sie zu entnehmen.
MMC- und SDXC-Karten werden nicht
unterstützt.
Anschlüsse und Bedienelemente an der linken Seite
1) XLR-Analogeingänge, Kanäle 1-5
Elektronisch symmetrierte analoge Mikrofon- bzw.
Leitungspegeleingänge der Kanäle 1 bis 5, mit
XLR-Buchsen.
Pin 1: Masse, Pin 2: (+), Pin 3: (-). Für unsymmetrische
Signale: Pin 1 und 3 zusammen an Masse, Signal an
Pin 2. Siehe „Einrichten der Eingänge und Bedienung".
2) TA3M-Direktausgänge
Symmetrische Direktausgänge. An diesen Aus-
gängen wird das Programmsignal vor bzw. hinter
dem Kanalfader (Auswahl im Setup-Menü) sowie
das Signal des Klappen-Mikros oder des Ton-
generators ausgegeben. Der Ausgangspegel ist
im Setup-Menü zwischen Mikrofonpegel, -10 dB
und Leitungspegel umschaltbar. Pin 1 = Masse;
Pin 2 = 'heiß' (+); Pin 3 = 'kalt' (-); für unsym-
metrischen Anschluss wird Pin 3 nicht beschaltet.
