Technische Daten - Sound Devices 552 Bedienungsanleitung

Buchse
6,3 mm Kopfhörer-
buchse
4polige Hirose-Buchse
für externe
Gleichspannung

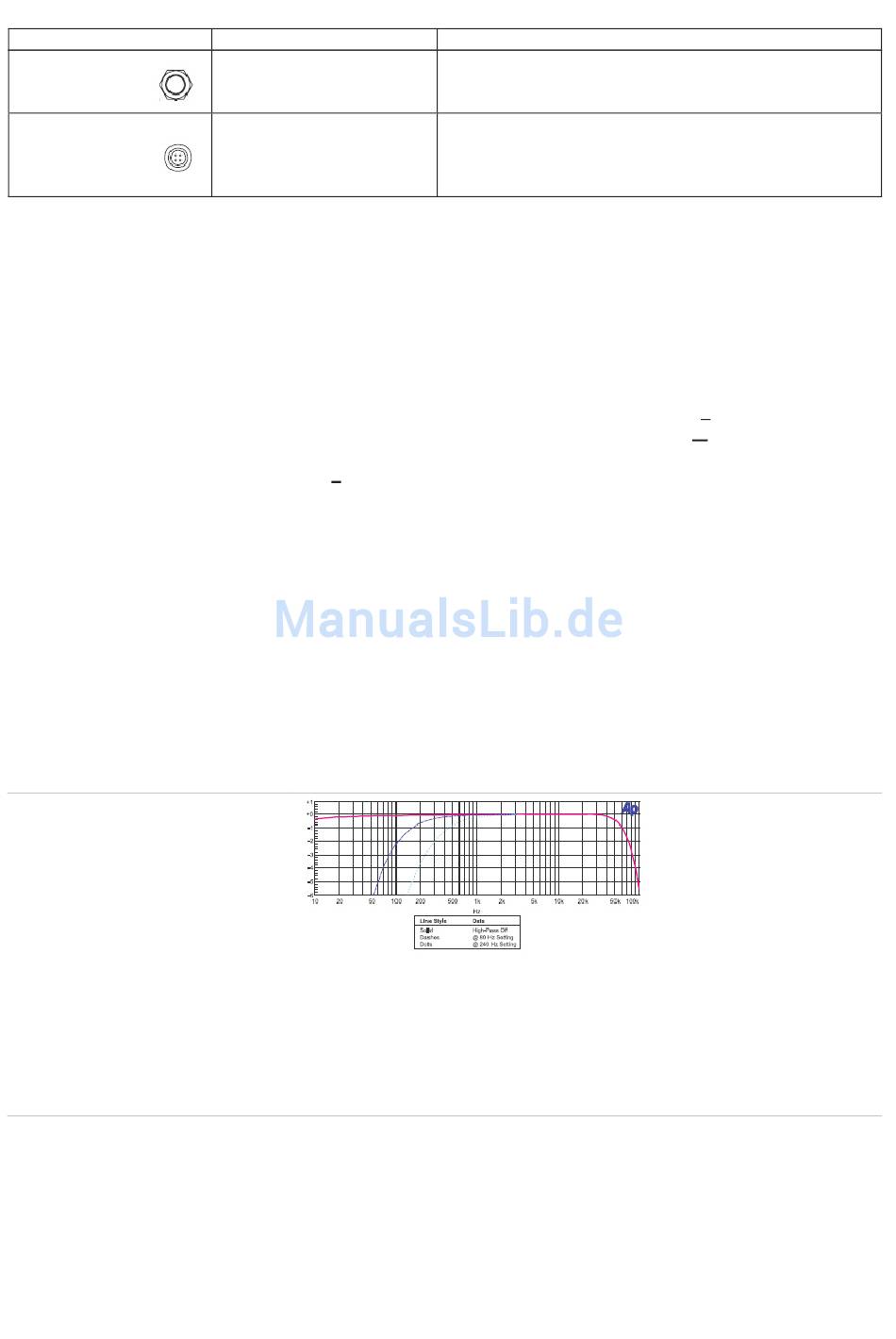

Technische Daten

Analoge Eingänge
Frequenzgang
Klirrfaktor
Äquivalentes Eingangsrauschen
Eingangstyp
Eingangsimpedanz
(Ohm, gemessen)
Begrenzung am Eingang
max. Eingangspegel
Gleichtaktunterdrückung
Hochpass-Filter
Phantomspeisung für Mikrofone
(für jeden Analogeingang einzeln
zuschaltbar)
Mikrofon/Leitung-
Eingangsbegrenzer
Belegung
Spitze – Signal L
Ring – Signal R
Schaft – Signalmasse
1 – Masse
2 – nicht beschaltet
3 – nicht beschaltet
4 – Gleichspannung (+)
20 Hz bis 50 kHz, ± 0,5 dB
max. 0,09% (50 Hz - 20 kHz, +18 dBu bei Leitungsausgang, Fader
vollständig geöffnet)
max. -126 dBu (-128 dBV). (Bandbreite 22 Hz - 22 kHz, linear, Gain-
Regler vollständig geöffnet)
XLR Mikrofon: trafosymmetrisch für Mikrofone mit < 600 Ohm.
XLR Leitung: trafosymmetrisch für Ausgänge mit < 2k Ohm.
RTN A,B (3,5 mm/TA3/10pol.): Stereo, unsymmetrisch, für Ausgänge
mit < 2k Ohm.
Link I/O: Stereo, unsymmetrisch, zur Verbindung mit „Link I/O" eines
weiteren 552, MixPre, 302 bzw. 442
XLR Mikrofon: 2 kOhm
XLR Leitung: 16 kOhm
RTN A,B (3,5 mm/TA3/mehrpolig): 20 kOhm
Link I/O: 4,2 kOhm
min. 0 dBu (Gain-Regler völlig geschlossen)
XLR Mikrofon: 0 dBu (0,78 V
XLR Leitung: +40 dBu (80 V
RTN A,B (3,5 mm/TA3/mehrpolig): +24 dBu (12,4 V
Link I/O: +6 dBu (1,5 V
min. 120 dB bei 80 Hz, Mikrofoneingang
min. 100 dB bei 10 kHz, Mikrofoneingang
Stufenlos regelbar 80 Hz bis 240 Hz, 12 dB/Oktave bei 80 Hz, 6
dB/Oktave bei 240 Hz
Dynamische Mikrofone (keine Phantomspannung),
Phantomspeisung, 12 V – über 680 Ohm W iderstände, 10 mA pro
Mikrofon verfügbar,
Phantomspeisung, 48 V – über 6,8 kOhm Widerstände, 10 mA pro
Mikrofon verfügbar,
Wirkt nur auf den Ausgang der Mikrofon-Vorverstärker (regelbare
Eingangsstufe), Einsatz bei +18 dBu, Verhältnis 20:1, Ansprechzeit 1
ms, Abfallzeit 500 ms.
Hinweise
Passender Steckverbinder: 6,3 mm Stereo-
Klinkenstecker.
Eingang für 10-18 V Gleichspannung.
Für Sound Devices Stromversorgungen XL-NPH und
XL-W PH3. Näheres unter „Zubehör".
)
eff
)
eff
)
eff
)
eff
